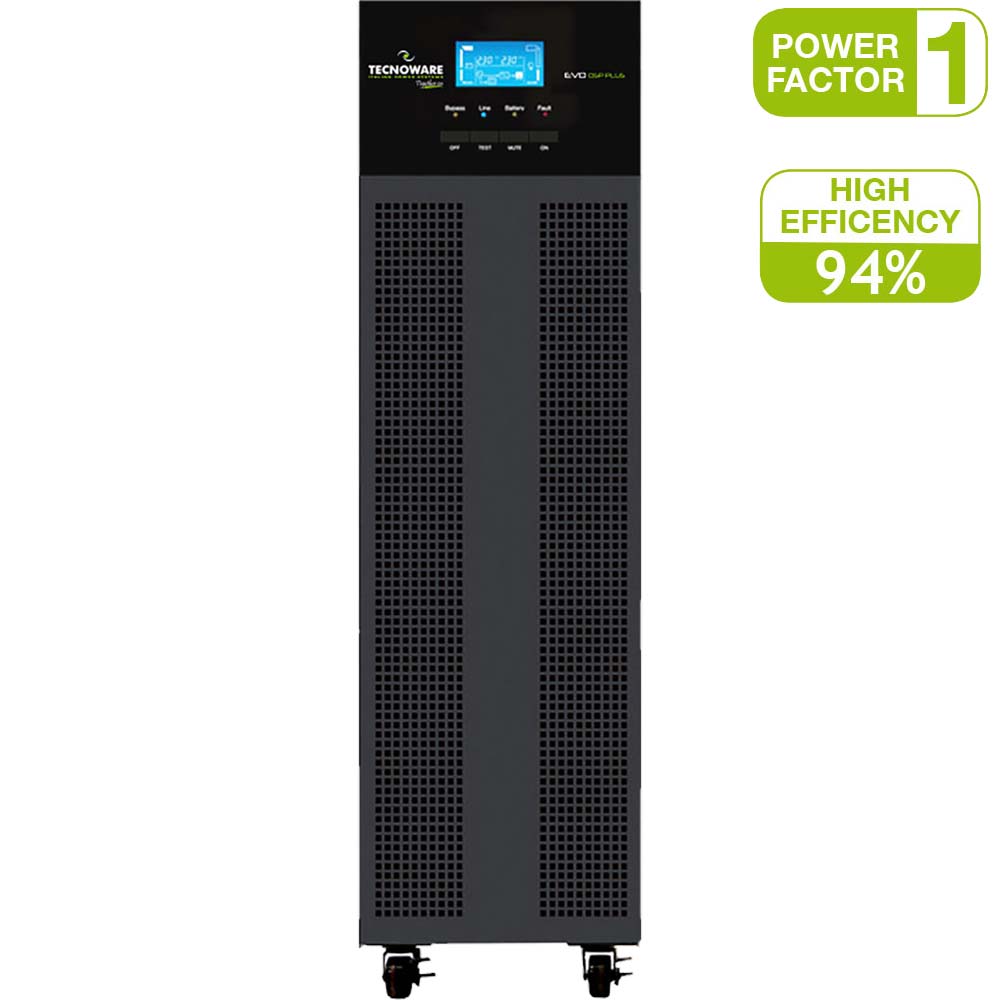

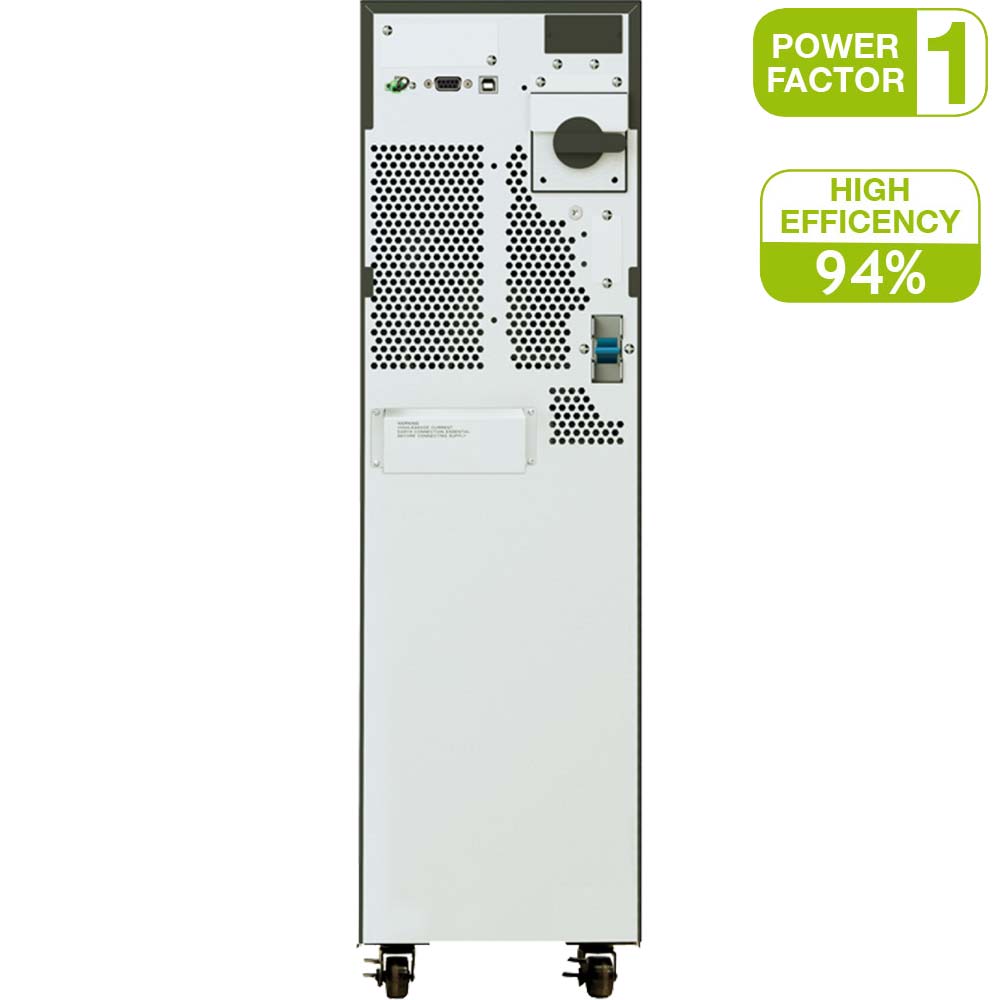

Online-Dauerwandler USV – ohne Transformator – im kompakten Tower-Gehäuse – mit 6 kVA/ 6 kW Leistung
| Technische Daten der effizienten und kompakten einphasigen 6 kVA USV Tecnoware UPS EVO DSP PLUS 6.0 MM | |
|---|---|
| Nennleistung/ Leistungskapazität | 6 kVA / 6 kW |
| Power Faktor | 1,0 |
| USV-Technologie | On-Line Doppelwandler ohne Transformator (VFI-SS-111) |
| Konfiguration | Tower mit beleuchtetem LCD-Screen |
| Einsetzbar bspw. für | Rechen- und Datenzentren, Lokale Netzwerke (LAN), Industrie und elektromedizinische Prozesse Kompatibilität mit Stromgeneratoren und -aggregaten |
| Eingang | |
| Nennspannung | 208 V AC, 220 V AC, 230 V AC, 240 V AC (einphasig, 1Ph+N) |
| Spannungsbereich | 176 – 300 Vac (50% - 100% Last) 110 – 300 Vac (bis 50% Last) |
| Frequenz | 50/60 Hz wählbar |
| Frequenzbereich | ± 7% (47 ~ 53 Hz / 57 ~ 63 Hz) |
| Eingangsleistungsfaktor | 0,99 |
| Elektrische Verbindung | Festanschluss |
| Ausgang | |
| Leistungsfaktor | 1,0 |
| Spannung | 208 V AC, 220 V AC, 230 V AC, 240 V AC – wählbar; (einphasig, 1Ph+N) |
| Spannungsregelung bei 100% linearer Last (OnLine und Batteriebetrieb) | ±2% |
| Spannungsklirrfaktor (THD) bei linearer Nennlast | <3% (lineare Last), <5% (nicht-lineare Last) |
| Scheitelfaktor | 3:1 |
| Frequenz | 50/60 Hz wählbar |
| Frequenzstabilität | ± 0,2 Hz |
| Wellenform | Echte Sinuswelle |
| Überlastbarkeit (Normal Modus) | ≤ 109 %: dauerhaft 109 – 110 %: 30 Minuten 111 – 130 %: 5 Minuten > 130 %: 10 Sekunden |
| Überlastbarkeit (Batterie Modus) | ≤ 109 %: dauerhaft 109 – 110 %: 3 Minuten 111 – 130 %: 30 Sekunden > 130 %: 10 Sekunden |
| Wirkungsgrad | 94%, berechnet im Doppelwandlermodus auf 100% Last gemäß der Norm 62040−3 |
| Transferzeit | 0 ms (Online-Dauerwandler-Technologie) |
| Elektrische Verbindung | Festanschluss |
| Akku/ Batterie | |
| Batterie-Formfaktor | Intern (+optional extern) |
| Akku-/ Batterietyp | VRLA (Blei-Säure, verschlossen, wartungsfrei) |
| Anzahl der Batterien/ Batterie-Anzahl (intern) | 16 (optional erhältlich) |
| Batterie-Nennspannung | 192 Vdc |
| Batterie Spezifikation | 12 Vdc - 7,2 Ah, 9 Ah oder 11 Ah |
| Typische Ladezeit | 8 Stunden |
| Erweiterte Autonomie | √ (ja, durch externe Batterieerweiterungen – optional erhältlich) |
| Display/ Anzeige | |
| √ LCD-Screen (beleuchtet) mit LED-Anzeigen | |
| Schnittstelle/ Kommunikation | |
| Kommunikation Ports | 1x RS232 Port (DB9) 1x USB Port (Typ B) |
| Intelligenter Steckplatz | √ (ja, für SNMP-, Modbus- oder Relais-Karte – optional erhältlich) |
| USV Management Software | Tecnoware Manager (kostenloser Download) (kompatibel mit Windows, Mac OS X, Linux etc.) |
| EPO (Emergency Power Off) | √ (ja, EPO Anschluss) |
| Bypass Switch | |
| Statischer und manueller Bypass | √ (ja, integriert) |
| Akustischer Alarm | |
| Batteriemodus | √ (ja) |
| schwache Batterie | √ (ja) |
| Überlast | √ (ja) |
| Störung/ Fehler | √ (ja) |
| Bypass-Modus | √ (ja) |
| Kühlung/ Lüfter und Geräuschpegel | |
| Kühlung | √ (ja, aktive Kühlung via Lüfter) |
| Betriebsgeräusch/ Geräuschemission/ Hörbarer Geräuschpegel (bei 1 m Entfernung) | < 55 dBA |
| Umgebung | |
| Betriebstemperatur | 0°C – 55°C |
| Luftfeuchte | 0% – 95% relative Luftfeuchtigkeit (nicht kondensierend) |
| Maximale Betriebshöhe/ Höhe (Betrieb) | 3000 m |
| IP-Schutzart/ Schutzklasse | IP20 |
| Physische Eigenschaften | |
| Bauform | Tower |
| Anzeige | LCD Display |
| Abmessungen (BxHxT) | 190 x 688 x 369 mm |
| Gewicht | 18 kg |
| Zertifizierung | |
| Sicherheit | CE (Standards: Niederspannungsrichtlinie EN IEC 62040-1; EMC-/ EMV-Richtlinie IEC EN 62040-2; Klassifizierung: IEC EN 62040-3) |
| Nachhaltigkeit | RoHS |
| Garantie | |
| Herstellergarantie | 24 Monate mit der kostenlosen Möglichkeit, die Garantie auf 60 Monate (5 Jahre) für die Elektronik und 24 Monate für die Batterien zu verlängern *1 |
Hinweise:
