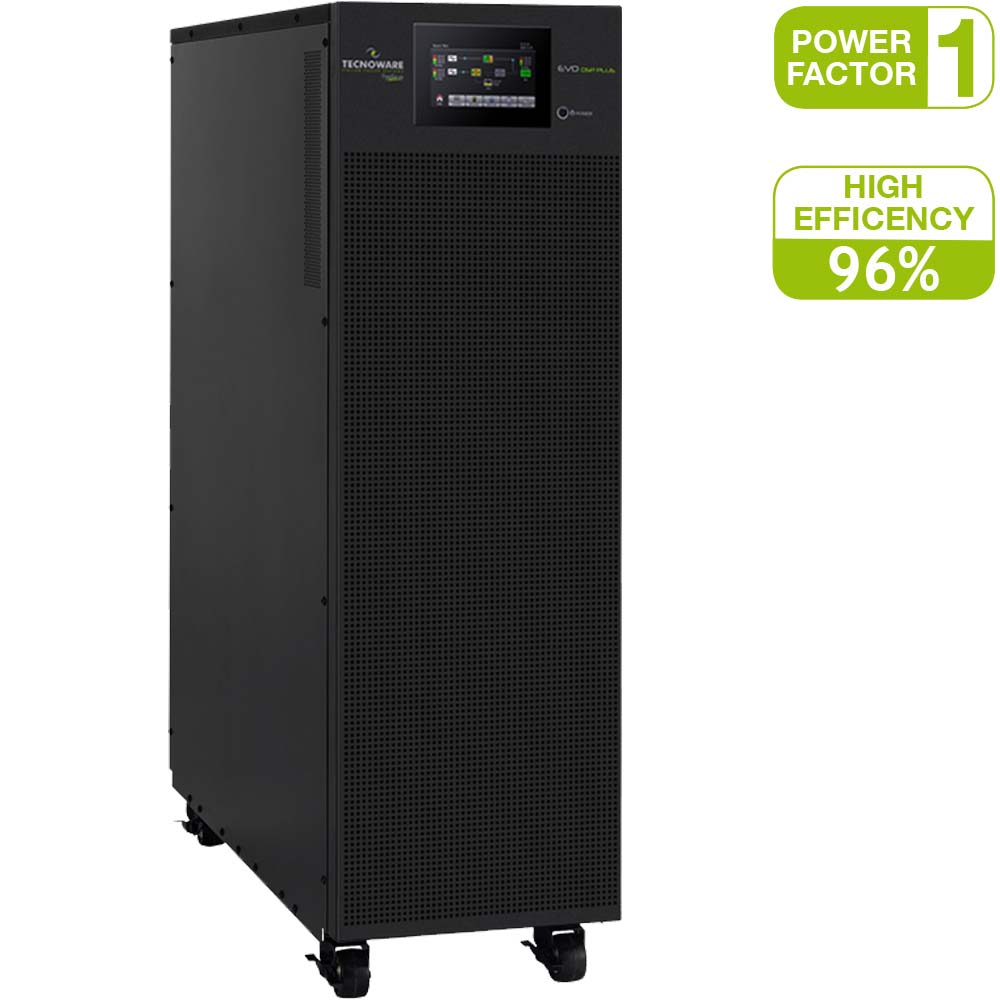

Online-Dauerwandler USV – ohne Transformator – im kompakten Tower-Gehäuse – mit 60 kVA/ 60 kW Leistung
Technische Daten der effizienten und kompakten dreiphasigen 60 kVA USV Tecnoware UPS EVO DSP PLUS 60.0 TT | |
---|---|
Nennleistung/ Leistungskapazität | 60 kVA / 60 kW |
Power Faktor | 1,0 |
USV-Technologie | On-Line Doppelwandler ohne Transformator (VFI-SS-111) |
Konfiguration | Tower mit beleuchtetem Touchscreen |
Einsetzbar bspw. für | Rechen- und Datenzentren, Lokale Netzwerke (LAN), Industrie und elektromedizinische Prozesse Kompatibilität mit Stromgeneratoren und -aggregaten |
Eingang | |
Nennspannung | 360 V AC, 380 V AC, 400 V AC, 415 A VC (dreiphasig, 3Ph+N) |
Nennspannung (Ph–N) | 208 V AC, 220 V AC, 230 V AC, 240 V AC |
Spannungsbereich (Ph–N) | 176 – 276 Vac (50% - 100% Last) 110 – 300 Vac (bis 50% Last) |
Frequenz | 50/60 Hz |
Frequenzbereich | ± 7% (47 ~ 54 Hz / 56 ~ 64 Hz) |
Harmonischeverzerrung (THDi) | ≤ 4% |
Eingangsleistungsfaktor | 0,99 |
Elektrische Verbindung | Festanschluss |
Ausgang | |
Leistungsfaktor | 1,0 |
Spannung | 360 V AC, 380 V AC, 400 V AC, 415 A VC (dreiphasig, 3Ph+N) [Ph–N: 208 V AC, 220 V AC, 230 V AC, 240 V AC] |
Spannungsregelung bei 100% linearer Last (OnLine und Batteriebetrieb) | ±1% |
Spannungsklirrfaktor (THD) bei linearer Nennlast | <2% (lineare Last), <6% (nicht-lineare Last) |
Scheitelfaktor | 3:1 |
Frequenz | 50/60 Hz |
Frequenzstabilität | ± 0,1 Hz |
Wellenform | Echte Sinuswelle |
Überlastbarkeit (Normal Modus) | ≤ 110 %: 60 Minuten 111 – 125 %: 10 Minuten 126 – 150 %: 1 Minuten > 150 %: 1 Sekunden |
Überlastbarkeit (Batterie Modus) | ≤ 110 %: 60 Minuten 111 – 125 %: 10 Minuten 126 – 150 %: 1 Minuten > 150 %: 1 Sekunden |
Wirkungsgrad | 96%, berechnet im Doppelwandlermodus auf 100% Last gemäß der Norm 62040−3 |
Transferzeit | 0 ms (Online-Dauerwandler-Technologie) |
Elektrische Verbindung | Festanschluss |
Akku/ Batterie | |
Batterie-Formfaktor | Extern (externe Batterieerweiterung separat erhältlich) |
Akku-/ Batterietyp | VRLA (Blei-Säure, verschlossen, wartungsfrei) |
Erweiterte Autonomie | √ (ja, durch externe Batterieerweiterungen – optional erhältlich) |
Display/ Anzeige | |
√ LCD-Touchscreen (beleuchtet) | |
Schnittstelle/ Kommunikation | |
Kommunikation Ports | 1x RS232 Port (DB9) 1x USB Port (Typ B) |
Intelligenter Steckplatz | √ (ja, für SNMP-, Modbus- oder Relais-Karte – optional erhältlich) |
USV Management Software | Tecnoware Manager (kostenloser Download) (kompatibel mit Windows, Mac OS X, Linux etc.) |
EPO (Emergency Power Off) | √ (ja, EPO Anschluss) |
Bypass Switch | |
Manueller Bypass | √ (ja, integriert) |
Kühlung/ Lüfter und Geräuschpegel | |
Kühlung | √ (ja, aktive Kühlung via Lüfter) |
Umgebung | |
Betriebstemperatur | 0°C – 55°C |
Luftfeuchte | 0% – 95% relative Luftfeuchtigkeit (nicht kondensierend) |
Maximale Betriebshöhe/ Höhe (Betrieb) | 3000 m |
IP-Schutzart/ Schutzklasse | IP20 |
Physische Eigenschaften | |
Bauform | Tower |
Anzeige | Fahrbiges LCD Touch-Display |
Abmessungen (BxHxT) | 300 x 1000 x 815 mm |
Gewicht | 100 kg |
Zertifizierung | |
Sicherheit | CE (Standards: Niederspannungsrichtlinie EN IEC 62040-1; EMC-/ EMV-Richtlinie IEC EN 62040-2; Klassifizierung: IEC EN 62040-3) |
Nachhaltigkeit | RoHS |
Garantie | |
Herstellergarantie | 24 Monate |
Technische Daten der effizienten und kompakten dreiphasigen 60 kVA USV Tecnoware UPS EVO DSP PLUS 60.0 TT | |
---|---|
Nennleistung/ Leistungskapazität | 60 kVA / 60 kW |
Power Faktor | 1,0 |
USV-Technologie | On-Line Doppelwandler ohne Transformator (VFI-SS-111) |
Konfiguration | Tower mit beleuchtetem Touchscreen |
Einsetzbar bspw. für | Rechen- und Datenzentren, Lokale Netzwerke (LAN), Industrie und elektromedizinische Prozesse Kompatibilität mit Stromgeneratoren und -aggregaten |
Eingang | |
Nennspannung | 360 V AC, 380 V AC, 400 V AC, 415 A VC (dreiphasig, 3Ph+N) |
Nennspannung (Ph–N) | 208 V AC, 220 V AC, 230 V AC, 240 V AC |
Spannungsbereich (Ph–N) | 176 – 276 Vac (50% - 100% Last) 110 – 300 Vac (bis 50% Last) |
Frequenz | 50/60 Hz |
Frequenzbereich | ± 7% (47 ~ 54 Hz / 56 ~ 64 Hz) |
Harmonischeverzerrung (THDi) | ≤ 4% |
Eingangsleistungsfaktor | 0,99 |
Elektrische Verbindung | Festanschluss |
Ausgang | |
Leistungsfaktor | 1,0 |
Spannung | 360 V AC, 380 V AC, 400 V AC, 415 A VC (dreiphasig, 3Ph+N) [Ph–N: 208 V AC, 220 V AC, 230 V AC, 240 V AC] |
Spannungsregelung bei 100% linearer Last (OnLine und Batteriebetrieb) | ±1% |
Spannungsklirrfaktor (THD) bei linearer Nennlast | <2% (lineare Last), <6% (nicht-lineare Last) |
Scheitelfaktor | 3:1 |
Frequenz | 50/60 Hz |
Frequenzstabilität | ± 0,1 Hz |
Wellenform | Echte Sinuswelle |
Überlastbarkeit (Normal Modus) | ≤ 110 %: 60 Minuten 111 – 125 %: 10 Minuten 126 – 150 %: 1 Minuten > 150 %: 1 Sekunden |
Überlastbarkeit (Batterie Modus) | ≤ 110 %: 60 Minuten 111 – 125 %: 10 Minuten 126 – 150 %: 1 Minuten > 150 %: 1 Sekunden |
Wirkungsgrad | 96%, berechnet im Doppelwandlermodus auf 100% Last gemäß der Norm 62040−3 |
Transferzeit | 0 ms (Online-Dauerwandler-Technologie) |
Elektrische Verbindung | Festanschluss |
Akku/ Batterie | |
Batterie-Formfaktor | Extern (externe Batterieerweiterung separat erhältlich) |
Akku-/ Batterietyp | VRLA (Blei-Säure, verschlossen, wartungsfrei) |
Erweiterte Autonomie | √ (ja, durch externe Batterieerweiterungen – optional erhältlich) |
Display/ Anzeige | |
√ LCD-Touchscreen (beleuchtet) | |
Schnittstelle/ Kommunikation | |
Kommunikation Ports | 1x RS232 Port (DB9) 1x USB Port (Typ B) |
Intelligenter Steckplatz | √ (ja, für SNMP-, Modbus- oder Relais-Karte – optional erhältlich) |
USV Management Software | Tecnoware Manager (kostenloser Download) (kompatibel mit Windows, Mac OS X, Linux etc.) |
EPO (Emergency Power Off) | √ (ja, EPO Anschluss) |
Bypass Switch | |
Manueller Bypass | √ (ja, integriert) |
Kühlung/ Lüfter und Geräuschpegel | |
Kühlung | √ (ja, aktive Kühlung via Lüfter) |
Umgebung | |
Betriebstemperatur | 0°C – 55°C |
Luftfeuchte | 0% – 95% relative Luftfeuchtigkeit (nicht kondensierend) |
Maximale Betriebshöhe/ Höhe (Betrieb) | 3000 m |
IP-Schutzart/ Schutzklasse | IP20 |
Physische Eigenschaften | |
Bauform | Tower |
Anzeige | Fahrbiges LCD Touch-Display |
Abmessungen (BxHxT) | 300 x 1000 x 815 mm |
Gewicht | 100 kg |
Zertifizierung | |
Sicherheit | CE (Standards: Niederspannungsrichtlinie EN IEC 62040-1; EMC-/ EMV-Richtlinie IEC EN 62040-2; Klassifizierung: IEC EN 62040-3) |
Nachhaltigkeit | RoHS |
Garantie | |
Herstellergarantie | 24 Monate |
