Skalierbare, modulare USV mit Redundanz auf Modul- und Systemebene, 50-200 kVA

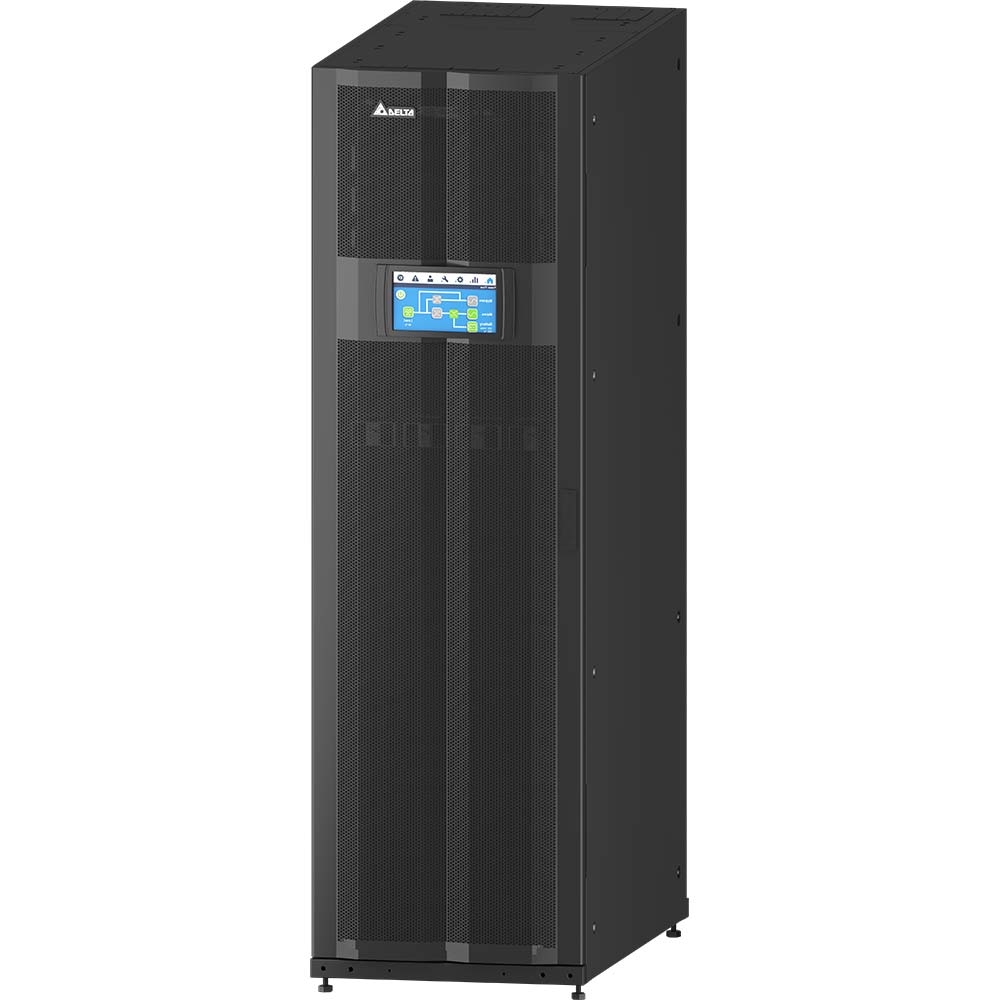

Kurzübersicht Delta Modulon DPH−80K−FR | |
---|---|
Nennleistung | 50 - 200 kVA |
Spannung | 380/220, 400/230, 415/240 Vac (3-phasig,TN-S) |
Leistungsfaktor | > 0,99 (kVA=kW) |
Frequenz am Ausgang | 50 / 60 Hz |

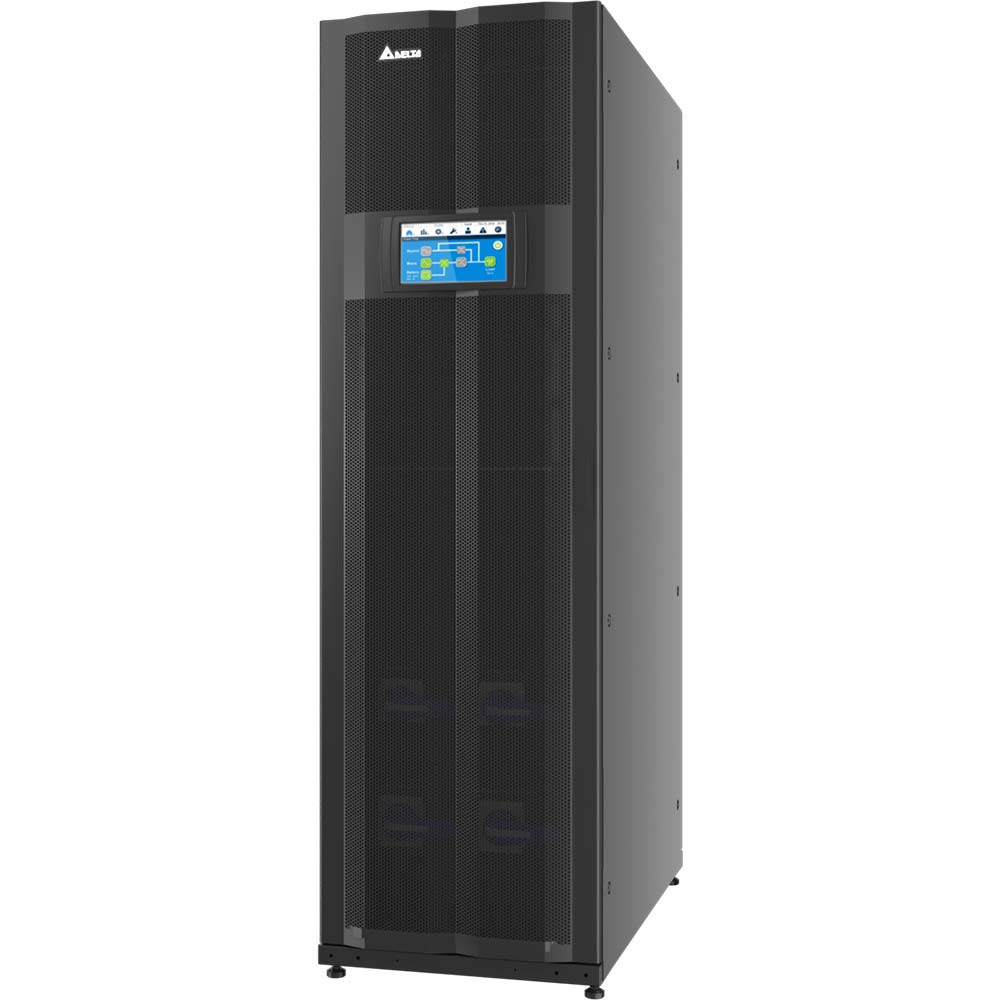

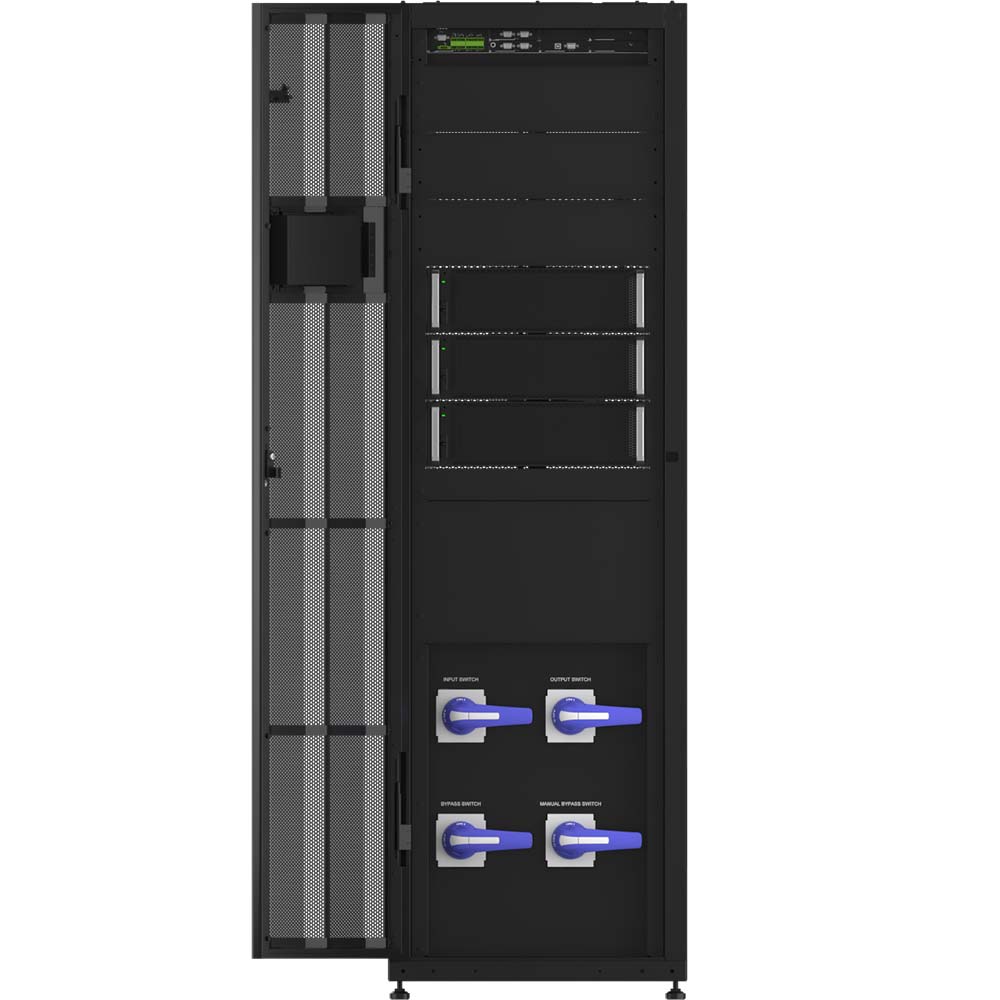

Technische Daten des modularen USV-Systems Delta Modulon DPH−200K−FR | |||||
---|---|---|---|---|---|
USV Leistung | 50kVA/kW | 100kVA/kW | 150kVA/kW | 200kVA/kW | |
Anzahl Leistungsmodule (Delta 3915101540−S) |
1 | 2 | 3 | 4 | |
Parallelschaltung | Bis zu 8 Einheiten | ||||
Eingang | |||||
Nennspannung | 220/380 V, 230/400 V, 240/415 V (3-Phasen ,TN-S) | ||||
Nennstrom | 336 A, 322 A, 308 A | ||||
Spannungsbereich | 305–477 V (Volllast), 229–305 V (70% Last) | ||||
Frequenzbereich | 40 – 70 Hz | ||||
Leistungsfaktor | > 0,99 | ||||
Klirrfaktor THDi | < 3 % | ||||
Ausgang | |||||
Spannung | 220/380 V, 230/400 V, 240/415 V (3-Phasen ,TN-S) | ||||
Strom | 303 A, 290 A, 278 A | ||||
Spannungsregelung/ Spannungregulierung | ± 1% (statisch) | ||||
Frequenz | 50 / 60 Hz (±0,05Hz) | ||||
Klirrfaktor THDu | ≤ 1 % (lineare Last) ≤ 4% (nicht-lineare Last) |
||||
Leistungsfaktor | 1,0 | ||||
Überlastfähigkeit | ≤ 125 %: 10 Minuten ≤ 150 %: 1 Minute > 150% = 1 Sekunde |
||||
Cresfaktor | 3:1 | ||||
Kurzschlussstrom (RMS) | 220 A ± 50 A |
440 A ± 50 A |
660 A ± 100 A |
880 A ± 100 A |
|
Wirkungsgrad/ Effizienz | |||||
Onlinemode | Bis zu 96,5% | ||||
ECO-Modus | Bis zu 99% | ||||
Batterie | |||||
Batterietyp | VRLA / Lithium-Ionen | ||||
Nennspannung | ± 240 V | ||||
Anzahl | 301 – 46 Stück (konfigurierbar) | ||||
Ladespannung | ± 272 VDC | ||||
Ladestrom | 75 A | ||||
Interne Batterien | — | ||||
Batterie mit Tiefentladeschutz | √ (ja) | ||||
Externe Batterien | Parallel bis zu 4 Batterieschränke2 | ||||
Kommunikation | |||||
Anzeige | 10″ Farb Touch Display | ||||
Schnittstellen | MODBUS (RS-485), REPO, EMS (RJ45), BMS(RS-485), 1x Ethernet port, 4x potenzialfreier Eingangskontakt, 6x potenzialfreier Ausgangskontakt, 4x Temperatursensor für externe Batterien, 4x potenzialfreier Kontakt für externe Schutzeinrichtung | ||||
Unterstütze Protokolle | SNMP, MODBUS RTU, MODBUS TCP/IP, HTTP(S), SNTP, SMTP, Syslog, BOOTP, DHCP | ||||
Konformität | |||||
Sicherheit | CE, BSMI, RCM | ||||
EMV | IEC 62040-2 | ||||
Leistungsanforderung | IEC 62040-3 | ||||
Nachhaltigkeit | RoHS, REACH | ||||
Andere Merkmale | |||||
Parallele Redundanz und Erweiterung | Modul- und Systemredundanz | ||||
Burn-in Test ohne Lastbank | √ (ja: Standard) | ||||
Kaltstartfunktion/ Batteriestart | √ (ja: Standard) | ||||
Frequenzumwandlung | √ (ja: Standard) | ||||
Ausfallvorhersage | √ (ja: Standard) | ||||
Software-Integration mit Delta Lithium Batterie BMS | √ (ja: Standard) | ||||
Umgebung | |||||
Betriebstemperatur | 0°C bis 40°C | ||||
Luftfeuchte | 0 – 95% relative Luftfeuchtigkeit (nicht kondensierend) | ||||
Höhe (NN) ohne Leistungsreduzierung | 0–1000m | ||||
Lagertemperatur | −20°C bis +70°C | ||||
Schutzklasse | IP20 | ||||
Physische Eigenschaften | |||||
Abmessungen USV (BxTxH) | 600 x 1109 x 2000 mm | ||||
Gewicht USV Systemgehäuse (leer) | 275kg | ||||
Gewicht pro Leistungsmodul | 36,2 kg | ||||
Gewicht pro Batteriemodul | 32,6 kg | ||||
Gewicht USV System mit Leistungsmodul(en) | 312 kg | 348 kg | 384 kg | 420 kg | |
Garantie | |||||
Herstellergarantie | Standardgarantie: 1 Jahr | ||||
Grantieverlängerung auf bis zu 5 Jahre | (optional)3 |
Niedrige Gesamtbetriebskosten
Maximale Verfügbarkeit
Einfaches Management
Kurzübersicht Delta Modulon DPH−80K−FR | |
---|---|
Nennleistung | 50 - 200 kVA |
Spannung | 380/220, 400/230, 415/240 Vac (3-phasig,TN-S) |
Leistungsfaktor | > 0,99 (kVA=kW) |
Frequenz am Ausgang | 50 / 60 Hz |
Technische Daten des modularen USV-Systems Delta Modulon DPH−200K−FR | |||||
---|---|---|---|---|---|
USV Leistung | 50kVA/kW | 100kVA/kW | 150kVA/kW | 200kVA/kW | |
Anzahl Leistungsmodule (Delta 3915101540−S) |
1 | 2 | 3 | 4 | |
Parallelschaltung | Bis zu 8 Einheiten | ||||
Eingang | |||||
Nennspannung | 220/380 V, 230/400 V, 240/415 V (3-Phasen ,TN-S) | ||||
Nennstrom | 336 A, 322 A, 308 A | ||||
Spannungsbereich | 305–477 V (Volllast), 229–305 V (70% Last) | ||||
Frequenzbereich | 40 – 70 Hz | ||||
Leistungsfaktor | > 0,99 | ||||
Klirrfaktor THDi | < 3 % | ||||
Ausgang | |||||
Spannung | 220/380 V, 230/400 V, 240/415 V (3-Phasen ,TN-S) | ||||
Strom | 303 A, 290 A, 278 A | ||||
Spannungsregelung/ Spannungregulierung | ± 1% (statisch) | ||||
Frequenz | 50 / 60 Hz (±0,05Hz) | ||||
Klirrfaktor THDu | ≤ 1 % (lineare Last) ≤ 4% (nicht-lineare Last) |
||||
Leistungsfaktor | 1,0 | ||||
Überlastfähigkeit | ≤ 125 %: 10 Minuten ≤ 150 %: 1 Minute > 150% = 1 Sekunde |
||||
Cresfaktor | 3:1 | ||||
Kurzschlussstrom (RMS) | 220 A ± 50 A |
440 A ± 50 A |
660 A ± 100 A |
880 A ± 100 A |
|
Wirkungsgrad/ Effizienz | |||||
Onlinemode | Bis zu 96,5% | ||||
ECO-Modus | Bis zu 99% | ||||
Batterie | |||||
Batterietyp | VRLA / Lithium-Ionen | ||||
Nennspannung | ± 240 V | ||||
Anzahl | 301 – 46 Stück (konfigurierbar) | ||||
Ladespannung | ± 272 VDC | ||||
Ladestrom | 75 A | ||||
Interne Batterien | — | ||||
Batterie mit Tiefentladeschutz | √ (ja) | ||||
Externe Batterien | Parallel bis zu 4 Batterieschränke2 | ||||
Kommunikation | |||||
Anzeige | 10″ Farb Touch Display | ||||
Schnittstellen | MODBUS (RS-485), REPO, EMS (RJ45), BMS(RS-485), 1x Ethernet port, 4x potenzialfreier Eingangskontakt, 6x potenzialfreier Ausgangskontakt, 4x Temperatursensor für externe Batterien, 4x potenzialfreier Kontakt für externe Schutzeinrichtung | ||||
Unterstütze Protokolle | SNMP, MODBUS RTU, MODBUS TCP/IP, HTTP(S), SNTP, SMTP, Syslog, BOOTP, DHCP | ||||
Konformität | |||||
Sicherheit | CE, BSMI, RCM | ||||
EMV | IEC 62040-2 | ||||
Leistungsanforderung | IEC 62040-3 | ||||
Nachhaltigkeit | RoHS, REACH | ||||
Andere Merkmale | |||||
Parallele Redundanz und Erweiterung | Modul- und Systemredundanz | ||||
Burn-in Test ohne Lastbank | √ (ja: Standard) | ||||
Kaltstartfunktion/ Batteriestart | √ (ja: Standard) | ||||
Frequenzumwandlung | √ (ja: Standard) | ||||
Ausfallvorhersage | √ (ja: Standard) | ||||
Software-Integration mit Delta Lithium Batterie BMS | √ (ja: Standard) | ||||
Umgebung | |||||
Betriebstemperatur | 0°C bis 40°C | ||||
Luftfeuchte | 0 – 95% relative Luftfeuchtigkeit (nicht kondensierend) | ||||
Höhe (NN) ohne Leistungsreduzierung | 0–1000m | ||||
Lagertemperatur | −20°C bis +70°C | ||||
Schutzklasse | IP20 | ||||
Physische Eigenschaften | |||||
Abmessungen USV (BxTxH) | 600 x 1109 x 2000 mm | ||||
Gewicht USV Systemgehäuse (leer) | 275kg | ||||
Gewicht pro Leistungsmodul | 36,2 kg | ||||
Gewicht pro Batteriemodul | 32,6 kg | ||||
Gewicht USV System mit Leistungsmodul(en) | 312 kg | 348 kg | 384 kg | 420 kg | |
Garantie | |||||
Herstellergarantie | Standardgarantie: 1 Jahr | ||||
Grantieverlängerung auf bis zu 5 Jahre | (optional)3 |
Niedrige Gesamtbetriebskosten
Maximale Verfügbarkeit
Einfaches Management
