Modulare & skalierbare USV-Lösung von 20 kW bis 240 kW

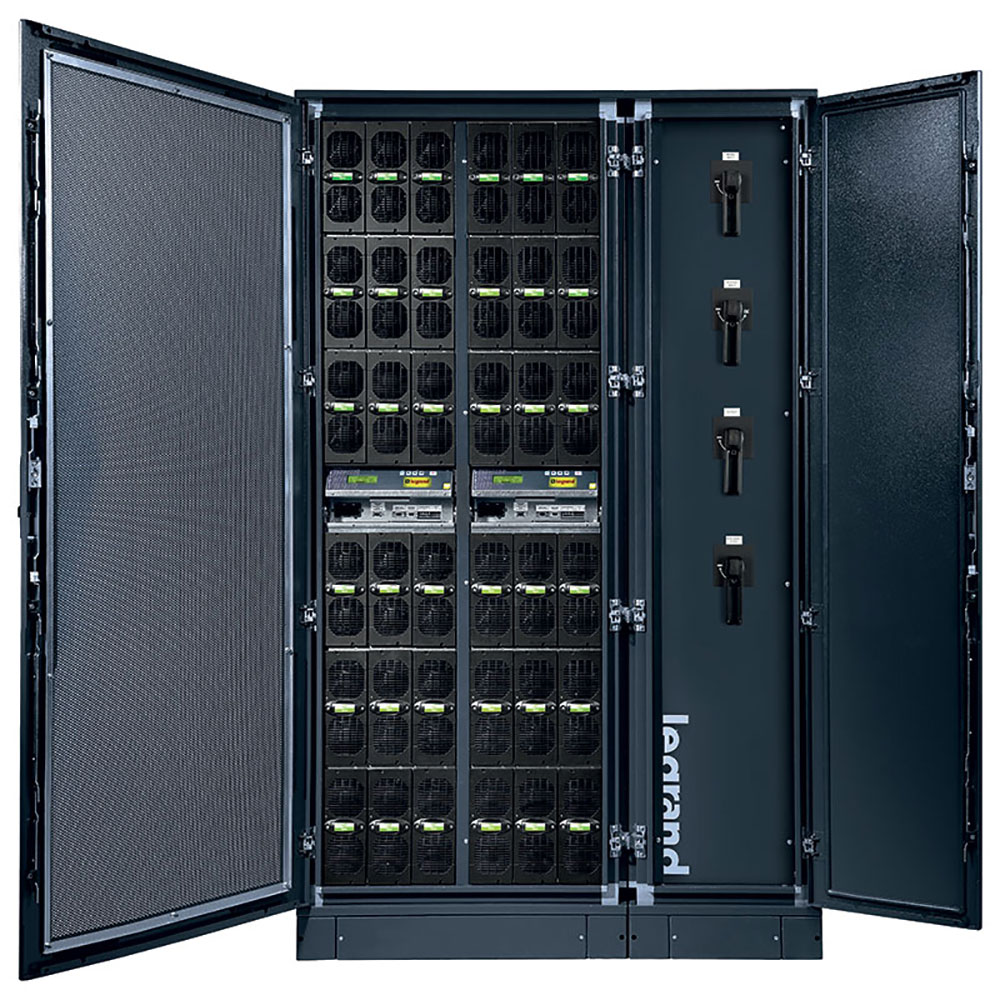

Kurzübersicht Archimod HE 240 von legrand - voll-modular und skalierbar | |
---|---|
USV Typ | 3-phasige Dauerwandler USV |
USV Wirkprinzip | On-line Dauerwandler Klasse 1 VFI-SS-111 |
Systemaufbau | Modulares, erweiterbares, redundantes USV-System in einem einzigen Schrank |
USV-Leistung | 240 kVA/ kW |
Nennspannung | 380, 400, 415 V 3PH+N+PE |
Spannungsbereich | + 15 %/-20 % 3PH |
Eingangsleistungsfaktor | › 0,99 |
Frequenz an Eingang | 45-65 Hz autosensing |
Ausgangs-Leistungsfaktor (Power Factor) |
1,0 |
Frequenz am Ausgang | 50/60 Hz |
Wirkungsgrad | bis 96 % (99 % im Eco-Mode) |
Technische Daten Archimod HE 20 kVA | |
---|---|
Artikel-Numme | |
MPN | 3 104 75 |
U.T.E. Artikelnummer | ARCHIMOD HE240 |
Allgemeine Daten | |
Nennleistung | 240 kVA |
Wirknennleistung | 240 kW |
Nennleistung je Modul | 6,7 kW pro Modul (20 kVA mit 3 Modulen), Power Faktor 1 |
Wirkprinzip | On-line Dauerwandler Klasse 1 VFI-SS-111 |
Systemaufbau | Modulares USV-System, erweiterbar und redundant im 19" Rack |
Hot-Swap fähig | Austausch von Power- und/oder Batterie Modulen ohne Abschaltung USV |
Eingang | |
Eingangsnennspannung | 380, 400, 415 V 3PH+N+PE |
Frequenzbereich | 45-65 Hz autosensing |
Eingangsspannungsbereich (Ph-Ph) | + 15 %/- 20 % 3PH |
Eingangsstromsverzerrung | < 3% |
Generator | Konfigurierbar zur Erzielung des Synchronismus zwischen Ein- und Ausgangsfrequenzen auch bei breiteren Frequenzbereichen , ±14 % |
Eingangsleistungsfaktor | › 0,99 |
Ausgang | |
Ausgangsnennspannung | 380, 400, 415 V 3PH+N+PE |
Wirkungsgrad | bis 96 % |
Wirkungsgrad im Eco-Mode | 99 % |
Ausgangsnennfrequenz | 50/60 Hz |
Crestfaktor | 3.5:1 |
Toleranz Ausgangsspannung | ± 1 % |
Ausgangsleistungsfaktor (PF) | 1,0 |
Erlaubte Überlast | 10 Minuten bei 115 % und 60 Sekunden bei 135 % |
Bypass | Automatischer Bypass (statisch und elektromechanisch) und manueller Wartungs-Bypass |
Tranfer Time | 0 |
Batteriesystem | |
Batteriemodule | Plug & Play |
Empfohlener Batterietyp/ Nennspannung | VRLA - AGM/ 252 VDC |
Überbrückungszeit | Frei konfigurierbar und erweiterbar mit zusätzlichen Batterieschränken |
Ladetechnik | Smart Charge Technology, 3-stufiger Ladezyklus |
Kommunikation und Monitoring | |
Display/ Meldungen | Für jede Steuerkassette: 4 Zeilen/20 Zeichen, 4 Navigationstasten, mehrfarbige LED Statusanzeige, Alarmmeldungen, akustische Alamierung |
Kommunikationsschnittstellen | 2x Service-Ports RS232, 2 Reihen mit 5 potenzialfreien Kontakten, ein Logik-Port, 2x SNMP-Slots |
Backfeed Protection | Hilfskontakt zur Ansteuerung Öffner/Schließer (N/C + N/O) |
Notaus (EPO) | √ (Ja) |
Monitoring | √ (Optional Verfügbar) |
Mechanische Daten | |
Abmessungen (HxBxT) | 1350 x 2050 x 750 mm |
Nettogewicht inkl. Power Module (ohne Batterien) | 440 |
Farbe | RAL 7016 / RAL 7035 (optional) |
Installierbare Power Module (mit je 6700 VA) | bis zu 36 |
Installierbare Batterie Module | - |
Anzahl der Steuer-Einschübe | 4 |
Umgebungsbedingungen | |
Umgebungstemperatur (Betrieb) | 0°C - 40°C |
Umgebungstemperatur (Lagerung) (ohne Batterien) | −20°C - 50°C |
Luftfeuchte | 0% bis 95 % relative Luftfeuchtigkeit, nicht kondensierend |
Gehäuseschutzgrad | IP21 |
Geräuschpegel in 1 m Abstand | < 80 dBA |
Konformität/ Normen | |
EN 62040-1, EN 62040-2, EN 62040-3 |
