Dreiphasige Standalone-USV der neueste Generation
Bei den dreiphasigen USV-Anlagen der NOVA Serie handelt es sich um ist die neueste Generation der Standalone-USV von G-TEC. Die USVen der NOVA Serie bieten, dank ihrer modernen Architektur, einen schnellen und einfachen Zugang zu allen Hauptkomponenten, zudem können bis zu vier Batteriestränge direkt in die Anlage integriert werden.
Dieses USV-System gewährleistet Spitzenleistungen in seiner Klasse (Leistungsfaktor 1 und einen Wirkungsgrad von über 96% im Normalbetrieb) und garantiert gleichzeitig die höchste Autonomie, die derzeit auf dem Markt erhältlich ist, da eine größere Anzahl von Batteriesträngen direkt in die USV-Anlage integriert werden kann.

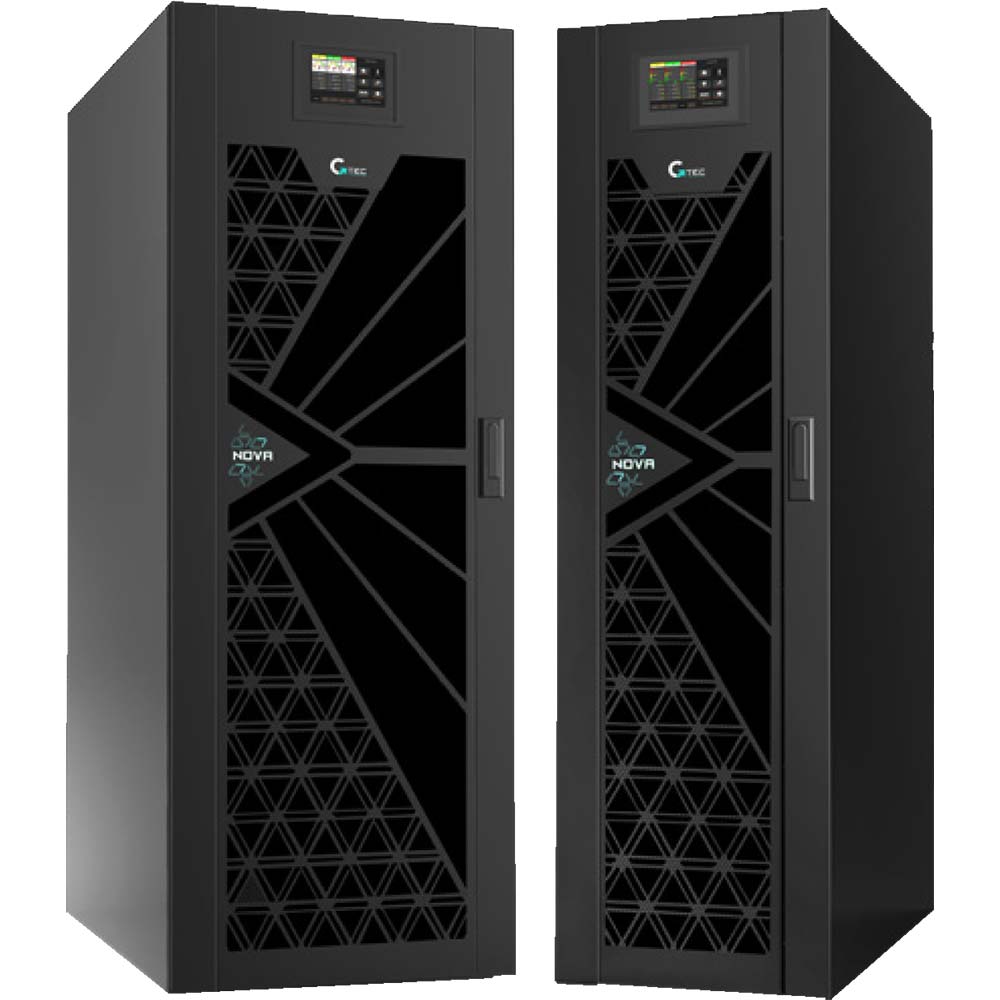

Das Design der NOVA USV-Anlagen wurde mit dem Ziel entwickelt, die Positionierung und Installation so weit wie möglich zu vereinfachen. Das USV-Gehäuse ist äußerst kompakt und die Gesamtabmessungen sind kleiner als bei anderen dreiphasigen USV-Systemen mit interner Batteriekonfiguration.
Über den LCD-Touchscreen kann die Erstinstallation des Systems direkt durchgeführt werden, auch bei geschlossener Tür und ohne, dass Hilfs- oder Zusatzgeräte verwendet werden müssen.
Unter den dreiphasigen USVs mit kleiner bis mittlerer Leistung zeichnen sich die NOVA USV-Anlagen durch ihre hervorragende Leistung aus.
Der Leistungsfaktor von 1 und ein Wirkungsgrad bis zu 96% im Normalbetrieb sind exzellente Parameter für USV-Anlagen der Kompaktklasse und ermöglichen es, die Energieverluste zu minimieren und damit die Betriebskosten zu begrenzen.
Kompakte USV-Anlge mit bis zu 4 internen Batteriesträngen
Die Möglichkeit der Installation von bis zu 4 internen Batteriesträngen garantiert eine größere Autonomie als die meisten USV-Anlagen der gleichen Baugröße, ohne dass ein externer Batterieschrank benötigt wird.
Jede interne NOVA-Komponente ist perfekt dimensioniert, um sicherzustellen, dass das System immer mit maximaler Effizienz optimierter Leistung und arbeitet, egal unter Betriebsbedingungen.
Hinzu kommen viele spezifische Merkmale wie die beschichteten Leiterplatten, das digitale Batterieladegerät oder die drehzahlgesteuerten Lüfter, die standardmäßig integriert sind, um die maximale Zuverlässigkeit der USV-Anlagen zu gewährleisten.
Ähnlich wie bei allen dreiphasigen G-TEC USV-Modellen ist auch in der NOVA-Serie die beste Technologie die heute auf dem USV-Markt verfügbar ist verbaut. Obwohl es sich um eine USV mit begrenzten Leistungsdaten handelt, ist das System mit hochmodernen Komponenten und Spitzentechnologie ausgestattet, darunter:
Die Techniker von G-TEC haben dem Design des Batteriefachs große Aufmerksamkeit gewidmet. Das Batteriefach der USV-Anlagen aus der G-TEC NOVA Serie bieten die Möglichkeit, eine große Anzahl von internen Strings zu montieren, die im unteren Teil der USV positioniert und das bei beiden die Möglichkeit bietet, eine große Anzahl von internen Strings zu montieren, die im unteren Teil des Gehäuses positioniert und direkt von vorne zugänglich sind. sind.

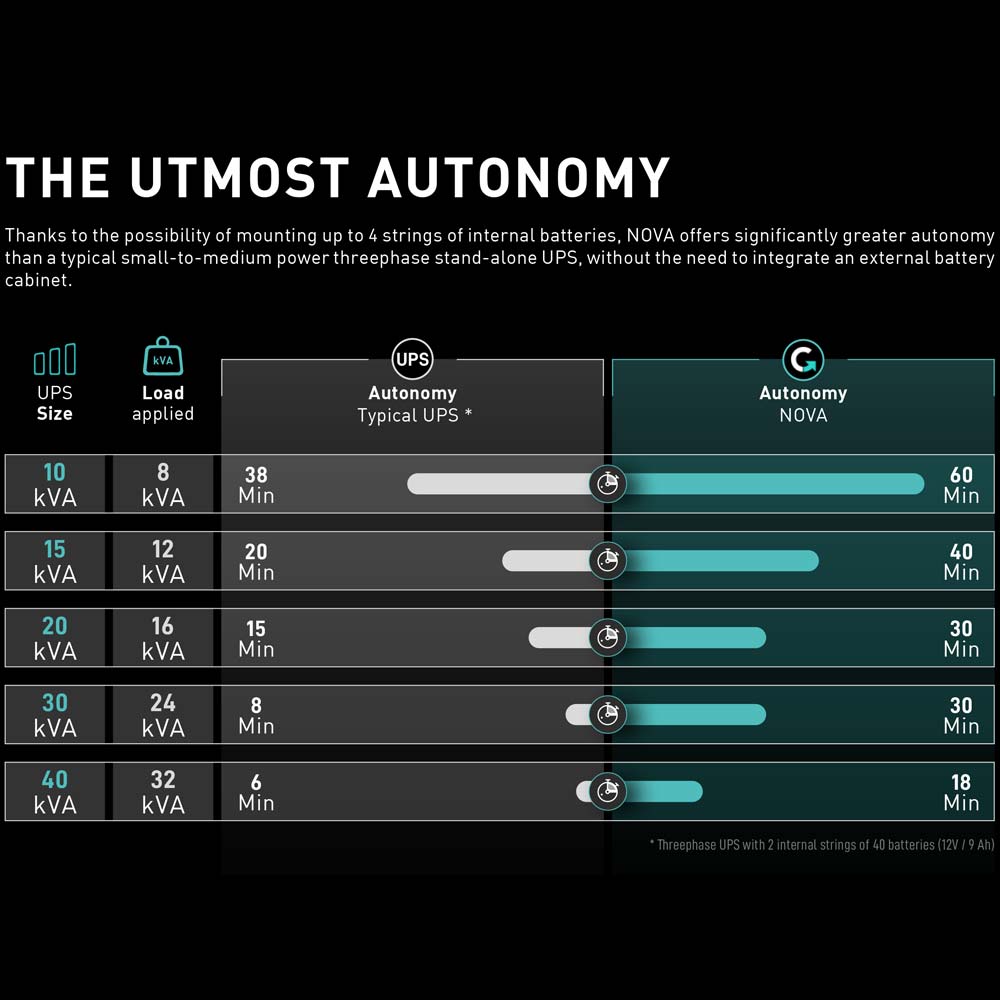

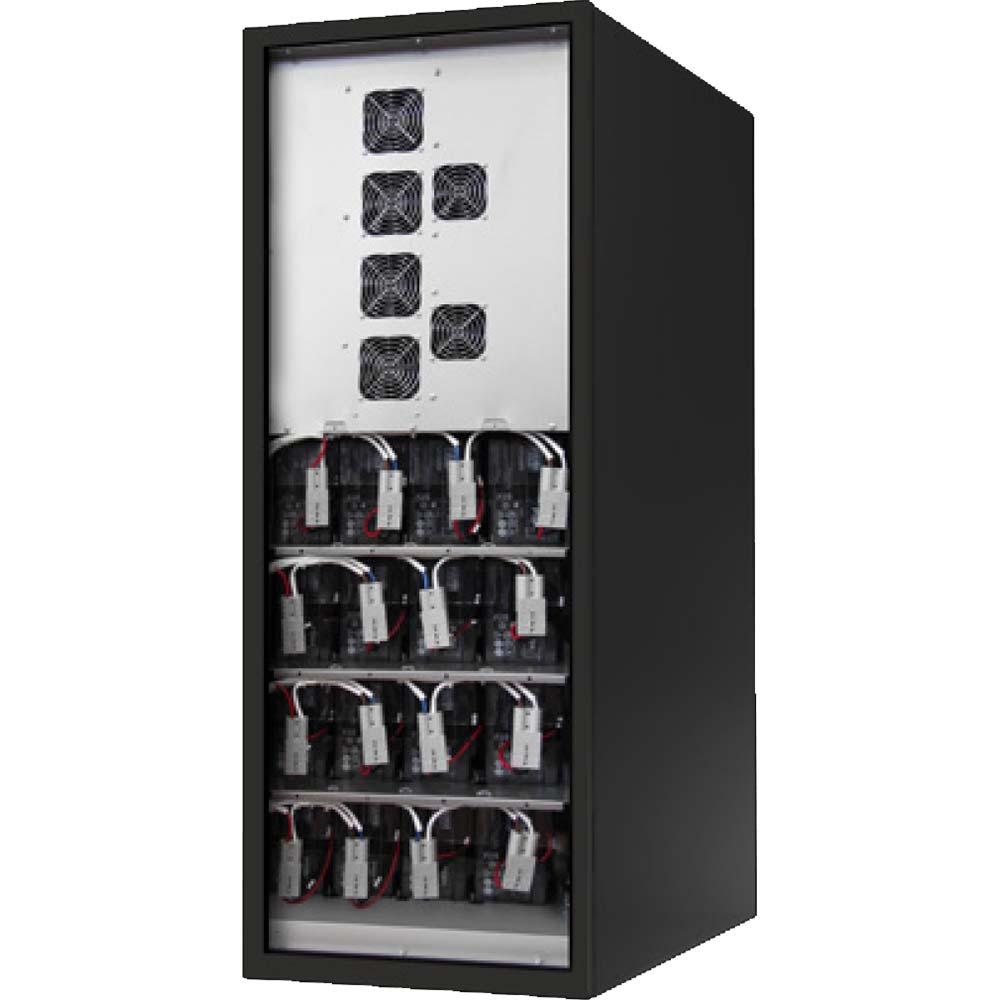

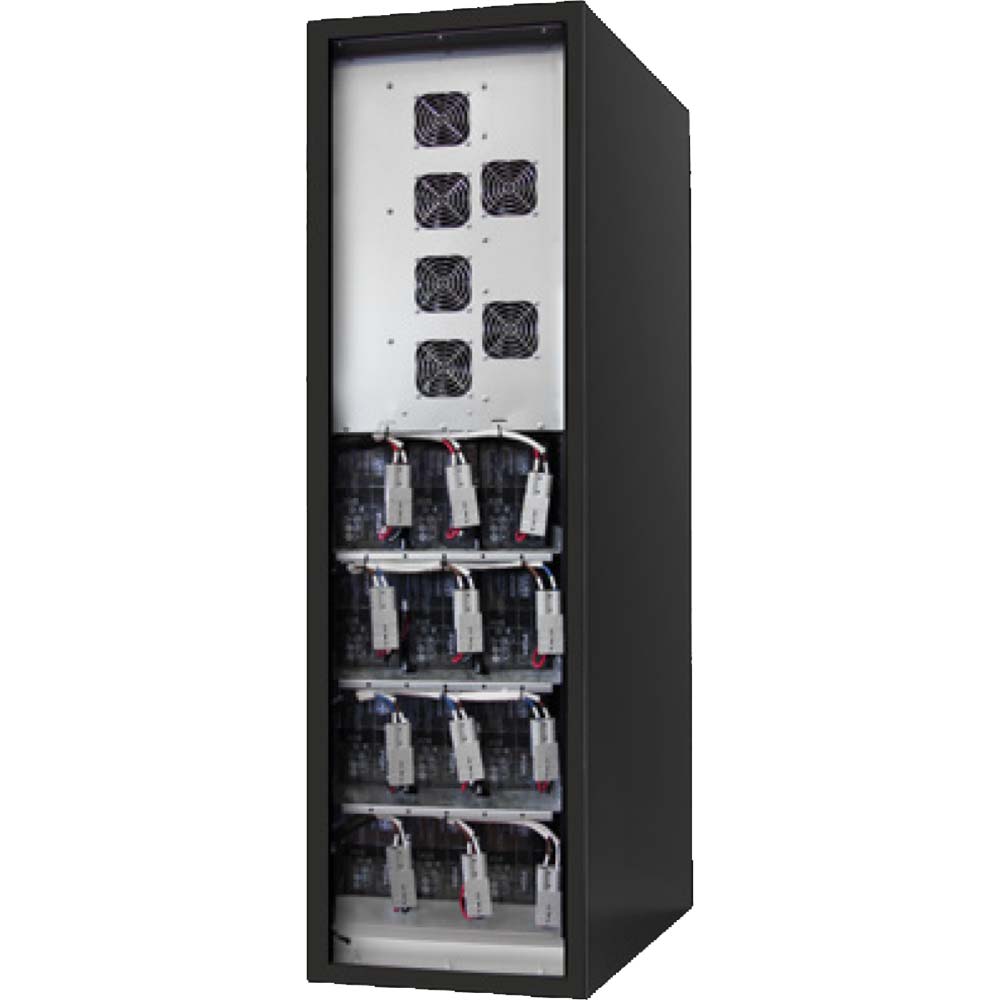

Alle Anlagen NOVA USV-Serie bieten eine wesentlich höhere Autonomie als typische dreiphasige Standalone-USVen mit kleiner/ mittlerer Leistung, da es möglich ist, bis zu 3 interne Batteriestränge in der 10/15/20 kVA Version und bis zu 4 interne Batteriestränge in der 30/40 kVA Version zu installieren. Die USV-Anlagen können zusätzlich noch durch externe Batterieschränke erweitert werden, um alle Autonomieanforderungen zu erfüllen.
Hot-Swap-fähige Stand Alone USV

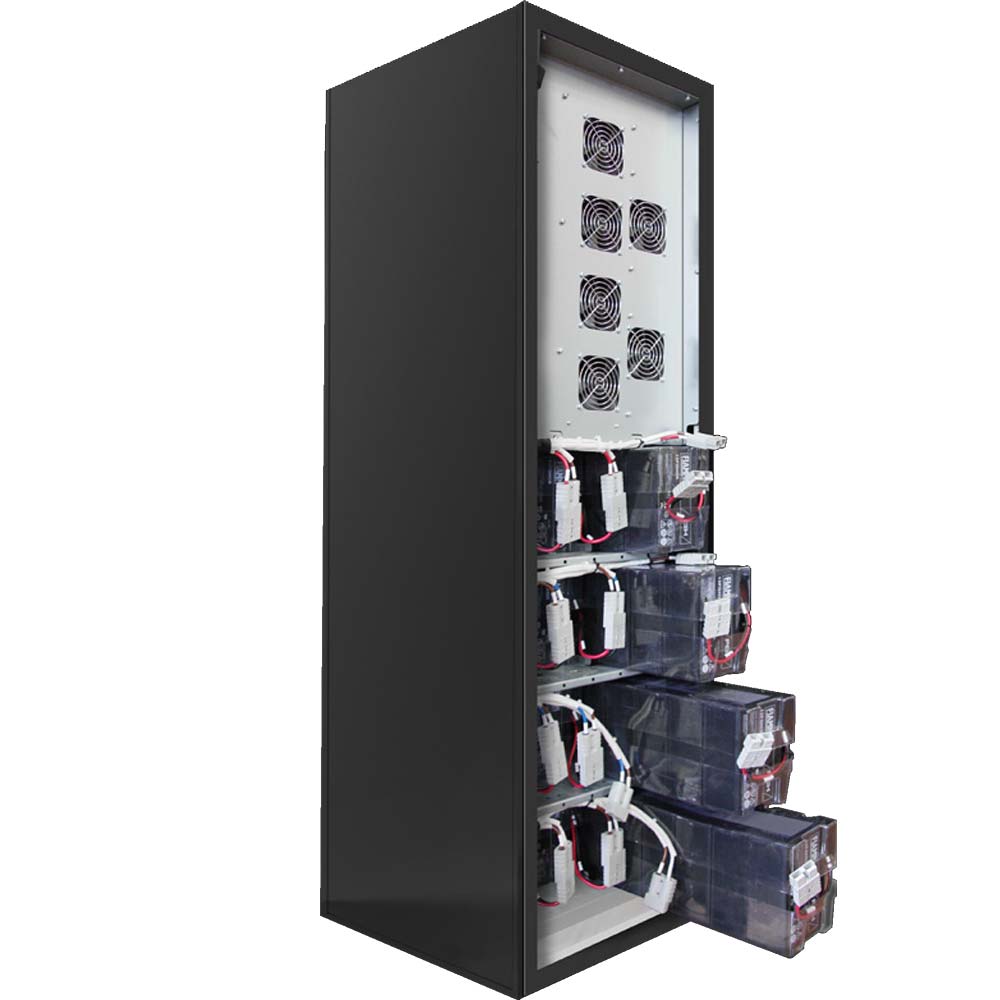

Das Batteriefach ist vollständig Hot-Swap-fähig und von der Vorderseite der USV aus zugänglich, so dass alle an den Batterien und Batterieeinschüben durchzuführenden Eingriffe und Arbeiten einfach, schnell und sicher durchgeführt werden können. Dank der Anderson-Anschlüsse ist der Batteriewechsel noch schneller und kann auch bei laufender USV sicher durchgeführt werden, ohne in den Bypass-Modus wechseln zu müssen.

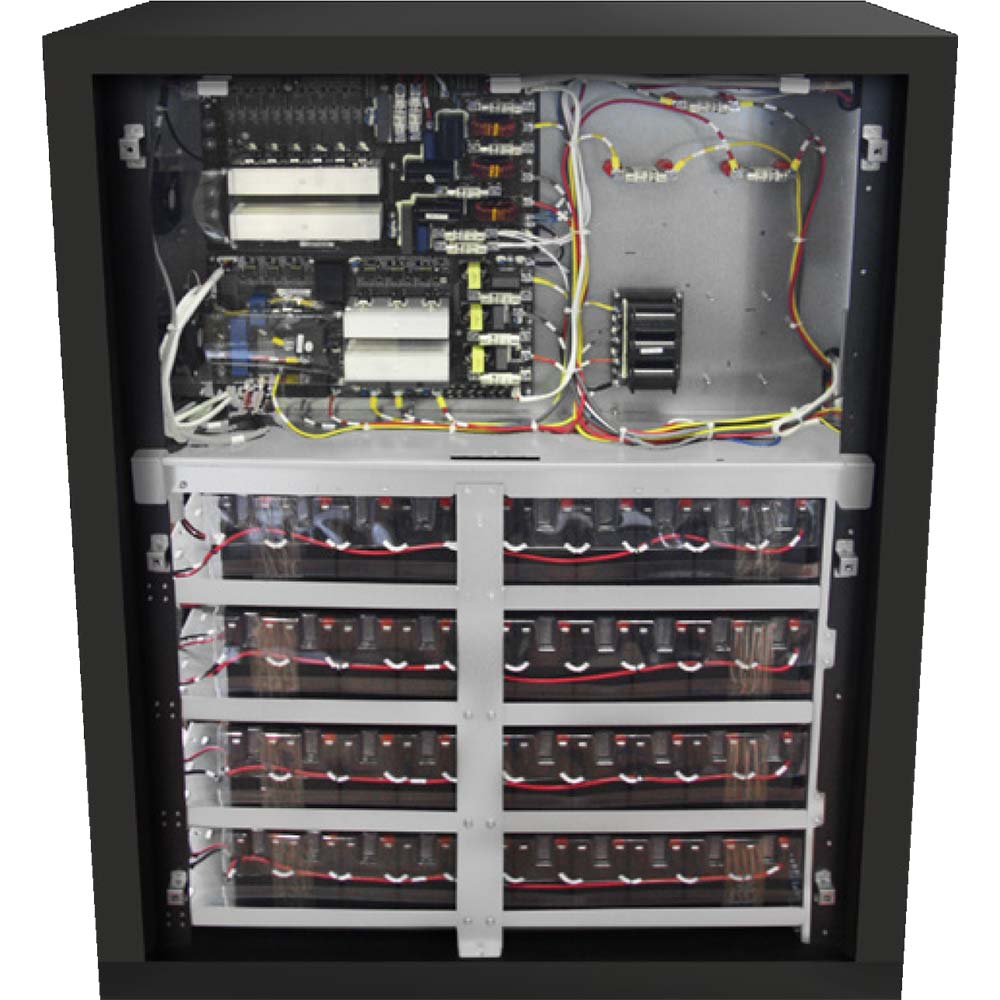

Im Inneren des innovativen NOVA USV-Schranks befindet sich eine spezielle Metallwand, die den Elektronikbereich strikt vom Batteriebereich trennt und so eine maximale Isolierung der Elemente und folglich eine größere Sicherheit für das gesamte System gewährleistet.
Die USV-Anlagen sind außerdem mit zusätzlichen Polyurethan-Schutzvorrichtungen ausgestattet, die in den einzigartigen Batteriegehäusen integriert sind. Diese speziellen Battery Trays dienen dem Schutz des Geräts und der Isolierung der Batteriestränge, um das Risiko eines versehentlichen Kontakts oder eines Auslaufens von Säure zu vermeiden.
Das Batteriefach ist zusätzlich mit einer Schutzsicherung und einem Verpolungsschutz ausgestattet.
Die USV-Anlagen der NOVA Serie verfügen über eine professionelle Steuerungssoftware, die bereits in den modernsten USV-Systemen mit modularer Technologie von G−TEC zu finden ist.
Diese Software bietet eine Vielzahl von Analyse- und Einstellfunktionen (von den gängigsten Alarmprotokollen bis hin zu 2-stufigen Batterietests), von denen die meisten auch direkt über das intuitive Farb-Touchscreen-Display zugänglich sind. Die Palette der Informationen umfasst:
Modell | NOVA-10 | NOVA-15 | NOVA-20 | NOVA-30 | NOVA-40 |
Nennleistung/ Leistungskapazität | 10 kVA / 10 kW | 15 kVA / 15 kW | 20 kVA / 20 kW* | 30 kVA / 30 kW* | 40 kVA / 40 kW* |
UPS-Technologie | Doppelwandler-Online-USV | ||||
Eingang | |||||
Netzsystem | 3 PH + N + PE 3 Phasen + Neutralleiter + Erde |
||||
Nennspannung, Frequenz | 380/400/415 VAC (Phase-Phase), 50/60 Hz | ||||
Spannungsbereich | 304~478 Vac (Phase-Phase), Volllast; 228V~304 Vac (Phase-Phase), die Last nimmt linear mit der minimalen Phasenspannung ab |
||||
Frequenzbereich | 40~70 Hz | ||||
Leistungsfaktor | > 0,99 | ||||
Harmonische Verzerrungen (THDi), Strom | < 4 % (lineare Volllast) | < 3 % (lineare Volllast) | |||
Elektrischer Anschluss | Festanschluss | ||||
Bypass Eingang | |||||
Netzsystem | 3 PH + N + PE 3 Phasen + Neutralleiter + Erde |
||||
Nennspannung, Frequenz | 380/400/415 VAC (Phase-Phase), 50/60 Hz | ||||
Spannungsbereich | Standard: -20% ~ +15% Wählbar: -40% ~ +25% |
||||
Frequenzbereich | Wählbar, ±1Hz, ±3 Hz, ±5 Hz, Standard ±2 Hz | ||||
Bypass Überlastfähigkeit | 125% Langzeitbetrieb (durchgängig/ kontinuierlich) ≤125% – <130%, 10 Minuten ≤130% – <150%, 1 Minute |
||||
Ausgang | |||||
Nennspannung, Frequenz | 380/400/415 VAC (Phase-Phase), 50/60 Hz | ||||
Leistungsfaktor | 1,0** | ||||
Wellenform | Reine Sinuswelle | ||||
Harmonische Verzerrungen (THDv), Spannung | < 1 % (lineare Last) < 5,5 % (nicht lineare Last gemäß IEC/EN62040-3) |
< 1 % (lineare Last) < 6 % (nicht lineare Last gemäß IEC/EN62040-3) |
|||
Spannungsgenauigkeit | ± 1,5 % (0% — 100& lineare Last) | ||||
Transiente Reaktion | <5% bei stufenweiser Last (20-80%; 80-20%) | ||||
Transiente Wiederherstellung | < 30ms für stufenweise Belastung (20-100%; 100-20%) | ||||
Überlastbarkeit des Wechselrichters | 110 %: 60 Minuten 125 %: 10 Minuten 150 %: 1 Minute1 > 150 %: 200 ms |
||||
Frequenzregelung | 50 / 60 Hz (± 0,1 %) | ||||
Synchronisierter Bereich | Wählbar, ±0,5 Hz ~ ±5 Hz, Standard ±3Hz | ||||
Synchronisierte Anstiegsrate | Wählbar, 0,5 Hz/s ~ 3 Hz/s, Standard 2Hz/s | ||||
Scheitelfaktor | 3:1 | ||||
Augänge/ Elektrische Anschlüsse | Festanschluss | ||||
Batterien/ Akkus | |||||
Batteriespannung | 240 VDC | ||||
Präzision der Ladespannung | 1% | ||||
Batterie Konfiguration | Intern oder extern*** | ||||
Batterietyp | Pb (Blei, lateinisch plumbum) | ||||
Wirkungsgrad/ Effizienz | |||||
AC-AC (Normaler Betrieb/ Online Modus) | 95% | >95% | >96% | ||
ECO-Modus | 98% | 98% | 98% | ||
Batteriebetrieb | 94,5 | >95% | >96% | ||
Display | |||||
LED + LCD Touch Screen | |||||
Schnittstelle | |||||
Standard | RS232, RS485, potentialfreie Kontakte RPO, Intelligenter Steckplatz (SMART−Slot) |
||||
Optional | Parallel-Kit, USB, SNMP, Staubfilter, Kaltstart | ||||
Umgebungsbedingungen | |||||
Betriebstemperatur | 0°C – 40°C | ||||
Lagertemperatur | −40°C – 70°C | ||||
Luftfeuchte | 0% – 95% relative Luftfeuchtigkeit (nicht kondensierend) | ||||
Geräuschemission/ Hörbarer Geräuschpegel (in 1 Meter Entfernung) | < 58 dBA | < 65 dBA | |||
Max. Höhe über Meeresspiegel | |||||
Physische Eigenschaften | |||||
Abmessungen USV (BxTxH) | 380 x 840 x 1400 mm | 500 x 940 x 1400 mm | |||
Gewicht | 100 kg | 140 kg | |||
Farbe | RAL 7021 | ||||
Schutzklasse | IP20 | ||||
Display | 5" Touchscreen |
Die dreiphasigen Online-USV-Anlagen mit Doppelwandlertechnologie der NOVA Serie zeichnen durch ein hochmodernes Design, das einen schnellen und einfachen Zugang zu allen Hauptkomponenten ermöglicht.
Hinweise:
