Dieses Produkt ist End of Life (EOL) und wurde von vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

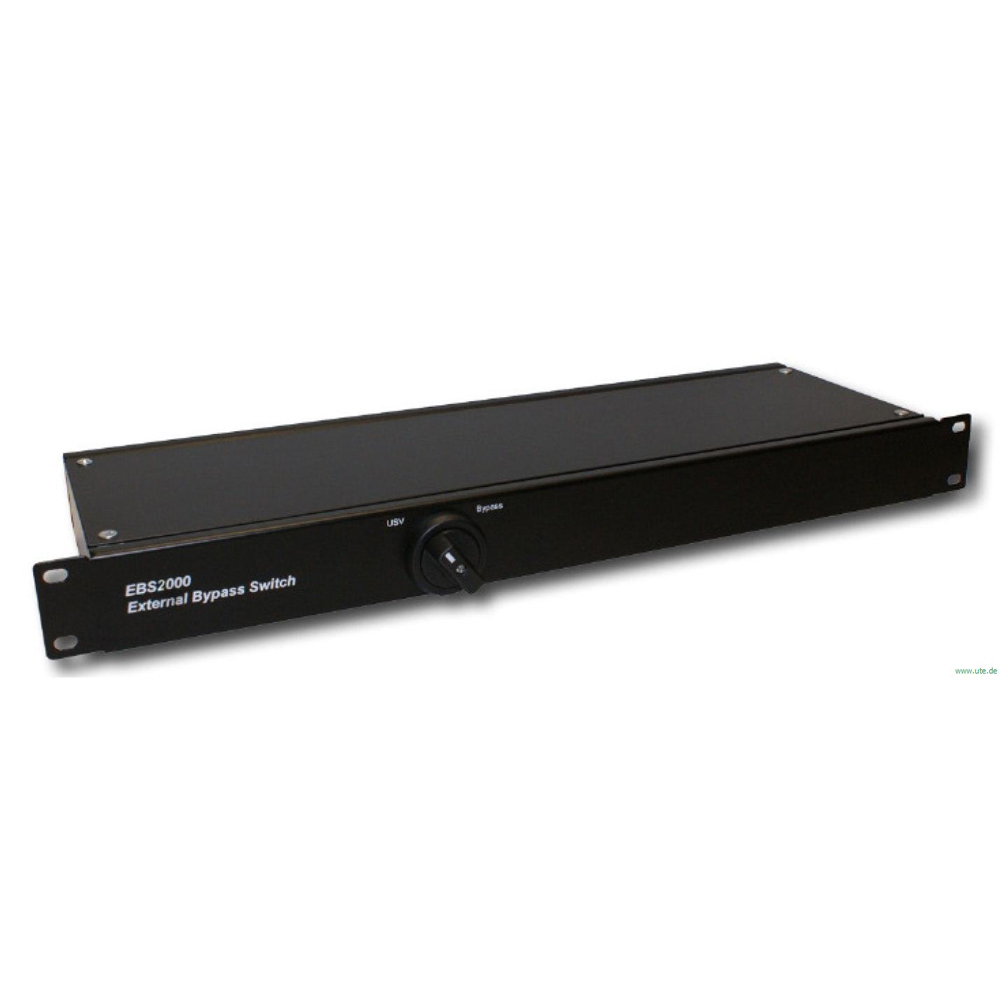

Der EBS2000RM External Bypass Switch dient zur Umschaltung der Netzversorgung von USV-Strom auf Netz-Strom (Normalstrom) und umgekehrt bei USV-Austausch.
Der EBS 2000 ist ein externer mechanischer Umgehungsschalter, der es ermöglicht die USV-Anlage bei laufendem Betrieb physikalisch aus dem System herauszunehmen. Durch einen Wahlschalter kann zwischen USV- Strom und normalem Netzstrom umgeschaltet werden, wodurch die Verbraucher weiterhin versorgt werden und die USV- Anlage problemlos ausgebaut werden kann.
Der EBS2000RM External Bypass Switch ist mit IEC 10A Stecker ausgestattet, daher ist keine Verdrahtung notwendig. Der Wahlschalter muss bei Normalbetrieb auf „USV“ eingestellt sein. Bei Stellung „BYPASS“ werden die Verbraucher mit Netzspannung (Normalstrom) versorgt!
Tabellarische Darstellung der Technische Daten des 19-Zoll USV Bypass Switch EBS2000 | |
---|---|
Anschlüsse | |
Netzeingang | 1x IEC320 C14 10 A Einbaustecker (LINE INPUT) |
USV Zuleitung | 1x IEC320 C13 10 A Einbaubuchse (UPS INPUT) |
USV Ausgang | 1x IEC320 C14 10 A Einbaustecker (UPS OUTPUT) |
Verbraucher-/ Lastanschlüsse | 1x IEC320 C19 (16 A) und 5x IEC320 C13 (10 A) (LOAD) |
Strom | |
Nennstrom | 10 A |
Maximaler Strom | 10 A (je Port) – 10 A (gesamt) |
Nennspannung | 230 V AC - 1ph/N |
Nennfrequenz | 50/60 Hz |
Leistung | 2300 VA |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 19" x 1HE x 155 mm |
Gewicht | ca. 2,5 kg |
Anschlüsse
Weietere Technische Daten
