Eltek Micropack
Drucken
Modulares DC System für die DIN-Schiene

Eltek Micropack

Bewertung: Noch nicht bewertet
Modulares DC System für die DIN-Schiene
Allg. Produktbeschreibung

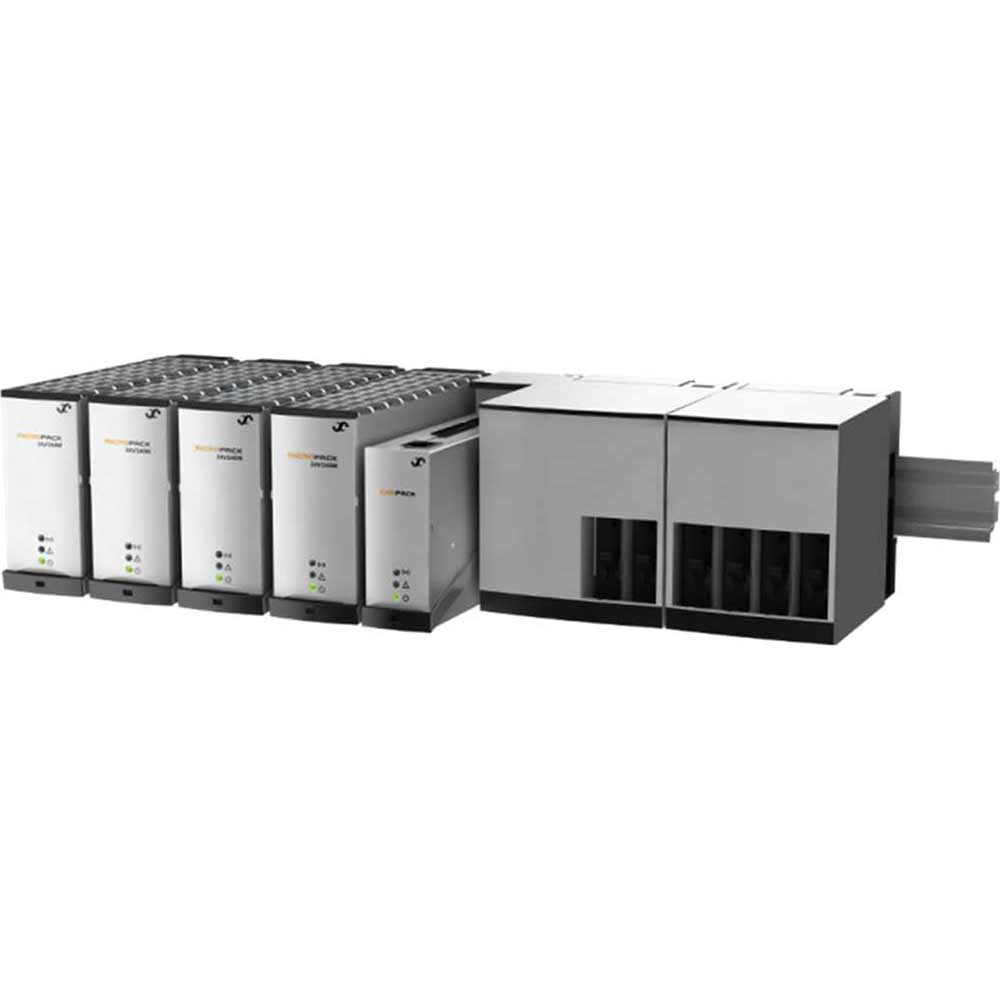

Eltek Micropack: Modulares DC System für die DIN-Schiene

Das Micropack Stromversorgungssystem ist für einfache Anwendungen vom einzelnen Gleichrichtermodul auf einer DIN-Schiene bis zu Systemen mit vier Gleichrichtern, Batterie- und Lastunterbrecher sowie Steuereinheit mit Überwachung über Ethernet-Anschluss ausgelegt.
Der modulare Aufbau ermöglicht die Installation auf einer vom Kunden bereitgestellten DIN-Schiene.

Das Micropack-System ist konvektionsgekühlt und wurde für Anwendungen mit geringerem Stromverbrauch entwickelt, bietet aber dennoch Optionen für die Systemfunktionalität, um allen Anforderungen gerecht zu werden. Es kann als Einzelgerät oder in einem flexiblen, konfigurierbaren System verwendet werden.

Das Micropack Power System erweitert Ihr Netzwerk um einen weiteren Schritt. Mit Lastbereichen von typischerweise 120 W bis 1000 W und in 12-, 24- und 48-Volt-Optionen eignet sich das System perfekt für eine Vielzahl von Anwendungen.



Features des Micropack-Systems von Eltek auf einen Blick

  • Kompakt und flach (149 mm tief)
  • Auf DIN-Schiene montierbar
  • Vor Ort konfigurierbar
  • Stand-alone-Option (mit Alarmrelais)
  • Plug-in-Schalter oder Bulk-Ausgang
  • Akzeptiert 85 - 300V AC/DC Eingang
  • Mit unterschiedlichen Ausgangsspannungen lieferbar: 12, 24-30, 48 V DC
  • Ethernet für Fern- und lokale Überwachung und Steuerung über WEB-Browser
  • SNMP-Protokoll mit TRAP, SET und GET auf Ethernet. E-Mail von TRAP-Alarmen
  • 3 digitale, programmierbare Relaisausgänge 3 programmierbare Mehrzweckeingänge

Typische Anwendungsgebiete des Eltek Micropack-Systems

  • Telekommunikation - Mobil/ Drahtlos
    • Funk-Basisstationen/ Zellstandorte
    • LTE / 4G / WiMAX
    • Richtfunk
  • Telekommunikation - Festnetz
    • Glasfasertechnik
    • Höchstfrequenztechnik
    • Kabel
    • Breitband
  • Einbahn- und Metroanwendungen
    • Steuerung und Schutz
    • Signalsysteme
    • Sicherheitssysteme
  • Energieversorgungsunternehmen
    • Steuerung und Schutz
    • PLC und Alarmsysteme
    • Signalisierung
Spezifikation

Technische Daten des Eltek Micropack Systems

Eingang

  • Maximale AC-Eingangsspannung: 300 VAC
  • Maximale Eingangsspannung DC: 300 VDC
  • Konfiguration des Netzes: 230VAC Einphasig

Ausgang

  • Spannung (einstellbarer Bereich): 12 - -48 VDC
  • Stromstärke (maximal): 40 ADC
  • Maximale Spannung: -48 VDC
  • Maximale Leistung: 1 kW

Batterieverteilung

  • Unterbrecherpositionen bis zu 2
  • Nennleistung des Schalters bis zu 30 A
  • LVBD: Ja

DC-Lastverteilung

  • Unterbrecherpositionen bis zu 4
  • Nennleistung des Schalters bis zu 15 A

Umgebungsbedingungen

  • Betriebstemperatur: -40 - 65 °C
  • Lagertemperatur: -40 - 85 °C

Physische Eigenschaften

  • Abmessungen (BxHxT): 231 x 89 x 149 mm [9.09 x 3.5 x 5.87 "]

Eltek Micropack Kompatibilitätsmatrix

Artikelnr.BeschreibungAusgangs­spannungErdung der Ausgänge
12V24V48VDC+DC-FloatRectifierDC/DC
241120.900 Powercore -1 x
241120.901 Powercore -2 x
241120.902 Powercore -4 x
241120.905 Powercore -1 x
241120.911 Bulk feed x
241120.912 Bulk feed LVD 12 x x x x
241120.914 Bulk feed LVD 24/48 x x x
241120.915 Batt dist. 24/48 x x 1) x
241120.920 Load dist. x 1) x
  Dummy Module
241120.930 Marine filter2) x
1) Erdung des Pluspols empfohlen
2) Für AC-Eingang, unterstützt auch einige Flatpack2 und Flatpack S Module siehe Modul DS
