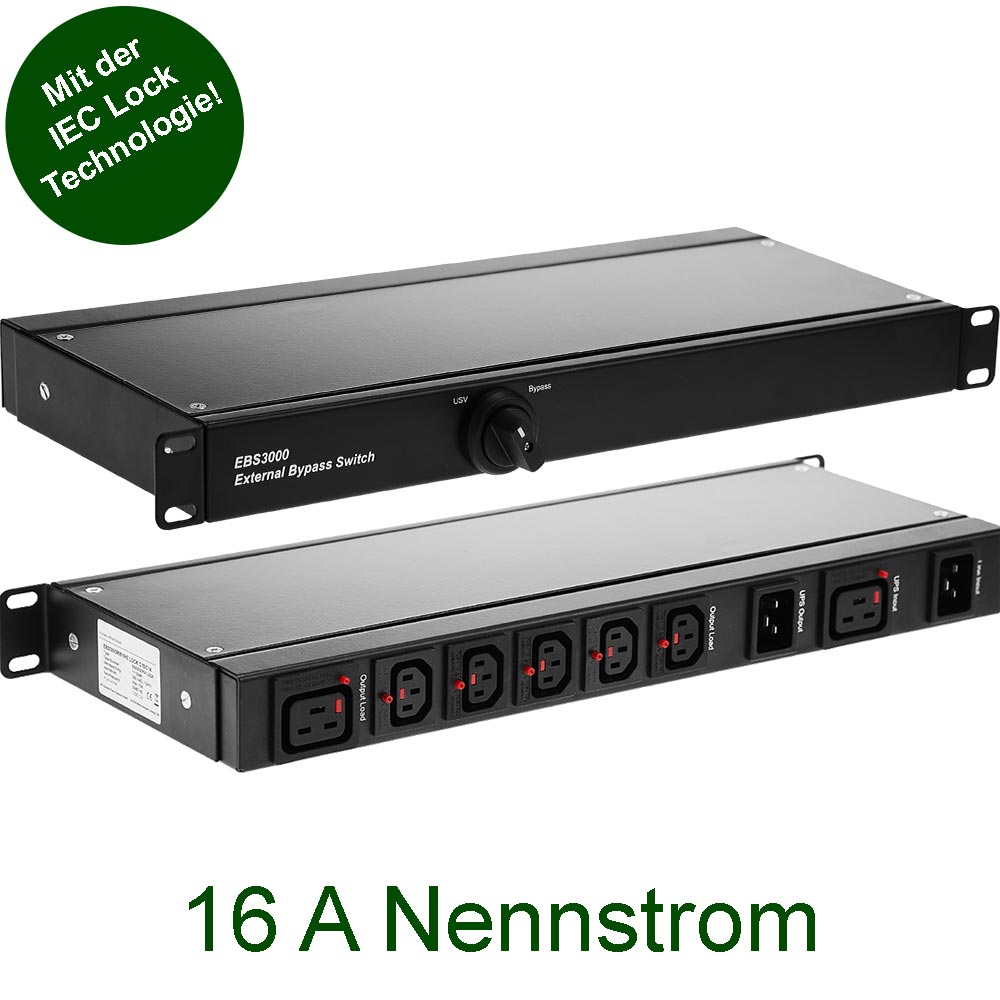

usv_bypass_ebs3000rm-lock

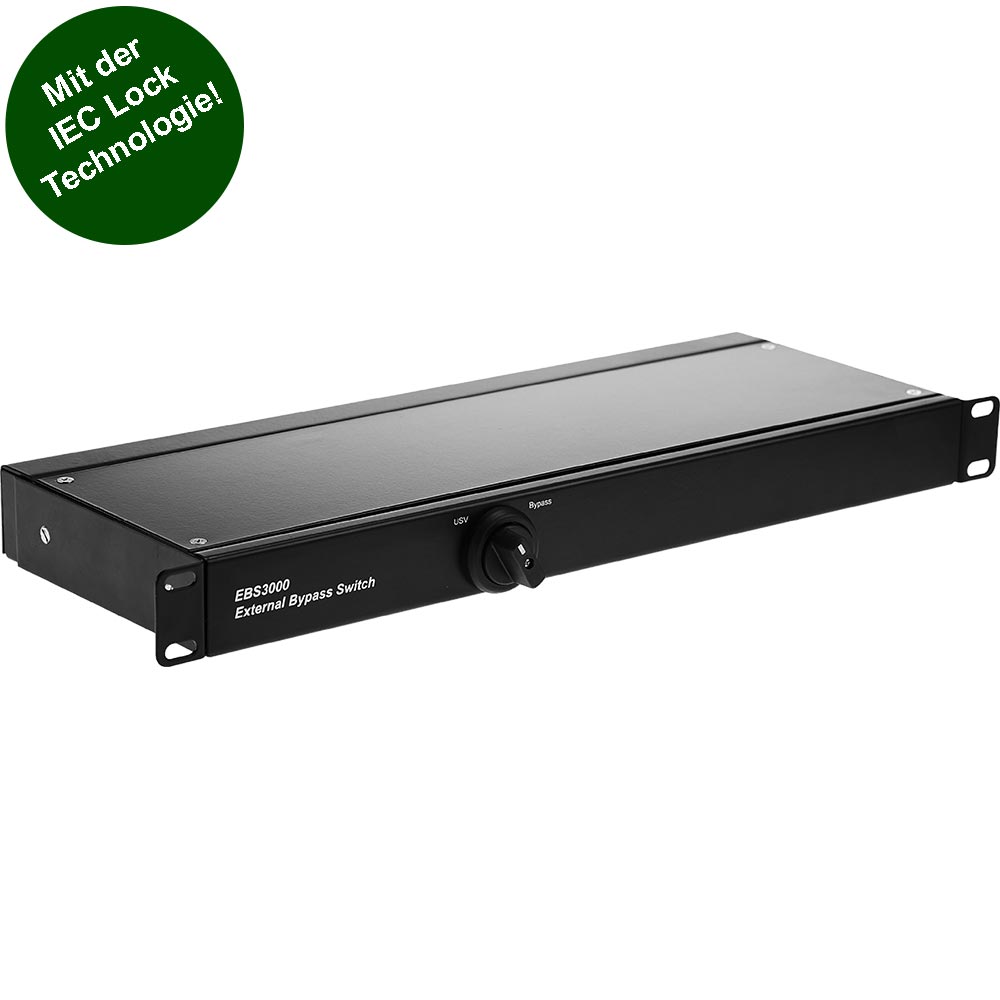

usv_bypass_ebs3000rm-lock_front
usv_bypass_ebs3000rm-lock_anschluesse
usv_bypass_ebs3000rm-lock_verkabelungsschema

External Bypass Switch EBS3000RM Lock Baureihe
USV Wartungsbypass

Bewertung: Noch nicht bewertet
  • 19" USV Bypass Switch mit 16A Nennstrom - für alle USV-Anlagen bis 3000VA geeignet
  • Nur 1HE Einbauhöhe - besonders platzsparendes Design
  • 1x Netzeingangsbuchse IEC320 C20 (IEC Lock)
  • 1x USV-Zuleitungsbuchse IEC320 C19 (IEC Lock)
  • 1x USV-Ausgangsbuchse IEC320 C13 (IEC Lock)
  • 1x IEC320 C19 und 5x IEC320 C13 Verbraucheranschlüsse (IEC Lock)
Variante
Artikelnummer: EBS3000RM Lock
19'' USV Bypass Switch mit 16A Nennstrom bis 3000VA | Jetzt individuelles & kostenloses Angebot anfordern!
EBS3000RM Lock Übersicht | Externe Bypass-Schalter für USV Anlagen - bis 16A Nennstrom | 19''-1HE
Allg. Produktbeschreibung

EBS3000RM LOCK: External Bypass Switch - 16A

Der EBS3000RM LOCK External Bypass Switch dient zur Umschaltung der Netzversorgung von USV-Strom auf Netz-Strom (Normalstrom) und umgekehrt bei USV-Austausch.

Es gibt nur noch ein Grundgerät das intern für eine maximale Leistung von 16A ausgelegt ist.
Je nach Bestellauswahl der mitgelieferten Eingangskabel IEC10A(C13/C14) oder IEC16A(C19/C20) wird dieses Gerät dann für die jeweiligen USV-Anlagen verwendet.


Der EBS3000RM LOCK ist ein externer mechanischer Umgehungsschalter, der es ermöglicht die USV-Anlage bei laufendem Betrieb physikalisch aus dem System herauszunehmen. Durch einen Wahlschalter kann zwischen USV- Strom und normalem Netzstrom umgeschaltet werden, wodurch die Verbraucher weiterhin versorgt werden und die USV- Anlage problemlos ausgebaut werden kann.

Der EBS3000RM LOCK External Bypass Switch ist mit IEC 16A C20 Stecker ausgestattet, daher ist keine Verdrahtung notwendig. Der Wahlschalter muss bei Normalbetrieb auf „USV“ eingestellt sein. Bei Stellung „BYPASS“ werden die Verbraucher mit Netzspannung (Normalstrom) versorgt!



Features des externen USV-Umgehungsschalters EBS 3000RM LOCK External Bypass Switch auf einen Blick

  • Überbrückung von USV-Systeme mit einem Nennstrom bis 16A - für einen unterbrechungsfreien USV-Austausch oder bei USV-Wartungsarbeiten - ohne Abschaltung von Verbraucherlasten
  • USV-Anlage können bei laufendem Betrieb physikalisch aus dem System heraus genommen werden
  • Für alle USV-Anlagen bis 3000VA geeignet
  • 19'' Rackmontage in nur 1 HE: Rack Mount Einbau in Netzwerk- oder 19" Serverschränken
  • UltraFastSwitch (mit Aufziehschaltwerk) für absolut sicheres Umschalten
  • Netzeinspeisung, Verbraucher (bis zu 6) und USV-Anlage werden direkt über IEC-Buchsen bzw. Stecker angeschlossen
  • Selbstverriegelnde IEC-Lock Buchsen
  • Steckanschluss „LINE INPUT“
    Bei diesem Anschluss wird mit einem Netzkabel (max. 16 Ampere) (z.B.: Anschlussleitung der USV-Anlage) angesteckt.
  • Steckanschluss „UPS INPUT“
    Bei diesem Anschluss wird eines von den beiliegenden Kabeln (IEC 16A auf IEC 16A) zur USV-Versorgung (USV-Einspeisung - max. 16 Ampere) angeschlossen.
  • Steckanschluss „UPS OUTPUT“
    Bei diesem Anschluss wird eines von den beiliegenden Kabeln (IEC 16A auf IEC 16A) der USV-Ausgang (USV-Strom – max. 16 Ampere) angeschlossen.
  • Steckanschluss „Verbraucher, LOAD“
    Bei diesen Anschlüssen werden die Verbraucher angeschlossen.
  • inkl. Kabelsatz, wahlweise für USV- Anlagen mit 10 A oder 16A Ein-/Ausgang
Spezifikation

Technische Daten des 19" USV Service-Bypass/ External Bypass Switch EBS 3000RM mit 16 A Nennstrom

Es gibt nur noch ein Grundgerät das intern für eine maximale Leistung von 16A ausgelegt ist.
Je nach Bestellauswahl der mitgelieferten Eingangskabel IEC10A(C13/C14) oder IEC16A(C19/C20) wird dieses Gerät dann für die jeweiligen USV-Anlagen verwendet.



Tabellarische Darstellung der Technische Daten des 19-Zoll USV Bypass Switch EBS3000
Anschlüsse
Netzeingang 1x IEC320 C20 (IEC Lock) - 16 A Einbaustecker (LINE INPUT)
USV Zuleitung 1x IEC320 C19 (IEC Lock) - 16 A Einbaubuchse (UPS INPUT)
USV Ausgang 1x IEC320 C20 (IEC Lock) - 16 A Einbaustecker (UPS OUTPUT)
Verbraucher-/ Lastanschlüsse 1x IEC320 C19 (16 A) - IEC Lock (LOAD) und
5x IEC320 C13 (10 A) - IEC Lock (LOAD)
Strom
Nennstrom 16 A
Maximaler Strom 10 A/ 16 A(je Port) – 16 A (gesamt)
Nennspannung 230 V AC - 1ph/N
Nennfrequenz 50/60 Hz
Leistung 3680 VA
Physische Eigenschaften
Abmessungen (BxHxT) 19" x 1HE x 155 mm
Gewicht ca. 2,5 kg

Lieferumfang des Bypass-Schalters External Bypass Switch EBS3000RM

  • 1x EBS3000RM LOCK: USV Wartungsbypass mit 16A Nennstrom und IEC-Lock Anschlüssen
  • 1x Kabelsatz Eingangskabel: Wahlweise IEC10A(C13/C14) oder IEC16A(C19/C20)

Features des externen USV-Umgehungsschalters EBS3000 External Bypass Switch auf einen Blick

  • Überbrückung von USV-Systeme mit einem Nennstrom bis 16A - für einen unterbrechungsfreien USV-Austausch oder bei USV-Wartungsarbeiten - ohne Abschaltung von Verbraucherlasten
  • USV-Anlage können bei laufendem Betrieb physikalisch aus dem System heraus genommen werden
  • Für alle USV-Anlagen bis 3000VA geeignet
  • 19'' Rackmontage in nur 1 HE: Rack Mount Einbau in Netzwerk- oder 19" Serverschränken
  • UltraFastSwitch (mit Aufziehschaltwerk) für absolut sicheres Umschalten
  • Netzeinspeisung, Verbraucher (bis zu 6) und USV-Anlage werden direkt über IEC-Buchsen bzw. Stecker angeschlossen
  • Selbstverriegelnde IEC-Lock Buchsen
  • Steckanschluss „LINE INPUT“
    Bei diesem Anschluss wird mit einem Netzkabel (max. 16 Ampere) (z.B.: Anschlussleitung der USV-Anlage) angesteckt.
  • Steckanschluss „UPS INPUT“
    Bei diesem Anschluss wird eines von den beiliegenden Kabeln (IEC 16A auf IEC 16A) zur USV-Versorgung (USV-Einspeisung - max. 16 Ampere) angeschlossen.
  • Steckanschluss „UPS OUTPUT“
    Bei diesem Anschluss wird eines von den beiliegenden Kabeln (IEC 16A auf IEC 16A) der USV-Ausgang (USV-Strom – max. 16 Ampere) angeschlossen.
  • Steckanschluss „Verbraucher, LOAD“
    Bei diesen Anschlüssen werden die Verbraucher angeschlossen.
  • inkl. Kabelsatz, wahlweise für USV- Anlagen mit 10 A oder 16A Ein-/Ausgang

Gruppierte Darstellung der Technischen Daten des EBS 3000RM

Anschlüsse

  • 5x Ausgangssteckdosen IEC C13 für Verbraucher (IEC Lock)
  • 1x Ausgangssteckdose IEC C19 für Verbraucher (IEC Lock)
  • 1x USV-Eingang IEC 10A C20 Einbaustecker (IEC Lock)
  • 1x USV-Ausgang IEC 10A C19 Einbausteckdosen (IEC Lock)
  • 1x Netzeingang IEC 10A C20 Einbaustecker (IEC Lock)

Weietere Technische Daten

  • 3680VA, 16A/ 230VAC
  • 19 Zoll, 1 HE
  • Abmessungen BxHxT: 19 Zoll, 1 HE, 155 mm
  • Gewicht: ca. 2,5 kg
  • Maximaler Strom (gesamt): 16 A
  • Maximaler Strom (je Port): 10/ 16 A
  • UltraFastSwitch (mit Aufziehschaltwerk) für absolut sicheres Umschalten

Auch gesucht unter: ebs3000, ebs3000rm, ebs32000, ebs 3000rm, USV RACK BYPASS SCHALTER für alle USV-Anlagen mit C19 und C20 sowie C13 und C14 Anschluss: Manual Transfer Switch

Artikelnummern der External Bypass Switch EBS3000RM Lock Baureihe

Artikel Nr. und Bezeichnung Beschreibung Anschlüsse USV Ausgänge Abmessungen (BxHxT
UTE130003004
EBS3000RM Lock C13/C14
bis 2kVA C13 / C14 6x C13 Lock
1x C19 Lock
19" x 1HE x 155 mm
UTE130003005
EBS3000RM Lock C19/C20
bis 3kVA C19 / C20 6x C13 Lock
1x C19 Lock
19" x 1HE x 155 mm
