ServerTech C-8HFE-P323
32A Fail-Safe Transfer Switch

Server-Technology C-8HFE-P323: Fail-Safe Transfer Switch (FSTS) – bis zu 64A

Der Transferschalter C-8HFE-P323 von ServerTech eignet sich besonders zum Einsatz in 19-Zoll-Racks, in denen bei bestehenden Single-Power-Geräten nachträglich eine Redundanz in der Stromversorgung hergestellt und so der Ausfallschutz maximiert werden soll.
Die Montage des 2HE hohen Automatischen Tranfer Switches C−8HFE−P323 erfolgt an den Profilen der Rack-Front- oder -Rückseite.

C-8HFE-P323: Fail-Safe Transfer Switch mit zwei getrennten Stromkreisläufen
Dieser voll im Rack integrierbare Fail-Safe Transfer Switch verfügt über zwei getrennte Stromkreisläufe, die bis zu acht angeschlossene Geräte mit der benötigten Leistung versorgen können. Die Stromversorgung jeder angeschlossenen Komponente wird auf die zwei getrennten Stromkreise aufgeteilt. Fällt ein Stromkreislauf aus, schaltet der Transfer Switch automatisch um und der zweite Stromkreis übernimmt ohne Störungen des laufenden Betriebes und ohne Downtime die komplette Versorgung der Komponenten.

Server Technology Metered Fail-Safe™ bietet Failover-Redundanz

Automatischer Transferschalter mit Lastverteilung
Einzigartig an der Metered Fail-Safe Baureihe (FSTS-Serie) von Server Technology ist die Fähigkeit, Lasten auf den Stromkreis A und den Stromkreis B (also auf beide Stromkreise gleichzeitig) zu verteilen.
Dieses wird dadurch möglich, dass der FSTS C-8HFE-P323 – genau wie andere Transferschalter auch – über zwei (2) Einspeisungen verfügt und – anders als andere Transfer Switches (nicht FSTS) – gleichzeitig zwei (2) Ausgangsbänke mit je vier (4) IEC C19 besitzt.

Lastverteilung des Fail-Safe Transferschalter C-8HFE-P323 an einem Beispiel erklärt
Im "Normalbetrieb" werden die vier C19 Ausgänge der Bank A (Ausgänge A1~A4) von Eingang A und die vier C19 Ausgänge der Bank B (Ausgänge B1~B4) von Eingang B versorgt. Wenn jedoch beispielweise die Stromeinspeisung an Eingang A abfällt, versorgt die mit Eingang B verbundene Stromeinspeisung alle acht C19 Ausgänge.
Andersrum funktioniert es genau so: Sollte die Einspeisung B abfallen, versogt die Einspeisung B alle Ausgangs­anschlüsse.

Vorteile der Transferschalter der Server Technology Fail-Safe Baureihe gegenüber einem Standard-ATS

Die als "Fail-Safe" Methode bezeichnete und gerade beschriebene Möglichkeit der Lastverteilung auf beide Eingänge hat gegenüber einem Standard-ATS mehrere Vorteile, da ein Lastausgleich zwischen den beiden versorgten Stromkreisen ermöglicht und nicht – wie bei einem Standard−ATS – verhindert wird.
Ein Standard-ATS besitzt – genau wie der FSTS C−8HFE−P323 – zwei Stromeingänge, jedoch werden bei einem Standard-ATS von (einer) der primären Quelle gespeist, eine (automatische) Umschaltung auf die (zweite) sekundäre Stromquelle erfolgt nur wenn die erste/ primäre Stromquelle ausfällt.
Die Lastverteitung im Fail-Safe Transferschalter C-8HFE-P323 führt zu weniger Wärme, weniger Widerstand und folglich zu einem geringeren Spannungsabfall im Vergleich zu derselben Last, die mit nur einer Quelle versorgt wird.
Nur wenn bei einer der beiden Quellen ein Ausfall auftritt, muss die gesamte Last von einer Quelle versorgt werden.

Transferschalter mit Umschaltung im Millisekundenbereich
Die oben beschriebene Umschaltung erfolgt innerhalb von 10 bis maximal 16 Millisekunden, also mehr als zehn mal so schnell wie ein Wimpernschlag sein. Der FSTS C−8HFE−P323 unterbietet damit deutlich die vom US-amerikanischen Information Technology Industrie Council (ITI) als kritisch definierten 20 Millisekunden, die aktive Komponenten ohne Fehlfunktionen oder Ausfälle überstehen können. Eine LED Anzeige an der Gerätefront des Fail-Safe Switch C−8HFE−P323 von Server Technology informiert in Echtzeit, welcher Stromkreis die Ausgänge gerade versorgt.
Für jeden Stromkreis wird zudem in Echtzeit über ein Display der Eingangs­strom angezeigt.

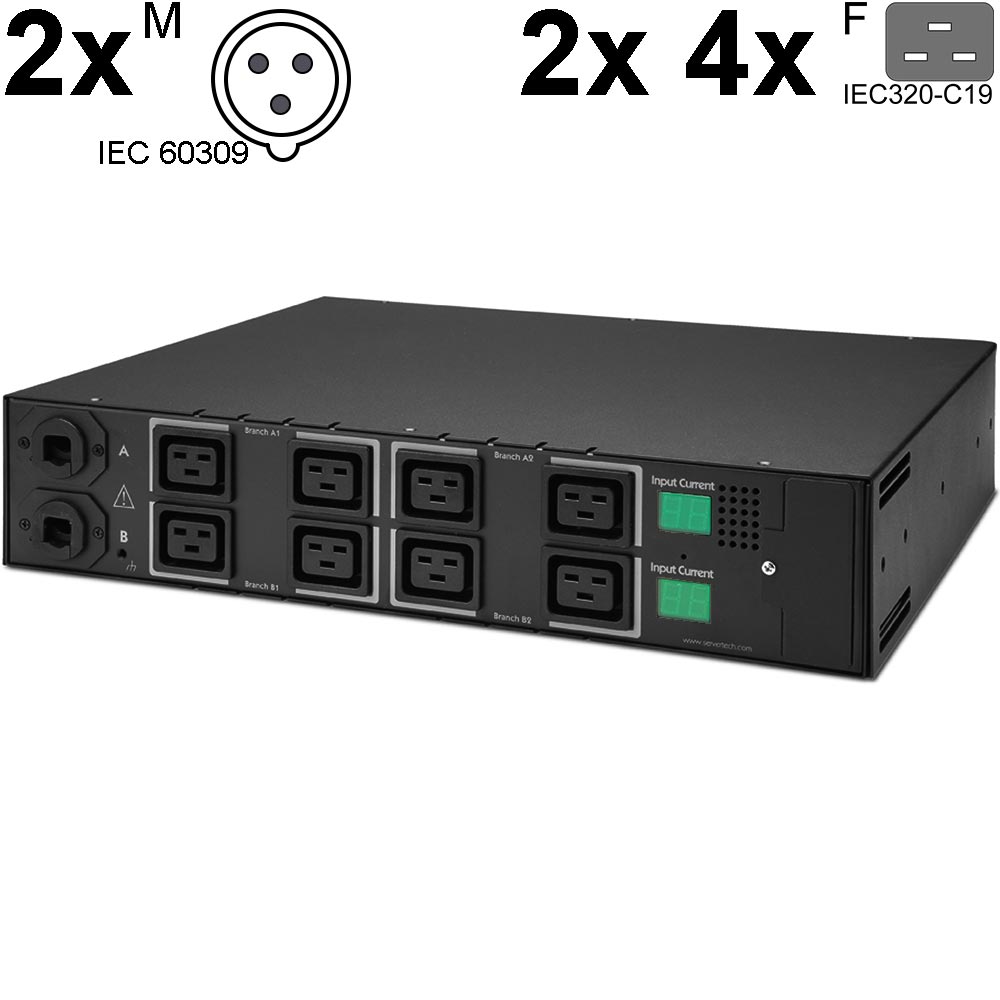

Leicht zugängliche Anschlüsse an der Gerätefront des Fail−Safe Transferschalters C−8HFE−P323
Die acht IEC-60320/C19 Kaltgeräteausgänge befinden sich an der Gerätefront, so dass neue Verbraucher jederzeit einfach angeschlossen werden können. Die bedeutet für Sie, dass Sie für (neue) aktive Komponenten mit nur einem Stromeingang direkt bei der Installation eine Redundanz bei der Stromversorgung herstellen können (vorausgesetzt es sind noch freie C19 Ausgangsbuchsen an Ihrem Fail-Safe C−8HFE−P323 frei).

Synchronisation der Phasen durch den Server Technology C−8HFE−P323
Der Fail-Safe Transfer Switch C-8HFE-P323 selbst wird von zwei separaten Strom­ein­speisungen über externe USVen versorgt, deren Phasen nicht synchronisiert sein müssen.
Die Synchronisation der Phasen wird vom Transferschalter C-8HFE-P323 dank einer von Server Technology patentierten Technik übernommen. Dieses ist – neben der schon erwähnten Lastverteilung – ein weiteres Alleinstellungsmerkmal der Tranferschalter aus der Fail-Safe Baureihe (FSTS-Serie) von ServerTech!

Features des Metered Fail-Safe Transfer Switch C−8HFE−P323 von Server Technology auf einen Blick

• Redundante Stromversorgung für Single-Power Geräte
• Messung des Eingangsstroms je Eingangs – Echtzeitdarstellung der Eingnagsstrommessung auf LED Anzeigen an der Gerätefront
• Lastverteilung auf beide Eingänge im "Normalbetrieb"
• Umschaltung im Millisekundenbereich (10ms ~ 16ms) bei Ausfall einer Stromversorgung an einem Eingang
• Eingangsleistung: 14,6kW (2x 7,3kW @230V)
• Eingangsstrom 64A (32A je Eingang)
• Unterstützt den Betrieb mit nicht synchronisierten AC-Wellenformen
