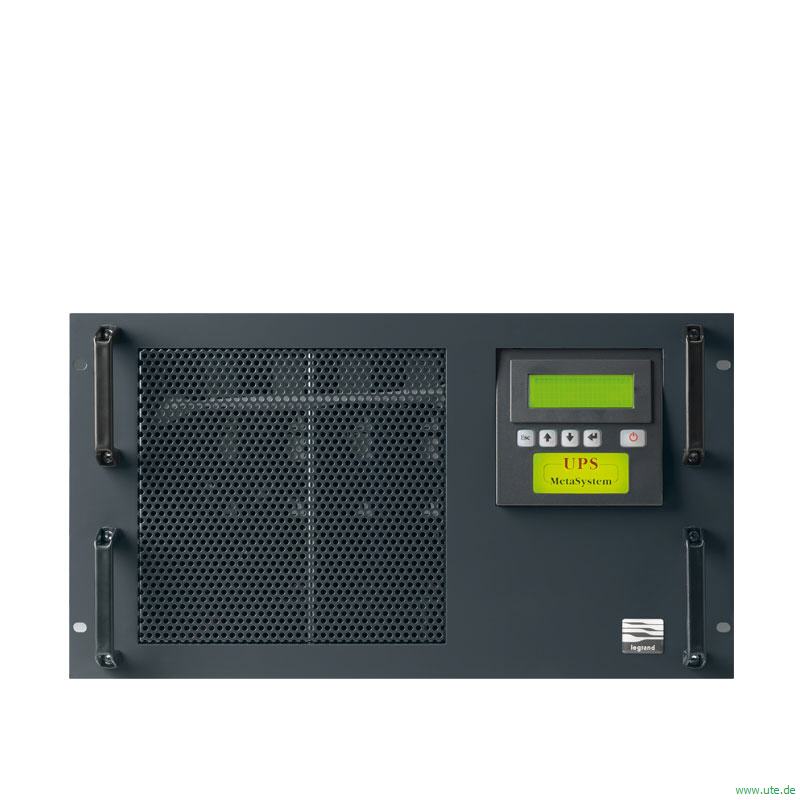

Modulare 1-phasige 19-Zoll Rack USV-Anlage von 1,25 bis 5 kVA
Die MEGALINE RACK von legrand ist eine modulare USV-Anlage, redundant und bis 5 kVA skalierbar mit herausragenden Leistungs und Funktionsmerkmalen.
Aus der Modularbauweise der MEGALINE RACK ergeben sich zahlreiche Vorteile für den Anwender: So bietet die MegaLine die Möglichkeit der Anpassung an die verschiedenen Leistungsanforderungen, Autonomien und an die Redundanz.
Die MegaLine Rack Serie überzeugt durch den benutzerfreundlichen und einfachen Aufbau des Systems von einer Minimalkonfiguration mit einem Leistungsboards (1,25 kVA) bis hin zu einem Maximum mit vier Leistungsboards (5 kVA).
Aus der Modularbauweise ergeben sich zahlreiche Vorteile für den Anwender: So bietet die MegaLine Rack die Möglichkeit der Anpassung an die verschiedenen Leistungsanforderungen, Autonomien und an die Redundanz.
Einphasiges modulares 19" Rack USV-System (1,25 — 5 kVA)
Die MegaLine überzeugt durch den benutzerfreundlichen und einfachen Aufbau des Systems von einer Minimalkonfiguration mit einem Leistungsboards (1,25 kVA) bis hin zu einem Maximum mit vier Leistungsboards (5 kVA).
Einphasiges modulare 19-Zoll Online-Doppelwandler USV
Die MegaLine Anlagen RACK warten nicht nur mit den Vorteilen der Online-Doppelwandler Technologie auf, sondern sie bieten auch Performances und Funktionen, die den Spitzenstandards in ihrer Klasse gerecht werden.
Die vier Einzelgehäusemodelle (1250 bis 5000 VA Rackversionen) sind für die Aufnahme von maximal vier Leistungsmodulen und vier Batteriesätzen ausgerichtet.
Paralleles "Load Sharing": Bei Ausfall eines Moduls versorgen die anderen Module das Gerät weiter und teilen den Lastanteil des ausgefallenen Moduls unter sich auf - und das ohne Unterbrechungs- und Umschaltzeiten. Eine maximale Verfügbarkeit und Zuverlässigkeit ist somit garantiert.
Optional erhältliche 19" Zusatz-Batterieschränke erlauben eine theoretisch unbegrenzte Erweiterung der Autonomiezeiten.
Technische Daten der 1-phasigen modularen, skalierbaren und redundanten 19−Zoll Rack USV MEGALINE Rack von legrand | ||||
---|---|---|---|---|
Artikelnummer | 310379 | 310381 | 310383 | 310385 |
Allgemeine Daten | ||||
Nennleistung [VA] | 1250 | 2500 | 3750 | 5000 |
Wirknennleistung [W] | 875 | 1750 | 2625 | 3500 |
Maximaler Ausbau [VA] | 5000 | |||
Maximaler Ausbau [W] | 3500 | |||
USV-Wirkprinzip | Dauerwandler Klasse 1 VFI-SS-111 | |||
USV-Systemaufbau | Modularer Aufbau, skalierbar und redundant N+X mit Leistungseinschüben 1250VA, untergebracht in einem Einzel-19- Zoll-Rack | |||
Eingang | ||||
Nenneingangsspannung | 230 V | |||
Eingangsspannungsbereich | 184 V ÷ 264 V bei 100% der Last | |||
Minimale Spannung Netzbetrieb | 100 V bei 50 % der Last | |||
THDi Stromklirrfaktor | < 3% | |||
Eingangsleistungsfaktor | > 0,99 ab 20% Last | |||
Eingangsfrequenz | 50 Hz / 60 Hz ± 2 % Autosensing | |||
Netzanschluss | Schukostecker/Klemmanschluss | |||
Ausgang | ||||
Ausgangsspannung | 230 V ± 1 % | |||
Ausgangsfrequenz | 50 Hz / 60 Hz synchronisiert | |||
Klirrfaktor Ausgangsspannung | < 1% bei nichtlinearer Last | |||
Wellenform | Sinus | |||
Crestfaktor | 3,5 : 1 | |||
Wirkungsgrad bei Netzbetrieb | 92% bei 100% Last | |||
Zulässige Überlast | 300 % für 1 s 200 % für 5 s 150 % für 30 s |
|||
Netzanschluss | Mehrfachsteckdose/Klemmanschluss | |||
Standardüberbrückungszeit | ||||
Überbrückungszeit | 13 Minuten | |||
Überbrückungszeiterweiterung | √ (ja) | |||
USV-Ausstattung | ||||
Bypass | Automatischer elektronischer Bypass (bei Überlast oder Störung) | |||
Meldungen und Alarme | Großes Display mit 4 alphanumerischen Zeilen, mehrfarbige LED-Statusanzeige, akustische Signale | |||
Kommunikationsports | 1 Port RS 232, 2 Logik-Ports | |||
Software USV Communicator | √ Kostenloser Download (mit vorheriger Registrierung und Aktivierungscode) |
|||
Schutzvorrichtungen | Elektronisch gegen Überlast, Kurzschluss und Tiefentladung Batteriesystem, Abschaltung bei Überbrückungszeitende, Einschaltstrombegrenzer von Verbrauchern, Anschlusssensor, Neutralleiter, Back-Feed-Protection (Rückspeiseschutzeinrichtung zumSpannungsschutz bei Batteriebetrieb und gezogenem Netzstecker), EPO-Kontakt (Abschaltung USV-Anlage im Notfall) | |||
Umgebungsbedingungen | ||||
Betriebstemperatur | 0°C bis 40°C | |||
Schutzgrad | IP21 | |||
Luftfeuchte | 20% bis 80% relative Luftfeuchtigkeit, nicht kondensierend | |||
Geräuschpegel in 1m Abstand | < 40 dBA | |||
Physische Eigenschaften/ Mechanische Daten | ||||
Nettogewicht (kg) | 23,5 | 34 | 43 | 53 |
Abmessungen (HxBxT) | 266 x 483 x 582 mm | |||
Installierte Leistungseinschübe | 1 | 2 | 3 | 4 |
Freie Slots Leistungserweiterung | 3 | 2 | 1 | - |
Installierte Batterie-Sets | 1 | 2 | 3 | 4 |
Freie Slots Überbrückungszeiterweiterung | 3 | 2 | 1 | - |
Zertifizierungen | ||||
Normen | EN 62040-1, EN 62040-2, EN 62040-3 |

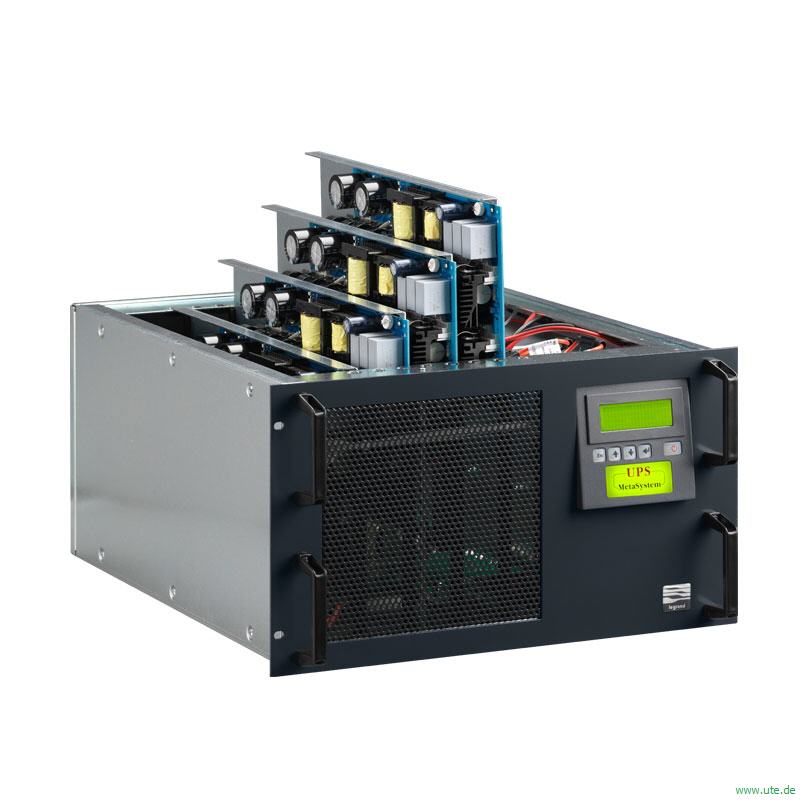

Leistungsboards (jeweils 1250VA)
Für jedes Unternehmen kommt der Augenblick, in dem es erforderlich ist, sowohl das Computernetz auszubauen als auch die USV-Anlage, die dieses Netzwerk sichert, anzupassen. Dank der Serie MEGALINE RACK sind die Kosten für die Erweiterung sehr gering. Es ist jederzeit möglich, die Leistung der MEGALINE RACK zu erhöhen, indem man im Gehäuse ein Leistungsboard hinzufügt.
Ein weiterer Vorteil ergibt sich aus der Möglichkeit, REDUNDANTE Konfigurationen zu erhalten (Installation von N+1 Boards für eine Leistung, die für eine Last zu liefern ist, die N Boards entspricht). Dies garantiert die totale Sicherheit der Last im Störungsfall.
Artikelnr. legrand 310835

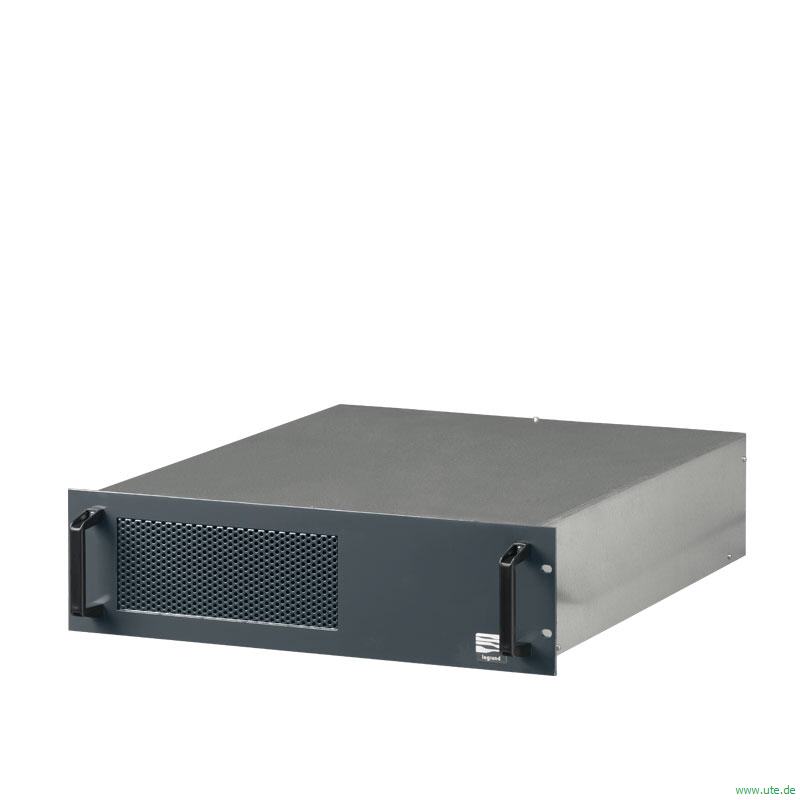

Manueller Bypass
Es ist möglich, die MegaLine RACK Modelle mit einem manuellen Bypass für die Wartung auszustatten, der es erlaubt, die USV aus ihrer Originalinstallation zu entfernen, ohne auf die Stromversorgung der Last zu verzichten und ohne “Spannungslöcher” zu schaffen. Dieses Bypass-Modell macht es möglich, alle Manöver auszuführen, die ohne Bypass bei ausgeschalteter USV ausgeführt werden müßten: z.B. Wartung, Upgrading, d.h. Erweiterung von Leistung und Autonomie. Dieser Bypass ist sehr einfach zu installieren; er ersetzt die Steckverbindung auf der Rückseite und läßt sich bequem wieder von der USV-Einheit entfernen.
Schnell-Ladeeinheiten
Bei großer Anzahl von Batteriekits und zusätzlichem Batteriegehäuse, kann ein zusätzliches Batterieladegerät eingebaut werden, um die erforderliche Gesamtnachladezeit zu verringern.
Artikelnr. legrand 310785
Technische Daten der 1-phasigen modularen, skalierbaren und redundanten 19−Zoll Rack USV MEGALINE Rack von legrand | ||||
---|---|---|---|---|
Artikelnummer | 310379 | 310381 | 310383 | 310385 |
Allgemeine Daten | ||||
Nennleistung [VA] | 1250 | 2500 | 3750 | 5000 |
Wirknennleistung [W] | 875 | 1750 | 2625 | 3500 |
Maximaler Ausbau [VA] | 5000 | |||
Maximaler Ausbau [W] | 3500 | |||
USV-Wirkprinzip | Dauerwandler Klasse 1 VFI-SS-111 | |||
USV-Systemaufbau | Modularer Aufbau, skalierbar und redundant N+X mit Leistungseinschüben 1250VA, untergebracht in einem Einzel-19- Zoll-Rack | |||
Eingang | ||||
Nenneingangsspannung | 230 V | |||
Eingangsspannungsbereich | 184 V ÷ 264 V bei 100% der Last | |||
Minimale Spannung Netzbetrieb | 100 V bei 50 % der Last | |||
THDi Stromklirrfaktor | < 3% | |||
Eingangsleistungsfaktor | > 0,99 ab 20% Last | |||
Eingangsfrequenz | 50 Hz / 60 Hz ± 2 % Autosensing | |||
Netzanschluss | Schukostecker/Klemmanschluss | |||
Ausgang | ||||
Ausgangsspannung | 230 V ± 1 % | |||
Ausgangsfrequenz | 50 Hz / 60 Hz synchronisiert | |||
Klirrfaktor Ausgangsspannung | < 1% bei nichtlinearer Last | |||
Wellenform | Sinus | |||
Crestfaktor | 3,5 : 1 | |||
Wirkungsgrad bei Netzbetrieb | 92% bei 100% Last | |||
Zulässige Überlast | 300 % für 1 s 200 % für 5 s 150 % für 30 s |
|||
Netzanschluss | Mehrfachsteckdose/Klemmanschluss | |||
Standardüberbrückungszeit | ||||
Überbrückungszeit | 13 Minuten | |||
Überbrückungszeiterweiterung | √ (ja) | |||
USV-Ausstattung | ||||
Bypass | Automatischer elektronischer Bypass (bei Überlast oder Störung) | |||
Meldungen und Alarme | Großes Display mit 4 alphanumerischen Zeilen, mehrfarbige LED-Statusanzeige, akustische Signale | |||
Kommunikationsports | 1 Port RS 232, 2 Logik-Ports | |||
Software USV Communicator | √ Kostenloser Download (mit vorheriger Registrierung und Aktivierungscode) |
|||
Schutzvorrichtungen | Elektronisch gegen Überlast, Kurzschluss und Tiefentladung Batteriesystem, Abschaltung bei Überbrückungszeitende, Einschaltstrombegrenzer von Verbrauchern, Anschlusssensor, Neutralleiter, Back-Feed-Protection (Rückspeiseschutzeinrichtung zumSpannungsschutz bei Batteriebetrieb und gezogenem Netzstecker), EPO-Kontakt (Abschaltung USV-Anlage im Notfall) | |||
Umgebungsbedingungen | ||||
Betriebstemperatur | 0°C bis 40°C | |||
Schutzgrad | IP21 | |||
Luftfeuchte | 20% bis 80% relative Luftfeuchtigkeit, nicht kondensierend | |||
Geräuschpegel in 1m Abstand | < 40 dBA | |||
Physische Eigenschaften/ Mechanische Daten | ||||
Nettogewicht (kg) | 23,5 | 34 | 43 | 53 |
Abmessungen (HxBxT) | 266 x 483 x 582 mm | |||
Installierte Leistungseinschübe | 1 | 2 | 3 | 4 |
Freie Slots Leistungserweiterung | 3 | 2 | 1 | - |
Installierte Batterie-Sets | 1 | 2 | 3 | 4 |
Freie Slots Überbrückungszeiterweiterung | 3 | 2 | 1 | - |
Zertifizierungen | ||||
Normen | EN 62040-1, EN 62040-2, EN 62040-3 |
