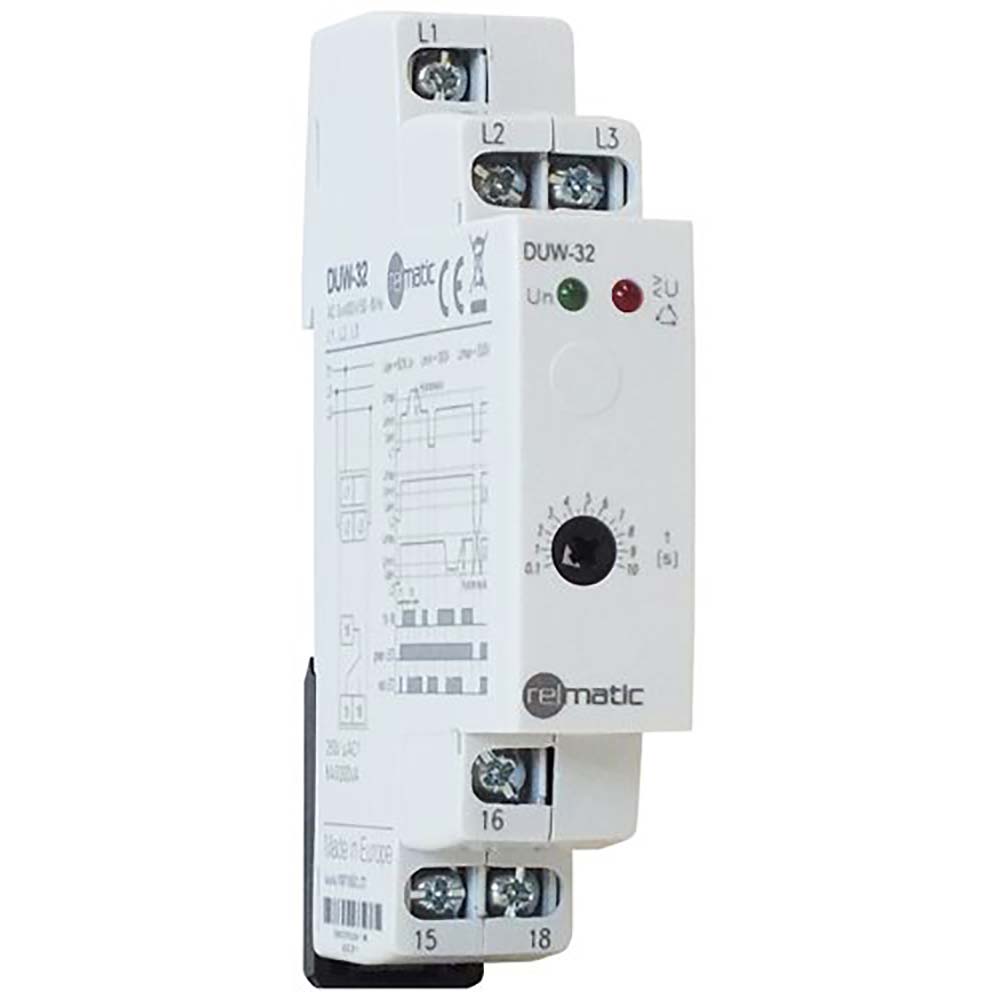

3-Phasenüberwachungsrelais: DUW-32 von Relmatic
Drucken
Dreiphasenüberwachungsrelais 400V - ohne Nullleiterüberwachung
DUW-32 3-Phasenüberwachung
DUW-32 3-Phasenüberwachung
DUW-32 3-Phasenüberwachung
DUW-32 3-Phasenüberwachung
Das 3-Phasen-Überwachungsrelais DUW-32 von Relmatic überwacht das Dreiphasen-Netz auf die richtige Phasenfolge, sowie auf den Ausfall einer Phase.

3-Phasenüberwachungsrelais: DUW-32 von Relmatic

Bewertung: Noch nicht bewertet

Dreiphasenüberwachungsrelais 400V

  • Überwachungsrelais: Phasenfolge, Phasenausfall und Unterspannungsüberwachung <75% Un
Variante
Verkaufspreis73,40 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 73,40 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Nicht lagernd. Lieferzeit ca. 2 Wochen
Artikelnummer: Relmatic DUW-32
Dreiphasenüberwachungsrelais 400V - ohne Nullleiterüberwachung
Allg. Produktbeschreibung

relmatic DUW-32: Dreiphasenüberwachungsrelais – ohne Nullleiterüberwachung

Das Dreiphasen-Überwachungsrelais DUW-32 überwacht das Dreiphasen-Netz auf die richtige Phasenfolge, sowie auf den Ausfall einer Phase.

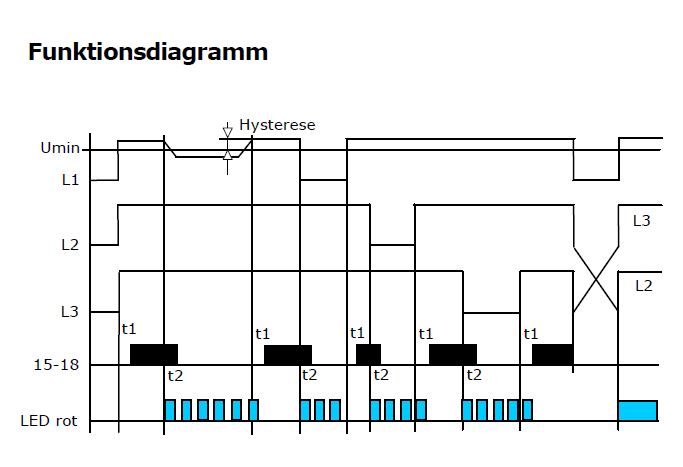

Die Versorgung des Gerätes erfolgt über den Messkreis L1 – L2 – L3. Im Normalbetrieb ist das Ausgangsrelais angezogen. Bei Phasenfolge-Verletzung, Ausfall einer Phase, oder Absinken der Spannung unter 75% der Nennspannung fällt das Ausgangsrelais ab. Der Fehler wird durch die rote LED entsprechend angezeigt. Um kurze Störungen auf dem Netz zeitlich zu überbrücken, kann die Ausschaltzeit t2 mit dem Potentiometer von 0.1 bis 10 Sekunden verzögert werden.



  • 3 / 4 Überwachungsbereiche
    • Phasenfolge
    • Ausfall einer Phase
    • ohne Nullleiterüberwachung
    • Unterspannung < 75% von Nennspannung

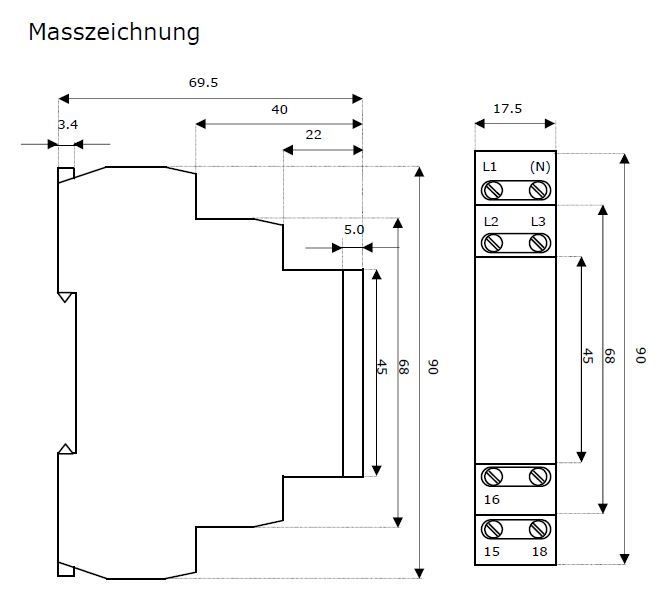

  • DIN 45 mm Gehäuse
    Mit seinem genormten Gehäuse kann das Spannungsüberwachungsrelais hinter der Abdeckung mit einem 45 mm Ausschnitt installiert werden. Die Funktions- und Schaltzustandsanzeigen (LED’s) sind ersichtlich, wobei die Anschlüsse geschützt hinter der Abdeckung zu liegen kommen.
  • extrem kompakte Bauform
    nur 17.5 mm Breite im Schaltschrank nötig.

8 A Wechselkontakt
Der Ausgangskontakt vermag eine Leistung von 2500 VA (8 A / 250 V AC1) zu schalten.



Spezifikation
  • Überwachungsrelais: Phasenfolge, Phasenausfall und Unterspannungsüberwachung <75% Un

Eingangsseite

  • Versorgungs- und Messklemmen: L1 - L2 - L3
  • Versorgungs- und Messspannung: 3 x 400 V AC
  • max. Dauerspannung: 3 x 460 V AC
  • Höchstüberspannung: < 1 ms: 3 x 500 V AC
  • Leistungsaufnahme: max. 2 VA

Einstellung und Genauigkeit

  • Unterbereich (Umin.): 75 % Un
  • Hysterese: 5 %
  • Zeitverzögerung t1: max. 500 ms
  • Zeitverzögerung t2: einstellbar 0.1 - 10 s

Ausgangsseite

  • Anzahl Kontakte: 1 Wechsler
  • Schaltspannung: 250 V AC1 / 24 V DC
  • Schaltstrom / Kontaktmaterial: 8 A / AC1 / AgNi
  • max. Einschaltstrom: 10 A
  • Schaltleistung: 2000 VA / AC1, 240 W / DC
  • min. Schaltleistung: DC 500 mW
  • Ausgangsanzeige: LED rot / grün

Allgemeine Daten

  • Umgebungstemperatur: -20°C … +55°C
  • Lagertemperatur: -30°C … +70°C
  • Prüfspannung: Spule / Kontakt 4 kV
  • Einbaulage: beliebig
  • Befestigung: DIN - Schiene EN 50022-35
  • Schutzart: Frontseite IP 40
  • Spannungsbegrenzungsklasse: III
  • Verschmutzungsgrad: 2
  • Anschlussquerschnitt: Draht max 2x2.5 qmm oder 1x4 qmm
    • mit Hülse max. 1x2.5 qmm oder 2x1.5 qmm
  • Gewicht: 67 g
  • Normen: EN 60255-6, EN 61010-1

Auch gesucht unter: relamatik, relamaitik, duw31, duw-31, duw32, duw-32n, duw32n, duw-32-n

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation
  • Überwachungsrelais: Phasenfolge, Phasenausfall und Unterspannungsüberwachung <75% Un

Eingangsseite

  • Versorgungs- und Messklemmen: L1 - L2 - L3
  • Versorgungs- und Messspannung: 3 x 400 V AC
  • max. Dauerspannung: 3 x 460 V AC
  • Höchstüberspannung: < 1 ms: 3 x 500 V AC
  • Leistungsaufnahme: max. 2 VA

Einstellung und Genauigkeit

  • Unterbereich (Umin.): 75 % Un
  • Hysterese: 5 %
  • Zeitverzögerung t1: max. 500 ms
  • Zeitverzögerung t2: einstellbar 0.1 - 10 s

Ausgangsseite

  • Anzahl Kontakte: 1 Wechsler
  • Schaltspannung: 250 V AC1 / 24 V DC
  • Schaltstrom / Kontaktmaterial: 8 A / AC1 / AgNi
  • max. Einschaltstrom: 10 A
  • Schaltleistung: 2000 VA / AC1, 240 W / DC
  • min. Schaltleistung: DC 500 mW
  • Ausgangsanzeige: LED rot / grün

Allgemeine Daten

  • Umgebungstemperatur: -20°C … +55°C
  • Lagertemperatur: -30°C … +70°C
  • Prüfspannung: Spule / Kontakt 4 kV
  • Einbaulage: beliebig
  • Befestigung: DIN - Schiene EN 50022-35
  • Schutzart: Frontseite IP 40
  • Spannungsbegrenzungsklasse: III
  • Verschmutzungsgrad: 2
  • Anschlussquerschnitt: Draht max 2x2.5 qmm oder 1x4 qmm
    • mit Hülse max. 1x2.5 qmm oder 2x1.5 qmm
  • Gewicht: 67 g
  • Normen: EN 60255-6, EN 61010-1

Auch gesucht unter: relamatik, relamaitik, duw31, duw-31, duw32, duw-32n, duw32n, duw-32-n
