Leckstromüberwachung: ProSLS von ISKRA
Drucken
kontinuierliche Überwachung von Leckströmen bei Überspannungsschutz-Modulen
ueberspannungsschutz_ueberwachung_iskra_prosls
ueberspannungsschutz_ueberwachung_iskra_prosls_installationsbeispiel
ueberspannungsschutz_ueberwachung_iskra_prosls_abmessungen

Leckstromüberwachung: ProSLS von ISKRA

Bewertung: Noch nicht bewertet
Artikelnummer: I-130550
kontinuierliche Überwachung von Leckströmen bei Überspannungsschutz-Modulen
Allg. Produktbeschreibung

Leckstromüberwachung bei Überspannungsschutz-Modulen

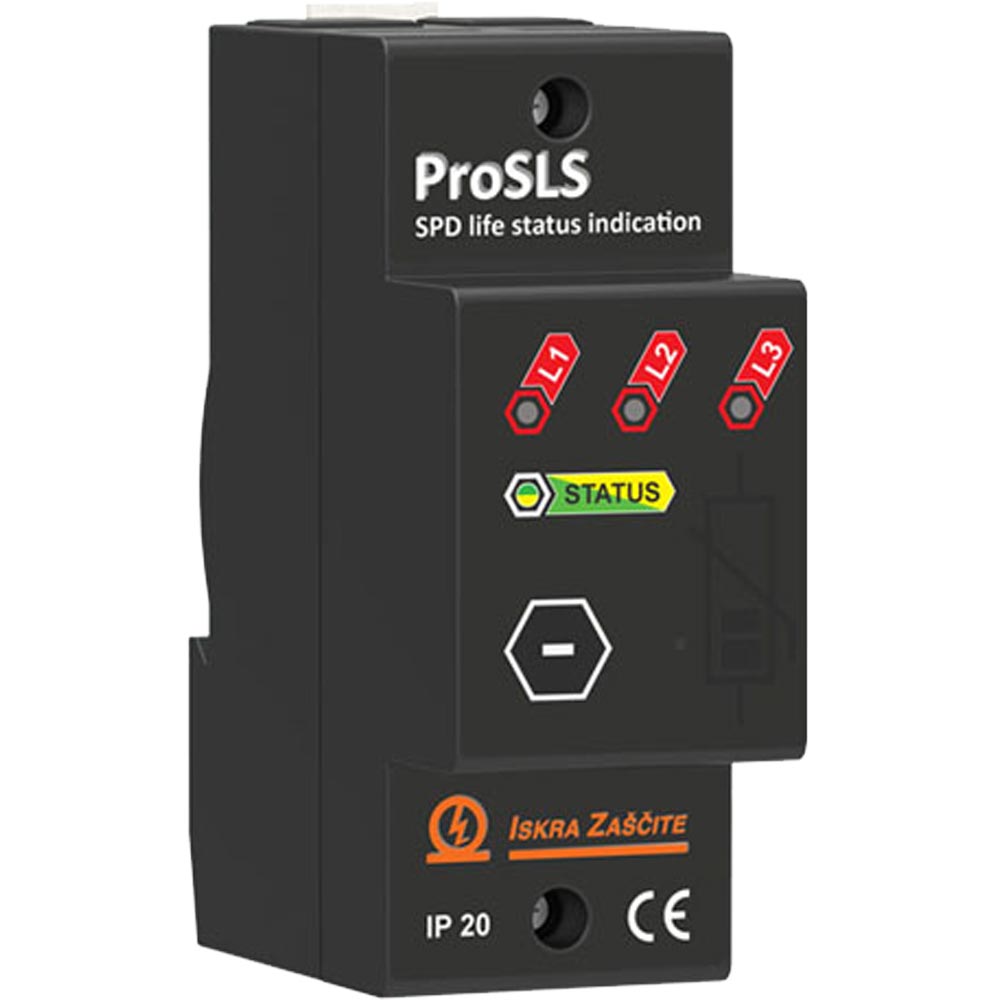

Der ProSLS ist ein Modul, das kontinuierlich SPD (Surge Protective Devices)-Leckströme überwacht.

Warum ist die Messung von Leckströmen beim Überspannungsschutz so wichtig?

Leckströme sind die genauesten Indikatoren für den Lebensstatus des Überspannungsschutzes.
Durch das Messen von Leckströmen sind Sie in der Lage genaue Vorhersagen über die Lebenserwartung des Überspannungsschutzes zu treffen. Dieses schützt Ihre Elektroinstallation vor einem plötzlichen Versagen des Überspannungsschutzes.

Wie funktioniert die Vorhersage über die Lebenserwartung des Überspannungsschutzes per Leckstrommessung?

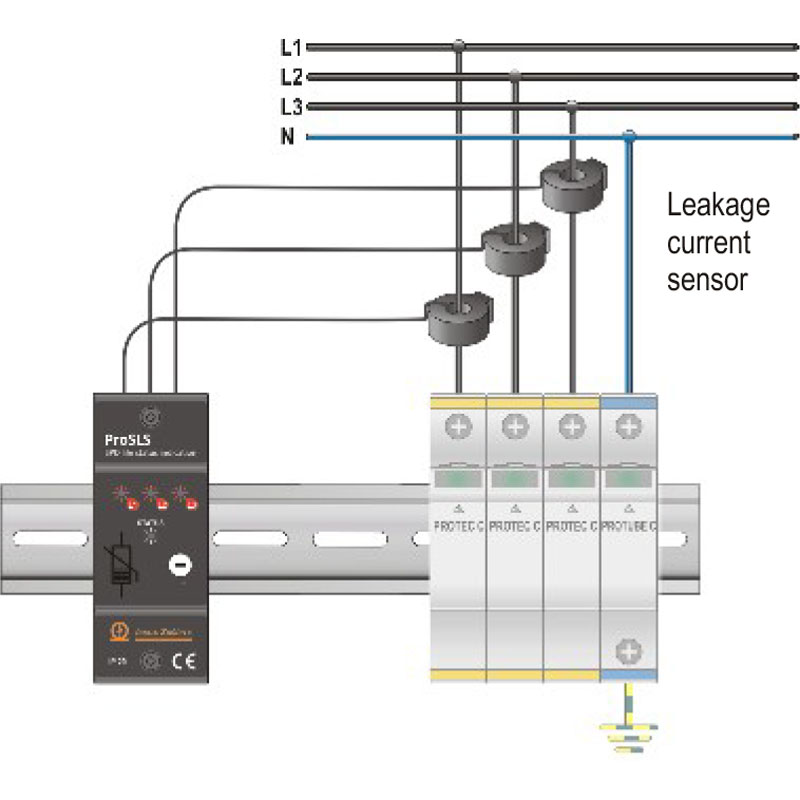

Ein interner Strom-Messwandler mißt Leckströme bereits ab einem Wert von 200µA, bis hoch zu 30mA. Es werden 3 Meßspulen mitgeliefert mit denen, angeschlossen jeweils an die Eingangsphase der jeweiligen Überspannungsschutzbausteine, die Leckströme von bis zu 3 Überspannungsableitern erfaßt werden können. Bei der Erstinstallation wird innerhalb der ersten Betriebsminute der gemessene Leckstromwert als Referenz genommen und falls der Leckstrom um ca. 400% über den Referenzwert ansteigen sollte löst der ProSLS einen Alarmton aus und schließt einen Alarmkontakt. Zusätzlich angeschlossene Bausteine, wie bpsw. der ProALARM II von ISKRA , können dann diese Alarmmeldung via Ethernet weiter übertragen. Das Überspannungsschutz-Überwachungsmodul ProSLS wird von einer Batterie gespeist und mißt die Leckströme alle 15 Minuten. Falls dabei ein Ansteigen des Leckstromes gemessen werden sollte, mißt der ProSLS für die nächsten 15 Minuten permanent den Leckstrom um eventuelle Fehlalarme, ausgelöst durch Netz-TOV* oder Spikes, mit hoher Sicherheit ausschliessen zu können.



Informationen über Leckströme per Netzwerk auslesen

Der ProSLS besitzt Remote-Kontakte, so dass er zusammen mit dem Überwachungsmodul ProALARAM II installiert werden kann. Dieses versetzt Sie in die Lage die Informationen, die der ProSLS liefert nicht nur am Mess- und Überwachungspunkt abzulesen, sondern diese auch über das Netzwerk einzusehen.

Features des Moduls zur Leckstromüberwachung beim Überspannungsschutz: ProSLS von ISKRA

  • Automatische Anpassung an alle Größen und Modelle von Überspannungsschutz-Modulen
  • Erkennung von Nullleckstrom eines abgezogenen Überspannungs-Schutzgerätes
  • Kompatibel mit  dem "Kommunikation über Ethernet"-Modul ProALARM II
  • Dreifach Status-Anzeige: Überspannungsschutz OK, Wechsel des Überspannungsschutzes notwendig, fehlgeschlagen
  • Erfüllt die Normen: IEC / EN 61326-1

*TOV sind "lang anhaltende temporäre Überspannungen" deren Ursachen meist in verschiedenen Fehlerzuständen in- und außerhalb einer Niederspannungsverbraucheranlage eines Gebäudes zu finden sind, aber auch Erdfehler auf der Hochspannungsseite von Ortsnetz-Transformatoren als Ursache haben können.

Spezifikation

Technische Daten des Überspannungs-Überwachungsmoduls ProSLS von ISKRA

Technische Daten des Überwachungsmoduls für Leckströme bei Überspannungsschutzbausteine
Elektrische Eigenschaften
Niedrigster messbarer Strom 100µA
Mechanische Eigenschaften
Temperaturbereich - 30°C ... + 70°C
Schutzart IP20
Gehäusematerial Thermokunststoff, Gehäusefestigkeit nach UL 94 V-0
Montage Hutschienenmontage
35mm DIN-Rail, EN 60715
Austauschbare Batterie (CR2477) Batterielebensdauer 8 Jahre
Fernkontakte  1A, 125V AC / 30V DC
Maße, Gewicht und Verpackung
Maße DIN 43880 2TE
Gewicht pro Stück 180g

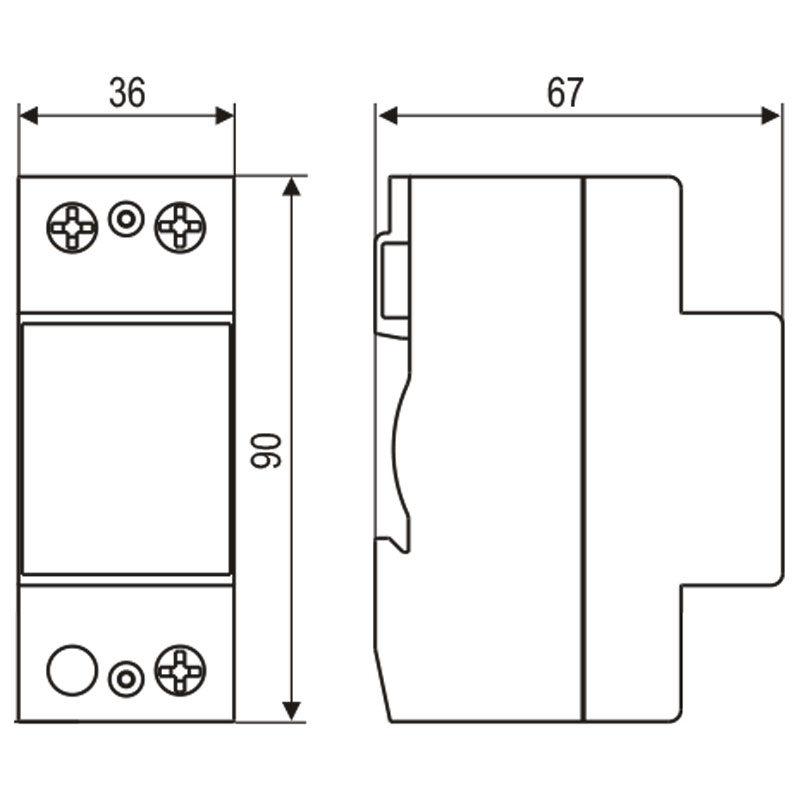

Abmessungen (HxTxB) 90 x 67 x 36 mm
Abmessungen der Verpackung (pro Einheit) 106 x 73,5 x 58 mm

Features des Moduls zur Leckstromüberwachung beim Überspannungsschutz: ProSLS von ISKRA

  • Automatische Anpassung an alle Größen und Modelle von Überspannungsschutz-Modulen
  • Erkennung von Nullleckstrom eines abgezogenen Überspannungs-Schutzgerätes
  • Kompatibel mit  dem "Kommunikation über Ethernet"-Modul ProALARM II
  • Dreifach Status-Anzeige: Überspannungsschutz OK, Wechsel des Überspannungsschutzes notwendig, fehlgeschlagen
  • Erfüllt die Normen: IEC / EN 61326-1

Lieferumfang des Überwachungsbausteins für Überspannungs-Ableiter ProSLS

  • 1 x ProSLS: Überspannungs-Überwachungsmodul für Leckströme: zur Überwachung von leckströmen beim Überspannungsschutz
  • 3 x passende Meßspulen für den ProSLS

Leckstromüberwachung bei Überspannungsschutz-Modulen

Der ProSLS ist ein Modul, das kontinuierlich SPD (Surge Protective Devices)-Leckströme überwacht.

Warum ist die Messung von Leckströmen beim Überspannungsschutz so wichtig?

Leckströme sind die genauesten Indikatoren für den Lebensstatus des Überspannungsschutzes.
Durch das Messen von Leckströmen sind Sie in der Lage genaue Vorhersagen über die Lebenserwartung des Überspannungsschutzes zu treffen. Dieses schützt Ihre Elektroinstallation vor einem plötzlichen Versagen des Überspannungsschutzes.

Wie funktioniert die Vorhersage über die Lebenserwartung des Überspannungsschutzes per Leckstrommessung?
Ein interner Strom-Messwandler mißt Leckströme bereits ab einem Wert von 200µA, bis hoch zu 30mA. Es werden 3 Meßspulen mitgeliefert mit denen, angeschlossen jeweils an die Eingangsphase der jeweiligen Überspannungsschutzbausteine, die Leckströme von bis zu 3 Überspannungsableitern erfaßt werden können. Bei der Erstinstallation wird innerhalb der ersten Betriebsminute der gemessene Leckstromwert als Referenz genommen und falls der Leckstrom um ca. 400% über den Referenzwert ansteigen sollte löst der ProSLS einen Alarmton aus und schließt einen Alarmkontakt. Zusätzlich angeschlossene Bausteine können dann diese Alarmmeldung via Ethernet weiter übertragen. Das Überspannungsschutz-Überwachungsmodul ProSLS wird von einer Batterie gespeist und mißt die Leckströme alle 15 Minuten. Falls dabei ein Ansteigen des Leckstromes gemessen werden sollte, mißt der ProSLS für die nächsten 15 Minuten permanent den Leckstrom um eventuelle Fehlalarme, ausgelöst durch Netz-TOV* oder Spikes, mit hoher Sicherheit ausschliessen zu können.



Informationen über Leckströme per Netzwerk auslesen

Der ProSLS besitzt Remote-Kontakte, so dass er zusammen mit dem Überwachungsmodul ProALARAM II installiert werden kann. Dieses versetzt Sie in die Lage die Informationen, die der ProSLS liefert nicht nur am Mess- und Überwachungspunkt abzulesen, sondern diese auch über das Netzwerk einzusehen.

Features des Moduls zur Leckstromüberwachung beim Überspannungsschutz: ProSLS von ISKRA

  • Automatische Anpassung an alle Größen und Modelle von Überspannungsschutz-Modulen
  • Erkennung von Nullleckstrom eines abgezogenen Überspannungs-Schutzgerätes
  • Kompatibel mit  dem "Kommunikation über Ethernet"-Modul ProALARM II
  • Dreifach Status-Anzeige: Überspannungsschutz OK, Wechsel des Überspannungsschutzes notwendig, fehlgeschlagen
  • Erfüllt die Normen: IEC / EN 61326-1

*TOV sind "lang anhaltende temporäre Überspannungen" deren Ursachen meist in verschiedenen Fehlerzuständen in- und außerhalb einer Niederspannungsverbraucheranlage eines Gebäudes zu finden sind, aber auch Erdfehler auf der Hochspannungsseite von Ortsnetz-Transformatoren als Ursache haben können.

Downloads

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des Überspannungs-Überwachungsmoduls ProSLS von ISKRA

Technische Daten des Überwachungsmoduls für Leckströme bei Überspannungsschutzbausteine
Elektrische Eigenschaften
Niedrigster messbarer Strom 100µA
Mechanische Eigenschaften
Temperaturbereich - 30°C ... + 70°C
Schutzart IP20
Gehäusematerial Thermokunststoff, Gehäusefestigkeit nach UL 94 V-0
Montage Hutschienenmontage
35mm DIN-Rail, EN 60715
Austauschbare Batterie (CR2477) Batterielebensdauer 8 Jahre
Fernkontakte  1A, 125V AC / 30V DC
Maße, Gewicht und Verpackung
Maße DIN 43880 2TE
Gewicht pro Stück 180g
Abmessungen (HxTxB) 90 x 67 x 36 mm
Abmessungen der Verpackung (pro Einheit) 106 x 73,5 x 58 mm

Features des Moduls zur Leckstromüberwachung beim Überspannungsschutz: ProSLS von ISKRA

  • Automatische Anpassung an alle Größen und Modelle von Überspannungsschutz-Modulen
  • Erkennung von Nullleckstrom eines abgezogenen Überspannungs-Schutzgerätes
  • Kompatibel mit  dem "Kommunikation über Ethernet"-Modul ProALARM II
  • Dreifach Status-Anzeige: Überspannungsschutz OK, Wechsel des Überspannungsschutzes notwendig, fehlgeschlagen
  • Erfüllt die Normen: IEC / EN 61326-1

Lieferumfang des Überwachungsbausteins für Überspannungs-Ableiter ProSLS

  • 1 x ProSLS: Überspannungs-Überwachungsmodul für Leckströme: zur Überwachung von leckströmen beim Überspannungsschutz
  • 3 x passende Meßspulen für den ProSLS

Leckstromüberwachung bei Überspannungsschutz-Modulen

Der ProSLS ist ein Modul, das kontinuierlich SPD (Surge Protective Devices)-Leckströme überwacht.

Warum ist die Messung von Leckströmen beim Überspannungsschutz so wichtig?

Leckströme sind die genauesten Indikatoren für den Lebensstatus des Überspannungsschutzes.
Durch das Messen von Leckströmen sind Sie in der Lage genaue Vorhersagen über die Lebenserwartung des Überspannungsschutzes zu treffen. Dieses schützt Ihre Elektroinstallation vor einem plötzlichen Versagen des Überspannungsschutzes.

Wie funktioniert die Vorhersage über die Lebenserwartung des Überspannungsschutzes per Leckstrommessung?
Ein interner Strom-Messwandler mißt Leckströme bereits ab einem Wert von 200µA, bis hoch zu 30mA. Es werden 3 Meßspulen mitgeliefert mit denen, angeschlossen jeweils an die Eingangsphase der jeweiligen Überspannungsschutzbausteine, die Leckströme von bis zu 3 Überspannungsableitern erfaßt werden können. Bei der Erstinstallation wird innerhalb der ersten Betriebsminute der gemessene Leckstromwert als Referenz genommen und falls der Leckstrom um ca. 400% über den Referenzwert ansteigen sollte löst der ProSLS einen Alarmton aus und schließt einen Alarmkontakt. Zusätzlich angeschlossene Bausteine können dann diese Alarmmeldung via Ethernet weiter übertragen. Das Überspannungsschutz-Überwachungsmodul ProSLS wird von einer Batterie gespeist und mißt die Leckströme alle 15 Minuten. Falls dabei ein Ansteigen des Leckstromes gemessen werden sollte, mißt der ProSLS für die nächsten 15 Minuten permanent den Leckstrom um eventuelle Fehlalarme, ausgelöst durch Netz-TOV* oder Spikes, mit hoher Sicherheit ausschliessen zu können.



Informationen über Leckströme per Netzwerk auslesen

Der ProSLS besitzt Remote-Kontakte, so dass er zusammen mit dem Überwachungsmodul ProALARAM II installiert werden kann. Dieses versetzt Sie in die Lage die Informationen, die der ProSLS liefert nicht nur am Mess- und Überwachungspunkt abzulesen, sondern diese auch über das Netzwerk einzusehen.

Features des Moduls zur Leckstromüberwachung beim Überspannungsschutz: ProSLS von ISKRA

  • Automatische Anpassung an alle Größen und Modelle von Überspannungsschutz-Modulen
  • Erkennung von Nullleckstrom eines abgezogenen Überspannungs-Schutzgerätes
  • Kompatibel mit  dem "Kommunikation über Ethernet"-Modul ProALARM II
  • Dreifach Status-Anzeige: Überspannungsschutz OK, Wechsel des Überspannungsschutzes notwendig, fehlgeschlagen
  • Erfüllt die Normen: IEC / EN 61326-1

*TOV sind "lang anhaltende temporäre Überspannungen" deren Ursachen meist in verschiedenen Fehlerzuständen in- und außerhalb einer Niederspannungsverbraucheranlage eines Gebäudes zu finden sind, aber auch Erdfehler auf der Hochspannungsseite von Ortsnetz-Transformatoren als Ursache haben können.
