SAFETEC C(R) 160 (4+0) von ISKRA
Drucken
Steckbare Ableiter Klasse 2 mit u. ohne Fernmeldekontakt | Imax=40kA/Pol - vierpolig | Dauerspannung versch. Varianten erhältlich | IEC / EN / VDE: Klasse II / Typ 2 / C
ueberspannungsschutz_iskra_safetec_c-r-160-4-0

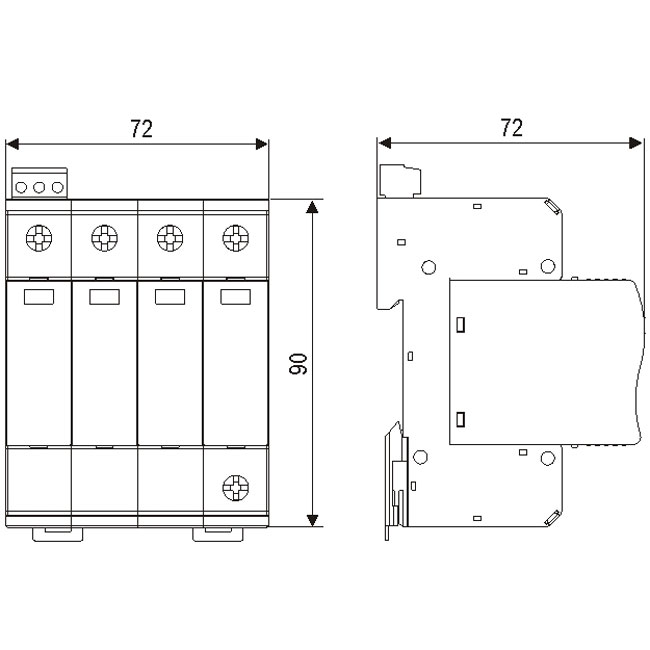

ueberspannungsschutz_iskra_safetec_c-r-160-4-0_abmessungen

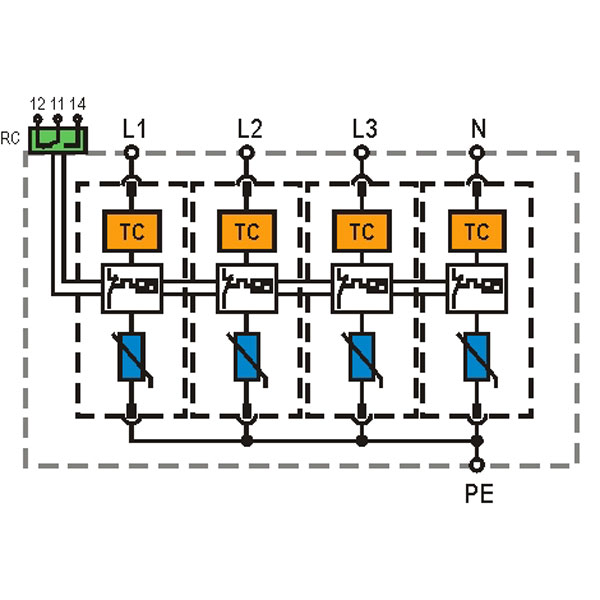

ueberspannungsschutz_iskra_safetec_c-r-160-4-0_anschlussdiagramm

SAFETEC C(R) 160 (4+0) von ISKRA

Bewertung: Noch nicht bewertet
Variante:
Artikelnummer: SAFETEC C(R) 160 (4+0)
Steckbare Ableiter Klasse 2 mit u. ohne Fernmeldekontakt | Imax=40kA/Pol - vierpolig | Dauerspannung versch. Varianten erhältlich | IEC / EN / VDE: Klasse II / Typ 2 / C
Spezifikation

Technische Daten der steckbaren Ableiter Klasse 2 für die Unterverteilung: SAFETEC C(R) 160 (4+0) Serie von ISKRA

Typ SAFETEC C(R) 160/xxx (4+0)
150 275 385 440
Elektische Eigenschaften
max. Dauerspannung (AC/DC) Uc 150/200 V 275/350 V 385/500 V 440/580 V
Nennableitstoßstrom (8/20) In 20 kA pro Pol 20 kA pro Pol 20 kA pro Pol 20 kA pro Pol
max. Ableitstrom (8/20) Imax 40 kA pro Pol 40 kA pro Pol 40 kA pro Pol 40 kA pro Pol
Schutzstufe Up < 1,1 kV < 1,5 kV < 2,2 kV < 2,3 kV
Restspannung bei 5kA (8/20) Ures < 0,7 kV < 1,1 kV < 1,3 kV < 1,6 kV
Netzfolgestrom Ifi Nein Nein Nein Nein
Ansprechzeit tA < 25 ns < 25 ns < 25 ns < 25 ns
Wärmeschutz   Ja Ja Ja Ja
Vorsicherung (Hauptverteilung > 125A)   125 A gL 125 A gL 125 A gL 125 A gL
TOV Immunität (für unbegrente Zeit)  UT 230 V 440 V 560 V 690 V
Mechanische Eigenschaften
Anzugsdrehmoment   max. 3,0 Nm
Temperaturbereich   -40°C ... + 80°C
Anschlussquerschnitt   35 mm2 (fest) / 25 mm2 (flexibel)
Montage   35 mm Hutschiene (DIN Rail), EN 60715
Schutzkalsse   IP 20
Anzeige der Abtrennvorrichtung   Rot
Physische Eigenschaften
Gehäusematerial   Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0
Größe DIN 43880   4 TE 4 TE 4 TE 4 TE
Gewicht pro Einheit
SAFETEC C 120/xxx (3+0)
  560 g 562 g 595 g 598 g
Gewicht pro Einheit
SAFETEC CR 120/xxx (3+0)
  568 g 570 g 603 g 606 g
Fernmeldekontakt
Fernsignal Kontakte   Ja, bei Typ SAFETEC CR 120/xxx (3+0)
Kontaktbelastung   AC: 250 V / 0,5 A; 125 V / 3 A
Anschlussquerschnitt (Fernsignal)   max 1,5 mm2
Anzugsdrehmoment für Fernsignal   0,25 Nm

Artikel und Bestellnummern des steckbaren Ableiters der Klasse 2 für die Unterverteilung: SAFETEC C(R) 160/xxx (4+0) von ISKRA

ArtieklnummerArtikelbezeichnungKurzbeschreibung
I-516025 SAFETEC C 160/150 (4+0) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
I-516026 SAFETEC CR 160/150 (4+0) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
mit Fernmeldekontakt
I-516027 SAFETEC C 160/275 (4+0) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
I-516028 SAFETEC CR 160/275 (4+0) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
mit Fernmeldekontakt
I-516638 SAFETEC C 160/385 (4+0) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
I-516639 SAFETEC CR 160/385 (4+0) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
mit Fernmeldekontakt
I-516029 SAFETEC C 160/440 (4+0) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
I-516030 SAFETEC CR 160/440 (4+0) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
mit Fernmeldekontakt

Weitere Artikel und Bestellnummern der mehrpoligen modularen Ableiter Klasse 2 für die Unterverteilung der aus SAFETEC C(R) Serie mit 40 kA pro Pol von ISKRA

ArtieklnummerArtikelbezeichnungKurzbeschreibung
I-516007 SAFETEC C 80/150 (2+0) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
I-516008 SAFETEC CR 80/150 (2+0) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
mit Fernmeldekontakt
I-516009 SAFETEC C 80/275 (2+0) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
I-516010 SAFETEC CR 80/275 (2+0) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
mit Fernmeldekontakt
I-516620 SAFETEC C 80/385 (2+0) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
I-516621 SAFETEC CR 80/385 (2+0) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
mit Fernmeldekontakt
I-516011 SAFETEC C 80/440 (2+0) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
I-516012 SAFETEC CR 80/440 (2+0) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
mit Fernmeldekontakt
I-516013 SAFETEC C 80/150 (1+1) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
I-516014 SAFETEC CR 80/150 (1+1) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
mit Fernmeldekontakt
I-516015 SAFETEC C 80/275 (1+1) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
I-516016 SAFETEC CR 80/275 (1+1) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
mit Fernmeldekontakt
I-516626 SAFETEC C 80/385 (1+1) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
I-516627 SAFETEC CR 80/385 (1+1) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
mit Fernmeldekontakt
I-516017 SAFETEC C 80/440 (1+1) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
I-516018 SAFETEC CR 80/440 (1+1) Imax = 40 kA pro Pol
UC = 440VAC 580VDC
TOV Immunität: 690V
mit Fernmeldekontakt
I-516019 SAFETEC C 120/150 (3+0) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
I-516020 SAFETEC CR 120/150 (3+0) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
mit Fernmeldekontakt
I-516021 SAFETEC C 120/275 (3+0) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
I-516022 SAFETEC CR 120/275 (3+0) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
mit Fernmeldekontakt
I-516632 SAFETEC C 120/385 (3+0) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
I-516633 SAFETEC CR 120/385 (3+0) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
mit Fernmeldekontakt
I-516023 SAFETEC C 120/440 (3+0) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
I-516024 SAFETEC CR 120/440 (3+0) Imax = 40 kA pro Pol
UC = 440VAC 580VDC
TOV Immunität: 690V
mit Fernmeldekontakt
I-516031 SAFETEC C 160/150 (3+1) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
I-516032 SAFETEC CR 160/150 (3+1) Imax = 40 kA pro Pol
UC = 150VAC / 200VDC
TOV Immunität: 230V
mit Fernmeldekontakt
I-516033 SAFETEC C 160/275 (3+1) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
I-516034 SAFETEC CR 160/275 (3+1) Imax = 40 kA pro Pol
UC = 275VAC / 350VDC
TOV Immunität: 440V
mit Fernmeldekontakt
I-516644 SAFETEC C 160/385 (3+1) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
I-516645 SAFETEC CR 160/385 (3+1) Imax = 40 kA pro Pol
UC = 385VAC / 500VDC
TOV Immunität: 560V
mit Fernmeldekontakt
I-516035 SAFETEC C 160/440 (3+1) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
I-516036 SAFETEC CR 160/440 (3+1) Imax = 40 kA pro Pol
UC = 440VAC / 580VDC
TOV Immunität: 690V
mit Fernmeldekontakt
Bestellnummern

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten der steckbaren Ableiter Klasse 2 für die Unterverteilung: SAFETEC C(R) 160 (4+0) Serie von ISKRA

Typ SAFETEC C(R) 160/xxx (4+0)
150 275 385 440
Elektische Eigenschaften
max. Dauerspannung (AC/DC) Uc 150/200 V 275/350 V 385/500 V 440/580 V
Nennableitstoßstrom (8/20) In 20 kA pro Pol 20 kA pro Pol 20 kA pro Pol 20 kA pro Pol
max. Ableitstrom (8/20) Imax 40 kA pro Pol 40 kA pro Pol 40 kA pro Pol 40 kA pro Pol
Schutzstufe Up < 1,1 kV < 1,5 kV < 2,2 kV < 2,3 kV
Restspannung bei 5kA (8/20) Ures < 0,7 kV < 1,1 kV < 1,3 kV < 1,6 kV
Netzfolgestrom Ifi Nein Nein Nein Nein
Ansprechzeit tA < 25 ns < 25 ns < 25 ns < 25 ns
Wärmeschutz   Ja Ja Ja Ja
Vorsicherung (Hauptverteilung > 125A)   125 A gL 125 A gL 125 A gL 125 A gL
TOV Immunität (für unbegrente Zeit)  UT 230 V 440 V 560 V 690 V
Mechanische Eigenschaften
Anzugsdrehmoment   max. 3,0 Nm
Temperaturbereich   -40°C ... + 80°C
Anschlussquerschnitt   35 mm2 (fest) / 25 mm2 (flexibel)
Montage   35 mm Hutschiene (DIN Rail), EN 60715
Schutzkalsse   IP 20
Anzeige der Abtrennvorrichtung   Rot
Physische Eigenschaften
Gehäusematerial   Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0
Größe DIN 43880   4 TE 4 TE 4 TE 4 TE
Gewicht pro Einheit
SAFETEC C 120/xxx (3+0)
  560 g 562 g 595 g 598 g
Gewicht pro Einheit
SAFETEC CR 120/xxx (3+0)
  568 g 570 g 603 g 606 g
Fernmeldekontakt
Fernsignal Kontakte   Ja, bei Typ SAFETEC CR 120/xxx (3+0)
Kontaktbelastung   AC: 250 V / 0,5 A; 125 V / 3 A
Anschlussquerschnitt (Fernsignal)   max 1,5 mm2
Anzugsdrehmoment für Fernsignal   0,25 Nm
