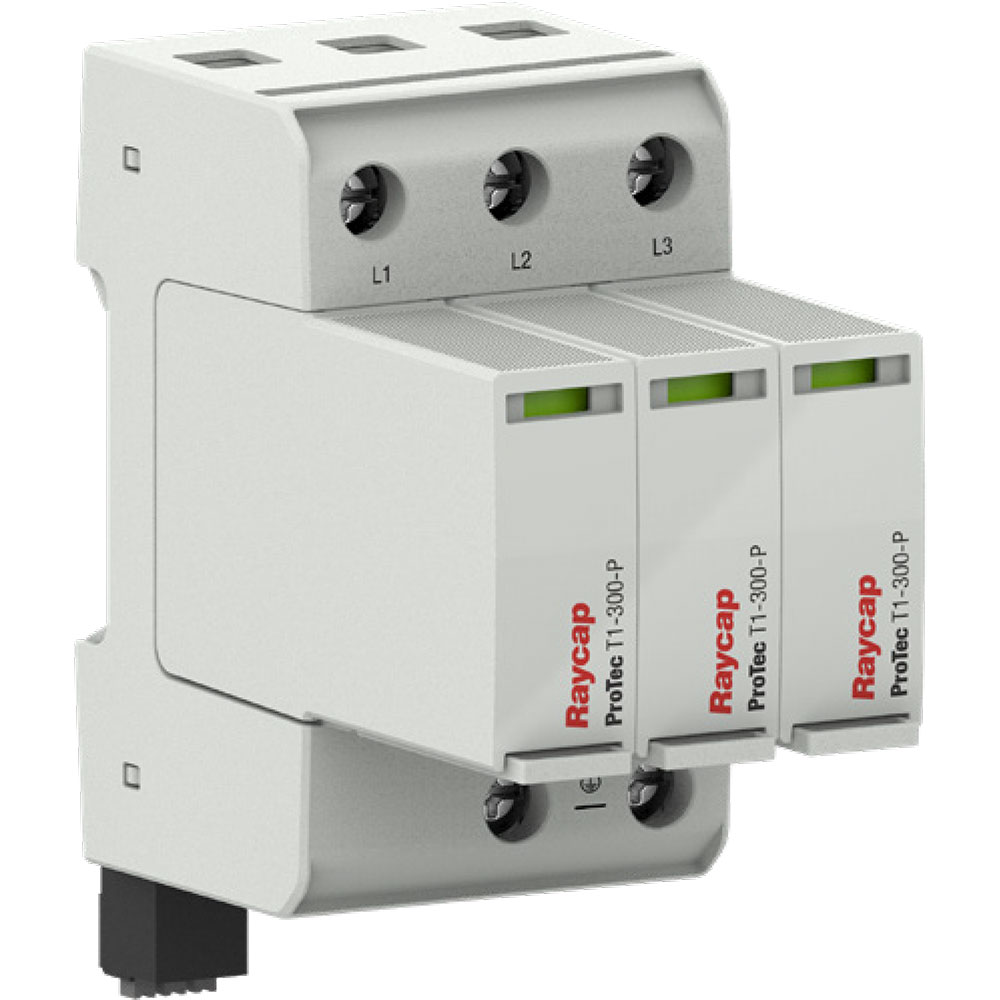

ProTec T1 3+0
Drucken
Steckbarer Überspannungsschutz | dreipolig | Typ 1+2 - Class I+II | mit u. ohne Fernmelde kontakten

ProTec T1 3+0

Bewertung: Noch nicht bewertet
  • Anwendungsgebiet: Hauptverteilung
  • Verteilungsnetze: TN-C
  • Schutzpfade: L-PEN
  • Ableitvermögen: Iimp = bis 12,5 kA (10/350 μs), In = bis 12,5 kA (8/20 μs)
  • EN/IEC/UL-Kategorie: Typ 1+2 / Class I+II / Typ 1CA
  • Technologie: Hochleistungs-Metalloxid-Varistor
  • Gehäuseausführung: Steckbar
  • Konformität: EN 61643−11:2012, IEC 61643−11:2011, UL 1449 4th Edition
Artikelnummer: Raycap ProTec T1-xxx-3+0(-R)
Raycap
Persönliche Beratung zu diesem Produkt
Steckbarer Überspannungsschutz | dreipolig | Typ 1+2 - Class I+II | mit u. ohne Fernmelde kontakten
Spezifikation

Techische Daten des dreipoligen, steckbaren Über­spannungs­schutz­geräts ProTec T1 3+0 von Raycap

  • Kombinierter Blitzstrom- und Überspannungsschutz
Kurzübersicht ProTec T1 3+0 Serie
Anwendungsgebiet Hauptverteilung
Verteilungsnetze TN-C
Schutzpfade L-PEN
Ableitvermögen Iimp = bis 12,5 kA (10/350 μs)
In = bis 12,5 kA (8/20 μs)
EN/IEC/UL-Kategorie Typ 1+2 / Class I+II / Typ 1CA
Technologie Hochleistungs-Metalloxid-Varistor
Gehäuseausführung Steckbar
Konformität EN 61643-11:2012
IEC 61643-11:2011
UL 1449 4th Edition
Technische Daten ProTec T1 3+0 Serie
ProTec T1-xxx-3+0(-R)  150 300 350 480 750
IEC
Nennspannung AC (50/60Hz) Uo/ Un 120 V 240 V 277 V 400 V 600 V
Höchste Dauerspannung (AC) Uc 150 V 300 V 350 V 480 V 750 V
Nennableitstoßstrom (8/20 μs) In 12,5 kA 12,5 kA 12,5 kA 10 kA 5 kA
Maximaler Ableitstoßstrom (8/20 μs) Imax 50 kA 50 kA 50 kA 50 kA 35 kA
Blitzstoßstrom (10/350 μs) Iimp 12,5 kA 12,5 kA 12,5 kA 10 kA 5 kA
Spezifische Energie W/R 39 kJ/Ω 39 kJ/Ω 39 kJ/Ω 25 kJ/Ω 6,25 kJ/Ω
Ladung Q 6,25 As 6,25 As 6,25 As 5 As 2,5 As
Schutzpegel Up 1000 V 1400 V 1500 V 2000 V 2700 V
Ansprechzeit tA < 25 ns
Vorsicherung (max) 315 A / 250 A gG 250 A gG
Kurzschlussfestigkeit (AC) ISCCR 25 kA / 50 kA 50 kA
TOV-Festigkeit 5s UT 175 V 337 V 403 V 581 V 871 V
TOV-Verhalten 120min UT 229 V 442 V 529 V 762 V 1143 V
  Modus Ausfallsicher Ausfallsicher Ausfallsicher Ausfallsicher Ausfallsicher
UL
Höchste Dauerspannung (AC) MCOV 150 V 300 V 350 V 480 V 750 V
Begrenzungsspannung VPR 600 V 900 V 1200 V 1500 V 2500 V
Nennableitstoßstrom (8/20 μs) In 20 kA 20 kA 20 kA 20 kA 20 kA
Kurzschlussfestigkeit (AC) SCCR 200 kA 150 kA 150 kA 200 kA 150 kA
Mechanische Eigenschaften
Betriebstemperaturbereich Ta -40ºC bis +85ºC [-40ºF ~ +185ºF]
Zulässige Luftfeuchtigkeit RH 5% … 95%
Einsatzhöhe über NN 4000 m [13123 ft]
Anzugsdrehmoment Mmax 4,5 Nm [39,9 Ibf·in]
Leiterquerschnitt (max) 35 mm2 (starr, mehrdrähtig) / 25 mm2 (feindrähtig)
2 AWG (starr, mehrdrähtig) / 4 AWG (feindrähtig)
Montageart 35-mm-Hutschiene, EN 60715
Schutzart IP 20 (eingebaut)
Gehäusematerial Thermoplast: Brennbarkeitsklasse UL 94 V-0
Schutz gegen thermische Überlastung ja
Funktions-/ Defektanzeige Meldeanzeige (grün / nicht grün)
Fernmeldekontakte (RC) optional
  RC-Schaltleistung AC: 250 V / 1A, 125 V / 1 A;
DC: 48 V / 0,5 A, 24 V / 0,5 A, 12 V / 0,5 A
  RC-Leiterquerschnitt (max) 1,5 mm2 (starr) / 16 AWG (starr)
Abmessungen DIN 43880 3 TE
Konformität/ Zulassungen
EN/IEC/UL-Kategorie Typ 1+2 / Class I+II / Typ 1CA
Konformität EN 61643−11:2012, IEC 61643−11:2011, UL 1449 4th Edition

Bestellinformationen
Bestellnummer 150 300 350 480 750
ProTec T1−xxx−3+0 R-590029 R-590031 R-590033 R-590035 R-590037
ProTec T1−xxx−3+0−R
(mit Fernmeldekontakten)		 R-590030 R-590032 R-590034 R-590036 R-590038
ProTec T1−xxx−P R-590002 R-590003 R-590004 R-590005 R-590006

Artikel und Bestellnummern der steckbaren Ableiters Klasse 1 und 2 für die Hauptverteilung aus der ProTec T1 3+0 Serie von Raycap

ArtikelnummerProduktbezeichnung/ Kurzbescheibung
R−590029 Raycap ProTec T1−150−3+0
Dreipoliger, steckbarer Ableiter für die Hauptverteilung
Iimp = 12,5 kA (10/350 μs)
In = 12,5 kA (8/20 μs)
Uc = 150V (AC)
R−590030 Raycap ProTec T1−150−3+0−R
Dreipoliger, steckbarer Ableiter mit Fernmeldekontakt für die Hauptverteilung
Iimp = 12,5 kA (10/350 μs)
In = 12,5 kA (8/20 μs)
Uc = 150V (AC)
R−590031 Raycap ProTec T1−300−3+0
Dreipoliger, steckbarer Ableiter für die Hauptverteilung
Iimp = 12,5 kA (10/350 μs)
In = 12,5 kA (8/20 μs)
Uc = 300V (AC)
R−590032 Raycap ProTec T1−300−3+0−R
Dreipoliger, steckbarer Ableiter mit Fernmeldekontakt für die Hauptverteilung
Iimp = 12,5 kA (10/350 μs)
In = 12,5 kA (8/20 μs)
Uc = 300V (AC)
R−590033 Raycap ProTec T1−350−3+0
Dreipoliger, steckbarer Ableiter für die Hauptverteilung
Iimp = 12,5 kA (10/350 μs)
In = 12,5 kA (8/20 μs)
Uc = 350V (AC)
R−590034 Raycap ProTec T1−350−3+0−R
Dreipoliger, steckbarer Ableiter mit Fernmeldekontakt für die Hauptverteilung
Iimp = 12,5 kA (10/350 μs)
In = 12,5 kA (8/20 μs)
Uc = 350V (AC)
R−590035 Raycap ProTec T1−480−3+0
Dreipoliger, steckbarer Ableiter für die Hauptverteilung
Iimp = 10 kA (10/350 μs)
In = 10 kA (8/20 μs)
Uc = 480V (AC)
R−590036 Raycap ProTec T1−480−3+0−R
Dreipoliger, steckbarer Ableiter mit Fernmeldekontakt für die Hauptverteilung
Iimp = 10 kA (10/350 μs)
In = 10 kA (8/20 μs)
Uc = 480V (AC)
R−590037 Raycap ProTec T1−750−3+0
Dreipoliger, steckbarer Ableiter für die Hauptverteilung
Iimp = 5 kA (10/350 μs)
In = 5 kA (8/20 μs)
Uc = 750V (AC)
R−590038 Raycap ProTec T1−750−3+0−R
Dreipoliger, steckbarer Ableiter mit Fernmeldekontakt für die Hauptverteilung
Iimp = 5 kA (10/350 μs)
In = 5 kA (8/20 μs)
Uc = 750V (AC)
Bestellnummern

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Techische Daten des dreipoligen, steckbaren Über­spannungs­schutz­geräts ProTec T1 3+0 von Raycap

  • Kombinierter Blitzstrom- und Überspannungsschutz
Kurzübersicht ProTec T1 3+0 Serie
Anwendungsgebiet Hauptverteilung
Verteilungsnetze TN-C
Schutzpfade L-PEN
Ableitvermögen Iimp = bis 12,5 kA (10/350 μs)
In = bis 12,5 kA (8/20 μs)
EN/IEC/UL-Kategorie Typ 1+2 / Class I+II / Typ 1CA
Technologie Hochleistungs-Metalloxid-Varistor
Gehäuseausführung Steckbar
Konformität EN 61643-11:2012
IEC 61643-11:2011
UL 1449 4th Edition
Technische Daten ProTec T1 3+0 Serie
ProTec T1-xxx-3+0(-R)  150 300 350 480 750
IEC
Nennspannung AC (50/60Hz) Uo/ Un 120 V 240 V 277 V 400 V 600 V
Höchste Dauerspannung (AC) Uc 150 V 300 V 350 V 480 V 750 V
Nennableitstoßstrom (8/20 μs) In 12,5 kA 12,5 kA 12,5 kA 10 kA 5 kA
Maximaler Ableitstoßstrom (8/20 μs) Imax 50 kA 50 kA 50 kA 50 kA 35 kA
Blitzstoßstrom (10/350 μs) Iimp 12,5 kA 12,5 kA 12,5 kA 10 kA 5 kA
Spezifische Energie W/R 39 kJ/Ω 39 kJ/Ω 39 kJ/Ω 25 kJ/Ω 6,25 kJ/Ω
Ladung Q 6,25 As 6,25 As 6,25 As 5 As 2,5 As
Schutzpegel Up 1000 V 1400 V 1500 V 2000 V 2700 V
Ansprechzeit tA < 25 ns
Vorsicherung (max) 315 A / 250 A gG 250 A gG
Kurzschlussfestigkeit (AC) ISCCR 25 kA / 50 kA 50 kA
TOV-Festigkeit 5s UT 175 V 337 V 403 V 581 V 871 V
TOV-Verhalten 120min UT 229 V 442 V 529 V 762 V 1143 V
  Modus Ausfallsicher Ausfallsicher Ausfallsicher Ausfallsicher Ausfallsicher
UL
Höchste Dauerspannung (AC) MCOV 150 V 300 V 350 V 480 V 750 V
Begrenzungsspannung VPR 600 V 900 V 1200 V 1500 V 2500 V
Nennableitstoßstrom (8/20 μs) In 20 kA 20 kA 20 kA 20 kA 20 kA
Kurzschlussfestigkeit (AC) SCCR 200 kA 150 kA 150 kA 200 kA 150 kA
Mechanische Eigenschaften
Betriebstemperaturbereich Ta -40ºC bis +85ºC [-40ºF ~ +185ºF]
Zulässige Luftfeuchtigkeit RH 5% … 95%
Einsatzhöhe über NN 4000 m [13123 ft]
Anzugsdrehmoment Mmax 4,5 Nm [39,9 Ibf·in]
Leiterquerschnitt (max) 35 mm2 (starr, mehrdrähtig) / 25 mm2 (feindrähtig)
2 AWG (starr, mehrdrähtig) / 4 AWG (feindrähtig)
Montageart 35-mm-Hutschiene, EN 60715
Schutzart IP 20 (eingebaut)
Gehäusematerial Thermoplast: Brennbarkeitsklasse UL 94 V-0
Schutz gegen thermische Überlastung ja
Funktions-/ Defektanzeige Meldeanzeige (grün / nicht grün)
Fernmeldekontakte (RC) optional
  RC-Schaltleistung AC: 250 V / 1A, 125 V / 1 A;
DC: 48 V / 0,5 A, 24 V / 0,5 A, 12 V / 0,5 A
  RC-Leiterquerschnitt (max) 1,5 mm2 (starr) / 16 AWG (starr)
Abmessungen DIN 43880 3 TE
Konformität/ Zulassungen
EN/IEC/UL-Kategorie Typ 1+2 / Class I+II / Typ 1CA
Konformität EN 61643−11:2012, IEC 61643−11:2011, UL 1449 4th Edition

Bestellinformationen
Bestellnummer 150 300 350 480 750
ProTec T1−xxx−3+0 R-590029 R-590031 R-590033 R-590035 R-590037
ProTec T1−xxx−3+0−R
(mit Fernmeldekontakten)		 R-590030 R-590032 R-590034 R-590036 R-590038
ProTec T1−xxx−P R-590002 R-590003 R-590004 R-590005 R-590006
