Steckbare Ableiter (Typ 2, Klasse II, Typ 1CA), mehrpolig - mit Fernmeldekontakt
| Kurzübersicht ProTec T2−480−3+0−R | |
|---|---|
| Anwendungsgebiet | Unterverteilung |
| Verteilungsnetze | TN-C |

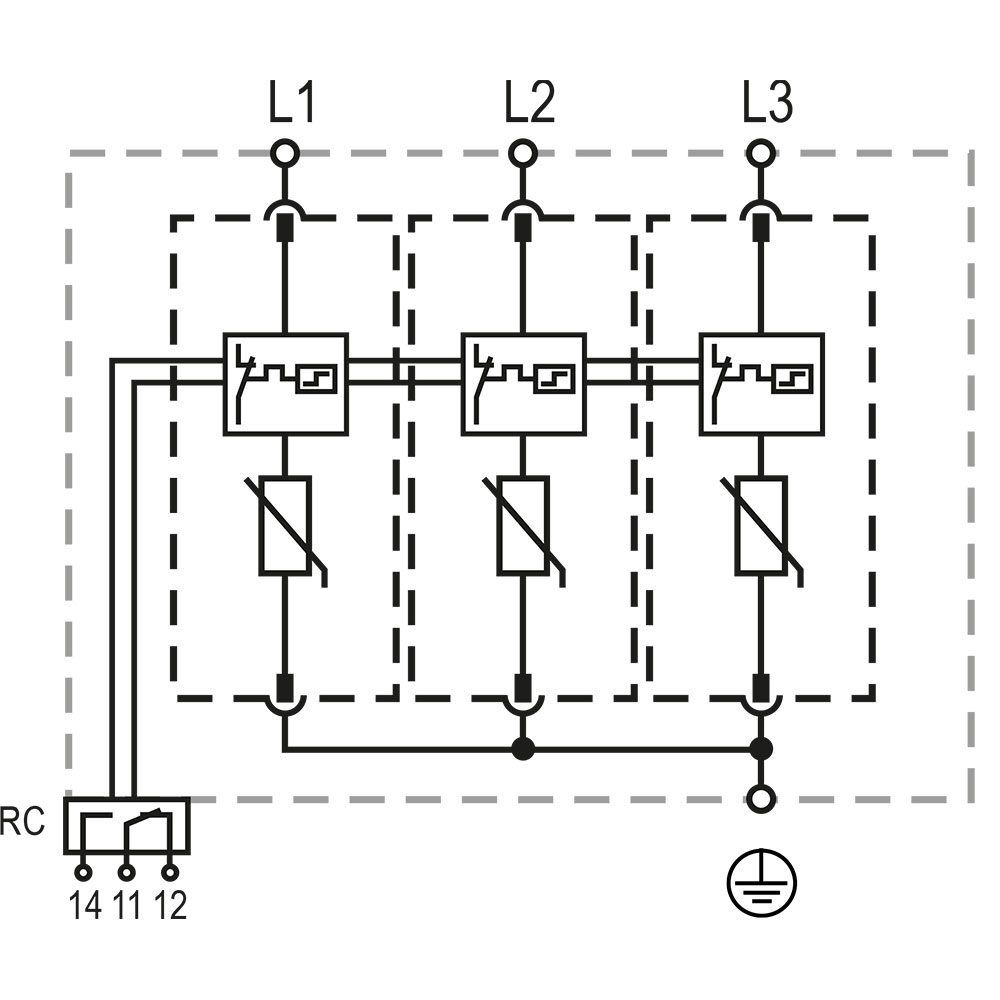

| Schutzpfade | L-PEN |
| Ableitvermögen | In = 20 kA (8/20 μs) - pro Pol |
| IEC/ EN/ UL-Kategorie | Typ 2 / Class II / Typ 1CA |
| Technologie | Hochleistungs-Metalloxid-Varistor |
| Gehäuseausführung | Steckbar |
| Konformität | EN 61643-11:2012 |
| IEC 61643-11:2011 | |
| UL 1449 4th Edition | |
| Technische Daten des steckbaren Überspannungsableiters ProTec T2−480−3+0−R | ||
|---|---|---|
| Elektische Eigenschaften (IEC) | ||
| Nennspannung AC (50/60Hz) | Uo/ Un | 400 V |
| max. Dauerspannung (AC) | Uc | 480 V |
| Nennableitstoßstrom (8/20 μs) | In | 20 kA pro Pol |
| max. Ableitstrom (8/20 μs) | Imax | 50 kA pro Pol |
| Schutzpegel | Up | 2300V |
| Ansprechzeit | tA | < 25 ns |
| Wärmeschutz | Ja | |
| Vorsicherung (max) | 315 A/ 250 A gG | |
| Kurzschlußstoßstrom | ISCCR | 25 kA/ 50 kA |
| TOV-Festigkeit 5s | UT | 581 V |
| TOV-Festigkeit 120min | UT | 762 V |
| Modus | Ausfallsicher | |
| Electrische Eigenschaften (UL) | ||
| max. Dauerspannung (AC) | MCOV | 480 V |
| Voltage Protection Rating | VPR | 1500 V |
| Nennableitstoßstrom (8/20 μs) | In | 20 kA pro Pol |
| Kurzschlussfestigkeit (AC) | SCCR | 200 kA |
| Mechanische Eigenschaften | ||
| Montageart | 35 mm Hutschiene (DIN Rail), EN 60715 | |
| Anschluss-/ Leiterquerschnitt (max) | 35 mm2 (starr, mehrdrähtig) / 25 mm2 (flexibel, feindrähtig) | |
| 2 AWG (starr, mehrdrähtig) / 4 AWG (flexibel, feindrähtig) | ||
| Anzugsdrehmoment | Mmax | 4,5 Nm [39,9 Ibf·in] |
| Schutz gegen thermische Überlastung | √ (ja) | |
| Funktions- / Defektanzeige | Meldeanzeige (grün / nicht grün) | |
| Umgebungsbedingungen | ||
| Betreibstemperatur | Ta | -40°C ... + 85°C |
| Luftfeuchte | RH | 5% ... 95% relative Luftfeuchtigkeit |
| Einsatzhöhe über NN | 4000 m [13123 ft] | |
| Schutzart/ Schutzkalsse | IP 20 (eingebaut) | |
| Physische Eigenschaften | ||
| Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |
| Gehäuseausführung | Steckbar | |
| Größe DIN 43880 | 3 TE | |
| Gewicht pro Einheit ProTec T2-xxx-3+0 |
406 g | |
| Fernmeldekontakte (RC) | ||
| Fernmeldekontakt (RC) | √ (ja) | |
| RC-Schaltleistung | AC: 250 V / 1A, 125 V / 1 A; DC: 48 V / 0,5 A, 24 V / 0,5 A, 12 V / 0,5 A |
|
| RC-Leiterquerschnitt (max) | 1,5 mm2 (starr) / 16 AWG (starr) | |
| Konformität / Zulassungen | ||
| IEC/ EN/ UL-Kategorie | Typ 2 / Class II / Typ 1CA | |
| Konformität | EN 61643−11:2012, IEC 61643−11:2011, UL 1449 4th Edition | |
| ProTec T2−xxx−3+0(−R) | |||||
|---|---|---|---|---|---|
| 150 | 300 | 350 | 480 | 750 | |
| Artikelnr. | |||||
| ProTec T2−xxx−3+0 | R−590091 | R−590093 | R−590095 | R−590097 | R−590098 |
| ProTec T2−xxx−3+0−R (mit Fernmeldekontakt) |
R−590092 | R−590094 | R−590096 | R−590098 | R−590100 |
| ProTec T2−xxx−P | R−590064 | R−590065 | R−590066 | R−590067 | R−590068 |
