Steckbare Ableiter (Typ 2, Klasse II, Typ 1CA), mehrpolig mit und ohne Fernmeldekontakt

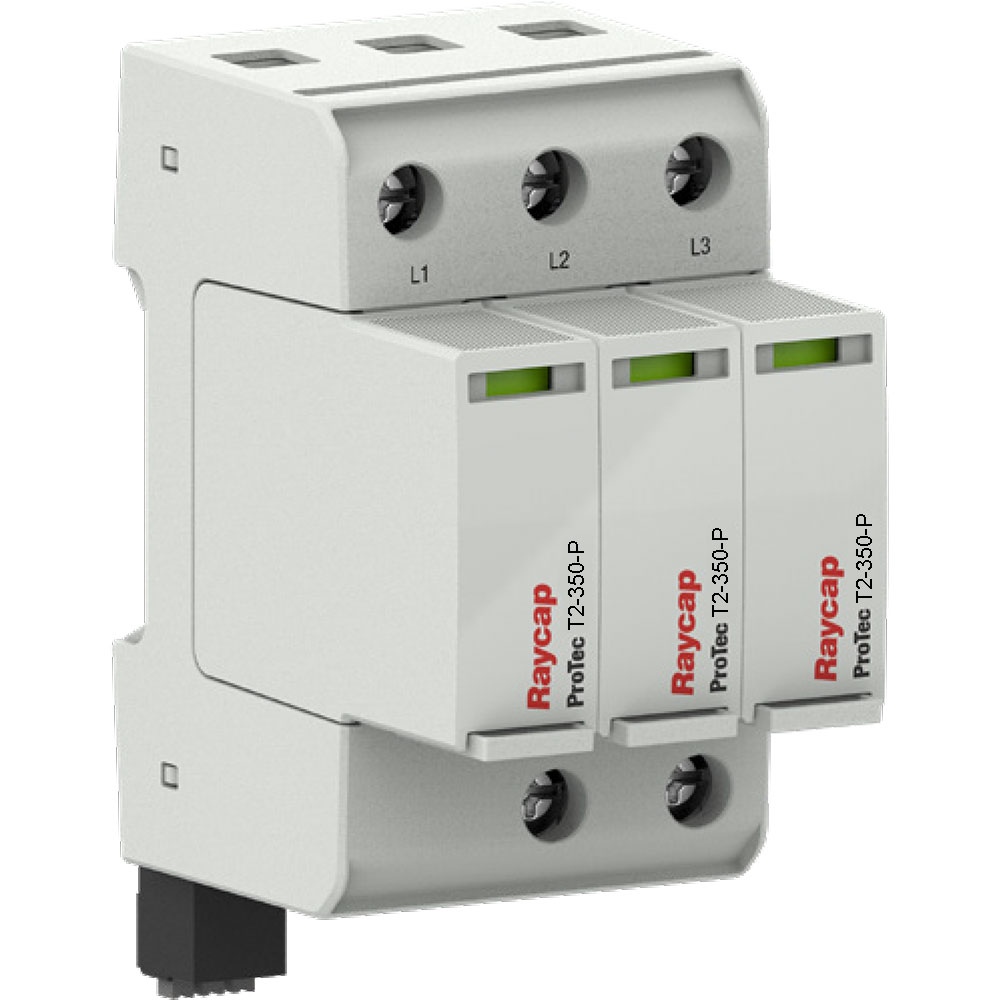

Kurzübersicht ProTec T2−350−3+0−R | |
---|---|
Anwendungsgebiet | Unterverteilung |
Verteilungsnetze | TN-C |
Schutzpfade | L-PEN |
Ableitvermögen | In = 20 kA (8/20 μs) - pro Pol |
IEC/ EN/ UL-Kategorie | Typ 2 / Class II / Typ 1CA |
Technologie | Hochleistungs-Metalloxid-Varistor |
Gehäuseausführung | Steckbar |
Konformität | EN 61643-11:2012 |
IEC 61643-11:2011 | |
UL 1449 4th Edition |
Technische Daten des steckbaren Überspannungsableiters ProTec T2−350−3+0−R | ||
---|---|---|
Elektische Eigenschaften (IEC) | ||
Nennspannung AC (50/60Hz) | Uo/ Un | 277 V |
max. Dauerspannung (AC) | Uc | 350 V |
Nennableitstoßstrom (8/20 μs) | In | 20 kA pro Pol |
max. Ableitstrom (8/20 μs) | Imax | 50 kA pro Pol |
Schutzpegel | Up | 1750V |
Ansprechzeit | tA | < 25 ns |
Wärmeschutz | Ja | |
Vorsicherung (max) | 315 A/ 250 A gG | |
Kurzschlußstoßstrom | ISCCR | 25 kA/ 50 kA |
TOV-Festigkeit 5s | UT | 403 V |
TOV-Festigkeit 120min | UT | 529 V |
Modus | Ausfallsicher | |
Electrische Eigenschaften (UL) | ||
max. Dauerspannung (AC) | MCOV | 350 V |
Voltage Protection Rating | VPR | 1000 V |
Nennableitstoßstrom (8/20 μs) | In | 20 kA pro Pol |
Kurzschlussfestigkeit (AC) | SCCR | 200 kA |
Mechanische Eigenschaften | ||
Montageart | 35 mm Hutschiene (DIN Rail), EN 60715 | |
Anschluss-/ Leiterquerschnitt (max) | 35 mm2 (starr, mehrdrähtig) / 25 mm2 (flexibel, feindrähtig) | |
2 AWG (starr, mehrdrähtig) / 4 AWG (flexibel, feindrähtig) | ||
Anzugsdrehmoment | Mmax | 4,5 Nm [39,9 Ibf·in] |
Schutz gegen thermische Überlastung | √ (ja) | |
Funktions- / Defektanzeige | Meldeanzeige (grün / nicht grün) | |
Umgebungsbedingungen | ||
Betreibstemperatur | Ta | -40°C ... + 85°C |
Luftfeuchte | RH | 5% ... 95% relative Luftfeuchtigkeit |
Einsatzhöhe über NN | 4000 m [13123 ft] | |
Schutzart/ Schutzkalsse | IP 20 (eingebaut) | |
Physische Eigenschaften | ||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |
Gehäuseausführung | Steckbar | |
Größe DIN 43880 | 3 TE | |
Gewicht pro Einheit | 391 g | |
Fernmeldekontakte (RC) | ||
Fernmeldekontakt (RC) | √ (ja), -- (nein) | |
RC-Schaltleistung | AC: 250 V / 1A, 125 V / 1 A; DC: 48 V / 0,5 A, 24 V / 0,5 A, 12 V / 0,5 A |
|
RC-Leiterquerschnitt (max) | 1,5 mm2 (starr) / 16 AWG (starr) | |
Konformität / Zulassungen | ||
IEC/ EN/ UL-Kategorie | Typ 2 / Class II / Typ 1CA | |
Konformität | EN 61643−11:2012, IEC 61643−11:2011, UL 1449 4th Edition |
ProTec T2−xxx−3+0(−R) | |||||
---|---|---|---|---|---|
150 | 300 | 350 | 480 | 750 | |
Artikelnr. | |||||
ProTec T2−xxx−3+0 | R−590091 | R−590093 | R−590095 | R−590097 | R−590098 |
ProTec T2−xxx−3+0−R (mit Fernmeldekontakt) |
R−590092 | R−590094 | R−590096 | R−590098 | R−590100 |
ProTec T2−xxx−P | R−590064 | R−590065 | R−590066 | R−590067 | R−590068 |
