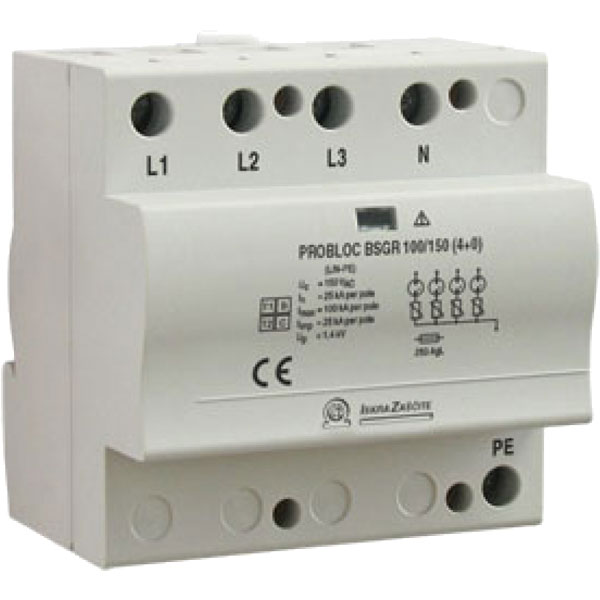

Typ | PROBLOC BSG(R) 100/xxx (4+0) | ||
---|---|---|---|
150 | 320 | ||
Elektische Eigenschaften | |||
max. Dauerspannung (AC/DC) | Uc | 150 V / 200 V | 320 V / 420 V |
Nennableitstoßstrom (8/20) | In | 25 kA pro Pol | 25 kA pro Pol |
max. Ableitstrom (8/20) | Imax | 100 kA pro Pol | 100 kA pro Pol |
Impulsstrom (10/350) | Iimp | 25 kA pro Pol | 25 kA pro Pol |
Impulsstrom (10/350) | Iimp (L1+L2+L3+N-PE) | 100 kA | 100 kA |
Spezifische Energie | 156 kJ/Ω | 156 kJ/Ω | |
Ladung | 12,5 As | 12,5 As | |
Schutzstufe | Up | < 1,4 kV | < 1,6 kV |
Restspannung bei In | Ures | < 0,9 kV | < 1,1 kV |
Restspannung bei Iimp | Ures | < 0,6 kV | < 0,8 kV |
Netzfolgestrom | Ifi | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | |
Vorsicherung (Hauptverteilung > 250A) | 250 A gL | 250 A gL | |
Kurzschlußstoßstrom | 25 kA/ 50 Hz | 25 kA/ 50 Hz | |
Mechanische Eigenschaften | |||
Anzugsdrehmoment | max. 4,5 Nm | ||
Temperaturbereich | -40°C ... + 80°C | ||
Anschlussquerschnitt | 5 mm2 (fest) / 25 mm2 (flexibel) | ||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | ||
Schutzkalsse | IP 20 | ||
Anzeige der Abtrennvorrichtung | Rot | ||
Physische Eigenschaften | |||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | ||
Größe DIN 43880 | 5 TE | 5 TE | |
Gewicht pro Einheit PROBLOC BSG 100/xxx (4+0) |
656 g | 748 g | |
Gewicht pro Einheit PROBLOC BSGR 100/xxx (4+0) |
660 g | 752 g | |
Fernmeldekontakt | |||
Fernsignal Kontakte | Ja, bei Typ PROBLOC BSGR 100/xxx (4+0) | ||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | ||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | ||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
Typ | PROBLOC BSG(R) 100/xxx (4+0) | ||
---|---|---|---|
150 | 320 | ||
Elektische Eigenschaften | |||
max. Dauerspannung (AC/DC) | Uc | 150 V / 200 V | 320 V / 420 V |
Nennableitstoßstrom (8/20) | In | 25 kA pro Pol | 25 kA pro Pol |
max. Ableitstrom (8/20) | Imax | 100 kA pro Pol | 100 kA pro Pol |
Impulsstrom (10/350) | Iimp | 25 kA pro Pol | 25 kA pro Pol |
Impulsstrom (10/350) | Iimp (L1+L2+L3+N-PE) | 100 kA | 100 kA |
Spezifische Energie | 156 kJ/Ω | 156 kJ/Ω | |
Ladung | 12,5 As | 12,5 As | |
Schutzstufe | Up | < 1,4 kV | < 1,6 kV |
Restspannung bei In | Ures | < 0,9 kV | < 1,1 kV |
Restspannung bei Iimp | Ures | < 0,6 kV | < 0,8 kV |
Netzfolgestrom | Ifi | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | |
Vorsicherung (Hauptverteilung > 250A) | 250 A gL | 250 A gL | |
Kurzschlußstoßstrom | 25 kA/ 50 Hz | 25 kA/ 50 Hz | |
Mechanische Eigenschaften | |||
Anzugsdrehmoment | max. 4,5 Nm | ||
Temperaturbereich | -40°C ... + 80°C | ||
Anschlussquerschnitt | 5 mm2 (fest) / 25 mm2 (flexibel) | ||
Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | ||
Schutzkalsse | IP 20 | ||
Anzeige der Abtrennvorrichtung | Rot | ||
Physische Eigenschaften | |||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | ||
Größe DIN 43880 | 5 TE | 5 TE | |
Gewicht pro Einheit PROBLOC BSG 100/xxx (4+0) |
656 g | 748 g | |
Gewicht pro Einheit PROBLOC BSGR 100/xxx (4+0) |
660 g | 752 g | |
Fernmeldekontakt | |||
Fernsignal Kontakte | Ja, bei Typ PROBLOC BSGR 100/xxx (4+0) | ||
Kontaktbelastung | AC: 250 V / 0,5 A; 125 V / 3 A | ||
Anschlussquerschnitt (Fernsignal) | max 1,5 mm2 | ||
Anzugsdrehmoment für Fernsignal | 0,25 Nm |
