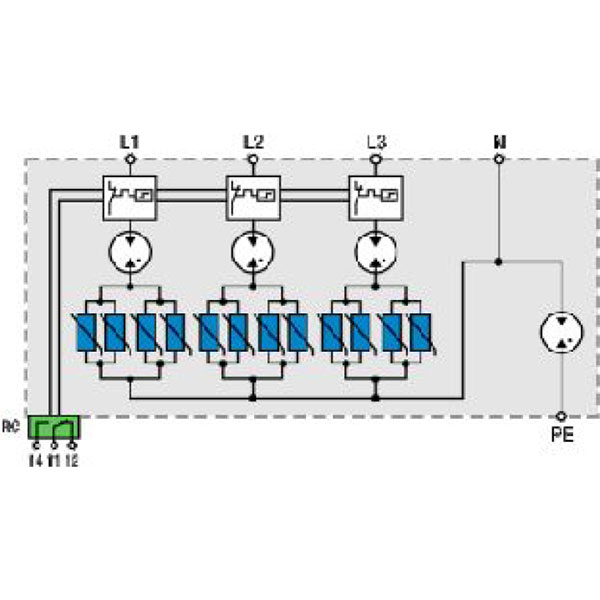

Der Ableiter ist zum Einsatz in TT-Netze geeignet. Aufgrund der verwendeten Technologie entstehen beim Einsatz keine Leck- und Netzfolgeströme.

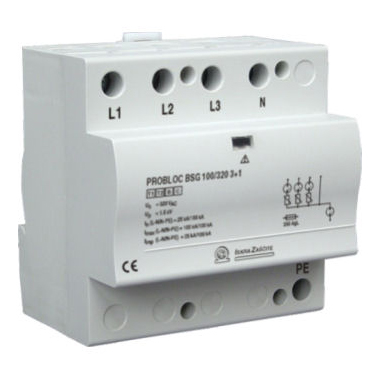

| Technische Daten des Überspannungsableiters PROBLOC BSG 100/320 (3+1) | ||
|---|---|---|
| Elektische Eigenschaften | ||
| max. Dauerspannung (AC/DC) | Uc | 320 V / 420 V |
| Nennableitstoßstrom (8/20) | In (L-N/N-PE) | 25 kA / 100 kA |
| max. Ableitstrom (8/20) | Imax (L-N/N-PE) | 100 kA / 100 kA |
| Impulsstrom (10/350) | Iimp (L-N/N-PE) | 25 kA / 100 kA |
| Impulsstrom (10/350) | Iimp (L1+L2+L3+N-PE) | 100 kA |
| Spezifische Energie | (L-N/N-PE) | 156 kJ/Ω / 2,5 MJ/Ω |
| Ladung | (L-N/N-PE) | 12,5 As / 50 As |
| Schutzstufe | Up (L-N) | < 1,6 kV |
| Up (N-PE) | < 1,7 kV | |
| Restspannung bei In | Ures (L-N) | < 1,1 kV |
| Restspannung bei Iimp | Ures (L-N) | < 0,8 kV |
| Netzfolgestrom | Ifi (N-PE) | > 100 ARMS |
| Ansprechzeit | tA (L-N/N-PE) | < 25 ns/ 100 ns |
| Wärmeschutz | (L-N/N-PE) | Ja / - |
| Vorsicherung (Hauptverteilung > 250A) | (L-N/N-PE) | 250 A gL / - |
| Kurzschlußstoßstrom | (L-N/N-PE) | 25 kA/ 50 Hz / - |
| Mechanische Eigenschaften | ||
| Anzugsdrehmoment | max. 4,5 Nm | |
| Temperaturbereich | -40°C ... + 80°C | |
| Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |
| Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |
| Schutzkalsse | IP 20 | |
| Anzeige der Abtrennvorrichtung | Rot | |
| Physische Eigenschaften | ||
| Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |

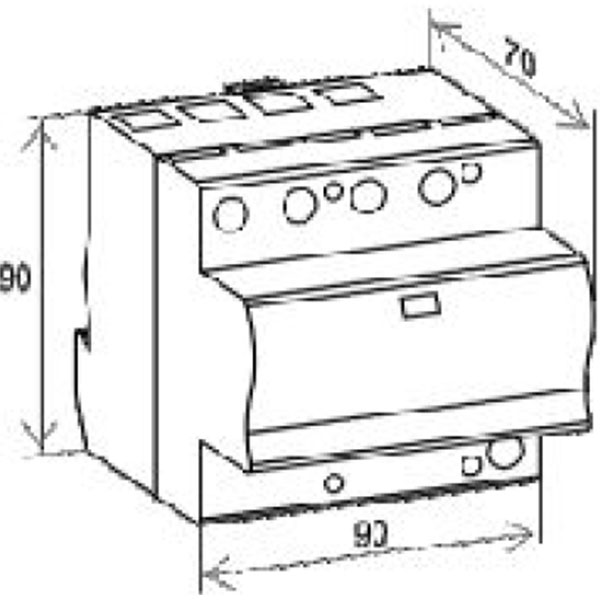

| Größe DIN 43880 | 5 TE (90x70x90mm, BxTxH) | |
| Gewicht pro Einheit | 738 g | |
| Technische Daten des Überspannungsableiters PROBLOC BSG 100/320 (3+1) | ||
|---|---|---|
| Elektische Eigenschaften | ||
| max. Dauerspannung (AC/DC) | Uc | 320 V / 420 V |
| Nennableitstoßstrom (8/20) | In (L-N/N-PE) | 25 kA / 100 kA |
| max. Ableitstrom (8/20) | Imax (L-N/N-PE) | 100 kA / 100 kA |
| Impulsstrom (10/350) | Iimp (L-N/N-PE) | 25 kA / 100 kA |
| Impulsstrom (10/350) | Iimp (L1+L2+L3+N-PE) | 100 kA |
| Spezifische Energie | (L-N/N-PE) | 156 kJ/Ω / 2,5 MJ/Ω |
| Ladung | (L-N/N-PE) | 12,5 As / 50 As |
| Schutzstufe | Up (L-N) | < 1,6 kV |
| Up (N-PE) | < 1,7 kV | |
| Restspannung bei In | Ures (L-N) | < 1,1 kV |
| Restspannung bei Iimp | Ures (L-N) | < 0,8 kV |
| Netzfolgestrom | Ifi (N-PE) | > 100 ARMS |
| Ansprechzeit | tA (L-N/N-PE) | < 25 ns/ 100 ns |
| Wärmeschutz | (L-N/N-PE) | Ja / - |
| Vorsicherung (Hauptverteilung > 250A) | (L-N/N-PE) | 250 A gL / - |
| Kurzschlußstoßstrom | (L-N/N-PE) | 25 kA/ 50 Hz / - |
| Mechanische Eigenschaften | ||
| Anzugsdrehmoment | max. 4,5 Nm | |
| Temperaturbereich | -40°C ... + 80°C | |
| Anschlussquerschnitt | 35 mm2 (fest) / 25 mm2 (flexibel) | |
| Montage | 35 mm Hutschiene (DIN Rail), EN 60715 | |
| Schutzkalsse | IP 20 | |
| Anzeige der Abtrennvorrichtung | Rot | |
| Physische Eigenschaften | ||
| Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | |
| Größe DIN 43880 | 5 TE (90x70x90mm, BxTxH) | |
| Gewicht pro Einheit | 738 g | |
