Passend für Überspannungsableiter

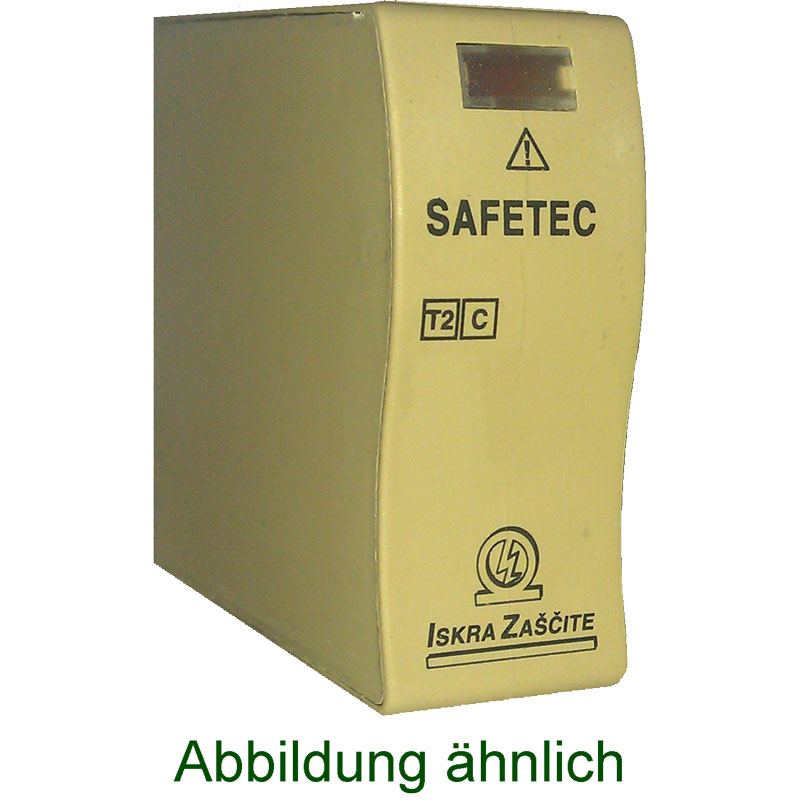

Erstazmodul Typ | Modul SAFETEC C(R) xxxx PV | ||||
---|---|---|---|---|---|
75 | 300 | 600 | 1000 | ||
Elektische Eigenschaften | |||||
max. Dauerspannung (DC) | UCPV * (+)→PE/ (−)→PE | 75 V | 300 V | 600 V | 1000 V |
Nennableitstoßstrom (8/20) | In (+)→PE/ (−)→PE | 10 kA | 20 kA | 20 kA | 12,5 kA |
max. Ableitstrom (8/20) | Imax (+)→PE/ (−)→PE | 20 kA | 40 kA | 40 kA | 25 kA |
Kurzschlußwiderstand | ISCPV | 1000 A | 1000 A | 1000 A | 1000 A |
Schutzstufe | Up (+)→PE/ (−)→PE | < 0,8 kV | < 1,5 kV | < 2,3 kV | < 2,8 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,6 kV | < 1,1 kV | < 1,6 kV | < 2,2 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | |
Ground fault immunity (DC) | 120 V | 450 V | 900 V | 1500 V | |
Mechanische Eigenschaften | |||||
Temperaturbereich | -40°C ... + 80°C | ||||
Schutzkalsse | IP 20 | ||||
Anzeige der Abtrennvorrichtung | Rot | ||||
Physische Eigenschaften | |||||
Gehäusematerial | Thermoplastisch; Gehäusefestigkeit nach UL 94 V-0 | ||||
Gewicht | 45 g | 68 g | 74 g | 78 g |
* UCPC ≥ 1,2 • UOCSTC → Open circuit volltage unter Standard Testbedingungen
