Passend für Überspannungsableiter der
Passend für alle Überspannungsableiter der

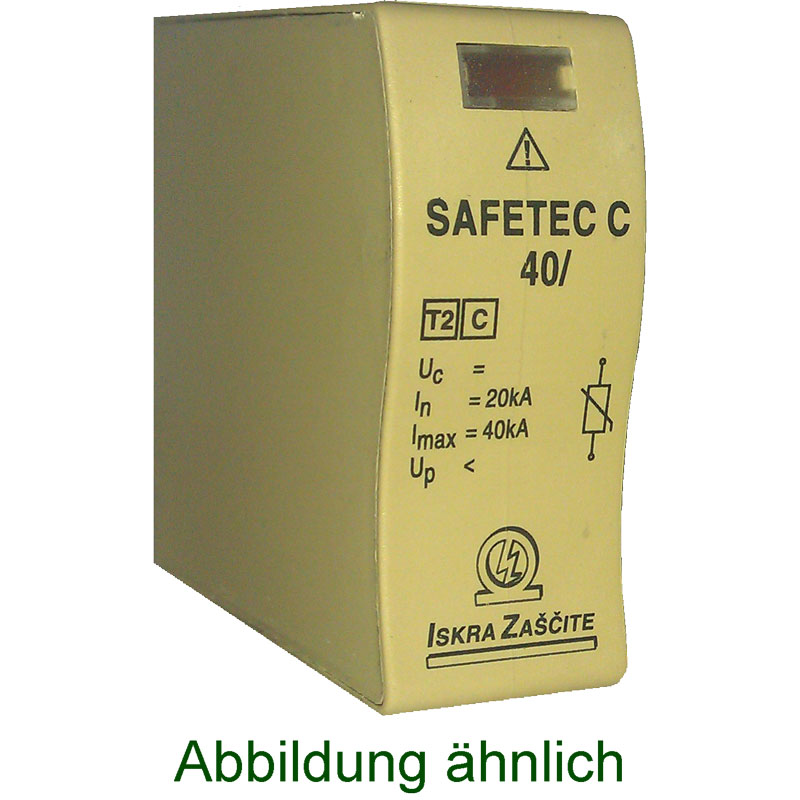

Ersatzmodul Typ | Modul SAFETEC C(R) 40/xxx | ||||
---|---|---|---|---|---|
150 | 275 | 385 | 440 | ||
Elektische Eigenschaften | |||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 20 kA | 20 kA | 20 kA | 20 kA |
max. Ableitstrom (8/20) | Imax | 40 kA | 40 kA | 40 kA | 40 kA |
Schutzstufe | Up | < 1,1 kV | < 1,5 kV | < 2,2 kV | < 2,3 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,7 kV | < 1,1 kV | < 1,3 kV | < 1,6 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 125A) | 125 A gL | 125 A gL | 125 A gL | 125 A gL | |
TOV Immunität (für unbegrente Zeit) | UT | 230 V | 440 V | 560 V | 690 V |
Mechanische Eigenschaften | |||||
Anzugsdrehmoment | max. 3,0 Nm | ||||
Temperaturbereich | -40°C ... + 80°C | ||||
Schutzkalsse | IP 20 | ||||
Anzeige der Abtrennvorrichtung | Rot | ||||
Physische Eigenschaften | |||||
Gewicht | 62 g | 66 g | 72 g | 74 g |
Ersatzmodul Typ | Modul SAFETEC C(R) 40/xxx | ||||
---|---|---|---|---|---|
150 | 275 | 385 | 440 | ||
Elektische Eigenschaften | |||||
max. Dauerspannung (AC/DC) | Uc | 150/200 V | 275/350 V | 385/500 V | 440/580 V |
Nennableitstoßstrom (8/20) | In | 20 kA | 20 kA | 20 kA | 20 kA |
max. Ableitstrom (8/20) | Imax | 40 kA | 40 kA | 40 kA | 40 kA |
Schutzstufe | Up | < 1,1 kV | < 1,5 kV | < 2,2 kV | < 2,3 kV |
Restspannung bei 5kA (8/20) | Ures | < 0,7 kV | < 1,1 kV | < 1,3 kV | < 1,6 kV |
Netzfolgestrom | Ifi | Nein | Nein | Nein | Nein |
Ansprechzeit | tA | < 25 ns | < 25 ns | < 25 ns | < 25 ns |
Wärmeschutz | Ja | Ja | Ja | Ja | |
Vorsicherung (Hauptverteilung > 125A) | 125 A gL | 125 A gL | 125 A gL | 125 A gL | |
TOV Immunität (für unbegrente Zeit) | UT | 230 V | 440 V | 560 V | 690 V |
Mechanische Eigenschaften | |||||
Anzugsdrehmoment | max. 3,0 Nm | ||||
Temperaturbereich | -40°C ... + 80°C | ||||
Schutzkalsse | IP 20 | ||||
Anzeige der Abtrennvorrichtung | Rot | ||||
Physische Eigenschaften | |||||
Gewicht | 62 g | 66 g | 72 g | 74 g |
