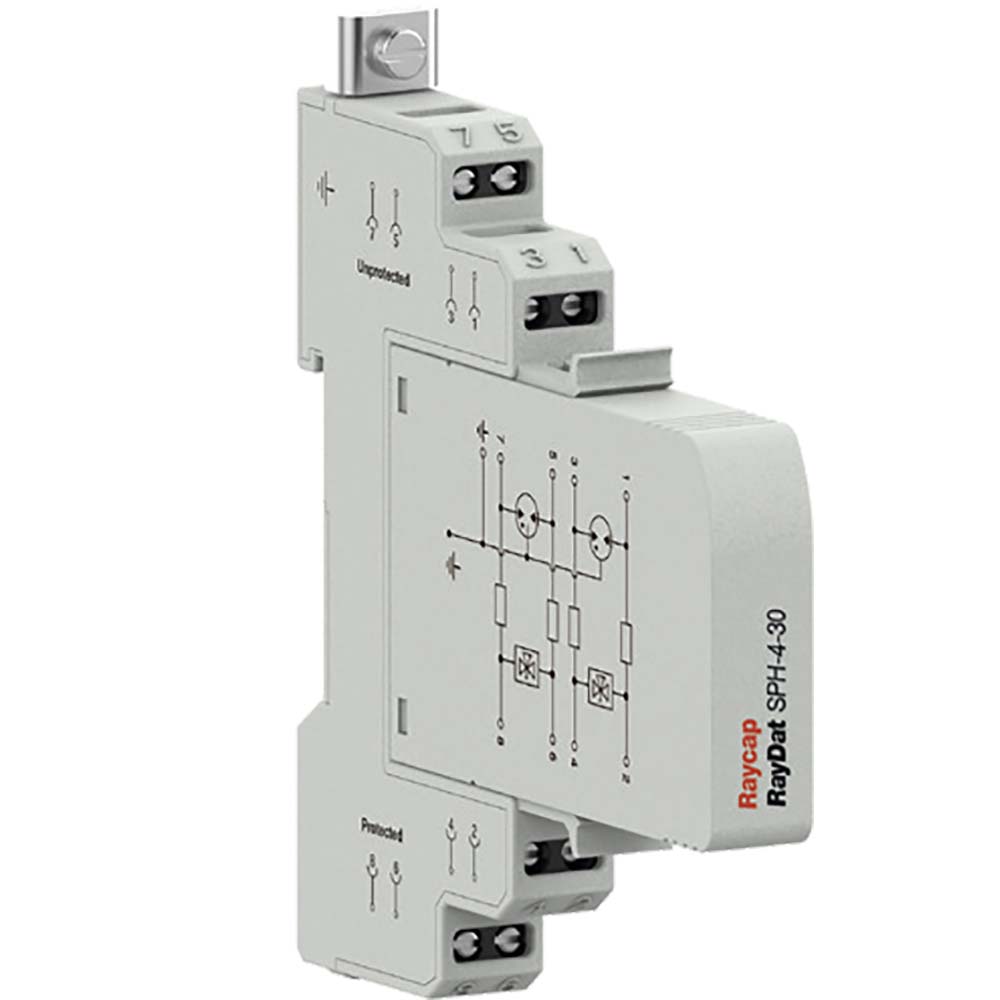

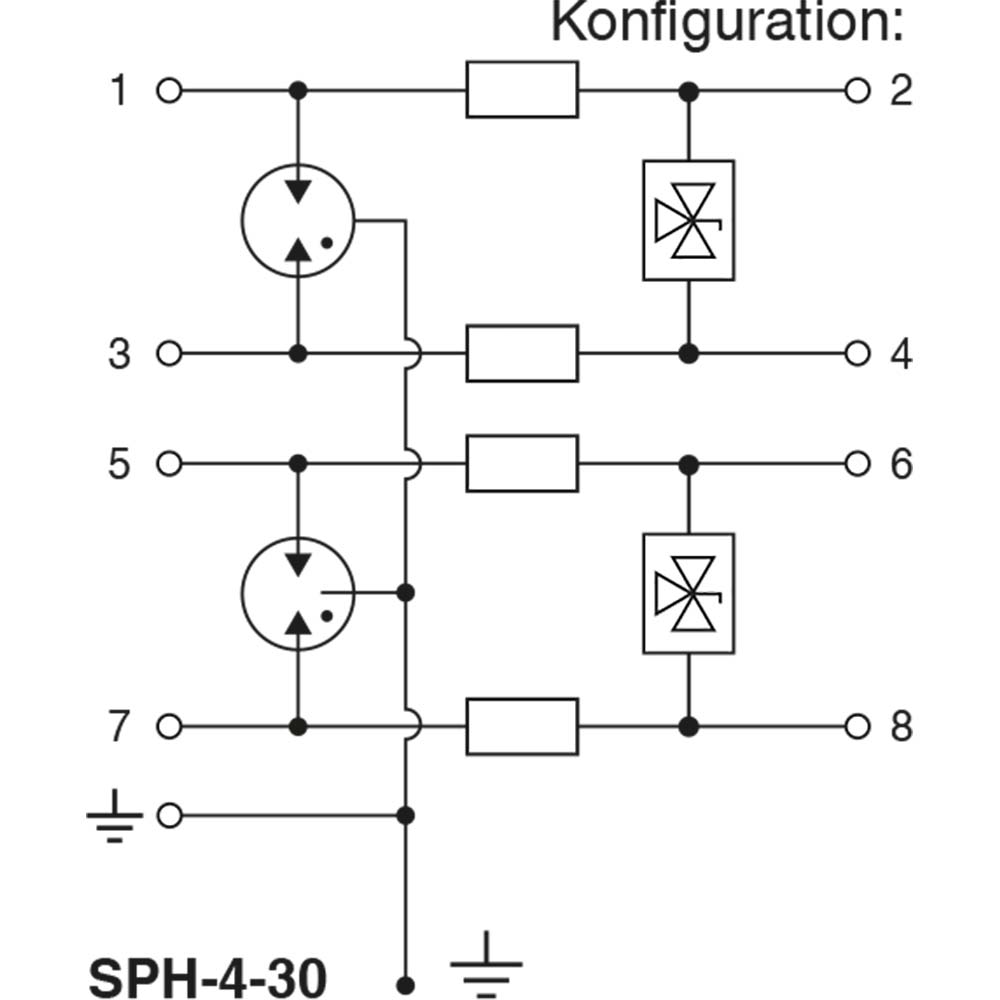

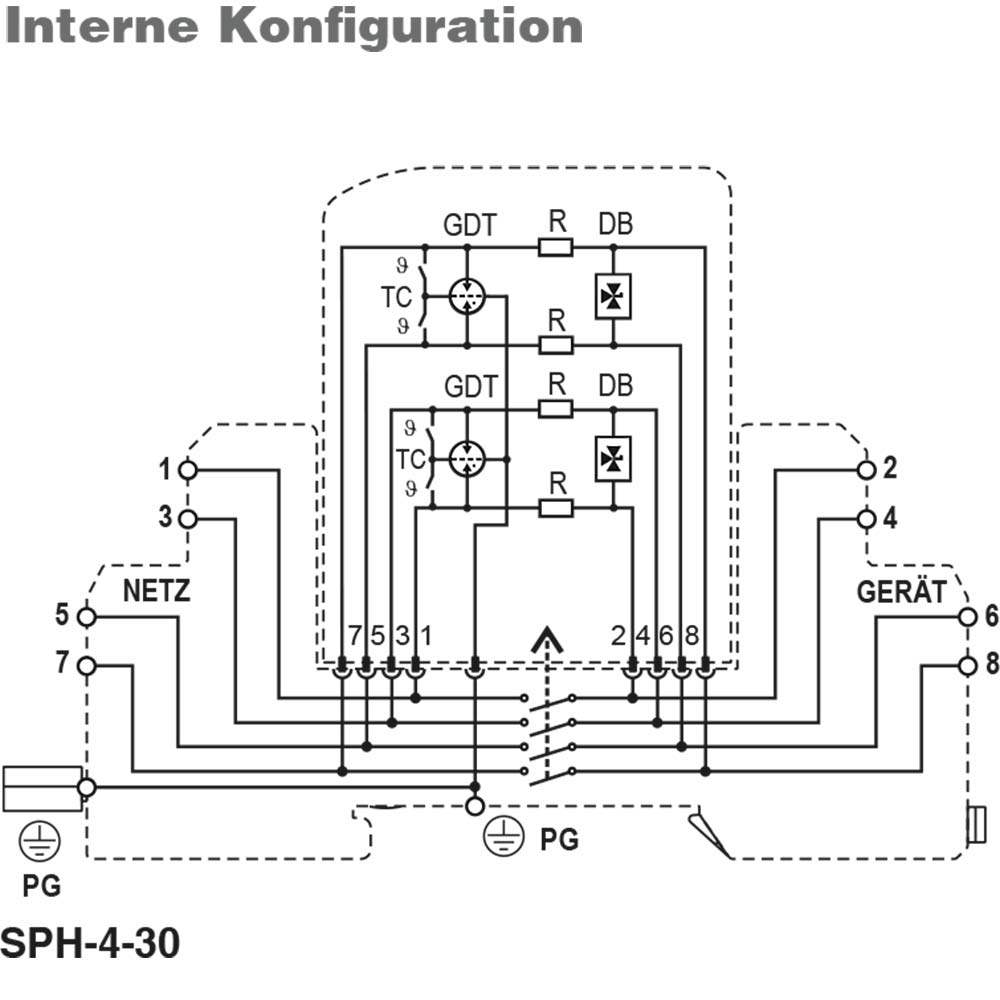

| Technische Daten des Überspannungsableiters RayDat SPH-4-30 von Raycap | ||||
| Baureihe | RayDat SPH-4 Serie | |||
| Elektische Eigenschaften | ||||
| Geschützte Leitungen | 2 (4 Leiter) | |||
| Nennbetriebsspannung (DC) | Un | 30 V | ||
| Höchste Dauerspannung (DC) | Uc | 33 V | ||
| Bemessungsstrom bei 25 °C | IL | 1 A | ||
| C2 Nennableitstoßstrom (8/20 μs) | In | 10 kA | ||
| Maximaler Ableitstoßstrom (8/20 μs) | Imax | 20 kA | ||
| D1 Blitzstoßstrom (10/350 μs) | Iimp | 5 kA | ||
| Restspannung bei 5 kA (8/20 μs) | (Außenleiter-Außenleiter) | Ures | < 80 V | |
| Nennansprechspannung | (Außenleiter-Erde) | 184-276 V | ||
| (Außenleiter-Außenleiter) | 36-44 V | |||
| Ansprechzeit-Überspannungsschutz | (Außenleiter-Außenleiter) | tA | < 1 ns | |
| (Außenleiter-Erde) | < 100 ns | |||
| Schutz-Isolationswiderstand | (Außenleiter-Erde) | Riso | > 1 GΩ / 100 V | |
| (Außenleiter-Außenleiter) | ≥ 33 MΩ | |||
| Serieller Widerstand je Pfad | R | 1,6-2,0 Ω | ||
| Transversalkapazität | (Außenleiter-Außenleiter) | C | 50 pF | |
| (Außenleiter-Erde) | 5 pF | |||
| Grenzfrequenz | fG | 30 MHz | ||
| Mechanische Eigenschaften | ||||
| Betriebtemperatur | -40 °C bis +80 °C | |||
| Leiterquerschnitt (mehrdrähtig) (max) | 12 AWG | |||
| 4 mm2 | ||||
| Anzugsdrehmoment | 0,5 Nm [4,5 Ibf·in] | |||
| Schutzart laut IEC/EN 60529 | IP 20 (integriert) | |||
| Montageart laut IEC/EN 60715 | 35-mm-Hutschiene | |||
| Physische Eigenschaften | ||||
| Gehäusematerial | Thermoplast, grau; Brennbarkeitsklasse V-0 | |||

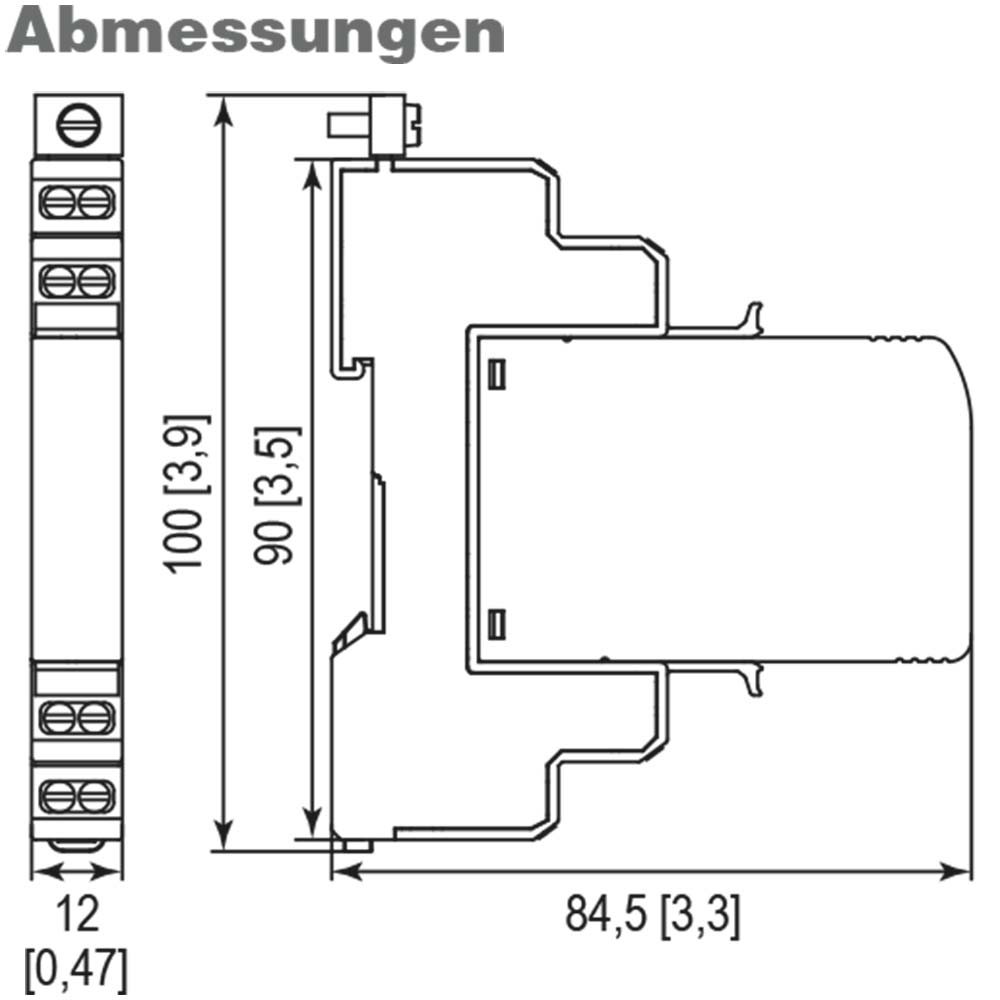

| Abmessungen DIN 43880 | 2/3 TE | |||
| Gewicht pro Einheit | 66 g | |||
| Konformität | ||||
| IEC/EN 61643-21 UL 497B 4th Edition |
||||
| Artikelnummer | ||||
| U.T.E.-Artikelnummer | R-708282 | |||
| Artikelnummer des Herstellers | 7082.82 | |||
| RayDat SPH-2 Serie von Raycap | |
| Artikel | Bestellnummer |
| RayDat SPH-2-30 | R-708284 |
| RayDat SPH-2-30Q (Schnellanschlüsse) | R-708525 |
| RayDat SPH-2-30M (Modul) | R-708285 |
| RayDat SPH-4 Serie von Raycap | |
| Artikel | Bestellnummer |
| RayDat SPH-4-30 | R-708282 |
| RayDat SPH-4-30Q (Schnellanschlüsse) | R-708524 |
| RayDat SPH-4-30M (Modul) | R-708283 |
| RayDat SPH-4-30/0 | R-708689 |
| RayDat SPH-4-30/0Q (Schnellanschlüsse) | R-708528 |
| RayDat SPH-4-30/0M (Modul) | R-708529 |
| RayDat SPI-2 Serie von Raycap | |
| Artikel | Bestellnummer |
| RayDat SPI-2-30 | R-708567 |
| RayDat SPI-2-30M (Modul) | R-708568 |
| RayDat SPI-4 Serie von Raycap | |
| Artikel | Bestellnummer |
| RayDat SPI-4-30 | R-708569 |
| RayDat SPI-4-30M (Modul) | R-708570 |
