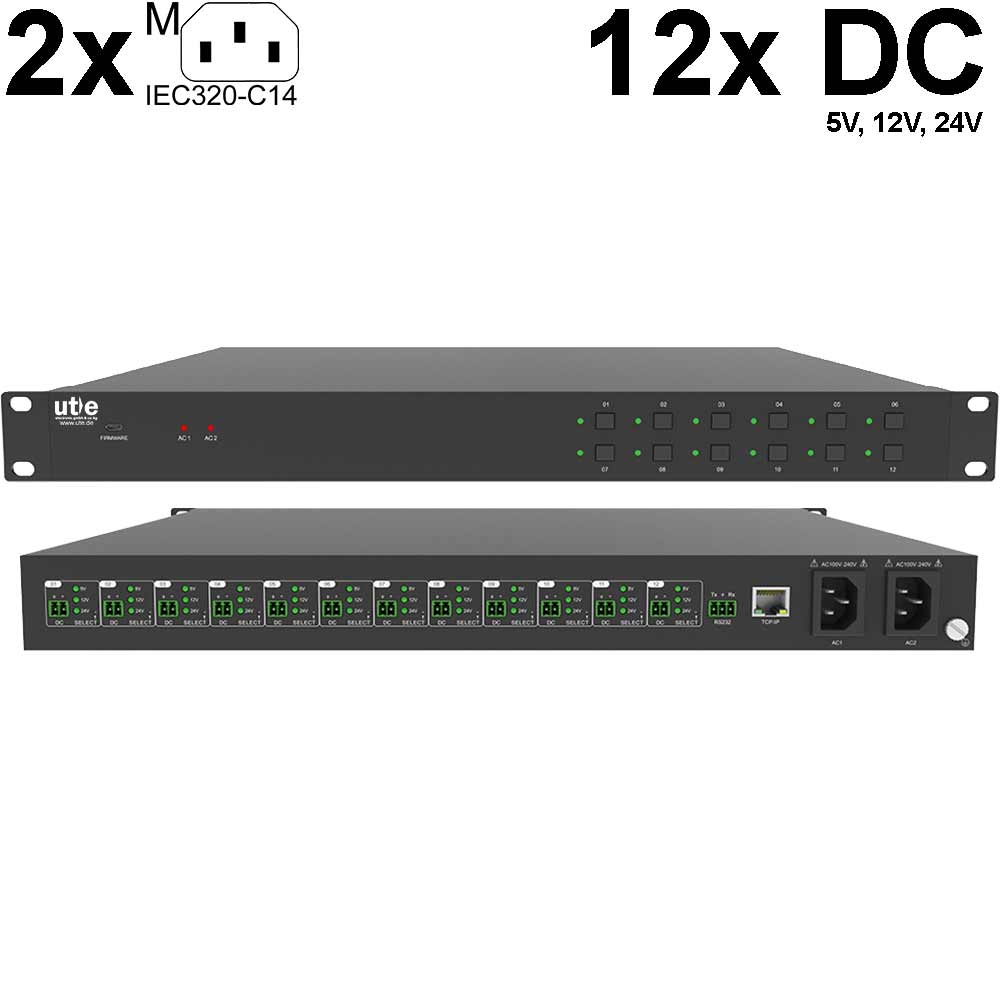

DC Schaltnetzteil (5V, 12V, 24V) mit 12 Ausgängen – in 19'' Bauform
Bei dem PSU12 handelt es sich um eine DC Power Distribution Unit (DC PDU) / ein Multivotage DC Schaltnetzteil für das 19'' Rack, dass den Wechselstrom von zwei Eingängen (Eingangsspannung 100~240VAC) – mit automatischer Umschaltung – in Gleichstrom (5/ 12/ 24VDC) wandelt und an 12 Ausgängen bereitstellt. Die 19'' DC PDU mit integriertem Schaltnetzteil, die das Schalten von elektrischen Geräten über ein TCP/IP-Netzwerk oder eine serielle Verbindung ermöglicht, liefert bis zu 15W an jedem der 12 DC-Ausgänge bei 5V, 12V und 24V DC.
Das Besondere: Dank des integrierten Qualitätsnetzteils können DC-Verbraucher mit unterschiedlichen Spannungen gleichzeitig versorgt.
Basierend auf der sequentiellen Steuerungstechnologie schalten alle 12 Ausgangskanäle des PSU12 beim Einschalten mit einer Verzögerung von 100ms nacheinander ein.
PSU12: 12-fach DC Netzteil mit einzeln schaltbaren Ausgängen

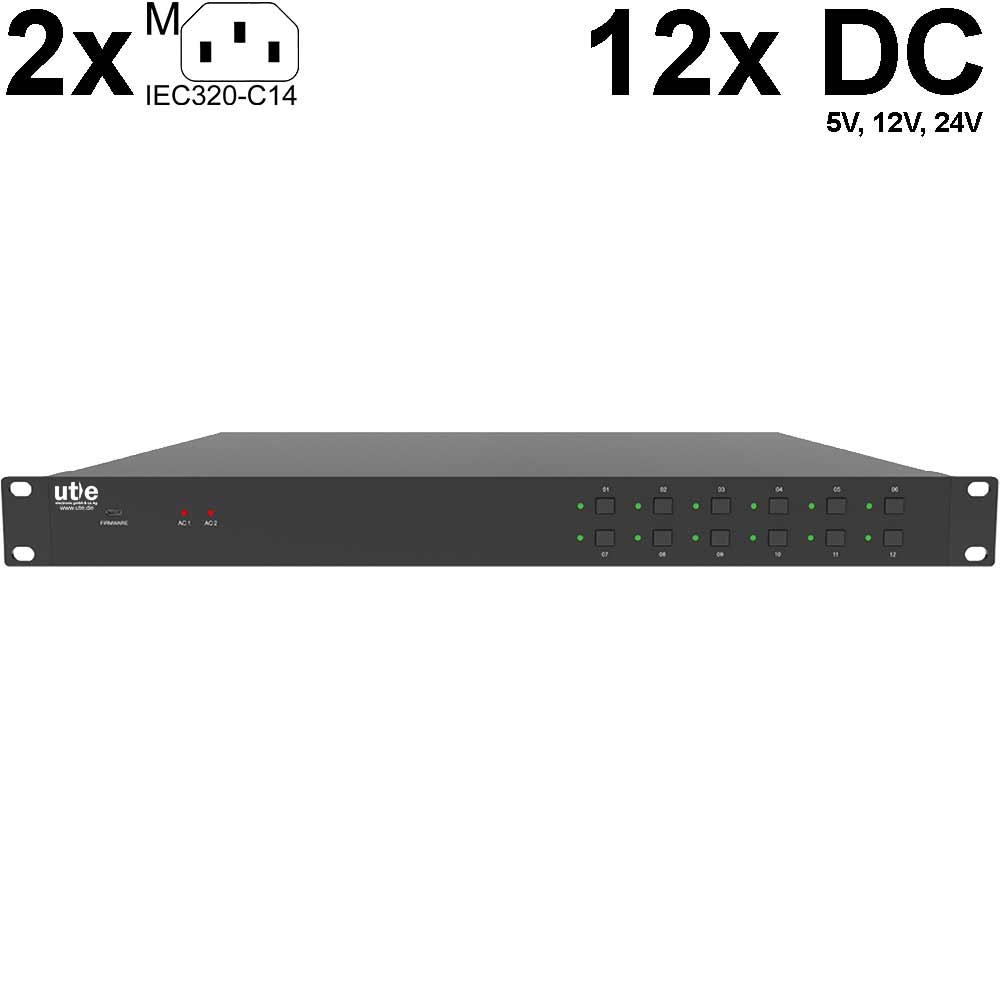

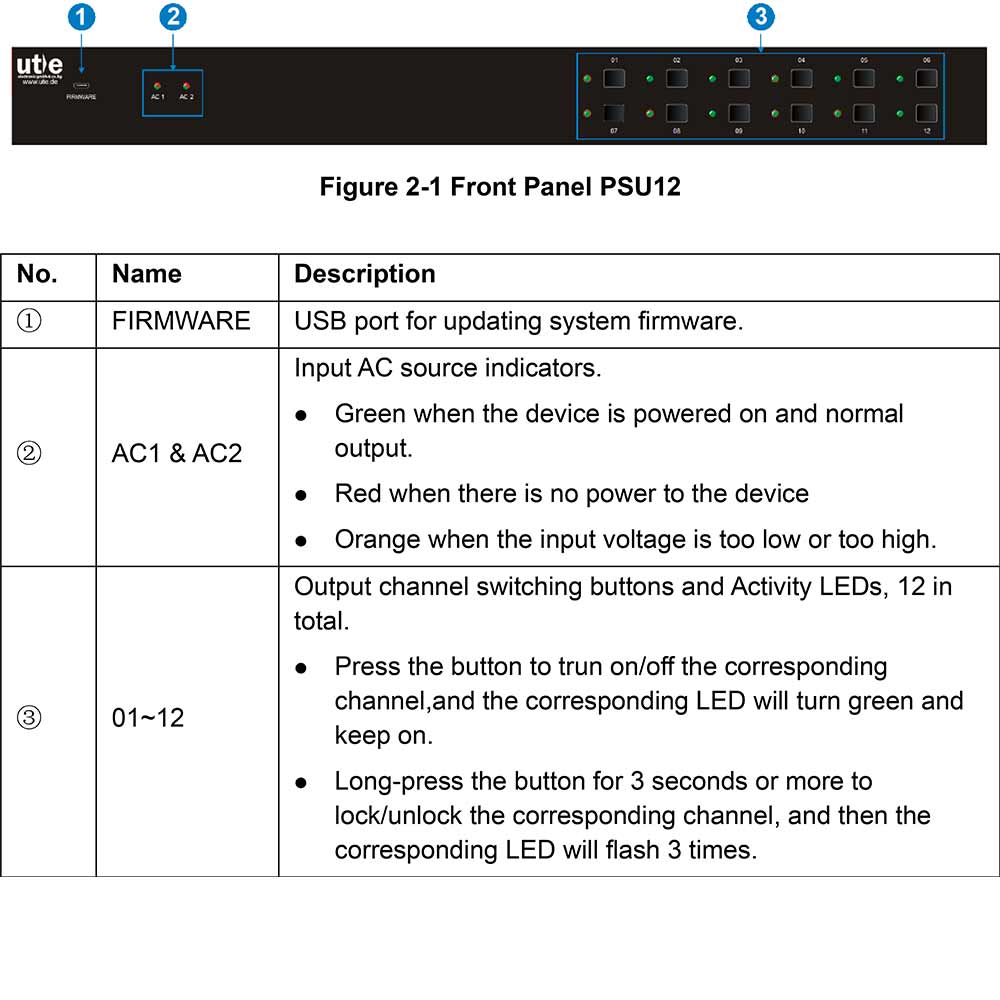

Jeder der 12 2-poligen DC Ausgängen kann einzeln über frontseitige Tasten, RS232-Befehle und vie Web GUI ein- und ausgeschaltet werden. Der Schaltstatus jedes Ausgangs wird über Status-LEDs an der Gerätefront signalisiert.
Redundante DC Stromversorgung – Automatischer Tranferschalter mit 12 DC-Ausgängen
Die beiden AC Stromeingänge des PSU12 dienen der redundanten DC-Stromversorgung, denn der in dieses Schaltnetzteil integrierte ATS schaltet bei Wegfall einer Stromeingangsquelle automatisch auf die zweite um, so dass die DC-Stromversorgung der angeschlossenen DC-Verbraucher weiterhin sicher gestellt ist.
DC-Spannung pro Ausgang wählbar – 5V DC/ 12V DC/ 24V DC

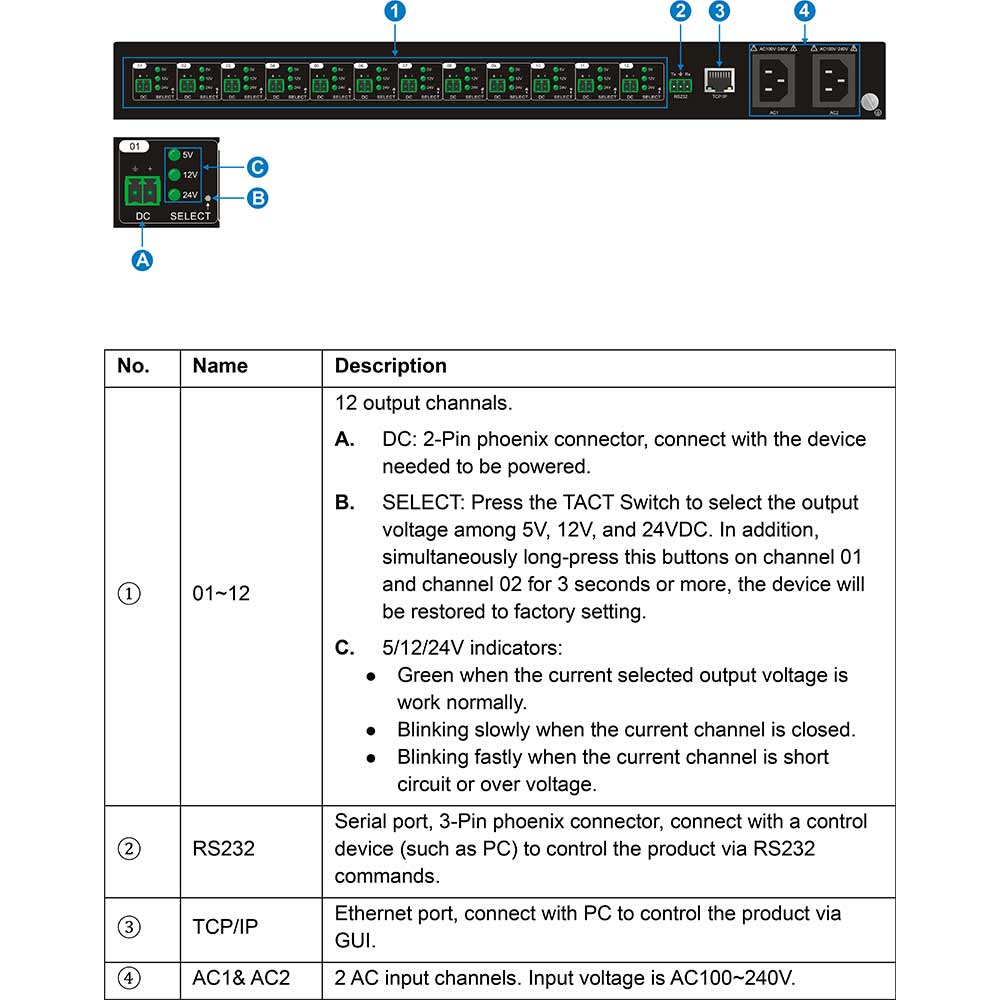

Die Ausgangsspannung jedes Ausgangskanals kann einzeln über rückseitige TACT-Schalter, RS232-Befehle und Web GUI eingestellt werden. Als Ausgangsspannung stehen an jedem der 12 DC-Ausgänge 5V DC, 12V DC oder 24V DC zur Auswahl.
Die 19" DC PDU PSU12 behebt Platzmangel im Rack
Die Steckernetzteile üblicher IT- und AV-Geräte blockieren oftmals wertvollen Anschlussplatz. In dem diese Verbraucher an das Multivoltage DC Netzteil in 19'' Bauform – PSU12 – angeschlossen werden, wird dieser Platzmangel behoben. Bei dem integrierten Netzteil dieser 12-fach DC PDU, das dies ermöglicht, handelt es sich um eine hochwertige Komponente nach Industriestandard. Damit müssen Anwender sich keine Sorgen mehr um das schwächste Glied in der Kette machen: Die oftmals günstigen und unzuverlässigen Steckernetzteile elektronischer Endgeräte werden nicht mehr benötigt.
Switched PDU zum Reboot von bis zu 12 DC Geräten
Im Betrieb spielt der Multivolage DC Power Switch PSU12 vor allem seine Stärken aus, wenn die angeschlossenen Medien- und Netzwerkgeräte sich aufgehängt haben und nicht mehr erreichbar sind:
Ein Neustart durch einen entfernten (Remote-)Zugriff behebt die kritische Situation umgehend. Zeit- und kostenintensive Supportanrufe oder gar Servicetechniker-Einsätze können so effektiv vermieden werden.

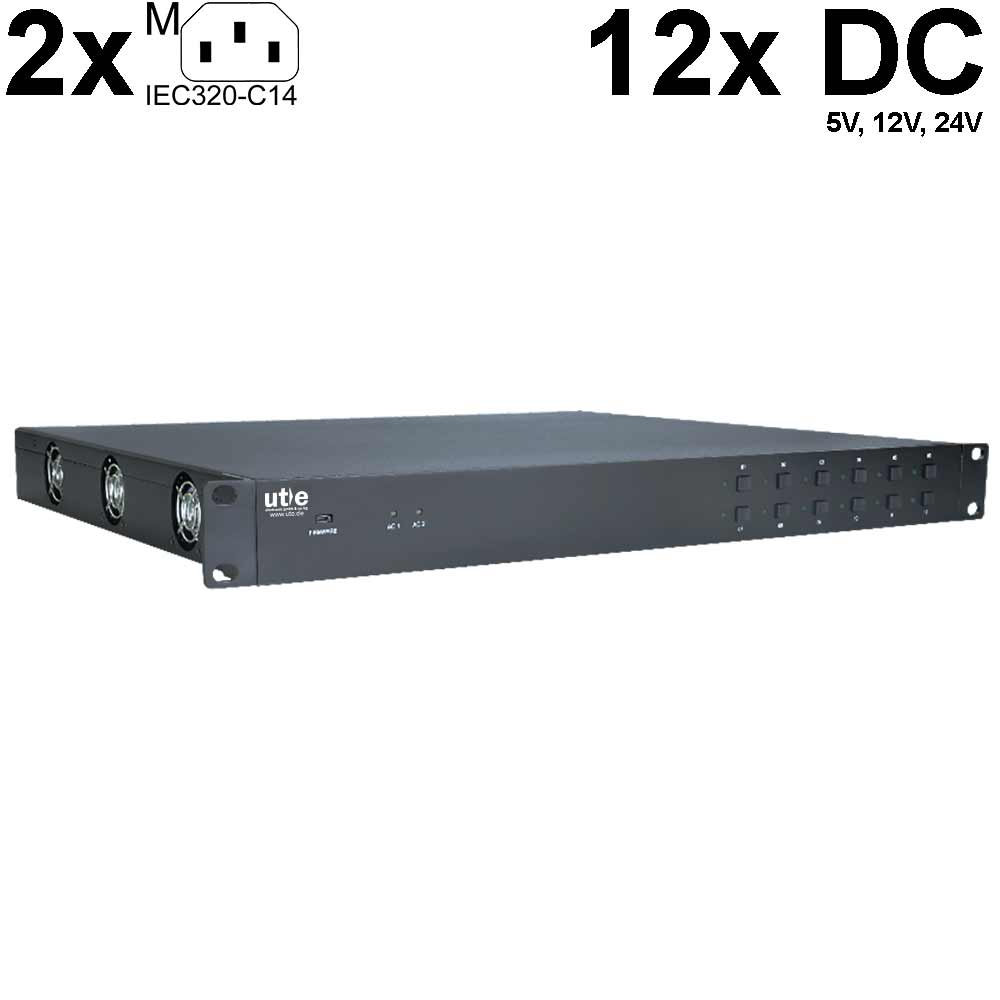

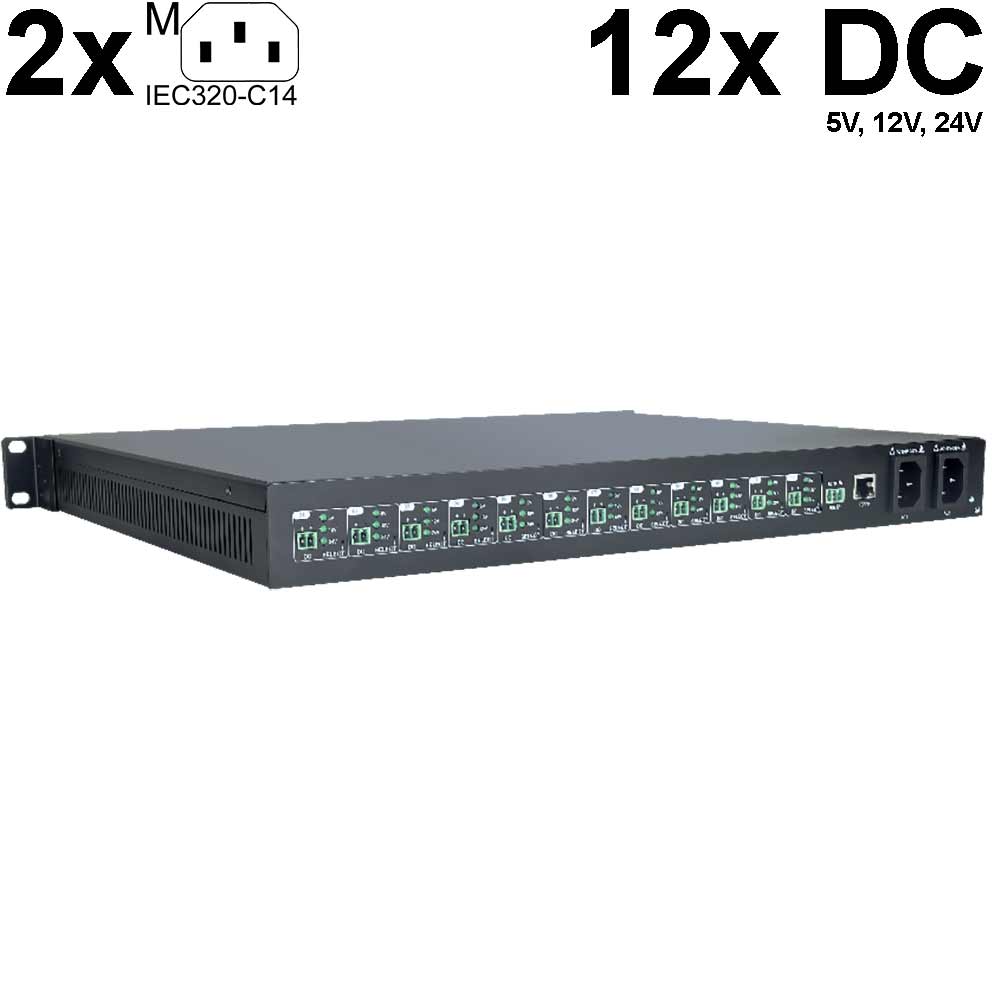

12 schaltbare DC Ausgänge (5V, 12V, 24V) in einer 1HE 19'' PDU

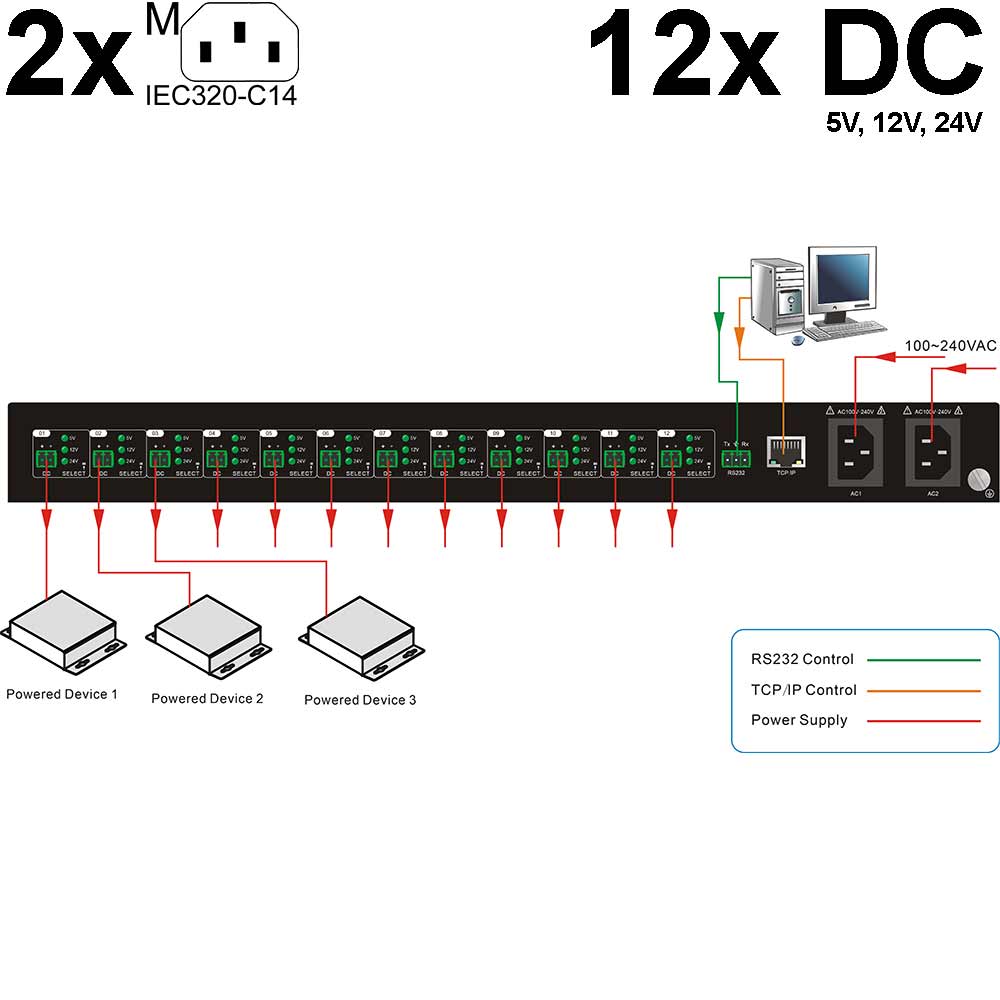

Die DC-Lastausgänge der PSU12 sind jeweils separat über ein Webinterface, über die serielle Schnittstelle oder den Taster an der Gerätefront der Multivoltage DC PDU schaltbar.
PSU12: 12-fach switched DC PDU zur Steuerung und Absicherung aller AV- und IT-Endgeräte mit einem einzigen DC-Stromverteiler – mit integriertem ATS
Das 12fach IP-Swiched Multivoltage DC Netzteil bietet für jedes AV-Gerät den passenden Anschluss und die richtige Spannung
Technische Daten des redundanten DC Netzteils in 19'' Bauform PSU12 | |
Stromein- und ausgänge | |
Stromeingänge | 2x AC-Eingangskanäle [2x IEC C14] |
Eingangsspannung | 100~240VAC 50~60Hz (jeweils) |

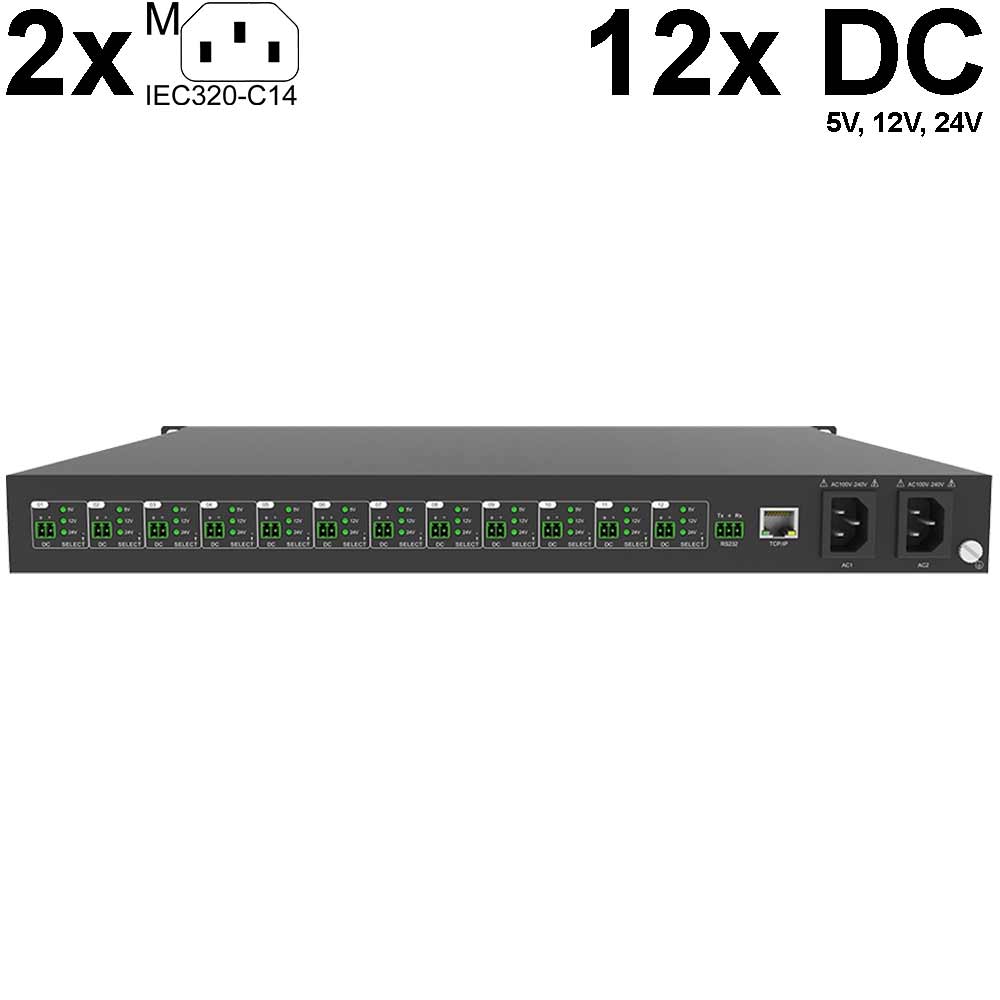

Strom-/ Lastausgänge | 12 schaltbare Lastausgänge auf der Rückseite - 12x DC-Ausgangskanäle [12x 2-poliger Phoenix-Anschluss] |
Ausgangsspannung | Je Port wählbar: 5V DC, 12V DC oder 24V DC |
Ausgangsspannungsbereich (wählbar) | 5V DC: 4,75 ~ 5,25V DC |
12V DC: 11,4 ~ 12,6V DC | |
24V DC: 22,8 ~ 25,2V DC | |
Maximale Ausgangsleistung je DC-Ausgang | 12W bei DC 5V |
15W bei DC 12V | |
15W bei DC 24V | |
Maximale Leistungsaufnahme bei Einzelversorgung | 180W |
Maximale Leistungsaufnahme bei Doppelversorgung | 180W |
Steuerung | |
Tasten Steuerung | Gerätefront: 01~12, insgesamt 12 Tasten |
Geräterückseite: Insgesamt 12 TACT-Schalter (SELECT) | |
RS232 Steuerung | RS232-Anschluss (3-poliger Phoenix-Anschluss) |
Baudrate: 9600 | |
Steuerung per Web GUI | TCP/IP-Port (RJ45-Buchse) |
Standard-IP: 192.168.0.178 | |
Port-Nr.: 4001 | |
Umgebungsbedingungen | |
Betriebstemperatur | 0°C bis 50°C |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 437 x 44 x 357 mm (19'', 1 HE) |
Gewicht (netto) | ca. 4,2 kg |
PSU12: 12-fach switched DC PDU zur Steuerung und Absicherung aller AV- und IT-Endgeräte mit einem einzigen DC-Stromverteiler – mit integriertem ATS
Technische Daten des redundanten DC Netzteils in 19'' Bauform PSU12 | |
Stromein- und ausgänge | |
Stromeingänge | 2x AC-Eingangskanäle [2x IEC C14] |
Eingangsspannung | 100~240VAC 50~60Hz (jeweils) |
Strom-/ Lastausgänge | 12 schaltbare Lastausgänge auf der Rückseite - 12x DC-Ausgangskanäle [12x 2-poliger Phoenix-Anschluss] |
Ausgangsspannung | Je Port wählbar: 5V DC, 12V DC oder 24V DC |
Ausgangsspannungsbereich (wählbar) | 5V DC: 4,75 ~ 5,25V DC |
12V DC: 11,4 ~ 12,6V DC | |
24V DC: 22,8 ~ 25,2V DC | |
Maximale Ausgangsleistung je DC-Ausgang | 12W bei DC 5V |
15W bei DC 12V | |
15W bei DC 24V | |
Maximale Leistungsaufnahme bei Einzelversorgung | 180W |
Maximale Leistungsaufnahme bei Doppelversorgung | 180W |
Steuerung | |
Tasten Steuerung | Gerätefront: 01~12, insgesamt 12 Tasten |
Geräterückseite: Insgesamt 12 TACT-Schalter (SELECT) | |
RS232 Steuerung | RS232-Anschluss (3-poliger Phoenix-Anschluss) |
Baudrate: 9600 | |
Steuerung per Web GUI | TCP/IP-Port (RJ45-Buchse) |
Standard-IP: 192.168.0.178 | |
Port-Nr.: 4001 | |
Umgebungsbedingungen | |
Betriebstemperatur | 0°C bis 50°C |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Abmessungen (BxHxT) | 437 x 44 x 357 mm (19'', 1 HE) |
Gewicht (netto) | ca. 4,2 kg |
PSU12: 12-fach switched DC PDU zur Steuerung und Absicherung aller AV- und IT-Endgeräte mit einem einzigen DC-Stromverteiler – mit integriertem ATS
