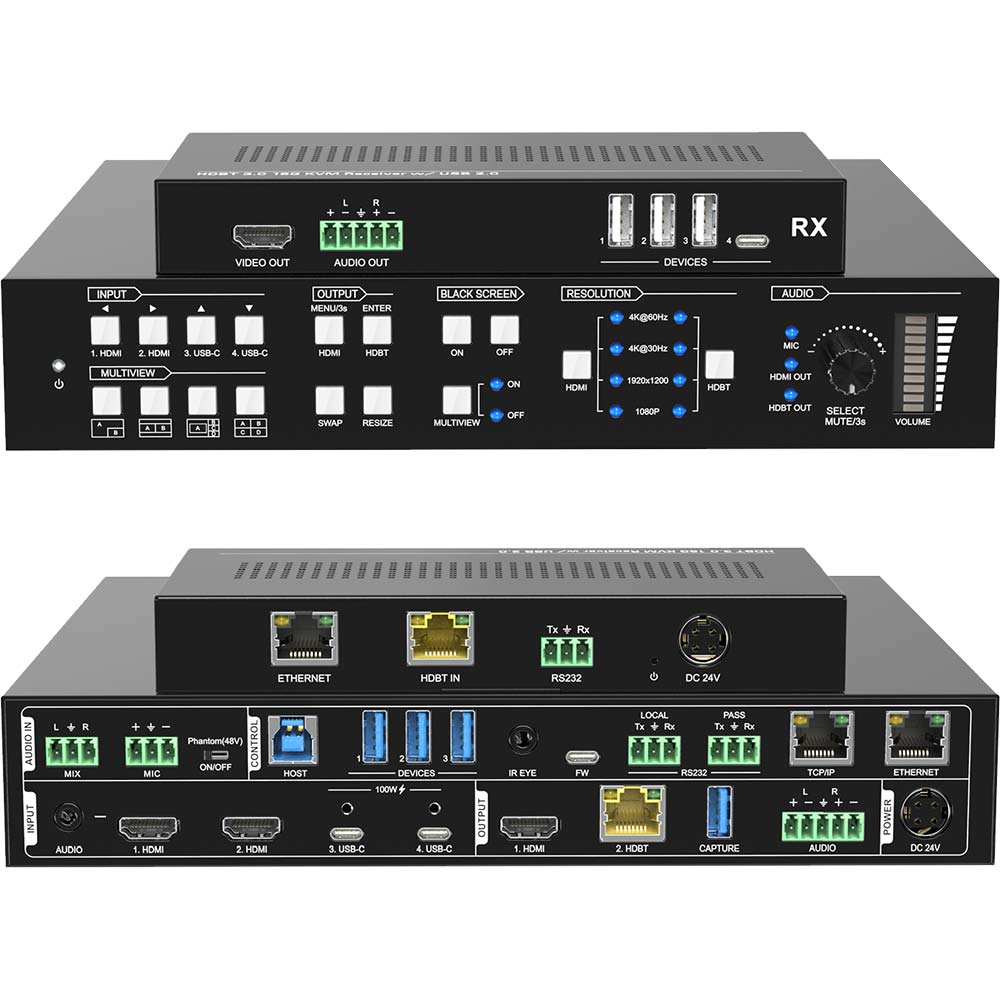

4K60 HDBaseT KVM Extender mit Multiviewer und integr. 4-Port KVM Umschalter am Sender
Bei dem UH-42T-KVM handelt es sich um ein professionellesein professionelles 4x2 KVM Umschalter/ Prozessor Set, dass aus einem 18G 4K60 4x2 KVM Matrixschalter (UH−42T−KVM) - mit integrierter HDBaseT-Extender - und einem 4K60 HDBaseT KVM Empfänger (UH−42T−KVM−R) besteht.

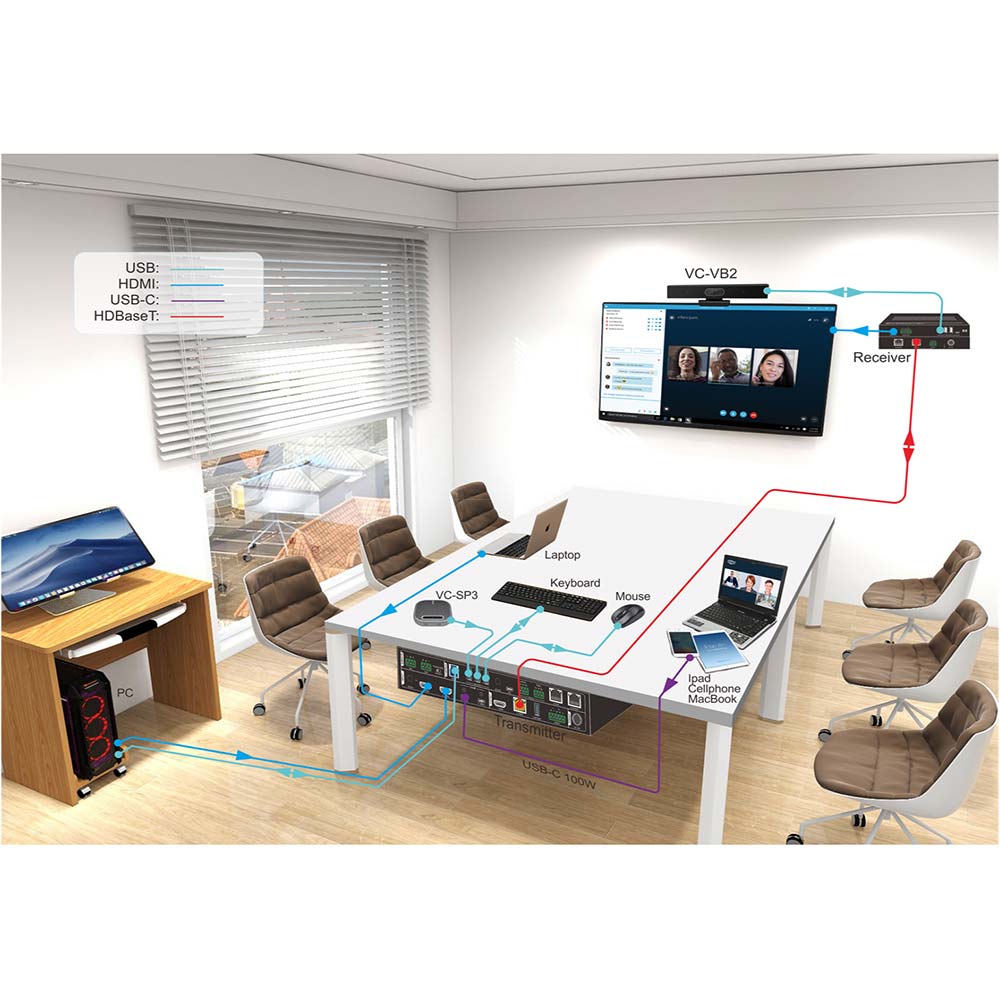

Das UH-42T-KVM KIT wurde zur leistungsstarken 4K AV-Verteilung und -Steuerung in Besprechungsräumen, Leitstellen und Präsentationsumgebungen konzipiert und unterstützt Auflösungen bis 4K @60Hz 4:4:4 und HDCP2.2 sowie die Übertragung von 4K60-Signalen über ein bis zu 100m langes CAT-Kabel.

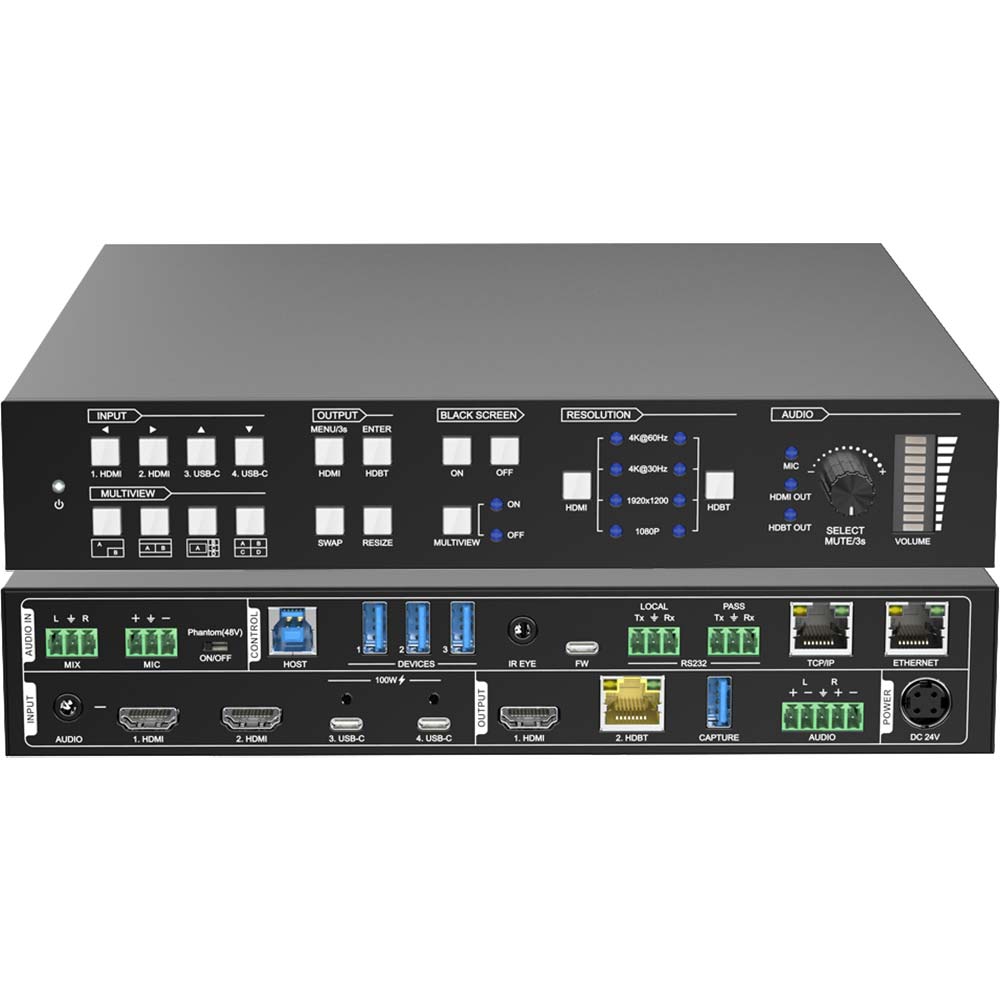

UH-42T-KVM: 4x2 4x2 HDMI/ USB-C KVM Matrix

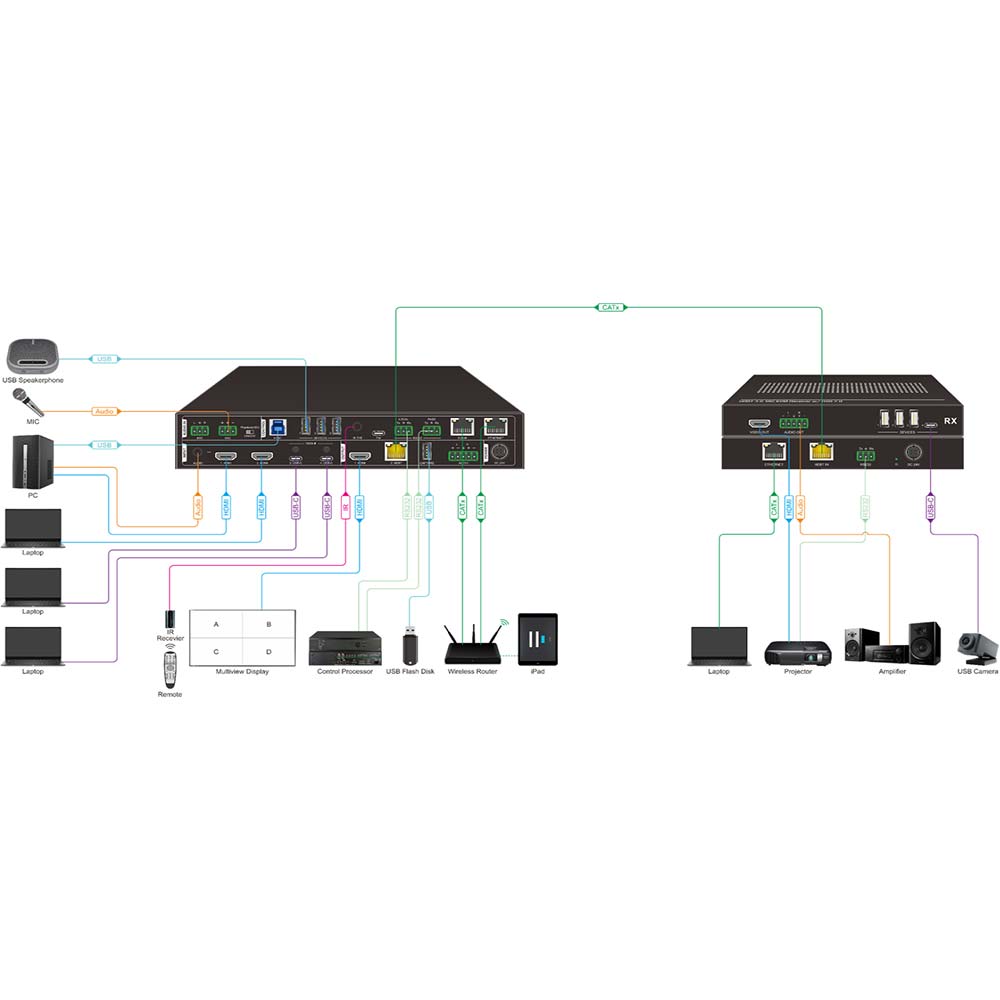

Die 4x2 HDMI/ USB-C KVM Matrix UH-42T-KVM besitzt 2 HDMI und 2 USB-C-Eingänge, 1 HDMI- und 1 HDBT-Ausgang sowie 3 Anschlüsse für USB-Geräte und unterstützt an den USB-C Anschlüssen die Power-Delivery-Ladefunktion mit bis zu 100W, während der im Lieferumfang enthaltene Empfänger (UH-42T-KVM-R) über 24V PoC (Power over Cable) von der 4x2 KVM Matrix UH-42T-KVM mit Strom versorgt wird, was die Installation vereinfacht..
UH-42T-KVM: 4x2 Seamless KVM Matrix Switcher mit Multiviewer, HDBaseT KVM Extender und weiteren erweiterten AV- und Komfortfunktionen
Zu den fortschrittlichen AV-Funktionen des 4x2 KVM Matrixschalters gehören Audio-Embedding/ De-Embedding, USB-Aufzeichnung, nahtloses Umschalten zwischen den Quellen, Ausgabeskalierung und eine beeindruckende Multiview-Funktion mit 11 Anzeigemodi.
Zu den weiteren Komfortfunktionen gehören die automatische Umschaltung auf den aktiven Eingang, ein Gastmodus für an den Empfänger angeschlossene Remote-Geräte, Ethernet-Passthrough und die Unterstützung von Phantomspeisung für Mikrofone.
UH-42T-KVM: 4x2 KVM Matrixschalter mit vielen Bedien- und Steuerungsoptionen
Die umfassende Steuerungsmöglichkeiten der 4x2 KVM Matrix UH-42T-KVM umfassen Tasten an der Vorderseite (mit LED-Statusanzeigen und Tastenhintergrundbeleuchtung), eine intuitive Web-GUI, RS232 und IR, wodurch der UH-42T-KVM zu einer flexiblen, zuverlässigen und benutzerfreundlichen Lösung für anspruchsvolle 4K KVM- und AV-Umschaltanwendungen wird.
Technische Daten des 4x2 Seamless KVM Switcher mit Multiviewer und HDBaseT KVM Extenders UH−42T−KVM
| Technische Daten des 4x2 KVM Matrixschalters mit Multiviewer-Funktion UH-42T-KVM | |
| CPU-Anschlüsse / Eingänge | |
| Video/ Grafik | 2x HDMI Buchse (Typ A) [HDMI 2.0b und HDCP 2.2] 2x USB-C: USB-Buchse (Typ C) [USB-C PD 100 W (max.)] |
| 1x USB-Buchse (Typ B) | |
| Audio | 2x 3-pol. Phoenix Anschluss MIX für gemischte Audioeingänge, MIC für Mikrofoneingänge. |
| KVM-Anschlüsse / Ausgänge | |
| Video/ Grafik | 1x HDMI Buchse (Typ A) - mit 4K60 UHD und HDCP 2.2 Unterstützung - HDMI 2.0b und HDCP 2.2 - Unterstützt Ultra-HD 4Kx2K-Auflösungen |
| USB-Geräte (inkl.Tastatur und Maus) | 3x USB-Buchse (Typ A) |
| Audio | 1x 5-pol. Phoenix Anschluss |
| Remote KVM-Anschluss | 1x RJ45 Buchse (HDBaseT) - HDBaseT3 - Unterstützt Ethernet-Passthrough - Unterstützt 24V PoC-Stromversorgung des Empfängers HDBaseT-KVM Receiver UH−42T−KVM−R im Lieferumfang enthalten |
| Sonstige Anschlüsse | |
| RS232 | 2x 3-pol. Phoenix Anschluss - LOCAL dient zur Steuerung des UH-42T-KVM und zur Aktualisierung der MCU. - PASS dient zur RS232-Durchleitung |
| Firmware Update | 1x USB-C: USB-Buchse (Typ C) |
| IR | 1x 3,5mm Klinkenanschluss |
| USB Capture/ Aufnahme | 1x USB-Buchse (Typ A) |
| Netzwerk/ Ethernet | 1x RJ-45 Buchse - 1000 Mbit/s, Ethernet-Pass-Through |
| TCP/ IP | 1x RJ-45 Buchse - zur Steuerung des UH-42T-KVM über die Benutzeroberfläche |
| Video Allgemein | |
| Eingangsauflösung | bis 4K@60Hz |
| Ausgangsauflösung | bis 4K@60Hz |
| HDMI Version | bis HDMI 2.0b |
| HDCP Version | bis HDCP 2.2 |
| Multiview | √ (ja: Multiview wir unterstützt, 11 verfügbare Modi) |
| Audio Allgemein | |
| Frequenzgang (Ein- und Ausgang) |
20Hz ~ 20KHz, ±1dB |
| Maximaler Eingangspegel | MIX: 2.0Vrms ±0,1 MIC: 20mVrms ±0,1 |
| Maximaler Ausgangspegel | 2,0 Vrms ± 0,5 dB. 2 V = 16 dB Headroom über dem nominalen Verbrauchersignalpegel von -10 dBV (316 mV) |
| Abweichung vom L-R-Pegel (Eingang) | < 0,3 dB, 1-kHz-Sinuswelle bei 0 dBFS (oder maximalem Pegel vor Übersteuerung) |
| Eingangsimpedanz | > 10kΩ |
| THD+N (Ausgang) | < 0,05 % (-3 dB, 1 kHz Sinus) |
| SNR | L/R-Ausgang: > 80 dB (1 kHz Sinus, A-bewertet) |
| Stereo-Kanaltrennung | L/R-Ausgang: < −80 dB bei 1 kH |
| HDMI-Audioformat (Embedded) | PCM 2.0 |
| Steuerung | |
| Tasten | √ (ja: Steuerung über frontseitige Tasten) |
| TCP/IP | √ (ja: Steuerung über Web-GUI) |
| RS232 | √ (ja: Steuerung via RS232 wird unterstützt) |
| IR | √ (ja: Steuerung via im Lieferumfang enthaltener IR-Fernbedienung) |
| Strom | |
| Stromversorgung | über externes 24V DC Netzteil [6,5A Netzteil im Lieferumfang enthalten] |
| Leistungsaufnahme | 42W (bei Volllast) |
| Stromanschluss | 1 x 4-poliger DC-Stromeingang |
| Umgebungsbedingungen | |
| Betriebstemperatur | −5 bis +55℃ |
| Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
| Physische Eigenschaften | |
| Abmessungen (BxHxT) | 250 x 44 x 226 mm |
| Gewicht (netto) | 1765g |
Technische Daten des HDBaseT 3.0 KVM-Receivers UH−42T−KVM−R
| Technische Daten des HDBaseT 3.0 KVM-Receivers UH-42T-KVM-R | |
| Eingang | |
| 1x RJ45 Buchse (HDBaseT 3) | |
| KVM-Anschlüsse / Ausgänge | |
| Video/ Grafik | 1x HDMI Buchse (Typ A) - mit 4K60 UHD und HDCP 2.2 Unterstützung - HDMI 2.0b und HDCP 2.2 - Unterstützt Ultra-HD 4Kx2K-Auflösungen |
| USB-Geräte (inkl.Tastatur und Maus) | 3x USB-Buchse (Typ A) 2x USB-C: USB-Buchse (Typ C) |
| Audio | 1x 5-pol. Phoenix Anschluss |
| Sonstige Anschlüsse | |
| RS232 | 1x 3-pol. Phoenix Anschluss |
| Netzwerk/ Ethernet | 1x RJ-45 Buchse [Ethernet-Pass-Through] |
| KVM-Signalübertragung | |
| KVM-Übertragungsmethode | HDBaseT 3.0 |
| KVM-Übertragungsreichweite | bis 100m - bei 4K@60Hz 4:4:4 AV-Signalen |
| Video Allgemein | |
| Eingangsauflösung | bis 4K@60Hz |
| Ausgangsauflösung | bis 4K@60Hz |
| HDMI Version | bis HDMI 2.0b |
| HDCP Version | bis HDCP 2.2 |
| Audio Allgemein | |
| Frequenzgang | 20Hz ~ 20KHz, ±1dB |
| Maximaler Ausgangspegel | 2,0 Vrms ± 0,5 dB. 2 V = 16 dB Headroom über dem nominalen Verbrauchersignalpegel von -10 dBV (316 mV) |
| THD+N | < 0,05 % (-3 dB, 1 kHz Sinus) |
| SNR | L/R-Ausgang: > 80 dB (1 kHz Sinus, A-bewertet) |
| Stereo-Kanaltrennung | L/R-Ausgang: < −80 dB bei 1 kH |
| HDMI-Audioformat (Embedded) | PCM 2.0 |
| Strom | |
| Stromversorgung | via HDBT3 – PoC-Stromversorgung durch die KVM-Matrix UH-42T-KVM (oder über optional erhältliches externes 24V DC Netzteil) |
| Stromanschluss | 1 x 4-poliger DC-Stromeingang |
| Umgebungsbedingungen | |
| Betriebstemperatur | −5 bis +55℃ |
| Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
| Physische Eigenschaften | |
| Abmessungen (BxHxT) | 173 x 24,5 x 95 mm |
| Gewicht (netto) | 395g |
