KVM-Extender: CE-690 von ATEN
Drucken
DVI-KVM-Verlängerung über Glasfaser für große Übertragungswege (20Km)

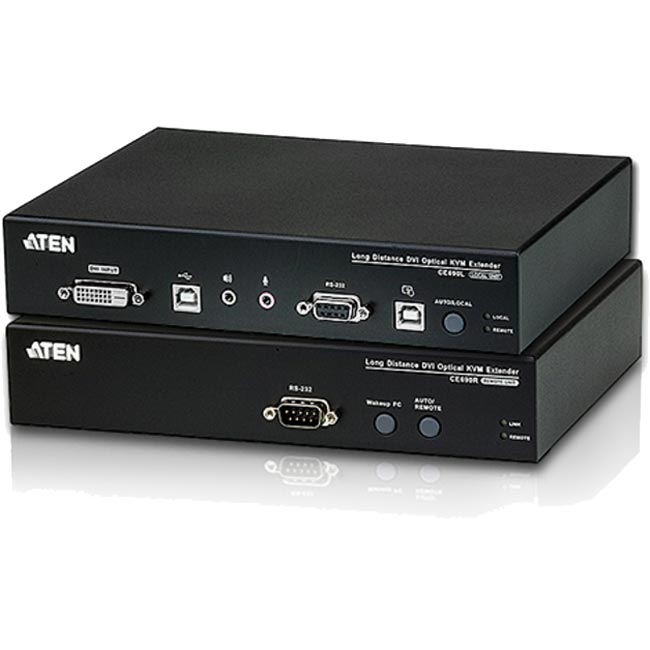

kvm-extender-glasfaser_aten_ce690

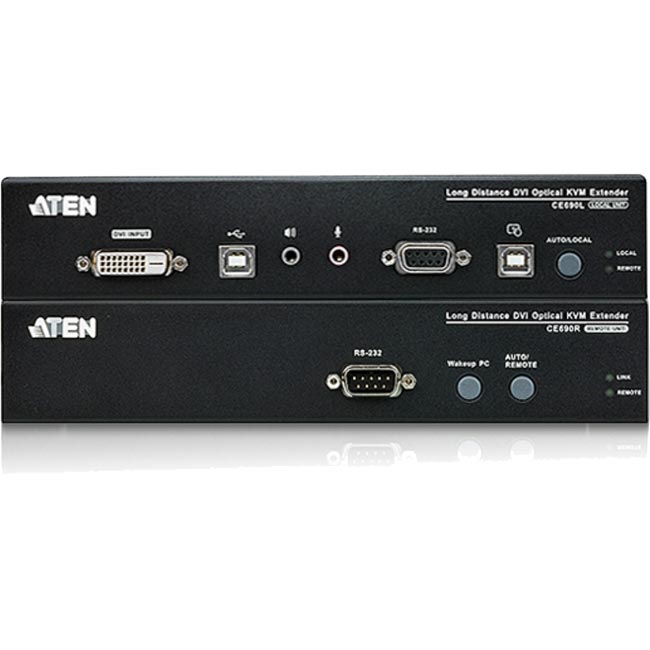

kvm-extender-glasfaser_aten_ce690_vorderseite
kvm-extender-glasfaser_aten_ce690_rueckseite-anschluesse

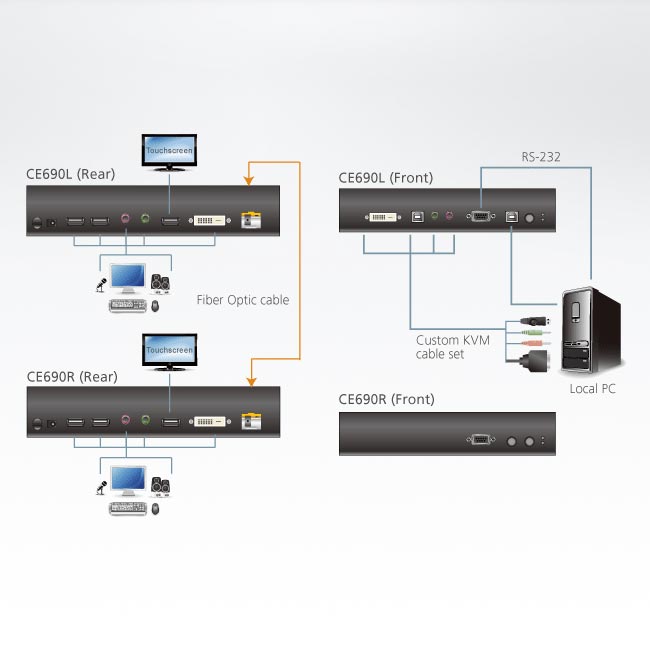

kvm-extender-glasfaser_aten_ce690_anwendungsbeispiel

KVM-Extender: CE-690 von ATEN

Bewertung: Noch nicht bewertet
Reichweite
Artikelnummer: ATEN CE690
EAN: 4719264641145
DVI-KVM-Verlängerung über Glasfaser für große Übertragungswege (20Km)
Allg. Produktbeschreibung

ATEN CE690: DVI-KVM-Verlängerung über Glasfaser für große Übertragungswege - bis 20km

Der ATEN CE690 ist eine DVI-Verlängerung, die dank Glasfaserübertragung die traditionelle Grenze von DVI-Kabellängen für die Übermittlung von HD-Bild und Ton sowie Steuersignalen bei weitem überschreitet. Der CE690 ist in der Lage, KVM-DVI-Signale über extrem weite Strecken – bis zu 20 km von der Signalquelle entfernt zu übertragen. Das System wandelt das Bild- und Tonsignal einer lokalen Signalquelle in serielle Daten um, die über eine 3,125-Gbps-Glasfaserverbindung bei optimaler Bildqualität übertragen werden (für Auflösungen bis 1920 x 1200 mit 60 Hz und mit einer Farbtiefe von 24 Bit).


Der CE690 überträgt nicht nur die Maus- und Tastatursignale zur Steuerung entfernter Computer, sondern auch RS-232- (bis 115 Kbps) und USB-Signale in beide Richtungen. Das System bietet Ports für beide Schnittstellenarten, sodass Sie problemlos serielle Geräte wie Strichcode-Scanner oder USB-Geräte wie Touchscreens anschließen können. So erhalten Sie vollen Zugriff auf ein Computersystem, das sich bis zu 20 km entfernt befinden kann.

Der CE690 ermöglicht den Zugriff auf einen Computer von der lokalen und der entfernten Konsole (USB-Tastatur, -Maus und Monitor) aus. Gleichzeitig nutzt der CE690 modernste Glasfasertechnologie zur Verbindung der Sende- und Empfangseinheit, sodass die Installation schnell und einfach erfolgt und die KVM-DVI-Signale über Entfernungen bis zu 20 km übertragen werden können.



Features des DVI-KVM over LWL Extenders CE690 von ATEN

  • Ermöglicht den Zugriff auf einen Computer oder eine KVM-Installation von einer lokalen bzw. entfernten Konsole aus
  • Unterstützt die DVI-D-Schnittstelle, und ermöglicht die Übertragung von DVI Single Link-Bildsignalen
  • Verbesserte Grafikqualität bis 1920 x 1200 bei 60 Hz (24 Bit) – Sie erhalten ein exzellentes, kristallscharfes Bild bei Übertragungswegen von bis zu 20 km
  • Unterstützt Touchscreens – schließen Sie einen Touchscreen an (unterstützt Geräte bis 10-Punkt-Multi-Touch), und profitieren Sie von interaktivem Bedienkomfort (keine zusätzlichen Treiber erforderlich) Zweikonsolbetrieb – erlaubt die Bedienung Ihres Systems über die lokale und die entfernte Konsole (USB-Tastatur, -Maus und Monitor)
  • Verwendet zur Verbindung des lokalen und des entfernten Gerätes Glasfaserkabel
  • HDCP-kompatibel
  • Serieller RS-232-Anschluss – für ein serielles Terminal oder serielle Geräte wie z.B. Strichcode-Scanner (Baudrate 115200 bps)
  • PC Wakeup-Unterstützung – betätigen Sie einfach eine Drucktaste am Empfangsgerät, um einen lokalen PC über RS-232 zu reaktivieren
  • Tonübertragung – unterstützt Stereo-Lautsprecher und -Mikrofon
  • Rack-Montage möglich
Spezifikation

Technische Daten des DVI-KVM Over LWL-Extenders CE690 von ATEN

AnschlüsseCE690LCE690R
Konsosenports
Grafik-Eingang 1 x DVI-D Buchse (weiß) --
Grafik-Ausgang -- 1 x DVI-D Buchse (weiß)
USB (Tastatur und Maus) 2 x USB Typ A Buchse (weiß)
Lautsprecher 1 x Mini-Stereo-Buchse, Buchse (grün)
Mikrofon 1 x Mini-Stereo-Buchse, Buchse (pink)
USB (druckempfindliches Tastenfeld) 1 x USB Typ A Buchse (weiß)
KVM-Ports
Grafik 1 x DVI-D Buchse (weiß) --
Lautsprecher 1 x Mini-Stereo-Buchse (grün) --
Mikrofon 1 x Mini-Stereo-Buchse (pink) --
USB (Tastatur/Maus) 1 x USB Typ B Buchse (weiß) --
USB (druckempfindliches Tastenfeld) 1 x USB Typ B Buchse (weiß) --
Sonstige Anschlüsse
RS-232 1 x DB-9 Buchse (schwarz) 1 x DB-9 Stecker (schwarz)
Stromversorgung 1 x Stromeingangsbuchse
Glasfaser-Ein-/-Ausgang 1 x bidirektionaler SFP-Anschluss (LC)
LED-Anzeigen CE690L CE690R
Lokal 1 (grün) --
Gegenstelle 1 (grün) 1 (grün)
Verbindung 1 (grün) 1 (grün)
Schalter CE690L CE690R
Auswahl der Betriebsart 1 x Drucktaste
PC Wakeup-Funktion -- 1 x Drucktaste
Glasfaser CE690L CE690R
Übertragungsweg* 20 km mit Single-Mode-Glasfaser (SM)
Wellenlänge 1310/1550 nm bei Single-Mode
Datenübertragungsgeschwindigkeit Einfache Glasfaser: 3,125 Gbps
Stromverbrauch CE690L CE690R
  5,3 V DC, 10,2 W 5,3 V DC, 9,0 W
Umgebungsbedingungen CE690L CE690R
Betriebstemperatur 0 bis 50°C
Lagertemperatur -20 bis 60°C
Luftfeuchtigkeit 0 bis 80% RL, nicht kondensierend
Physische Eigenschaften CE690L CE690R
Gehäuse Metall
Gewicht 1,08kg 1,08kg
Abmessungen (L x B x H) 21,50 x 16,29 x 4,18 cm

Lieferunfang der DVI-KVM-Verlängerung über Glasfaser CE-690 von ATEN

  • 1 x CE690L DVI-KVM-Verlängerung über Glasfaserkabel (lokales Gerät)
  • 1 x CE690R DVI-KVM-Verlängerung über Glasfaserkabel (Gerät für Gegenstelle)
  • 1 x 2L-7D02U individuelles KVM-Kabelset (1,8 m)
  • 1 x LIN6-04U1-V1CG USB-Kabel (1,8 m)
  • 2x 0AD6-1605-24EG Netzteile
  • 1x Montagekit
  • 1x Benutzerhandbuch

*Hinweis: Der angegebene Übertragungsweg ist eine Annäherung. Hierbei handelt es sich um einen Richtwert, der vom Typ der Glasfaser, ihrer Bandbreite, der Anschlussqualität, Verlusten, Mode-bedingter und chromatischer Dispersion, Umgebungseinflüssen und Knickstellen abhängig ist.

DVI-KVM-Verlängerung über Glasfaser für große Übertragungswege

Der ATEN CE690 ist eine DVI-Verlängerung, die dank Glasfaserübertragung die traditionelle Grenze von DVI-Kabellängen für die Übermittlung von HD-Bild und Ton sowie Steuersignalen bei weitem überschreitet. Der CE690 ist in der Lage, KVM-DVI-Signale über extrem weite Strecken – bis zu 20 km von der Signalquelle entfernt zu übertragen. Das System wandelt das Bild- und Tonsignal einer lokalen Signalquelle in serielle Daten um, die über eine 3,125-Gbps-Glasfaserverbindung bei optimaler Bildqualität übertragen werden (für Auflösungen bis 1920 x 1200 mit 60 Hz und mit einer Farbtiefe von 24 Bit).


Der CE690 überträgt nicht nur die Maus- und Tastatursignale zur Steuerung entfernter Computer, sondern auch RS-232- (bis 115 Kbps) und USB-Signale in beide Richtungen. Das System bietet Ports für beide Schnittstellenarten, sodass Sie problemlos serielle Geräte wie Strichcode-Scanner oder USB-Geräte wie Touchscreens anschließen können. So erhalten Sie vollen Zugriff auf ein Computersystem, das sich bis zu 20 km entfernt befinden kann.

Der CE690 ermöglicht den Zugriff auf einen Computer von der lokalen und der entfernten Konsole (USB-Tastatur, -Maus und Monitor) aus. Gleichzeitig nutzt der CE690 modernste Glasfasertechnologie zur Verbindung der Sende- und Empfangseinheit, sodass die Installation schnell und einfach erfolgt und die KVM-DVI-Signale über Entfernungen bis zu 20 km übertragen werden können.



Features des DVI-KVM over LWL Extenders CE690 von ATEN

  • Ermöglicht den Zugriff auf einen Computer oder eine KVM-Installation von einer lokalen bzw. entfernten Konsole aus
  • Unterstützt die DVI-D-Schnittstelle, und ermöglicht die Übertragung von DVI Single Link-Bildsignalen
  • Verbesserte Grafikqualität bis 1920 x 1200 bei 60 Hz (24 Bit) – Sie erhalten ein exzellentes, kristallscharfes Bild bei Übertragungswegen von bis zu 20 km
  • Unterstützt Touchscreens – schließen Sie einen Touchscreen an (unterstützt Geräte bis 10-Punkt-Multi-Touch), und profitieren Sie von interaktivem Bedienkomfort (keine zusätzlichen Treiber erforderlich) Zweikonsolbetrieb – erlaubt die Bedienung Ihres Systems über die lokale und die entfernte Konsole (USB-Tastatur, -Maus und Monitor)
  • Verwendet zur Verbindung des lokalen und des entfernten Gerätes Glasfaserkabel
  • HDCP-kompatibel
  • Serieller RS-232-Anschluss – für ein serielles Terminal oder serielle Geräte wie z.B. Strichcode-Scanner (Baudrate 115200 bps)
  • PC Wakeup-Unterstützung – betätigen Sie einfach eine Drucktaste am Empfangsgerät, um einen lokalen PC über RS-232 zu reaktivieren
  • Tonübertragung – unterstützt Stereo-Lautsprecher und -Mikrofon
  • Rack-Montage möglich

Auch gesucht unter: 4719264641145, "CE690", "CE-690", CE690-AT-G, "CE690-AT-G", CE690-ATG, CE690AT-G, CE690-AT, CE690-G, CE690ATG, athen
