Der ATEN CE680 ist eine DVI-Verlängerung, die dank Glasfaserübertragung die traditionelle Grenze von DVI-Kabellängen für die Übermittlung von HD-Bild und Ton sowie Steuersignalen bei weitem überschreitet. Der CE680 ist in der Lage, KVM-DVI-Signale über sehr weite Strecken – bis zu 600 m von der Signalquelle entfernt zu übertragen. Das System wandelt das Bild- und Tonsignal einer lokalen Signalquelle in serielle Daten um, die über eine 3,125-Gbps-Glasfaserverbindung bei optimaler Bildqualität übertragen werden (für Auflösungen bis 1920 x 1200 mit 60 Hz und mit einer Farbtiefe von 24 Bit).
Der KVM Exdenter CE680 von ATEN überträgt nicht nur die Maus- und Tastatursignale zur Steuerung entfernter Computer, sondern auch RS-232- (bis 115 Kbps) und USB-Signale in beide Richtungen. Das System bietet Ports für beide Schnittstellenarten, sodass Sie problemlos serielle Geräte wie Strichcode-Scanner oder USB-Geräte wie Touchscreens anschließen können. So erhalten Sie vollen Zugriff auf ein Computersystem, das sich bis zu 600 m entfernt befinden kann.

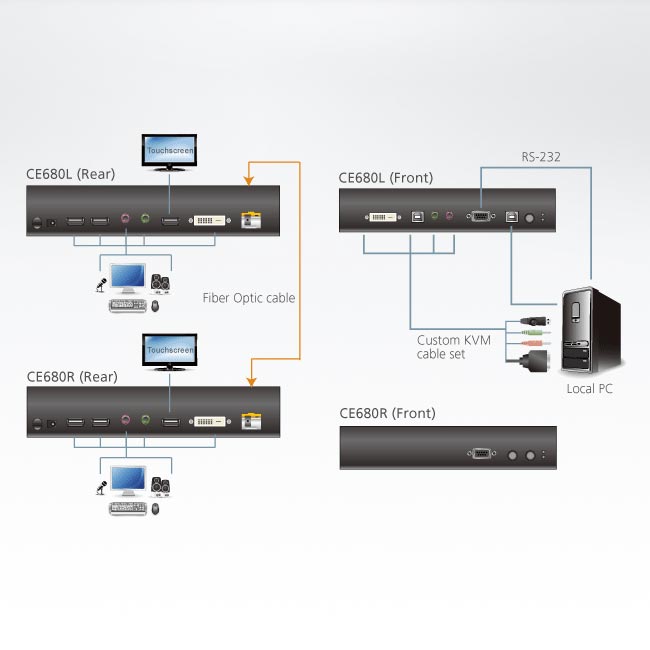

Der Extender CE680 von ATEN ermöglicht den Zugriff auf einen Computer von der lokalen und der entfernten Konsole (USB-Tastatur, -Maus und Monitor) aus. Gleichzeitig nutzt der CE680 modernste Glasfasertechnologie zur Verbindung der Sende- und Empfangseinheit, sodass die Installation schnell und einfach erfolgt und die KVM-DVI-Signale über Entfernungen bis zu 600 m übertragen werden können.

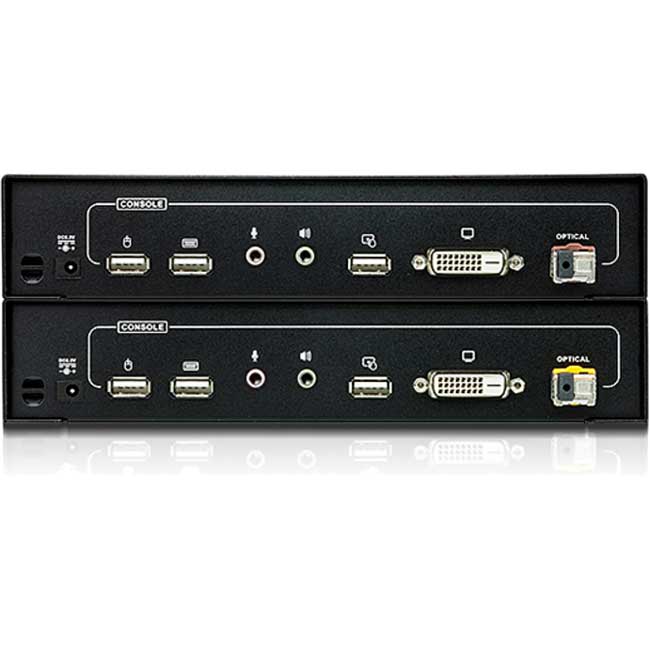

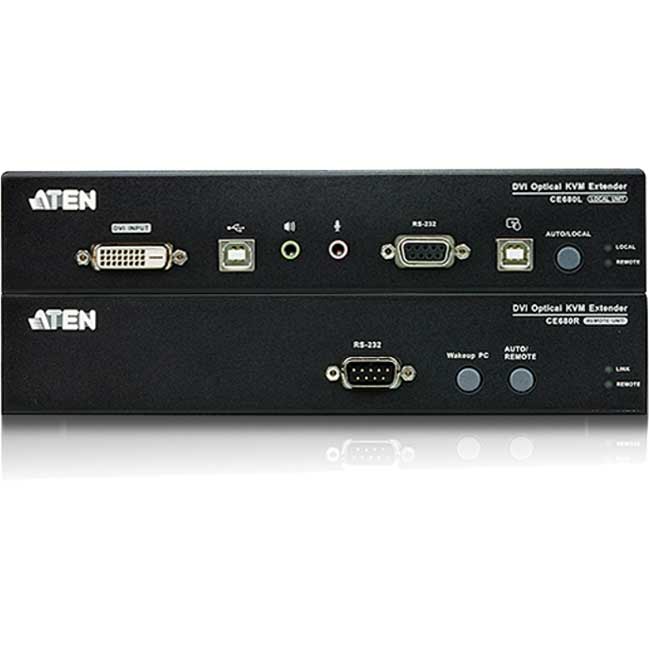

Anschlüsse | CE680L | CE680R |
---|---|---|
Konsosenports | ||
Grafik-Eingang | 1 x DVI-D Buchse (weiß) | -- |
Grafik-Ausgang | -- | 1 x DVI-D Buchse (weiß) |
USB (Tastatur und Maus) | 2 x USB Typ A Buchse (weiß) | |
Lautsprecher | 1 x Mini-Stereo-Buchse, Buchse (grün) | |
Mikrofon | 1 x Mini-Stereo-Buchse, Buchse (pink) | |
USB (druckempfindliches Tastenfeld) | 1 x USB Typ A Buchse (weiß) | |
KVM-Ports | ||
Grafik | 1 x DVI-D Buchse (weiß) | -- |
Lautsprecher | 1 x Mini-Stereo-Buchse (grün) | -- |
Mikrofon | 1 x Mini-Stereo-Buchse (pink) | -- |
USB (Tastatur/Maus) | 1 x USB Typ B Buchse (weiß) | -- |
USB (druckempfindliches Tastenfeld) | 1 x USB Typ B Buchse (weiß) | -- |
Sonstige Anschlüsse | ||
RS-232 | 1 x DB-9 Buchse (schwarz) | 1 x DB-9 Stecker (schwarz) |
Stromversorgung | 1 x Stromeingangsbuchse | |
Glasfaser-Ein-/-Ausgang | 1 x bidirektionaler SFP-Anschluss (LC) | |
LED-Anzeigen | CE680L | CE680R |
Lokal | 1 (grün) | -- |
Gegenstelle | 1 (grün) | 1 (grün) |
Verbindung | 1 (grün) | 1 (grün) |
Schalter | CE680L | CE680R |
Auswahl der Betriebsart | 1 x Drucktaste | |
PC Wakeup-Funktion | -- | 1 x Drucktaste |
Glasfaser | CE680L | CE680R |
Übertragungsweg* | 600 m mit Single-Mode-Glasfaser (SM) | |
Wellenlänge | 1310/1550 nm bei Single-Mode | |
Datenübertragungsgeschwindigkeit | Einfache Glasfaser: 3,125 Gbps | |
Stromverbrauch | CE680L | CE680R |
5,3 V DC, 10,2 W | 5,3 V DC, 9,0 W | |
Umgebungsbedingungen | CE680L | CE680R |
Betriebstemperatur | 0 bis 50°C | |
Lagertemperatur | -20 bis 60°C | |
Luftfeuchtigkeit | 0 bis 80% RL, nicht kondensierend | |
Physische Eigenschaften | CE680L | CE680R |
Gehäuse | Metall | |
Gewicht | 1,09kg | 1,09kg |
Abmessungen (L x B x H) | 21,50 x 16,29 x 4,18 cm |
*Hinweis: Der angegebene Übertragungsweg ist eine Annäherung. Hierbei handelt es sich um einen Richtwert, der vom Typ der Glasfaser, ihrer Bandbreite, der Anschlussqualität, Verlusten, Mode-bedingter und chromatischer Dispersion, Umgebungseinflüssen und Knickstellen abhängig ist.
