ATEN CE750A USB VGA KVM Extender mit Audio und RS232
Drucken
KVM-Verlängerung für USB-Eingabegeräte und VGA-Grafik mit Audio und RS232
kvm-extender-usb_aten_ce750a_00
kvm-extender-usb_aten_ce750a_dia01
kvm-extender-usb_aten_ce750a_01
kvm-extender-usb_aten_ce750a_02

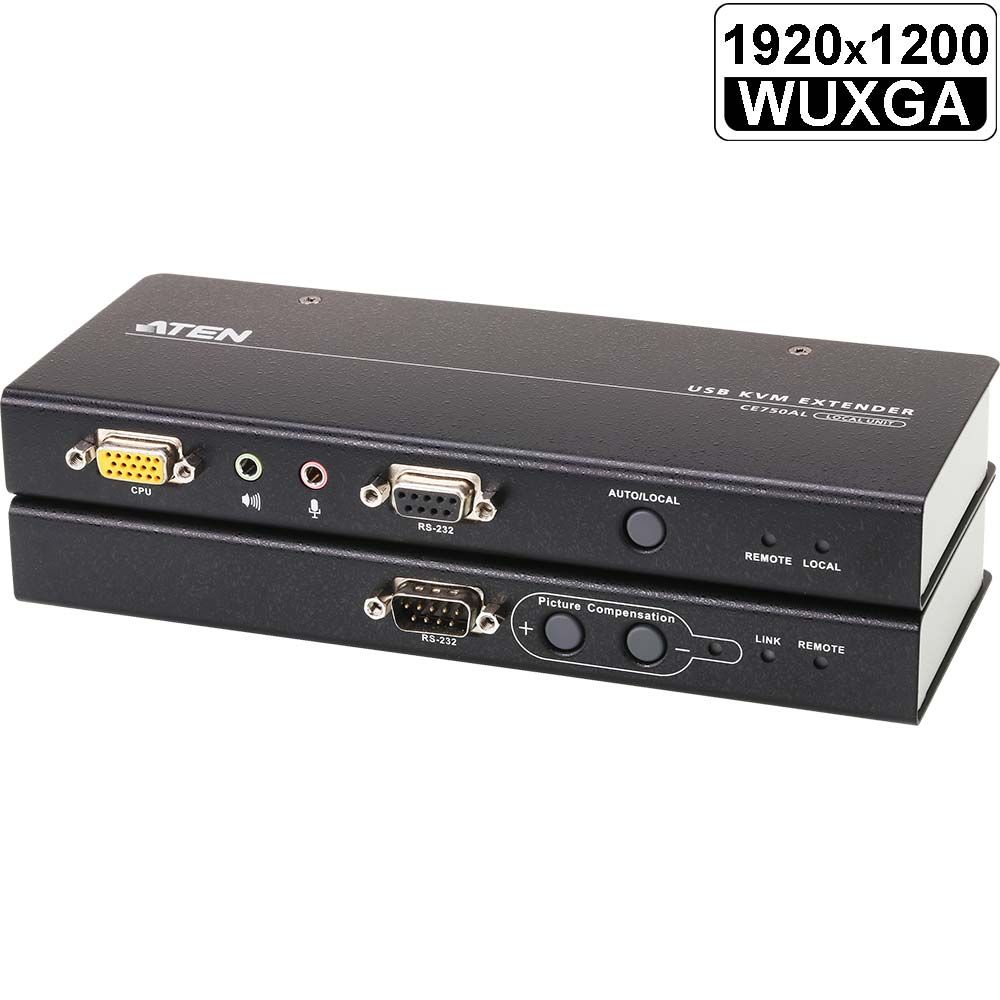

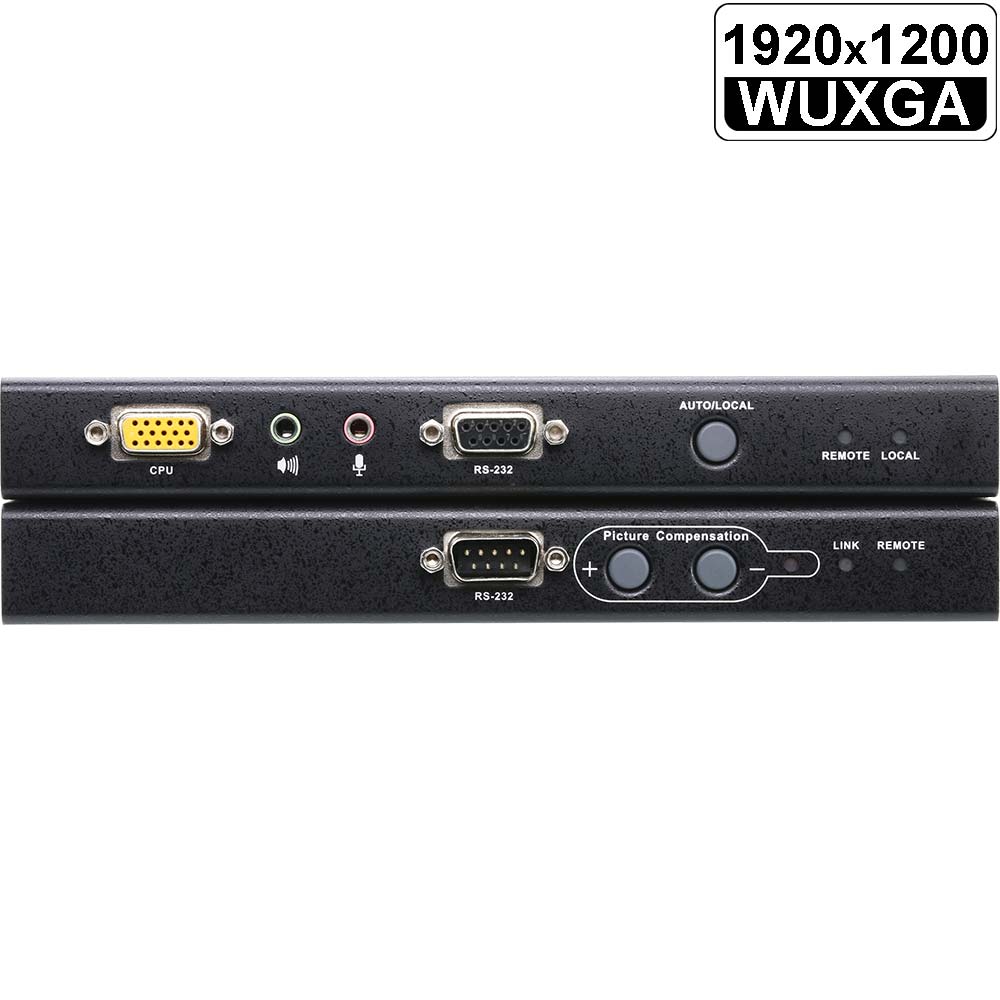

ATEN CE750A
USB VGA KVM Extender mit Audio und RS232

Bewertung: Noch nicht bewertet

KVM Extender für USB-Eingabegeräte und VGA-Grafik mit Audio und RS232

  • Dual-Konsole Bedienung
  • Anpassbare Verstärkungssteuerung – automatische und manuelle Anpassung der Signalstärke, um nach Entfernung zu kompensieren – bis 200m
  • Hochauflösendes Video – bis WUXGA (1920x1200)
Artikelnummer: ATEN CE750A
KVM-Verlängerung für USB-Eingabegeräte und VGA-Grafik mit Audio und RS232
Allg. Produktbeschreibung

ATEN CE750A: KVM-über-CAT Verlängerung für USB-Eingabegeräte und VGA-Grafik mit Audio und RS232

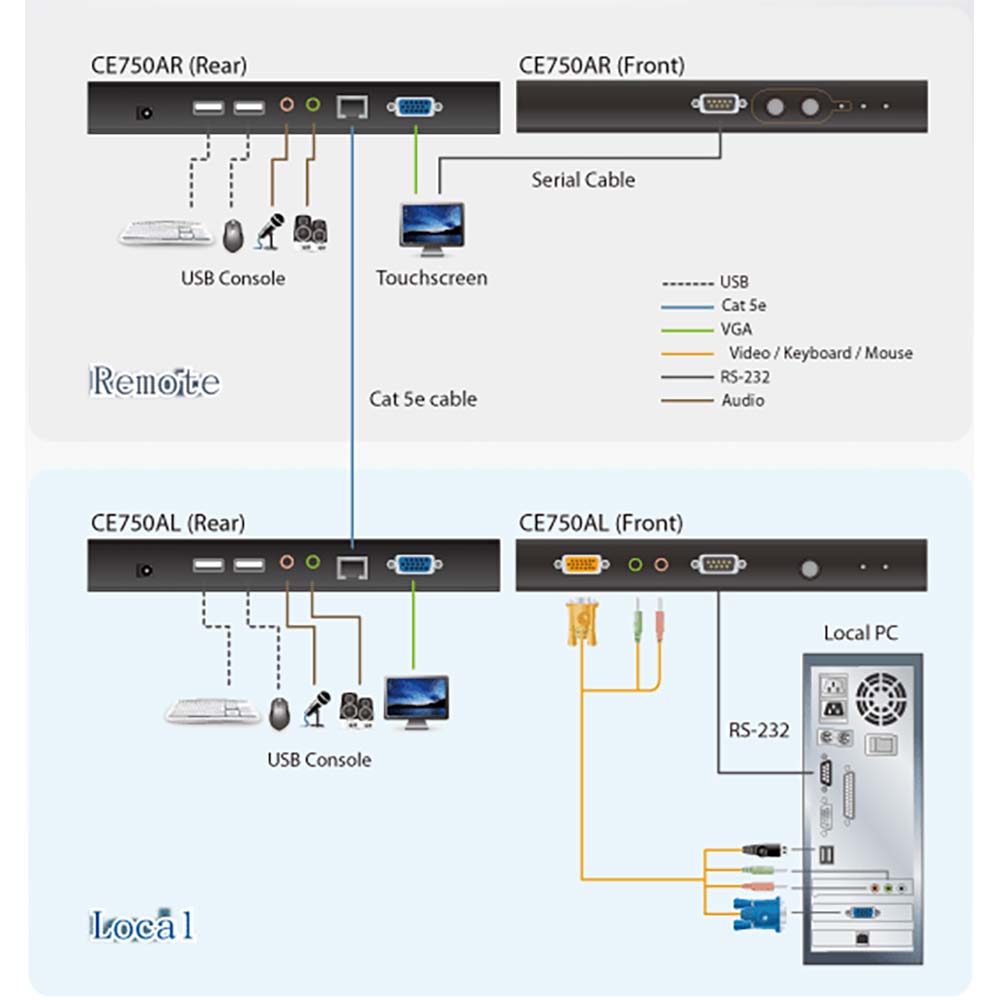

  • Die lokalen und entfernten Geräte können über ein CAT 5e über eine Entfernung von bis zu 200 Metern miteinander verbunden werden

Bei dem CE750A von ATEN handelt es sich um eine KVM-Verlängerung mit USB-Anschlüssen, die eine automatische Signalkompensation sowie serielle RS232-Funktionalität besitzt und den Zugriff auf ein Computersystem über eine entfernte USB-Konsole (USB-Tastatur und - Maus sowie Monitor) ermöglicht.

Da er den Zugriff auf ein Computersystem über eine entfernte Konsole ermöglicht, ist der KVM-Extender ATEN CE750A die ideale Wahl für Installationen, wo die Konsole an einem gut zugänglichen, die Systemeinheit jedoch an einem sicheren Ort aufgestellt werden soll - z.B. vom Staub und Schmutz der Fertigungsanlage oder dem rauhen Umfeld einer Baustelle entfernt.

ATEN CE750A: Eine konsequente Weiterentwicklung vorheriger Designs
Die USB VGA KVM-Verlängerung ATEN CE750A stellt eine deutliche Verbesserung im Vergleich zu ihren Vorgängermodellen dar. Dieser KVM-Extender besitzt jetzt je einen RS232-Port am lokalen und entfernten Gerät für serielle Terminals zur Konfiguration (lokales Gerät) oder für serielle Geräte wie z.B. Touchscreens oder Barcode-Scanner (Gerät der Gegenstelle).



Features des VGA USB KVM-Extenders CE750A von ATEN auf einen Blick

  • Lokale und entfernte Geräte können über CAT 5e-Kabel auf Entfernungen bis maximal 200 m miteinander verbunden werden
  • Dual-Konsole Bedienung/ Zweikonsolbetrieb – erlaubt die Bedienung Ihres Systems über die lokale und die entfernte Konsole (USB-Tastatur, -Maus und Monitor)
  • Der integrierte ASIC-Chip bietet eine höhere Zuverlässigkeit und Kompatibilität
  • USB-Tastatur- und USB-Mausanschlüsse
  • Serielle RS232-Anschlüsse für serielle Terminals zur Konfiguration (lokales Gerät) oder für serielle Geräte wie z.B. Touchscreens oder Strichcode-Scanner (Gerät der Gegenstelle)
  • Unterstützt Stereo-Lautsprecher und Stereo-Mikrofon
  • USB-Überlastungsschutz – USB Überstromerkennung und Vermeidung
  • Betriebsart per Drucktasten auswählbar (nur am lokalen Gerät) – Umschaltung zwischen lokalem und automatischem Betrieb
  • Eingebauter Schutz gegen statische Entladungen bis 8 bzw. 15 KV (8 KV bei Kontakt, 15 KV bei Überschlägen) und Überspannungen bis 2 KV
  • Signalpegelregler zur Einstellung der Signalstärke - ermöglicht die manuelle Anpassung an die Entfernung
  • Hohe Grafikauflösung - bis WUXGA (1920 x 1200 bei 60 Hz) bei 30 m;
    UXGA (1600 x 1200 bei 60 Hz) bei 150 m; SXGA (1280 x 1024 bei 60 Hz) bei 200 m
  • Unterstützt VGA-, SVGA-, SXGA- (1280 x 1024), UXGA- (1600 x 1200) und WUXGA- (1920 x 1200) sowie Multisync-Monitore. Der lokale Monitor unterstützt DDC; DDC2; DDC2B
  • Hot-Plug-Funktion
  • Rack-Montage möglich
  • Einfache Installation - keine Software erforderlich - nur die Kabel an die Geräte anschließen, fertig!
  • Multiplattform-kompatibel - Windows, Linux, FreeBSD
  • Unterstützt Breitbildformate*

Hinweise:

  • * Die EDID Daten für einen Breitbildschirm werden vom lokalen Videoausgang gesendet. Für Breitbildmodi und Anzeigen verbinden Sie den Monitor mit dem lokalen Videoausgang oder verwenden Sie einen EDID Emulator.
Spezifikation

Technische Daten des ATEN CE750A

Technische Daten des USB VGA KVM Extender mit Audio und RS232
  ATEN CE750L ATEN CE750R
Anschlüsse
Konsolenports 2 x USB-Typ-A-Buchse (Weiß)
1 x HDB-15-Buchse (Blau)
1 x Mini-Stereobuchse (Grün)
1 x Mini-Stereobuchse (Rosa)
1 x DB-9-Buchse (Schwarz)
1 x RJ-45-Buchse
1 x Gleichspannungsanschluss
2 x USB-Typ-A-Buchse (Weiß)
1 x HDB-15-Buchse (Blau)
1 x Mini-Stereobuchse (Grün)
1 x Mini-Stereobuchse (Rosa)
1 x DB-9-Stecker (Schwarz)
1 x RJ-45-Buchse
1 x Gleichspannungsanschluss
KVM-Ports 1 x SPHD-15-Buchse (Gelb)
1 x Mini-Stereobuchse (Grün)
1 x Mini-Stereobuchse (Rosa)
Nicht verfügbar
LEDs
Lokal 1 (Grün) Nicht verfügbar
Extern 1 (Grün) 1 (Grün)
Verbindung Nicht verfügbar 1 (Grün)
Bildkompensation Nicht verfügbar 1 (Orange)
Drucktasten
Betriebsmodusauswahl 1 x Drucktaste Nicht verfügbar
Bildkompensation Nicht verfügbar 2 x Drucktaste
Emulation
Tastatur / Maus USB USB
Video
  WUXGA: 1920x1200 bei 60 Hz bei 30 m
UXGA: 1600x1200 bei 60 Hz bei 150 m
SXGA: 1280x1024 bei 60 Hz bei 200 m
Stromverbrauch1
  DC5.3V:2.44W:16BTU/h
DC5.3V:3.27W:20BTU/h
DC5.3V:2.44W:16BTU/h
DC5.3V:3.27W:20BTU/h
Umgebungsbedingungen
Betriebstemperatur 0˚C bis 50˚C
Lagertemperatur −20˚C bis 60˚C
Luftfeuchte 0% bis 80% relative Luftfeuchteigkeit, nicht kondensierend
Physikalische Eigenschaften
Gehäuse Metall Metall
Gewicht 0,47 kg ( 1,04 lb ) 0,47 kg ( 1,04 lb )
Abmessungen (L x B x H)2 20,20 x 8,01 x 2,50 cm
(7,95 x 3,15 x 0,98 Zoll)
20,20 x 8,01 x 2,50 cm
(7,95 x 3,15 x 0,98 Zoll)

Lieferumfang der KVM-Verlängerung für USB-Eingabegeräte und VGA-Grafik mit Audio und RS232

  • 1x ATEN CE750A: USB VGA KVM Extender mit Audio und RS232, besteht aus
    • 1x ATEN CE750AL: USB KVM Extender (Lokales Gerät)
    • 1x ATEN CE750AR: USB KVM Extender (Remote Gerät)
  • 1x ATEN 2L−5302U: Benutzer KVM Kabel-Set (USB-KVM-Kabel mit Audio mit SPHD-15 Anschluss)
  • 2x ATEN 0AD8-1605-24M1 Netzteile
  • 1x Montageset
  • 1x Benutzeranleitung

Features des VGA USB KVM-Extenders CE750A von ATEN auf einen Blick

  • Lokale und entfernte Geräte können über CAT 5e-Kabel auf Entfernungen bis maximal 200 m miteinander verbunden werden
  • Dual-Konsole Bedienung/ Zweikonsolbetrieb – erlaubt die Bedienung Ihres Systems über die lokale und die entfernte Konsole (USB-Tastatur, -Maus und Monitor)
  • Der integrierte ASIC-Chip bietet eine höhere Zuverlässigkeit und Kompatibilität
  • USB-Tastatur- und USB-Mausanschlüsse
  • Serielle RS232-Anschlüsse für serielle Terminals zur Konfiguration (lokales Gerät) oder für serielle Geräte wie z.B. Touchscreens oder Strichcode-Scanner (Gerät der Gegenstelle)
  • Unterstützt Stereo-Lautsprecher und Stereo-Mikrofon
  • USB-Überlastungsschutz – USB Überstromerkennung und Vermeidung
  • Betriebsart per Drucktasten auswählbar (nur am lokalen Gerät) – Umschaltung zwischen lokalem und automatischem Betrieb
  • Eingebauter Schutz gegen statische Entladungen bis 8 bzw. 15 KV (8 KV bei Kontakt, 15 KV bei Überschlägen) und Überspannungen bis 2 KV
  • Signalpegelregler zur Einstellung der Signalstärke - ermöglicht die manuelle Anpassung an die Entfernung
  • Hohe Grafikauflösung - bis WUXGA (1920 x 1200 bei 60 Hz) bei 30 m;
    UXGA (1600 x 1200 bei 60 Hz) bei 150 m; SXGA (1280 x 1024 bei 60 Hz) bei 200 m
  • Unterstützt VGA-, SVGA-, SXGA- (1280 x 1024), UXGA- (1600 x 1200) und WUXGA- (1920 x 1200) sowie Multisync-Monitore. Der lokale Monitor unterstützt DDC; DDC2; DDC2B
  • Hot-Plug-Funktion
  • Rack-Montage möglich
  • Einfache Installation - keine Software erforderlich - nur die Kabel an die Geräte anschließen, fertig!
  • Multiplattform-kompatibel - Windows, Linux, FreeBSD
  • Unterstützt Breitbildformate3

Hinweise:

  • 1 Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
  • 2 Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.
  • 3 Die EDID Daten für einen Breitbildschirm werden vom lokalen Videoausgang gesendet. Für Breitbildmodi und Anzeigen verbinden Sie den Monitor mit dem lokalen Videoausgang oder verwenden Sie einen EDID Emulator.
