ADDERLink X-USB PRO-MS
Dual Head KVM-/ VGA+Audio u. USB Extender

Spezifikationen der Multiscreen KVM-Verlängerung ADDERLink X-USB PRO MS

Anschlüsse

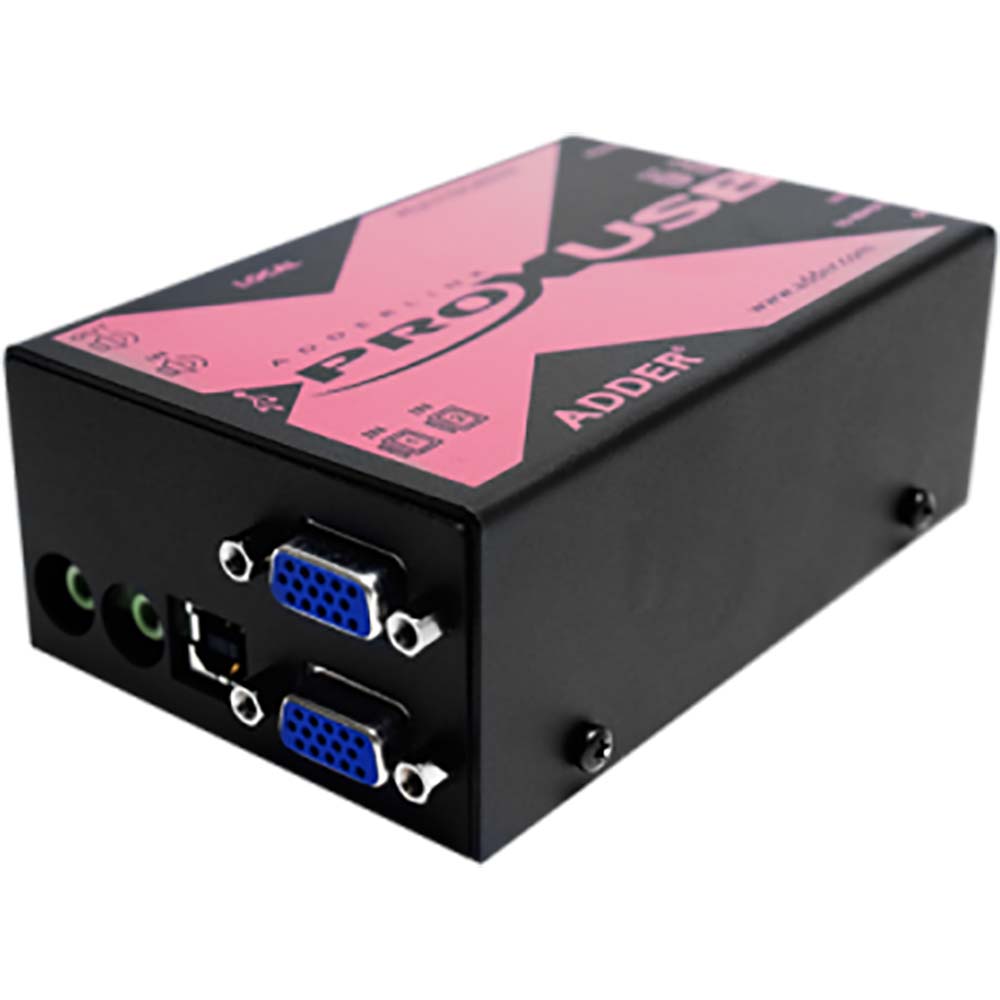

• Lokale Einheit (ADDERLink X-USB PRO-TX)

  • 1 x USB-Anschluss: USB-Buchse (Typ B)
  • 4 x VGA-Anschluss: 2x VGA Eingang und 2x VGA-Loop Ausgang
  • 2 x Audio-Anschluss: 3,5mm Klinkenbuchse
  • 1 x RJ45-Buchse
  • 1 x Stromanschluss: 2,5mm DC-Buchse für optionales Netzteil (nur für Videoanwendungen erforderlich)
• Remote Unit (ADDERLink X-USB PRO-RX)
  • 4 x USB-Anschluss: USB-Buchse (Typ A)
  • 2 x VGA-Anschluss
  • 1 x Audio-Anschluss: 3,5mm Klinkenbuchse
  • 1 x RJ45-Buchse
  • 1 x Stromanschluss: 2,5mm DC-Buchse für Netzteil

Videoauflösungen

• Alle Auflösungen bis zu 1920 x 1200 @60 Hz

Übertragungsreichweite

• 200 m mit CAT5-Kabel
• 250 m mit CAT5e-Kabel
• 300 m mit CAT6-Kabel
• 300 m mit CAT7-Kabel
• 200 m mit CAT7a Patchkabel

Skew Compensation

• 62ns de-skew mit 2ns Auflösung (1/4 Pixel bei 1600x1200)

Software

• Unterstützung für alle bekannten Software- und Betriebssysteme,
  einschließlich Windows (alle), DOS, Linux, Unix, BSD, Sun OS, Solaris, Mac OS und NetWare

Audio (Ende zu Ende)

• 2-Kanal-16-Bit-Audio bei 44,1 kHz
• THD + N: typischerweise -80 dB bei 1 kHz
• SNR: typischerweise 85 dB bei 1 kHz

Stromversorgung

• über externes Netzteil
  • Eingang: 100 - 240 V AC, 50/60 Hz
  • Ausgang 5V, 12W

Betriebstemperatur

• 0ºC bis 40Cº

Physische Eigenschaften

• Lokale Einheit (ADDERLink X-USB PRO-TX)
  • Abmessungen: 122 mm x 48 mm x 75 mm
  • Gewicht: 500g
• Remote Unit (ADDERLink X-USB PRO-RX)
  • Abmessungen: 162 mm x 48 mm x 75 mm
  • Gewicht: 650g
• Beide Einheiten können in einem 19''-Rack installiert werden (8 Einheiten passen in 2 HE Rack-Platz)

Zulassungen / Compliance

• CE
• FCC Klasse A

Produktmerkmale des ADDERLink X-USB PRO MS

Multiscreen KVM-Verlängerung

• Repliziert pixelgenau den Inhalt, der auch auf den lokalen Monitoren angezeigt wird (der Anschluss von lokalen Monitoren ist optional und nicht zwingend notwendig)

Dual Head VGA Video in digitaler Qualität

• VGA-Auflösungen von Zweischirm-Systemen (1920 x 1200 bei 60Hz) sind bis 300m erweiterbar. Der ADDERLink X-USB PRO MS besitzt einen variablen Rauschfilter für KVM-Signalverlängerungen über 200m

Videokompensation

• Die mehrpolige Kompensationstechnik ermöglicht eine kompromisslos gute Videoqualität bei maximaler Entfernung über ein einziges Kabel. Farbkorrekturkompensation und Verstärkungseinstellung werden über die Tastatur des Empfängers gesteuert, um kristallklare Bilder zu gewährleisten

Lokaler Feed-Through-Port

• Für Audio und Video, sodass eine lokale Konsole verwendet werden kann

USB-Powered KVM-Sender

• Der Transmitter kann über den USB-Port mit Strom versorgt werden, was den Bedarf an externen Netzteilen reduziert, wobei ein externes Netzteil als Backup angeschlossen werden kann

Konfiguration für zwei Benutzer

• Zwei ADDERLink X-USB PRO MS-Geräte, die mit einem Dual Head Computer verbunden sind ermöglichen den Zugriff von zwei Benutzern auf das System. Das USB-Subsystem des Computers ermöglicht die gleichzeitige Steuerung.
  Dies bedeutet, dass beide Benutzer den Computer genau zur gleichen Zeit steuern können und die daraus resultierenden Tastatur- und Maus-Einflüsse ein Zusammenspiel aus den beiden Eingaben sind.

Emulierte zweiseitige DDC-EDID

• Unterstützung der vollständigen zweiseitigen Datenkanal-Anzeige EDID mit der das Remote-System die vom Quellmonitor kommenden Daten genau spiegeln kann

USB-Unterstützung

• USB-Erweiterung für Low und Full Speed USB, die alle USB-kompatiblen Zubehörteile (einschließlich isochroner Geräte) unterstützt.
  Der 4-Port-USB-Hub in der Empfängereinheit ermöglicht die Remote-Lokalisierung eines vollständigen Desktops, einschließlich Tastatur, Monitor, Maus, Festplattenlaufwerk, Flash-Speicherstick, Webcam und jedes anderen USB-Geräts

Audioübertragung

• Liefert Stereo-Audio in CD-Qualität für Lautsprecher

Rack-Optionen

• Sowohl die Sender- als auch die Empfängereinheiten können eigenständig verwendet werden, zudem können bis zu 8 Einheiten in einen 2HE-Gehäuse eingebaut werden

Features des Dual Head VGA-KVM-Extenders ADDERLink X-USB PRO MS auf einen Blick

• Unkomprimierte Videoqualität in digitaler Qualität für kristallklare Bilder, die auf mehrere Bildschirme erweitert wurden: Replikation des genauen Bildschirminhalts (pixelgenaue 1-zu-1 Darstellung des gleichen Inhalts, der auch auf den beiden lokalen Monitoren angezeigt wird)

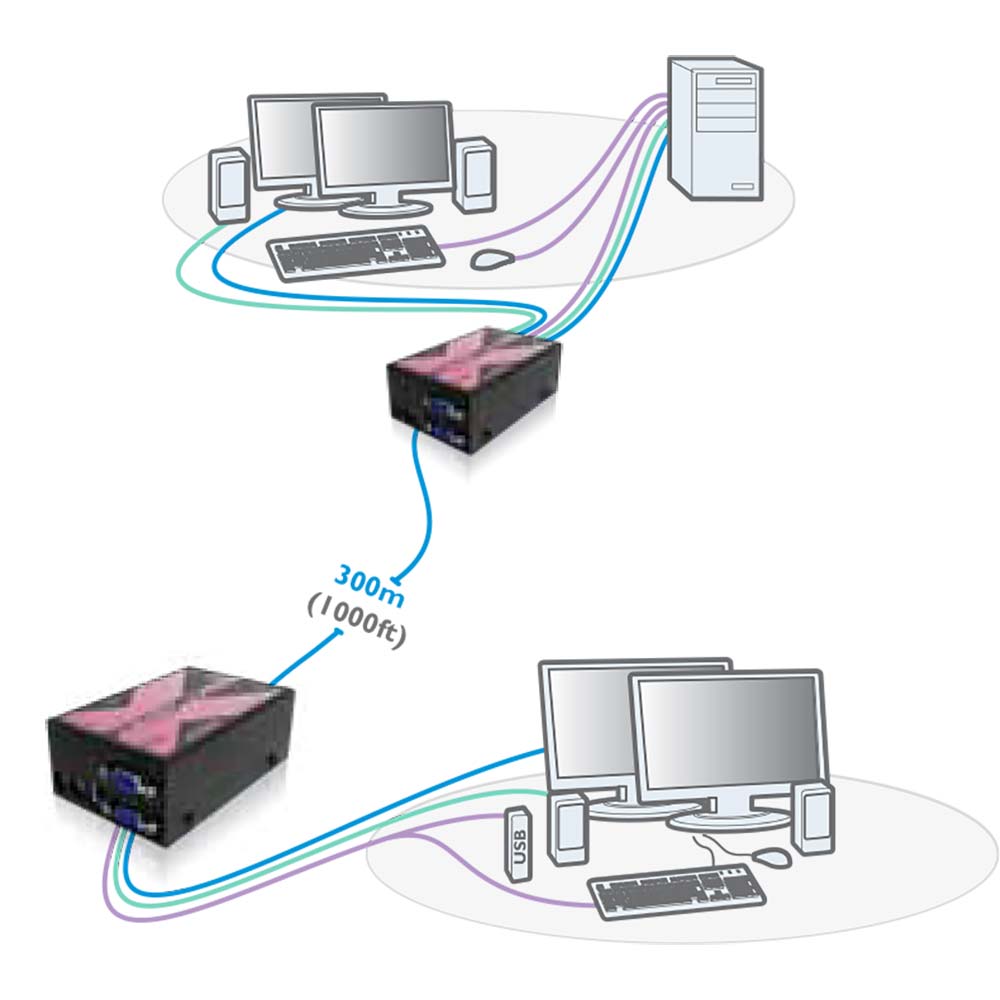

• Multiscreen KVM-Verlängerung bis zu 300m über ein einziges Kabel: Für die Verbindung zwischen dem Dual Head Computer oder Server und dem Multiscreen Remote-Arbeitsplatz wir nur ein einzelnes CATx-Kabel benötigt
• Verlustfreie Datenerweiterung: Latenzfreie Datenübertragung auf mehrere Bildschirme in Echtzeit
• USB 2.0-Kompatibilität: Zum Anschließen einer Reihe von Geräten
• Zwei-Benutzer Konfiguration: Ermöglicht zwei Benutzern den gleichzeitigen Zugriff auf dasselbe System
• Energieeffizientes Design: Externe Netzteile werden nicht benötigt
• Der gesamte Desktop kann remote verwendet werden: einschließlich Tastatur, Monitor, Maus, Festplattenlaufwerk, Flash-Speicherstick, Webcam und jedem anderen USB-Gerät
• Stereo-Audio für Lautsprecher
• Platzsparendes Montageset
