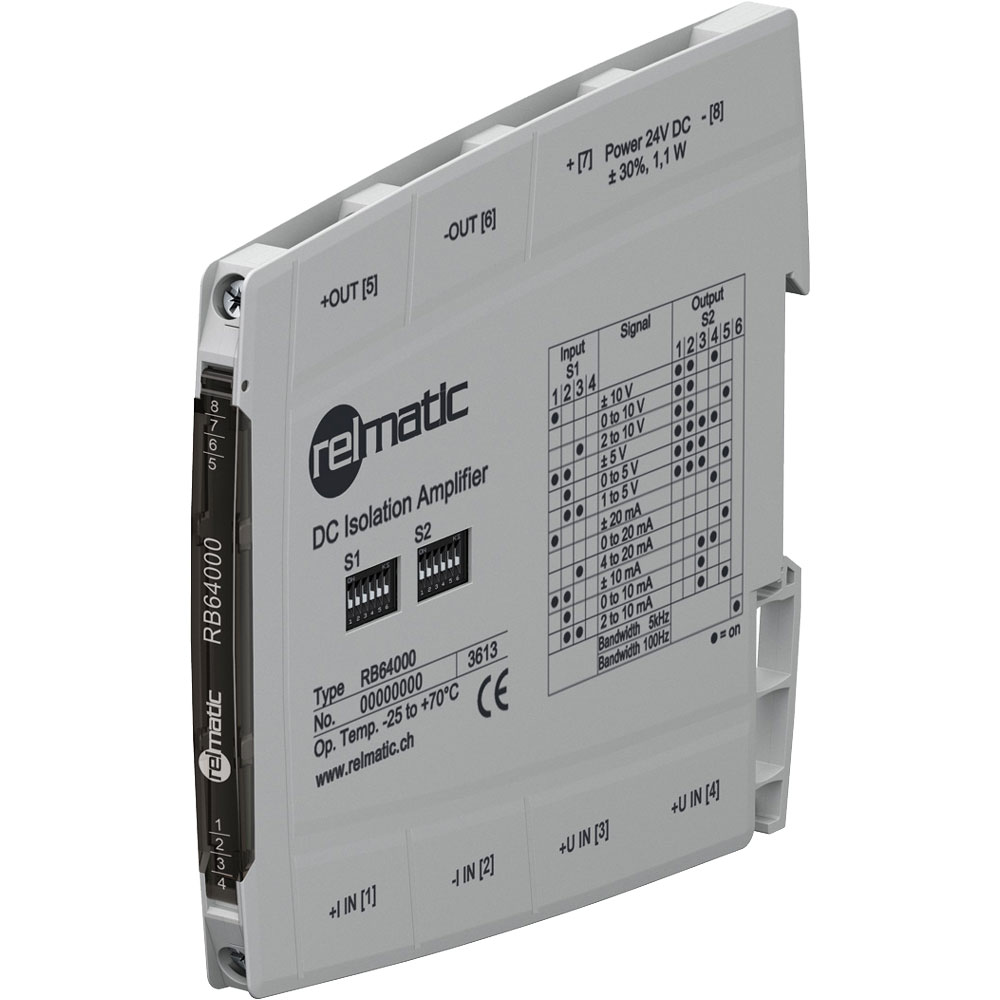

Der Universal-Trennverstärker RB 64000 von Relmatic dient zur galvanischen Trennung und Wandlung von bipolaren und unipolaren Industriestandardsignalen.
Durch die einfache Bereichsumschaltung der 144 möglichen, kalibriert umschaltbaren Signalkombinationen und den kompakten Aufbau ist er flexibel einsetzbar. Die hohe Zuverlässigkeit und die sichere Trennung sind weitere Merkmale, die den RB 64000 konkurrenzlos machen. Die Grenzfrequenz lässt sich per DIP-Schalter auf die Messaufgabe anpassen. Steckbare Durchschaltkämme für die Hilfsenergieversorgung sorgen für eine schnelle und kostengünstige Montage. Dabei spart das 6.3 mm schmale Anreihgehäuse erheblich Platz im Schaltschrank auf der Hutschiene. Das im Wirkungsgrad optimierte Schaltnetzteil des RB 64000 vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen MTBF nieder, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Eingangsseite | Spannung | Strom | ||||
Eingangssignal (kalibriert umschaltbar) | ± 10 V | 0 ... 10 V | 2 ... 10 V | ± 20 mA | 0 ... 20 mA | 4 ... 20 mA |
± 5 V | 0 ... 5 V | 1 ... 5 V | ± 10 mA | 0 ... 10 mA | 2 ... 10 mA | |
Eingangswiderstand | ≥ 1 MΩ | ≤ 25 Ω | ||||
Überlastbarkeit | 30V | ≤ 50mA | ||||
Ausgangsseite | ||||||
Ausgangssignal | ± 10 V | 0 ... 10 V | 2 ... 10 V | ± 20 mA | 0 ... 20 mA | 4 ... 20 mA |
± 5 V | 0 ... 5 V | 2 ... 5 V | ± 10 mA | 0 ... 10 mA | 4 ... 10 mA | |
Bürde | ≤ 5 mA (2 kΩ bei 10V) | ≤ 12 V (600 Ω bei 20mA) | ||||
Linearer Übertragungsbereich |
unipolar: -1 ... +110 % |
|||||
Restwelligkeit | < 10mVeff | |||||
Allgemeine Daten | ||||||
Übertragungsfehler | < 0,1 % vom Endwert | |||||
Temperaturkoeffizient1) | < 100 ppm / K | |||||
Zero/ Span-Abgleich | ± 5 % vom Endwert | |||||
Grenzfrequenz (-3dB) | 8kHz, auf 100 Hz umschaldbar | |||||
Einstellzeit (T10-90) | 3,5 ms | |||||
Prüfspannung | 3 kV, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsernergie |
|||||
Arbeitsspannung2) (Basisisolierung) | Bis zu 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. | |||||
Schutz gegen gefährliche Körperströme2) | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. | |||||
Umgebungstemperatur |
|
|||||
Hilfsenergie | 24 V DC 16,8 V ... 31,2 V DC, ca. 1,2 W |
|||||
EMV3) | EN 61326-1 | |||||
Bauform | 6,2 mm Anreihgehäuse | |||||
Schutzart | IP 20 | |||||
Gewicht | ca. 70 g |
1 x RB54000: Bipolar-Trennverstärker zur galvanischen Trennung und Wandlung von bipolaren und unipolaren Industriestandardsignalen.
Eingangsseite | Spannung | Strom | ||||
Eingangssignal (kalibriert umschaltbar) | ± 10 V | 0 ... 10 V | 2 ... 10 V | ± 20 mA | 0 ... 20 mA | 4 ... 20 mA |
± 5 V | 0 ... 5 V | 1 ... 5 V | ± 10 mA | 0 ... 10 mA | 2 ... 10 mA | |
Eingangswiderstand | ≥ 1 MΩ | ≤ 25 Ω | ||||
Überlastbarkeit | 30V | ≤ 50mA | ||||
Ausgangsseite | ||||||
Ausgangssignal | ± 10 V | 0 ... 10 V | 2 ... 10 V | ± 20 mA | 0 ... 20 mA | 4 ... 20 mA |
± 5 V | 0 ... 5 V | 2 ... 5 V | ± 10 mA | 0 ... 10 mA | 4 ... 10 mA | |
Bürde | ≤ 5 mA (2 kΩ bei 10V) | ≤ 12 V (600 Ω bei 20mA) | ||||
Linearer Übertragungsbereich |
unipolar: -1 ... +110 % |
|||||
Restwelligkeit | < 10mVeff | |||||
Allgemeine Daten | ||||||
Übertragungsfehler | < 0,1 % vom Endwert | |||||
Temperaturkoeffizient1) | < 100 ppm / K | |||||
Zero/ Span-Abgleich | ± 5 % vom Endwert | |||||
Grenzfrequenz (-3dB) | 8kHz, auf 100 Hz umschaldbar | |||||
Einstellzeit (T10-90) | 3,5 ms | |||||
Prüfspannung | 3 kV, 50 Hz, 1 Min. Eingang gegen Ausgang gegen Hilfsernergie |
|||||
Arbeitsspannung2) (Basisisolierung) | Bis zu 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. | |||||
Schutz gegen gefährliche Körperströme2) | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. | |||||
Umgebungstemperatur |
|
|||||
Hilfsenergie | 24 V DC 16,8 V ... 31,2 V DC, ca. 1,2 W |
|||||
EMV3) | EN 61326-1 | |||||
Bauform | 6,2 mm Anreihgehäuse | |||||
Schutzart | IP 20 | |||||
Gewicht | ca. 70 g |
