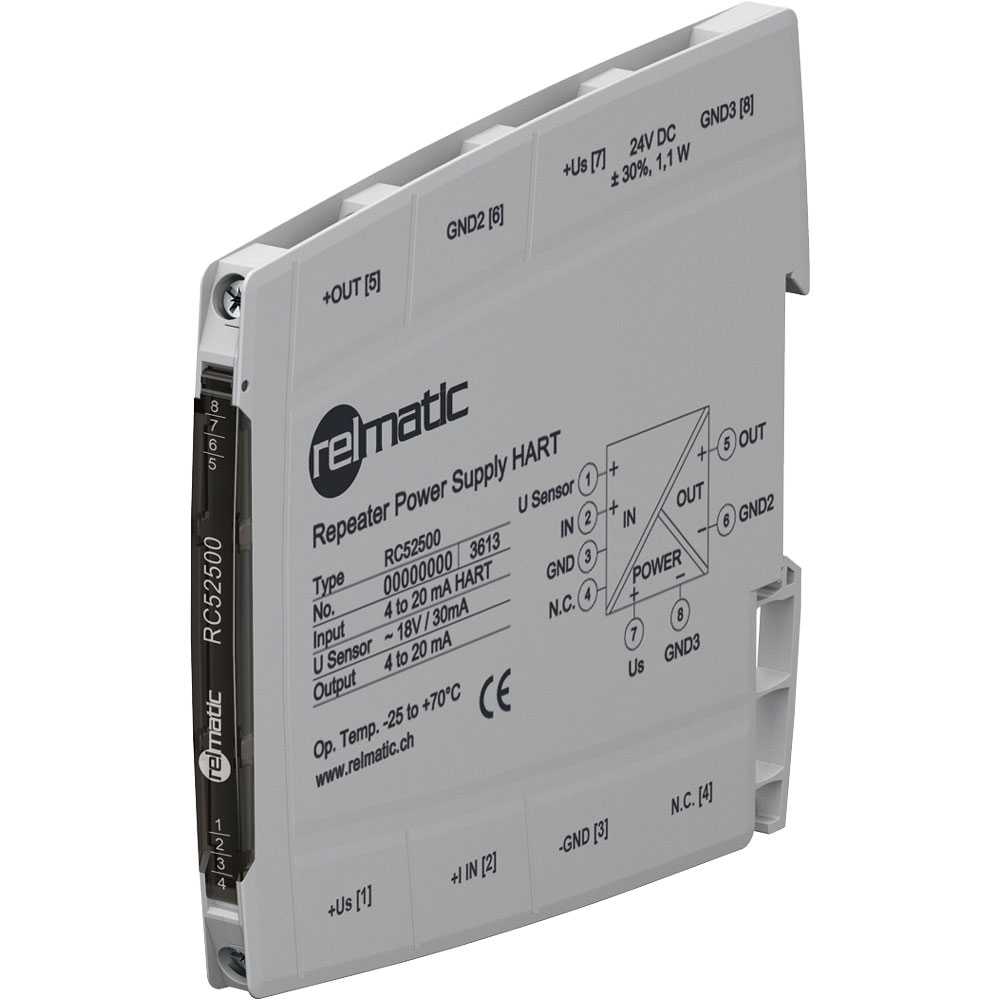

Der Speisetrenner RC 52500 von Relmatic dient zur Speisung und Trennung von intelligenten 2- und 3-Leiter SMART-Transmitter und aktiven Sensorsignalen mit HART Kommunikation.
Er versorgt den Transmitter (Messumformer) mit Hilfsenergie und überträgt das Messsignal mit hoher Genauigkeit galvanisch getrennt zum Ausgang. Zusätzlich können am Messeingang aktive 0/4 … 20 mA Signale von 4-Leiter Messumformer angeschlossen und übertragen werden.
Neben dem Analogsignal überträgt der RC 52500 auch Datenprotokolle für HART Transmitter (HART Kommunikation). Er ermöglicht eine bidirektionale Kommunikation mit dem Feldgerät von jedem Punkt der Verkabelung aus.
Die Spannungsversorgung kann über die Anschlussklemmen oder über den optionalen In-Rail-Bus erfolgen. Steckbare Durchschaltkämme für die Hilfsenergieversorgung sorgen für eine schnelle und kostengünstige Montage.
Dabei spart das 6.3 mm schmale Anreihgehäuse erheblich Platz im Schaltschrank auf der Hutschiene. Das im Wirkungsgrad optimierte Schaltnetzteil des RC 52500 vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen MTBF nieder, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Eingangsseite | |
Eingangssignal | 0/4 ... 20 mA (4 ... 20 mA mit HART-Signal) |
Eingangswiderstand | ≤ 50 Ω |
Überlastbarkeit | ≤ 50mA, 30V |
Transmitterspeisespannung | 17 V (Leerlaufspannung < 22 V) |
max. Speisestrom | < 35 mA |
Kommunikationssignal | Bidirektionale HART Übertragung, interne AC-Impedanz ~ 250 Ω |
Ausgangsseite | |
Ausgangssignal | 0(4) ... 20 mA (4 ... 20 mA mit HART-Signal) |
Bürde | 0 ... 600 Ω (bei 20mA) (23 ... 600 Ω mit HART-Signal) |
Linearer Übertragungsbereich | -1 ... +110 % |
Restwelligkeit | < 10mVeff |
Allgemeine Daten | |
Übertragungsfehler | < 0.1 % vom Endwert |
Temperaturkoeffizient1) | 100 ppm / K |
Grenzfrequenz (-3dB) | 100 Hz ≥ 2,5 kHz HART-Signal |
Einstellzeit (T10-90) | 3,5 ms |
Prüfspannung | 3 kV, 50 Hz, 1 Min. alle Kreise gegeneinander |
Arbeitsspannung2) (Basisisolierung) | Bis zu 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. |
Schutz gegen gefährliche Körperströme2) | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
Umgebungstemperatur |
|
Hilfsenergie | 24 V DC 16,8 V ... 31,2 V DC, ca. 1,2 W |
EMV3) | EN 61326-1 |
Bauform | 6,2 mm Anreihgehäuse |
Schutzart | IP 20 |
Gewicht | ca. 70 g |
1 x RC52500: Speisetrenner zur Speisung und Trennung von 2- und 3- Leiter SMART-Transmitter und aktiven Sensorsignalen mit HART Kommunikation.
Eingangsseite | |
Eingangssignal | 0/4 ... 20 mA (4 ... 20 mA mit HART-Signal) |
Eingangswiderstand | ≤ 50 Ω |
Überlastbarkeit | ≤ 50mA, 30V |
Transmitterspeisespannung | 17 V (Leerlaufspannung < 22 V) |
max. Speisestrom | < 35 mA |
Kommunikationssignal | Bidirektionale HART Übertragung, interne AC-Impedanz ~ 250 Ω |
Ausgangsseite | |
Ausgangssignal | 0(4) ... 20 mA (4 ... 20 mA mit HART-Signal) |
Bürde | 0 ... 600 Ω (bei 20mA) (23 ... 600 Ω mit HART-Signal) |
Linearer Übertragungsbereich | -1 ... +110 % |
Restwelligkeit | < 10mVeff |
Allgemeine Daten | |
Übertragungsfehler | < 0.1 % vom Endwert |
Temperaturkoeffizient1) | 100 ppm / K |
Grenzfrequenz (-3dB) | 100 Hz ≥ 2,5 kHz HART-Signal |
Einstellzeit (T10-90) | 3,5 ms |
Prüfspannung | 3 kV, 50 Hz, 1 Min. alle Kreise gegeneinander |
Arbeitsspannung2) (Basisisolierung) | Bis zu 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. |
Schutz gegen gefährliche Körperströme2) | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
Umgebungstemperatur |
|
Hilfsenergie | 24 V DC 16,8 V ... 31,2 V DC, ca. 1,2 W |
EMV3) | EN 61326-1 |
Bauform | 6,2 mm Anreihgehäuse |
Schutzart | IP 20 |
Gewicht | ca. 70 g |
1 x RC52500: Speisetrenner zur Speisung und Trennung von 2- und 3- Leiter SMART-Transmitter und aktiven Sensorsignalen mit HART Kommunikation.
