Digitaler 2-stufiger Koppelbaustein: KBZ-2 von Relmatic
Drucken
Digitaler 2-stufiger Koppelbaustein mit Handbedienung AUTO/OFF/ON und Rückmeldung der Schalterstellung
Der digitale 2-stufige Koppelbaustein KBZ-2 von Relmatic kann zum Ansteuern von zweistufigen Motoren, oder auch zur Storensteuerung eingesetzt werden. - Mit potentialfreien Schalterrückmeldung (Mehrere Rückmeldungen können in Serie geschaltet werden.)
Der digitale 2-stufige Koppelbaustein KBZ-2 von Relmatic kann zum Ansteuern von zweistufigen Motoren, oder auch zur Storensteuerung eingesetzt werden. - Mit potentialfreien Schalterrückmeldung (Mehrere Rückmeldungen können in Serie geschaltet werden.)
KBZ-2 Digitaler 2-stufiger Koppelbaustein
KBZ-2 Digitaler 2-stufiger Koppelbaustein

Digitaler 2-stufiger Koppelbaustein: KBZ-2 von Relmatic

Bewertung: Noch nicht bewertet
Artikelnummer: KBZ-2
Digitaler 2-stufiger Koppelbaustein mit Handbedienung AUTO/OFF/ON und Rückmeldung der Schalterstellung
Allg. Produktbeschreibung



Der Koppelbaustein KBZ-2 wird zur Ansteuerung von zweistufigen Motoren, oder auch zur Storensteuerung eingesetzt. Um die Antriebssysteme und Relaiskontakte zu schonen, muss in der Steuerung beim Umschalten / Zurückschalten von Stufe 2 auf Stufe 1 eine entsprechende Verzögerung eingestellt werden. Im Handbetrieb kann diese Verzögerung durch die Nullstellung zwischen Stufe 1 und 2 gewährleistet werden.

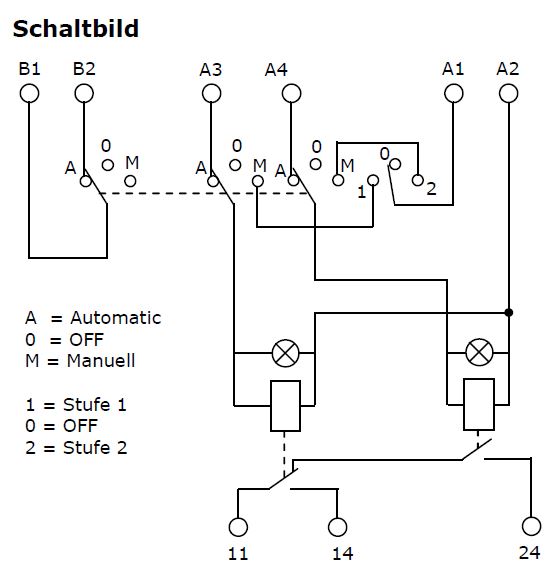

Mit der potentialfreien Schalterrückmeldung (B1 - B2) wird der Steuerung mitgeteilt, ob sich der Koppelbaustein im Automatik– oder Handbetrieb befindet.

Für das schnellere Verdrahten der Speisung (A1 - A2) steht ein 8-poliger Anschlusskamm zur Verfügung.



  • 2 verriegelte Schaltstufen mit 16 A
    Die Stufen 1 und 2 sind gegenseitig verriegelt. Werden beide Stufen gleichzeitig angesteuert, ist nur Stufe 1 aktiv.
  • AUTO-OFF-ON mit Rückmeldung
    Jede der beiden Schaltstufen kann im Automatik- oder Handbetrieb geschaltet werden. Der Kontakt der Rückmeldung ist im Automatikbetrieb geschlossen, so dass es auf der Steuerung ein logisches 1 ergibt. Mehrere Rückmeldungen können in Serie geschaltet werden.
  • DIN 45 mm Gehäuse

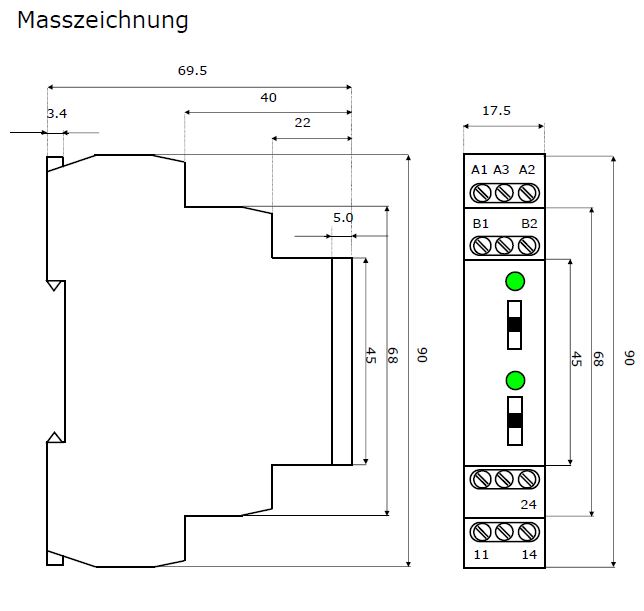

    Mit seinem genormten Gehäuse kann der Koppelbaustein hinter der Abdeckung mit einem 45 mm Ausschnitt installiert werden, dabei nimmt er eine Breite von nur 17.5mm in Anspruch. Die Schaltzustandsanzeigen (LED’s) sind ersichtlich, die AUTO-OFF-ON, sowie Stufe 1 - Null - Stufe 2 - Schalter zugänglich, wobei die Anschlüsse geschützt hinter der Abdeckung zu liegen kommen.



Spezifikation

Eingangsseite
Nennspannung: Un A1 - A2 24 V AC/DC
Toleranz: -15%; +10%
Leistungsaufnahme pro Stufe: 480 mW


Ausgangsseite
Schaltspannung: 250 V AC / 24 V DC
Schaltstrom / Kontaktmaterial: 16 A / AgNi
Max. Einschaltstrom: 30 A / Schaltleistung: 4000 VA / AC1, 384 W / DC
Min. Schaltleistung: DC 300 mW, 5 V, 10 mA
Schalter für Rückmeldung
Max. Schaltleistung 100 mA / 30 V


Allgemeine Daten
Umgebungstemperatur: -20°C … +55°C
Lagertemperatur: -30°C … +70°C
Prüfspannung: Spule / Kontakt 2.5 kV
Einbaulage: beliebig
Befestigung: DIN - Schiene EN 50022-35
Schutzart: Frontseite IP 40
Spannungsbegrenzungsklasse: III
Verschmutzungsgrad: 2
Anschlussquerschnitt: 2.5 qmm
Gewicht: 80 g
Normen: EN 61810-1, EN 618-10-1 + 2

Auch gesucht unter: relamatik, relamaitik

Empfohlenes Zubehör

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Eingangsseite
Nennspannung: Un A1 - A2 24 V AC/DC
Toleranz: -15%; +10%
Leistungsaufnahme pro Stufe: 480 mW


Ausgangsseite
Schaltspannung: 250 V AC / 24 V DC
Schaltstrom / Kontaktmaterial: 16 A / AgNi
Max. Einschaltstrom: 30 A / Schaltleistung: 4000 VA / AC1, 384 W / DC
Min. Schaltleistung: DC 300 mW, 5 V, 10 mA
Schalter für Rückmeldung
Max. Schaltleistung 100 mA / 30 V


Allgemeine Daten
Umgebungstemperatur: -20°C … +55°C
Lagertemperatur: -30°C … +70°C
Prüfspannung: Spule / Kontakt 2.5 kV
Einbaulage: beliebig
Befestigung: DIN - Schiene EN 50022-35
Schutzart: Frontseite IP 40
Spannungsbegrenzungsklasse: III
Verschmutzungsgrad: 2
Anschlussquerschnitt: 2.5 qmm
Gewicht: 80 g
Normen: EN 61810-1, EN 618-10-1 + 2

Auch gesucht unter: relamatik, relamaitik
