In der Gebäudeautomation, wie auch in der Prozesssteuerung ist es sehr praktisch bei Inbetriebnahme und Servicefall ein Relaiskontakt ein- oder auszuschalten. Das heisst ein Ventil, eine Pumpe, Heizung oder Lüftung im Handbetrieb zu betreiben. Mit der Schalterrückmeldung wird der Steuerung mitgeteilt, ob sich der Koppelbaustein im Automatik- oder Handbetrieb befindet.

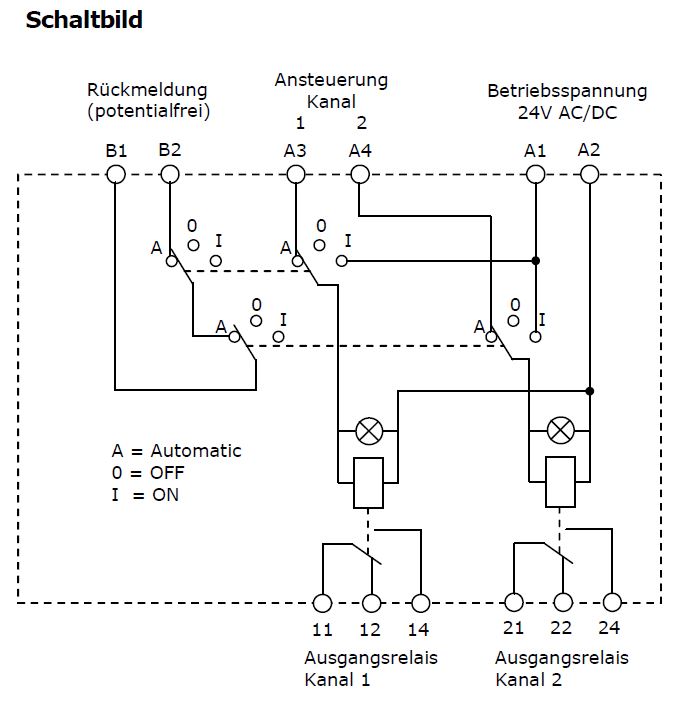

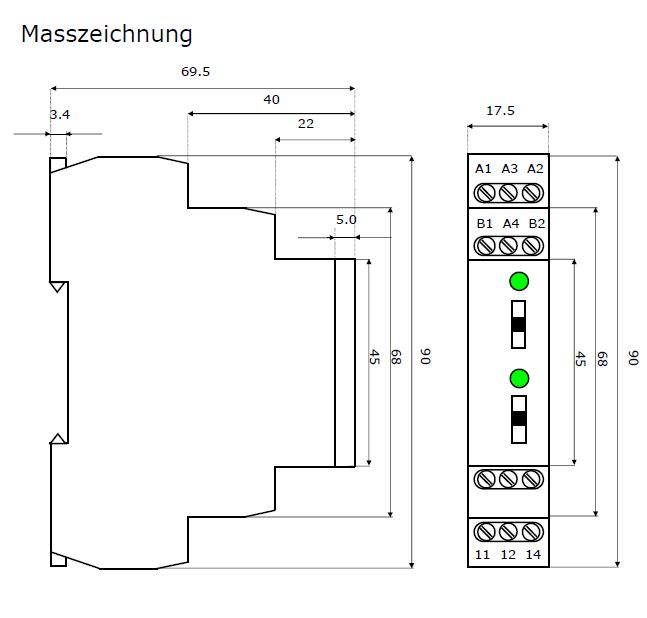

Der Koppelbaustein KBD-2 beinhaltet 2 Schaltkreise mit je 1 Wechselkontakt für eine Belastung von 12 A / 250 V AC, die mit 24V AC/DC angesteuert werden können.
Für das schnellere Verdrahten der Speisung A1 - A2 steht ein 8-poliger Anschlusskamm zur Verfügung.
Eingangsseite
Nennspannung: Un A1 - A2 24 V AC/DC
Leistungsaufnahme: 480 mW
Toleranz: -15%; +10%
Ausgangsseite
Schaltspannung: 250 V AC / 24 V DC
Schaltstrom / Kontaktmaterial: 12 A / AC1 / AgNi
Max. Einschaltstrom: 20 A / <3s
Schaltleistung: 3000 VA / AC1, 288 mW
Min. Schaltleistung: DC 300 mW, 5 V, 10 mA
Schalter für Rückmeldung
Max. Schaltleistung: 100 mA / 30 V
Allgemeine Daten
Umgebungstemperatur: -20°C … +55°C
Lagertemperatur: -30°C … +70°C
Prüfspannung: Spule / Kontakt 2.5 kV
Einbaulage: beliebig
Befestigung: DIN - Schiene EN 50022-35
Schutzart: Frontseite IP 40
Spannungsbegrenzungsklasse: III
Verschmutzungsgrad: 2
Anschlussquerschnitt: 2.5 qmm
Gewicht: 78 g
Normen: EN 61810-1, EN 618-10-1 + 2
