In der Gebäudeautomation wie auch in der Prozesssteuerung ist es sehr praktisch bei der Inbetriebnahme und im Servicefall mit einem Analogwertgeber bzw. Stellgrössengeber ein analoges Signal 0 - 10 V ohne Steuerung ein- oder auszuschalten. Das heisst, zum Beispiel ein Ventil, Mischklappe, Temperaturwerte usw. im Handbetrieb zu betreiben. Mit der Schalterrückmeldung des KBA-1 wird der Steuerung mitgeteilt, ob sich der Koppelbaustein im Automatik- oder Handbetrieb befindet.

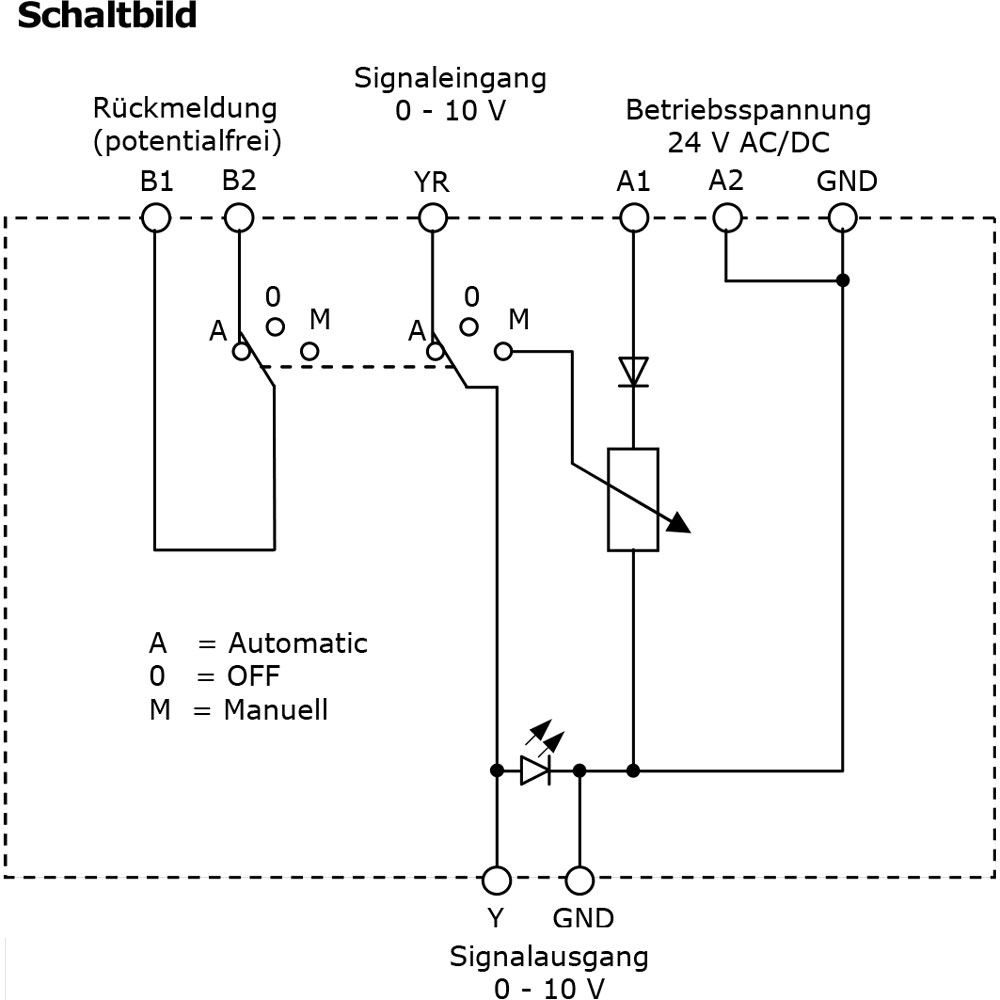

Der Koppelbaustein KBA-1 von Relmatic beinhaltet einen 0 - 10V Signaleingang und einen 0 - 10V Signalausgang, welcher über Automatikbetrieb angesteuert oder im Handbetrieb die Stellgrösse mit dem frontseitigen Potentiometer eingestellt wird.
Das 17.5 mm schmale DIN-Gehäuse des Analogwertgebers KBA-1 spart Platz im Schaltschrank und kann dank seiner geringen Grösse auch in Unterverteilungen eingesetzt werden.
Für das schnellere Verdrahten der Speisung A1 - A2 steht ein 8-poliger Anschlusskamm (AK-17-8) zur Verfügung.
| Eingangsseite | |
| Nennspannung Un A1 - A2 | 24 V AC/DC |
| Toleranz | -15%; +10% |
| Stromaufnahme bei 24 V AC / 24 V DC | 27 mA / 24 mA |
| Eingangssignal YR | 0 - 10 V |
| Ausgangsseite | |
| Ausgangssignal Y | 0 - 10 V DC |
| Ausgangsstrom in Schalterstellung manuell | 1 mA (bei 10V) |
| Ausgangszustandsanzeige | LED grün (Helligkeit proportional zum Ausgangssignal) |
| Schalter für Rückmeldung | |
| Max. Schaltleistung | 100 mA / 30 V |
| Allgemeine Daten | |
| Einschaltdauer relativ | 100% |
| Schaltung AUTO / MAN | Kurzschlussfest |
| Montage | DIN-Schienen-Montage EN 50022-35 |
| Einbaulage | beliebig |
| Umgebungstemperatur |
|

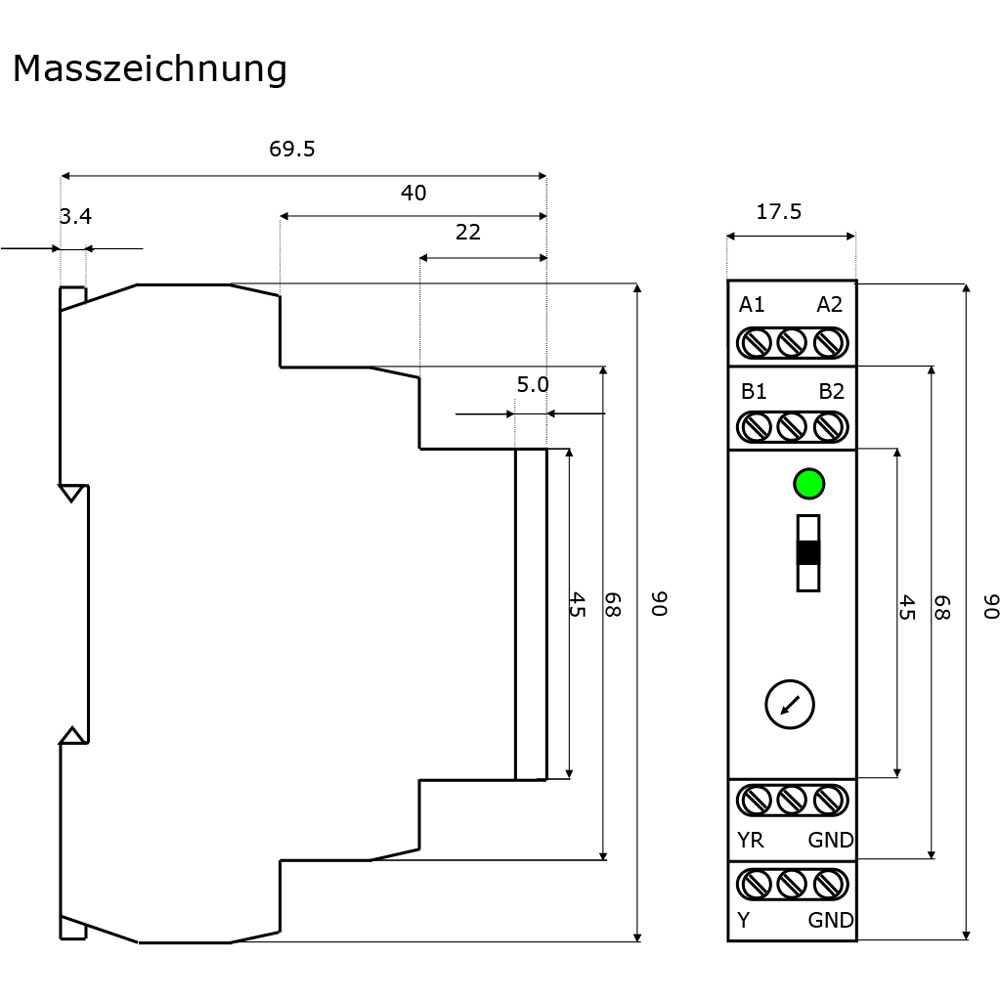

| Bauform | DIN 45 mm Gehäuse, breite 17,5 mm |
| Schutzart Frontseite | IP 40 |
| Spannungsbegrenzungsklasse | III |
| Verschmutzungsgrad | 2 |
| Anschlussquerschnitt | 2,5 mm2 |
| Gewicht | ca. 52 g |
| Normen | EN 61000-6-3, EN 60730-1 |
