Dieser kompakte, einfach zu montieren und zu installierende PoE Gigabit Ethernet Switch erweitert Ihr Netzwerk um 8 1000BASE-T-Ports und stellt an 4 davon Strom über PoE für PoE-fähige Netzwerkgeräte wie beispielsweise PoE Wireless APs oder PoE IP Kameras bereit.
8-Port Gigabit Switch zur Montage im Wandgehäuse oder an der Wand
Der WGS-804HP wurde so konzipiert, dass er einfach in einem Wandgehäuse installiert oder an der Wand montiert werden kann.
Anders als bei anderen Gigabit Switchen befinden sich alle Anschlüsse an der Vorderseite des 8-Port Switches. Dieses innovative Design macht den WGS-804HP von Planet so einzigartig und vielseitig einsetzbar.
Dieser 8-Port Gigabit Switch im kompakten zu gleich robusten Metallgehäuse erfüllt die Schutzklasse IP30 und kann im Temperaturbereich zwischen -10°C bis 60°C eingesetzt werden. Die 4 PoE-Ports dieses Industrial Gigabit Switches arbeiten nach den 802.3af/ 802.3at Power over Ethernet Standard und liefern insgesamt bis zu 120 Watt (4x 30W PoE).
Die ideale Lösung für nahezu jede Anwendung

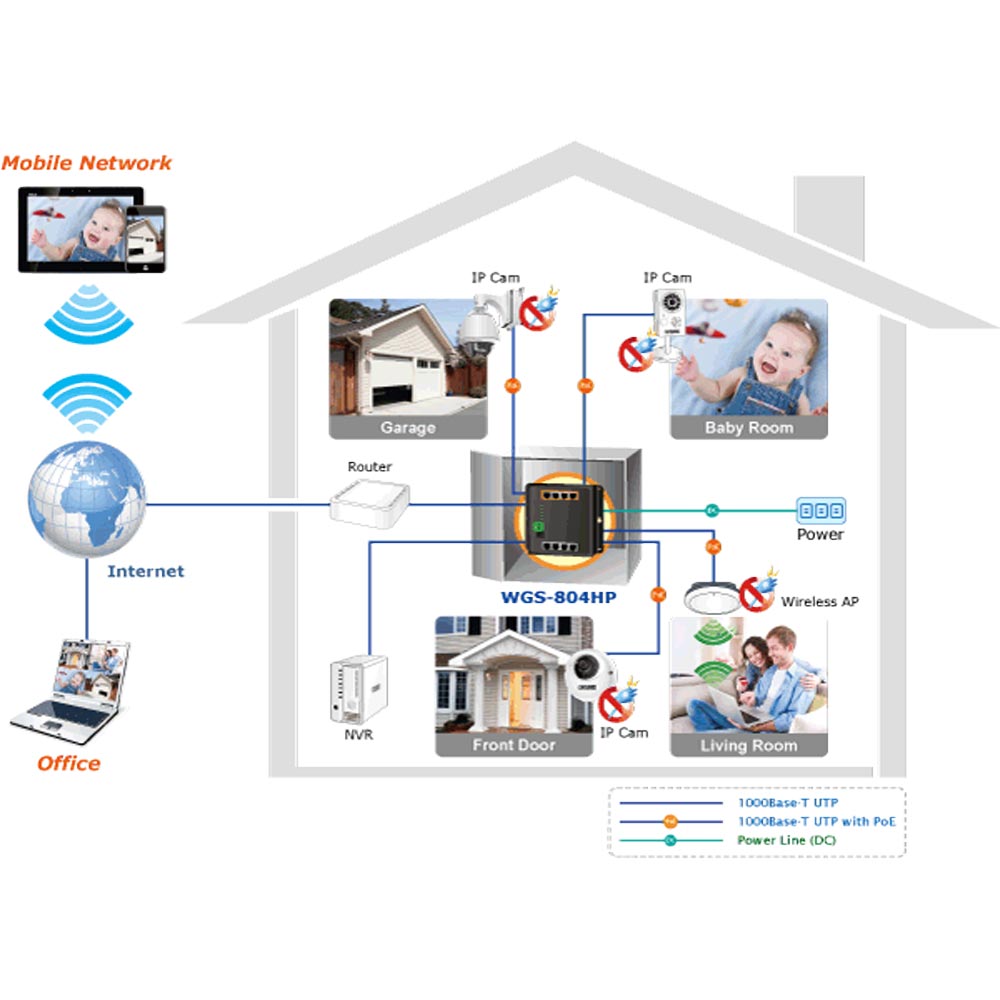

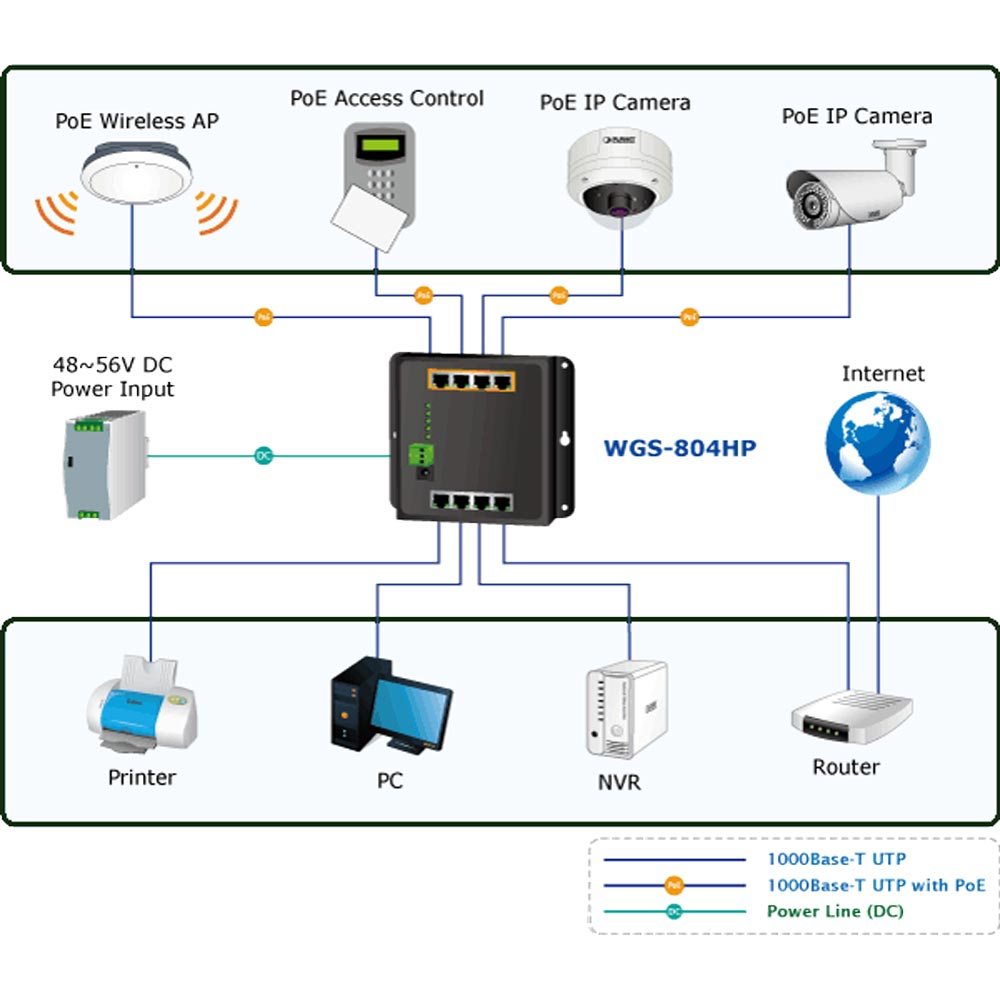

Durch seine ultra schnelle Netzwerk-Geschwindigkeit (Gigabit Ethernet) und seinen großen Temperaturbereich ist dieser 8-Port Switch die richtige Lösung wenn im Netzwerk eine hohe Geschwindigkeit, die Versorgung der Netzwerkgeräte über PoE oder eine platzsparende Montage an der Wand oder im Wandgehäuse an Orten mit großen Temperaturbereichen gefordert ist. Deshalb empfehlen wir den Einsatz des Industrial Gigabit Ethernet Switch WGS-804HP beispielweise für folgende Netzwerkanwendungen:
Der Gigabit Switch WGS-804HP von Planet kann in jeder Umgebung eingesetzt und an der Wand oder im Wandgehäuse montiert werden. Er arbeitet leise und äußerst stabil, liefert dabei zuverlässig die volle Netzwerkgeschwindigkeit von 1000 Mbps pro Port und bietet darüber hinaus eine schnelle, sichere und einfache Möglichkeit der Versorgung Ihrer Netzwerkgeräte mit Strom über PoE.

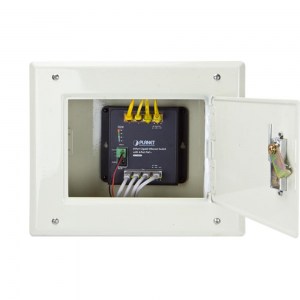

Gigabit Ethernet Switch mit 8-Ports für die (Wand)Montage in einer besonders engen UmgebungDurch sein schon erwähntes kompaktes Design kann der Gigabit Switch WGS-804HP extrem leicht an schwerzugänglichen und besonders engen Orten montiert werden, so eignet sich dieser 8-Port Switch u.a. ideal zur Montage in (verschließbaren) Wandgehäusen. Nicht nur die geringen Abmessungen in der Höhe und Breite machen den Planet WGS-804HP so interessant zur Wandmontage, insbesondere seine geringe Tiefe von 25mm sorgt dafür, dass dieser Ethernet Switch nach der Montage an der Wand nicht störend weit hervorsteht. Gerade diese geringe Aufbauhöhe oder Tiefe sorgt dafür, dass dieser Industrial Switch auch in kleine Wandgehäuse passt.
Neben der klassischen Schraubbefestigung an der Wand oder der Rückwand des Wandgehäuses eignet sich dieser 8-Port Gigabit Switch zur Montage auf Hutschienen (DIN-Rail Montage-Kit im Lieferumfang enthalten) und durch ein spezielles Montage-Kit (im Lieferumfang enthalten) zur einfachen "magnetischen Wandmontage".

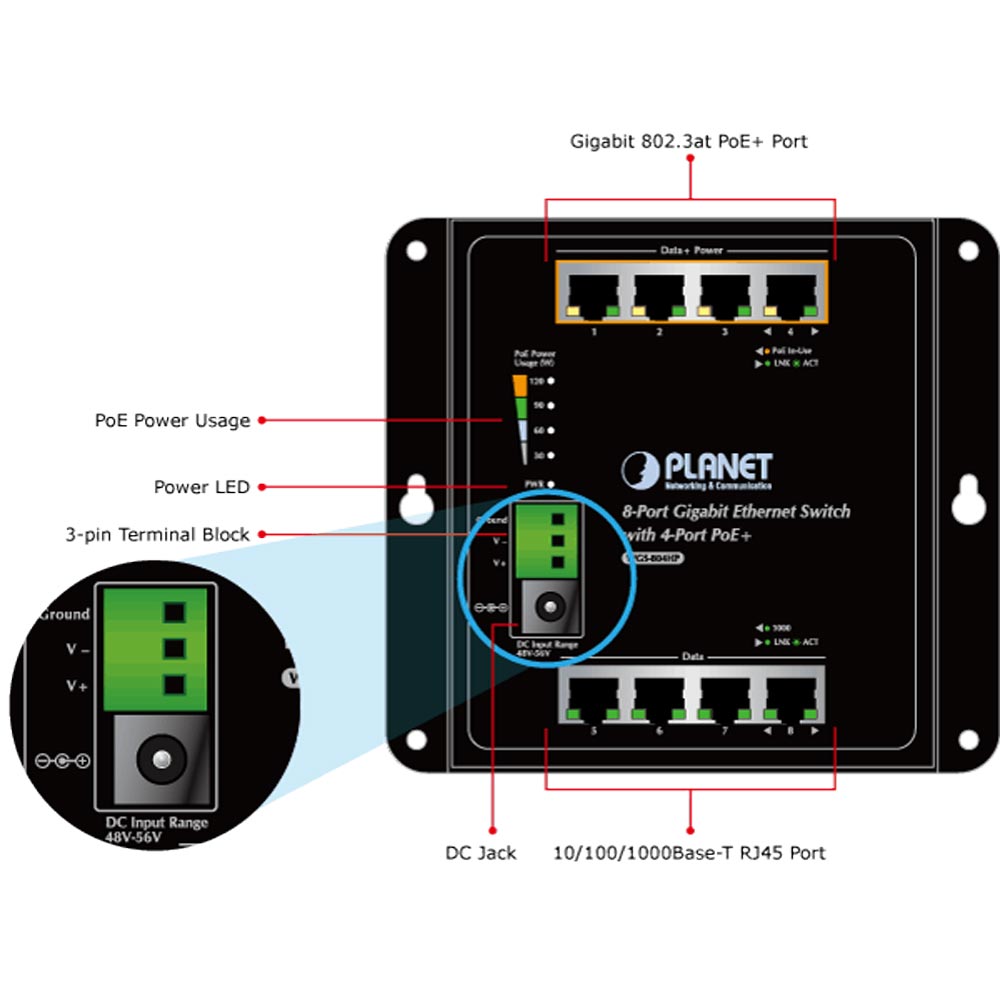

Wie schon beschrieben befinden sich alle Anschlüsse des Gigabit Switches, d.h. die 8 Gigabit-Ports (4 davon mit PoE) sowie die Anschlüsse zur Stromversorgung an der Vorderseite des Switches. Darüber hinaus befinden sich an der Vorderseite des Ethernet Switches alle Status LEDs so dass der Switch auch im Wandgehäuse leicht gewartet werden kann.
Der 8-Port Switch für Gigabit Ethernet liefert an 4-Port Strom für PoE Netzwerkgeräte mit insgesamt 120 Watt Leistungsaufnahme. Damit entspricht der 8-Port Switch WGS-804HP sowohl dem IEEE 802.3at wie auch dem IEEE 802.3af Power over Ethernet Standard.
An jedem der 4 PoE-Netzwerk-Port liefert dieser Gigabit Ethernet Switch gleichzeitig bis zu 30 Watt Ausgangsleistung und eine Gigabit-Datenübertragung, sowohl über CAT5e- wie CAT6-Verkabelung. Gemäß den IEEE- und PoE-Spezifikation können Sie an jeden der 8-Ports Netzwerkgeräte in einer Entfernung von bis zu 100 Metern anschließen, wobei bis zu 4 davon auch bei dieser Entfernung noch mit ausreichend Strom über PoE versorgt werden.
Physische Ethernet Ports des Gigabit Switch zur Wandmontage
Power over Ethernet
Layer-2-Funktionen des 8-Port Switch
Gigabit Switch im Industrie-Gehäuse / zur Montage in Industrie Umgebungen
Hardware Specificationen | |
---|---|
Network Connector | 8-Port RJ45 for 10/100/1000BASE-T |
PoE Inject Port | 4-Port with 802.3af / 802.3at PoE injector function (Port-1 to Port-4) |
Switch Architecture | Store and forward |
MAC Address Table | 8K MAC address table with auto learning function |
Data Buffer | 1Mbit |
Switch Fabric | 16Gbps / non-blocking |
Switch Throughput | 11.9Mpps @ 64Bytes |
Jumbo Frame | 9Kbytes |
Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |

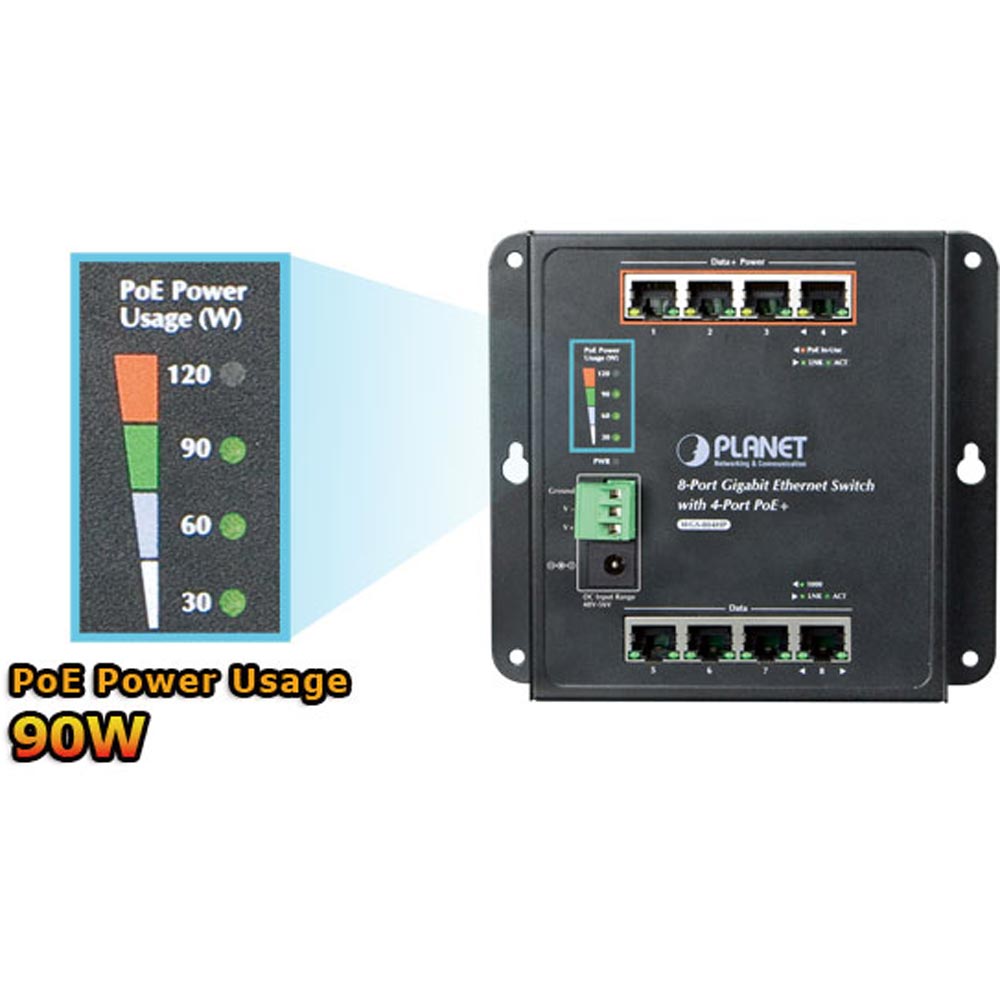

LED Indicators | Power LED: Power (Grün) PoE Power Usage LED: 30W, 60W, 90W, 120W (Grün) PoE Port(Port-1 to Port-4): PoE-in-Use (Orange) LNK/ACT (Grün) 10/100/1000BASE-TX Port (Port-5 to Port-8): 1000 (Grün) LNK/ACT (Grün) |
Connector |
|
Stromaufnahme | 48~56V DC, 3A (max.) |
Leistungsaufnahme | 140 Watt / 478BTU |
ESD Protection | 6KV DC |
EFT Protection | 6KV DC |
Gehäuse | IP30 Metall |
Abmessungen (B x H x T) | 148 x 134 x 25 mm |
Gewicht | 510g |
Installation/ Montage | Wandmontage (Wall mount), magnetische Wandmontage (magnetic wall mount) und Hutschienenmontage (DIN-rail kit) |
Power over Ethernet: PoE | |
PoE Standard | IEEE 802.3af / 802.3at Power over Ethernet PSE |
PoE Power Supply Type | End-span |
PoE Power Output |
|
Power Pin Assignment | 1/2(+), 3/6(-) |
* PoE Power Gesamt | 120 Watt (Abhängig vom verwendeten Netzteil) |
Max. Anzahl von Class 2 PD | 4 |
Max. Anzahl von Class 3 PD | 4 |
Max. Anzahl von Class 4 PD | 4 |
Standard Conformance | |
Standard Compliance | IEEE 802.3: Ethernet IEEE 802.3u: Fast Ethernet IEEE 802.3ab: Gigabit Ethernet IEEE 802.3x: Flow Control IEEE 802.3af: Power over Ethernet IEEE 802.3at: High Power over Ethernet |
Regulation Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC 60068-2-32 (Free fall) IEC 60068-2-27 (Shock) IEC 60068-2-6 (Vibration) |
Umgebung | |
Betriebsbedingungen | Temperatur: -10 ~ 60 ° C Relative Luftfeuchte: 5 ~ 95% (nicht kondensierend) |
Lagerbedingungen | Temperatur: -20 ~ 70 ° C Relative Luftfeuchte: 5 ~ 95% nicht kondensierend) |
Zubehör | |
Standard Accessories |
|
* Der Leistungsabgabe ist abhängig von verwendeten Netzteil und beträgt maximal 120 Watt für alle 4 PoE-Port zusammen

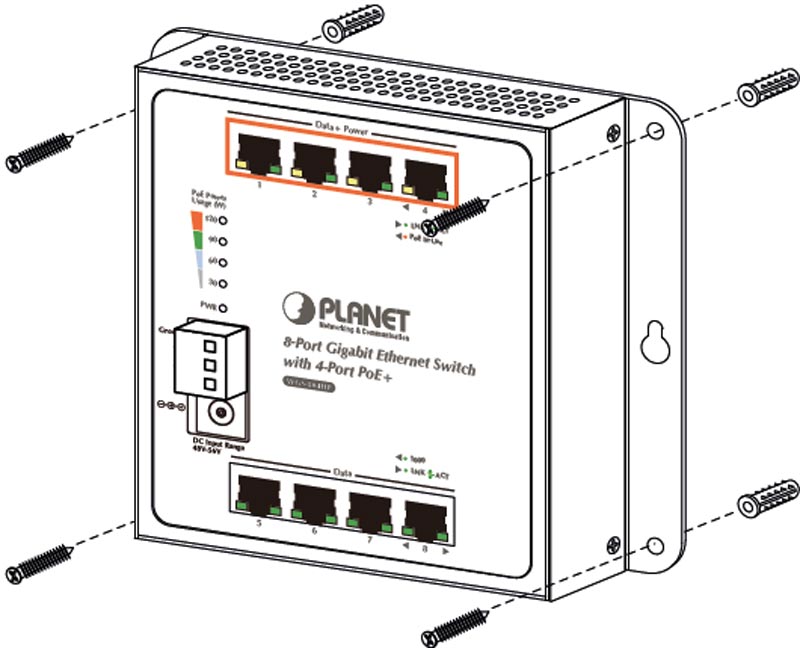

Das Befestigungsmaterial zur Wandmontage des Gigabit Switch WGS-804HP ist im Lieferumfang enthalten.

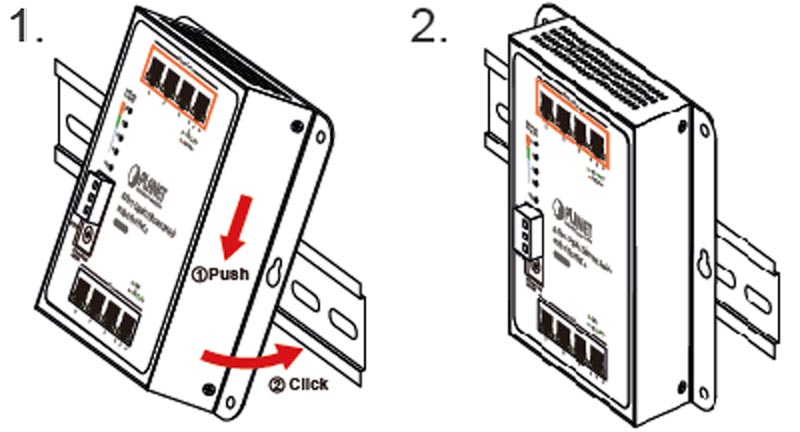

Das Befestigungsmaterial zur Montage des Industrail Ethernet Switch WGS-804HP auf der Hutschiene ist im Lieferumfang enthalten.

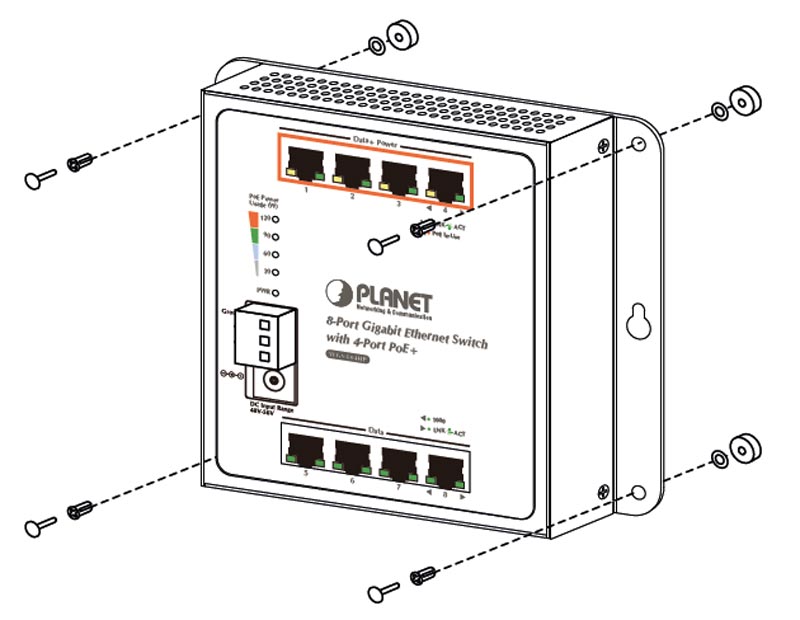

Das Befestigungsmaterial zur Magnet-Montage des Gigabit Ethernet Switch WGS-804HP auf metallischen Oberflächen ist Lieferumfang enthalten.
Hardware Specificationen | |
---|---|
Network Connector | 8-Port RJ45 for 10/100/1000BASE-T |
PoE Inject Port | 4-Port with 802.3af / 802.3at PoE injector function (Port-1 to Port-4) |
Switch Architecture | Store and forward |
MAC Address Table | 8K MAC address table with auto learning function |
Data Buffer | 1Mbit |
Switch Fabric | 16Gbps / non-blocking |
Switch Throughput | 11.9Mpps @ 64Bytes |
Jumbo Frame | 9Kbytes |
Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
LED Indicators | Power LED: Power (Grün) PoE Power Usage LED: 30W, 60W, 90W, 120W (Grün) PoE Port(Port-1 to Port-4): PoE-in-Use (Orange) LNK/ACT (Grün) 10/100/1000BASE-TX Port (Port-5 to Port-8): 1000 (Grün) LNK/ACT (Grün) |
Connector |
|
Stromaufnahme | 48~56V DC, 3A (max.) |
Leistungsaufnahme | 140 Watt / 478BTU |
ESD Protection | 6KV DC |
EFT Protection | 6KV DC |
Gehäuse | IP30 Metall |
Abmessungen (B x H x T) | 148 x 134 x 25 mm |
Gewicht | 510g |
Installation/ Montage | Wandmontage (Wall mount), magnetische Wandmontage (magnetic wall mount) und Hutschienenmontage (DIN-rail kit) |
Power over Ethernet: PoE | |
PoE Standard | IEEE 802.3af / 802.3at Power over Ethernet PSE |
PoE Power Supply Type | End-span |
PoE Power Output |
|
Power Pin Assignment | 1/2(+), 3/6(-) |
* PoE Power Gesamt | 120 Watt (Abhängig vom verwendeten Netzteil) |
Max. Anzahl von Class 2 PD | 4 |
Max. Anzahl von Class 3 PD | 4 |
Max. Anzahl von Class 4 PD | 4 |
Standard Conformance | |
Standard Compliance | IEEE 802.3: Ethernet IEEE 802.3u: Fast Ethernet IEEE 802.3ab: Gigabit Ethernet IEEE 802.3x: Flow Control IEEE 802.3af: Power over Ethernet IEEE 802.3at: High Power over Ethernet |
Regulation Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC 60068-2-32 (Free fall) IEC 60068-2-27 (Shock) IEC 60068-2-6 (Vibration) |
Umgebung | |
Betriebsbedingungen | Temperatur: -10 ~ 60 ° C Relative Luftfeuchte: 5 ~ 95% (nicht kondensierend) |
Lagerbedingungen | Temperatur: -20 ~ 70 ° C Relative Luftfeuchte: 5 ~ 95% nicht kondensierend) |
Zubehör | |
Standard Accessories |
|
* Der Leistungsabgabe ist abhängig von verwendeten Netzteil und beträgt maximal 120 Watt für alle 4 PoE-Port zusammen
