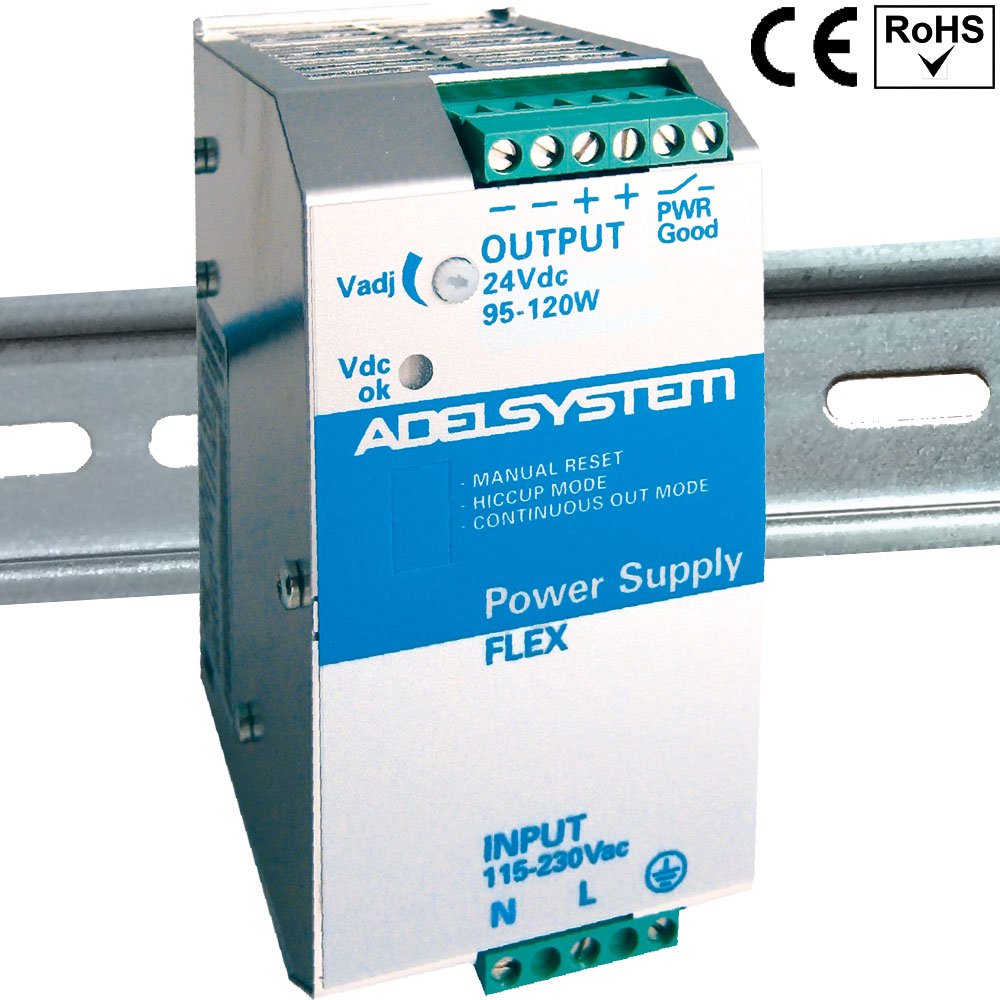

Schaltnetzteil, Hutschiene 24V, 120W, 5A ADELSystem FLEX9024A
Drucken
DIN Rail DC Netzleil | Eingang: 115-230V (1phasig) | Ausgang: 24VDC, 5A - 120W (einstellbar: 22-27V)
automatisierung_din-rail-schaltnetzteil_adelsystem_flex9024a
automatisierung_din-rail-schaltnetzteil_adelsystem_flex9024a_01

Schaltnetzteil, Hutschiene
24V, 120W, 5A
ADELSystem FLEX9024A

Bewertung: Noch nicht bewertet

24V DC Netzteil für die Hutschiene mit 5A – 120W Leistung

  • Eingang: 1phasig - 115 – 230 V AC, Ausgang: 24 V DC
  • Interner Schutz vor Überspannung, Überlast, Kurzschluss
  • Flexibler Stromdurchgang - bis zu 120 W
  • Kompakte Bauform – DIN Rail Montage möglich
Variante
Verkaufspreis79,00 €
exkl. MwSt. plus Versandkosten
Netto-Preis: 79,00 €
exkl. MwSt. plus Versandkosten
Ihr Preisnachlass (Netto):
Steuerbetrag
Standardisierter Preis / kg:
Lagernd. Lieferzeit 1-2 Werktage
Artikelnummer: ADELSystem FLEX9024A
DIN Rail DC Netzleil | Eingang: 115-230V (1phasig) | Ausgang: 24VDC, 5A - 120W (einstellbar: 22-27V)
Allg. Produktbeschreibung

ADELSystem FLEX9024A: Hutschienen Netzteil (Din-Rail) 24V/DC 5A 120W

Das kompakte und leistungsstarke 24V/DC Schaltnetzteil FLEX9024A von ADELSystem ist für die Montage auf DIN-Standard-Tragschienen (TS35 Hutschiene) vorgesehen und für viele Haus-, Automations-, Steuerungstechnik- und speziell für industrielle Anwendungen (robustes IP 20 Gehäuse) geeignet und beeindruckt durch ein außerordentliches Überlastverhalten.
Dieses Hutschienen-Netzteil mit Weitbereichseingang (180–264 Vac [und 90–135 Vac]) liefert eine stabile 24VDC Betriebsspannung (Ausgangsspannung feinjustierbar: 22-27 Vdc) und gehört zu den kompaktesten 24VDC, 5A Hutschienennetzteilen (benötigt dank der kompakten Bauform nur wenig mehr als 3 TE auf der Hutschiene).

24V, 120W Hutschienennetzteil mit 3 Schutzmodi bei Kurzschluss und Überlast

Abhängig von den Anwendungslasten bietet dieses Hutschienen Netzteil aus der ADEL Flex Line drei Schutzarten und -einstellungen bei Kurzschluss und Überlast:

  • Hiccup Mode – Automatischer Neustart
    Dieses ist die Werkseinstellung aller DIN rail Switching Power Supplies der FLEX Baureihe von ADELSystem*. Im Falle eines Kurzschlusses oder einer Überlastung wird der Ausgangsstrom unterbrochen. Das Hutschienen-Netzteil FLEX9024A versucht etwa alle 2 Sekunden die Ausgangsspannung und den Normalzustand wiederherzustellen, bis das Problem behoben ist.
  • Manuelles Zurücksetzen und manueller Neustart durch den Anwender
    Bei einem Kurzschluss oder Überlast wird der Ausgangsstrom unterbrochen. Um den Ausgangstrom wiederherzustellen, muss das DIN Rail Schaltnetzteil FLEX9024A für ca. 1 Minute vom Eingangsstrom getrennt werden. Dieser Schutzmodus wird insbesondere für Anwendungen empfohlen, bei denen die Sicherheitsvorschriften erfordern, dass das Zurücksetzen nur von einer autorisierten Person ausgeführt wird.
  • Dauerausgabe Modus
    Im Falle eines Kurzschlusses oder einer Überlastung wird der Ausgangsstrom mit einer Spannung nahe Null auf hohen Werten gehalten. Bei einem Kurzschluss kann der Strom bei bis zu 60°C Umgebungstemperatur das 3-fache des Nennstroms erreichen. Dieser Schutzmodus wird verwendet, um die Anforderungen an anspruchsvolle Lasten wie Motoren, Magnetventile, Lampen, SPS mit hochkapazitiven Eingangskreisen und andere Lasten mit ausgeprägtem transienten Überlastverhalten zu erfüllen.

Der Ausgang dieses DIN Rail Netzteils ist elektrisch gegen Überlast und Kurzschluss geschützt. Die Nennspannung und den Nennstrom bei den jeweiligen Umgebungstemperaturen (40°C, 50°C und 60°C) finden Sie unter "Spezifikationen". Das Schaltnetzteil FLEX9024A liefert den Nennstrom ohne abzuschalten. Mit zunehmender Überlast wird die Ausgangsspannung reduziert.



24VDC, 5A Schaltnetzteil für Anwendungen gemäß der Norm EN 60204−1

  • Ausgangsstromkreise durch magnetothermische Schutzschalter geschützt

Das 24V Hutschiennetzteil FLEX9024A erfüllt, wie alle DIN Rail Netzteile der FLEX Baureihe von ADELSystem, die Norm EN 60204−1 (Überlast von 50% über dem Nennstrom - für mindestens 1 Stunde, um die Auslösung von magnetothermischen Schaltern am Ausgang zu ermöglichen)
Diese Funktion ermöglicht die Implemetierung der "Steuerung von Befehlen und Notstops" mittels Industrie-PCs, SPS, Remote I/O usw., genau wie es die Norm EN 60204−1 vorschreibt.
Eine Übersicht über die Dimensionierung und Längen der Verbindungskabel und die Auswahl geeigneter magnetothermischer Schalter befindet sich im Handbuch, das diesem Hutschienen Netzteil bei Lieferung beiliegt.

  • Dank der Überlastfähigkeit von 50% (gemäß EN60204-1) können kritische Überlast- und Kurzschlusszustände sicher beherrscht werden

Features der industriellen 24V DC Stromversorgung FLEX9024A von ADELSystem auf einen Blick

  • DIN-Rail Netzteil in Industriequalität und mit Weitbereichseingang
  • Eingang: 115-230 Vac (1phasig) – Weitbereichs-Eingang (90–135 Vac und 180–264 Vac)
  • Ausgang: 24 Vdc, 5A – Variable Ausgangsspannung (22-27 Vdc) einstellbar
  • Flexibler Stromdurchgang - bis zu 120 W
  • Unschlagbares Preis / Leistungsverhältnis
  • 3 Schutzfunktionen: "Hiccup Mode", "Fold Back", "Restart after Main"
  • Interne Sicherung (Eingangsseite)
  • Für jede Art von Anwendung geeignet – Einsetzbarkeit und Leistung bei Umgebungs­temperaturen von 40°C, 50°C und 60°C  angegeben
  • 24V DC Netzteil für 115 Vac und 230 Vac Eingangsspannung
  • Hohe Effizienz & niedrige Leistungsaufnahme bei Nulllast
  • Konform mit Normen: EN 60204-1 und EN/IEC 60529
  • Schutzklasse IP20 (robustes IP 20 Gehäuse)
  • Übertemperaturschutz
  • Kurzschlussschutz
  • Überlastschutz und Überlastfähig - ohne Abschaltung – perfekt geeignet für Verbraucher mit hohen Einschaltströmen, wie z.B. Motoren
  • Überspannungsschutz
  • Parallelschaltbar
  • DIN Rail/ Hutschienen geeignet – Montage auf DIN-Tragschiene TS−35/7,5 oder TS−35/15 (gemäß IEC 60715) möglich
  • Extrem kompakte Bauform - Zuverlässigkeit und Verfügbarkeit auf kleinstem Raum.
  • Für industrielle Anwendungen geeignet – Betriebstemperatur: −25°C ~ 70°C, bis zu 95% rel. Luftfeuchtigkeit
  • Zuverlässige Technik: Die DIN Rail Schaltnetzteile der FLEX Baureihe stehen für eine äußerst zuverlässige und effiziente Technik mit einer MTBF von > 500.000 h gemäß IEC61709.
  • 3 Jahre Herstellergarantie

Anwendungs- und Einsatzmöglichkeiten des Hutschienennetzteils FLEX9024A 24 V, 5 A, 120 W

  • Smart Home und Haussteuerung
  • Anwendungen der Automations- und Steuerungstechnik
  • Industrielle Anwendungen

Hinweis:

  • * Für die Hutschienen Netzteile FLEX60xxA ist nur der Dauerausgabe Modus verfügbar
Spezifikation

Technische Daten des Hutschienen Netzteils FLEX9024A von ADELSystem

Technische Daten des 120W Schaltnetzteils für die Hutschiene mit 24VDC, 5A
Eingang (Volt) 115 – 230 Vac
Ausgang (Vdc - W) 24 Vdc 95 – 120W
Artikelnummer FLEX9024A
Eingang
Nominale Eingangsspannung (2x Vac) 115 V - 230 V AC (wählbar)
Eingangsspannungsbereich  90 V ~ 135 V
180 V ~ 264 V
Einschaltstrom (Vn und In Last) I2t ≤11A ≤5 ms.
Frequenz 47 Hz ~ 63 Hz ±6%
Eingangsstrom 115V 1,8A
230V 0,9A
Interne Sicherung 4,0 A
Externe Sicherung (empfohlen) 10,0 A
Ausgang
Ausgangsspannung (Vn) [Werkseinstellung ±3%] 24 V DC
Einstellbereich Ausgangsspannung (Vadj) 22 V ~ 27 V
Start mit kapazitiver Last ≤ 50.000 μF
Einschaltverzögerung nach Anlegen der Netzspannung 1 s (max.)
Dauerstrom bei 24V (In) bis 40°C 5,0 A
bis 50°C 4,5 A
bis 60°C 4,0 A
Leistungsverstärkung (Power Boost) bei 24VDC (In) bis 60°C In(60°C) × 1,5 ≥3 min.
Strom max. Überlast ≅ 4VDC (permanent) Imax = In60°C × (1,8-2,2)
Maximaler Kurzschlussstrom (Icc) 12 A
Haltezeit (min. VAC) Vn In 40°C Typ. 20 ms
Reszwelligkeit ≤ 80 mVpp
Effizienz ≥ 91%
Übertemperaturschutz √ (ja) Ausgang abschalten und automatischer Neustart
Kurzschlussschutz √ (ja)
Hiccup Mode, Dauerausgabe Modus und manuelles Zurücksetzen
Verlustleistung (max.) 11 W
Überlastschutz √ (ja)
Überspannungsschutz (Ausgang) √ (ja: typ. 35 VDC)
Parallel schaltbar √ (ja)
Allgemeine Elektrische Daten
Isolationsspannung IN / OUT 3000 Vac
IN / PE 1605 Vac
OUT / PE 500 Vac
Schutzklasse I mit PE verbunden
"Power Good" Relay √ (ja)
Umgebungsbedingungen
Betriebstemperatur −25°C bis +70°C
Leistungsreduzierung bei >60°C um 2,5% je °C
Lagertemperatur −40°C bis +85°C
Luftfeuchte (bei 25°C) bis 95% relative Luftfeuchtigkeit, nicht kondensierend
Physische Eigenschaften
Abmessungen (BxHxT) 55 x 110 x 105 mm
Gewicht ca. 0,5 kg
Anschlussklemmen 2,5 mm (24 – 14 AWG)
Schutzklasse (EN/IEC 60529) IP 20
Zuverlässigkeit: MTBF (IEC 61709) > 500.000 Stunden
Sicherheitsstandards/ Zulassungen
  CE gemäß EMC 2014/30/UE und Niederspannungsrichtlinie 2014/35/UE
Elektrische Sicherheit In Übereinstimmung mit UL508
Gemäß IEC/EN 60950 (VDE 0805) und EN 50178 (VDE 0160) für die Montage von Geräten. Das Gerät muss gemäß IEC/EN 60950 installiert werden.
Eingangs- / Ausgangstrennung: SELV EN60950-1 und PELV EN 60204-1. Doppelte oder verstärkte Isolierung.
EMV Störfestigkeit EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN61000-6-2
EMV Emission EN61000-6-4, EN61000-3-2, EN61000-3-3
Konformität mit Normen EN 60204-1 Sicherheit von Maschinen – Elektrische Ausrüstungen von Maschinen

Lieferumfang des 24V, 5A Schaltnetzteils für die Hutschiene

  • 1x ADELSystem FLEX9024A: DIN Rail Schaltnetzteil, 24VDC, 5A, 120W
  • 1x Bedienungsanleitung

Artikelnummern der DC Power Sahaltnetzteile für die Hutschiene aus der ADEL Flex Line

1-phasiger Eingang 115 - 230 VAC / Ausgang 5 VDC
Artikelnr. Eingangsspannung Ausgangsspannung Ausgangsstrom
40°C/50°C/60°C
FLEX6005A 115-230Vac 5Vdc 5A

1-phasiger Eingang 115 - 230 VAC / Ausgang 12 VDC
Artikelnr. Eingnagsspannung Ausgangsspannung Ausgangsstrom
40°C 50°C 60°C
FLEX6012A 115-230Vac 12Vdc 6A 5A 3A
FLEX17012A 115-230Vac 12Vdc 14A 12A 10A
FLEX28012A 115-230Vac 12Vdc 16A 15A 14A

1-phasiger Eingang 115 - 230 VAC / Ausgang 24 VDC
Artikelnr. Eingnagsspannung Ausgangsspannung Ausgangsstrom
40°C 50°C 60°C
FLEX6024A 115-230Vac 24Vdc 3A 2,5A -
FLEX9024A 115-230Vac 24Vdc 5A 4,5A 4A
FLEX17024A 115-230Vac 24Vdc 7,5A 6A 5A
FLEX28024A 115-230Vac 24Vdc 14A 12A 10A
FLEX50024A 115-230Vac 24Vdc 25A 22A 20A

2-phasiger Eingang 230 - 400 - 500 VAC / Ausgang 24 VDC
Artikelnr. Eingnagsspannung Ausgangsspannung Ausgangsstrom
40°C 50°C 60°C
FLEX9024B 230-400-500Vac 24Vdc 5A 4,5A 4A
FLEX17024B 230-400-500Vac 24Vdc 7,5A 6A 5A
FLEX28024B 230-400-500Vac 24Vdc 14A 12A 10A

1-phasiger Eingang 115 - 230 VAC / Ausgang 48 VDC
Artikelnr. Eingnagsspannung Ausgangsspannung Ausgangsstrom
40°C 50°C 60°C
FLEX17048A 115-230Vac 48Vdc 3,75A 3,0A 2,5A
FLEX28048A 115-230Vac 48Vdc 7A 6,0A 5,0A
FLEX50048A 115-230Vac 48Vdc 12A 11A 10A

3-phasiger Eingang 400 - 500 VAC / Ausgang 24 VDC
Artikelnr.  Eingnagsspannung  Ausgangsspannung  Ausgangsstrom
40°C 50°C 60°C
FLEX50024B 400-500Vac 24Vdc 25A 22A 20A
