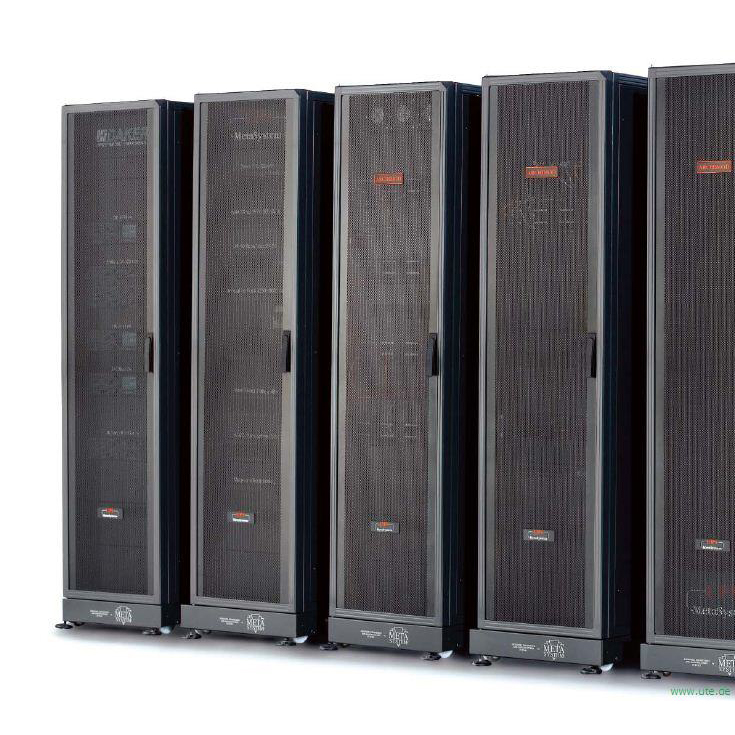

UPS ARCHIMOD® von legrand

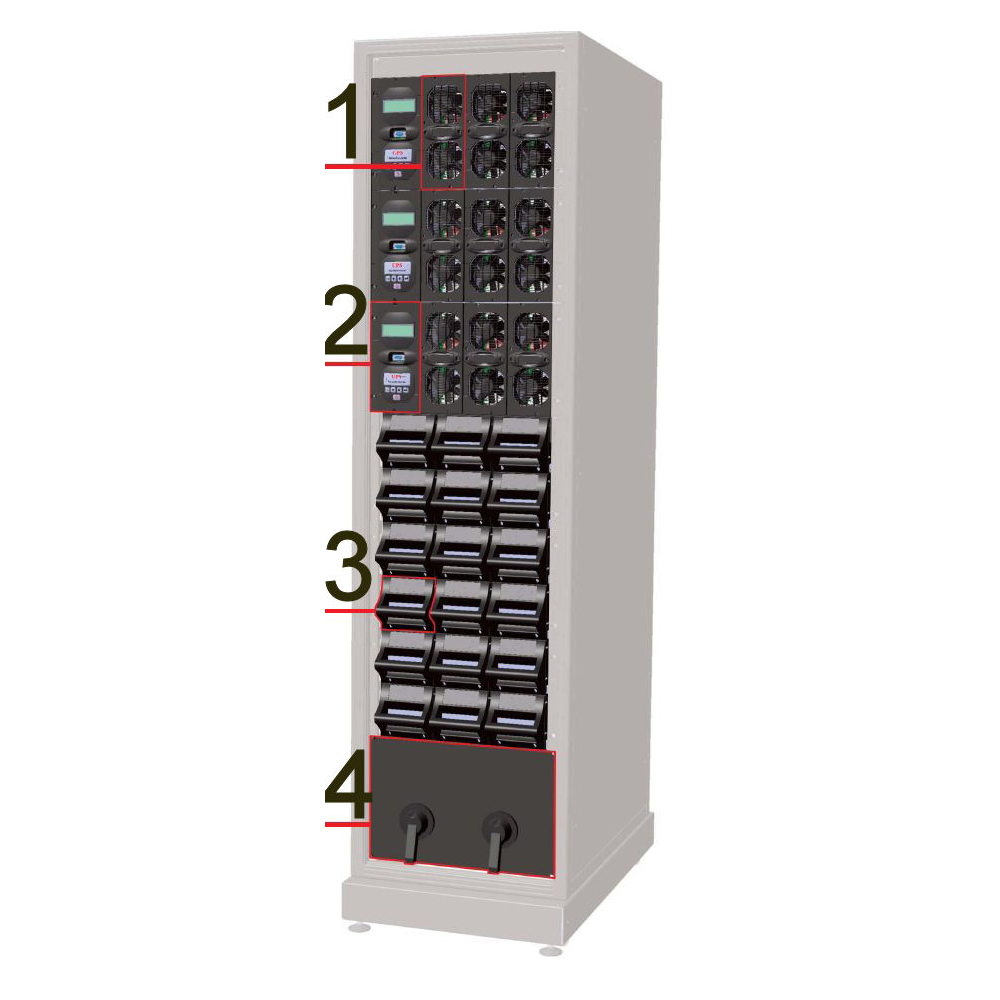

Leistungsmodule

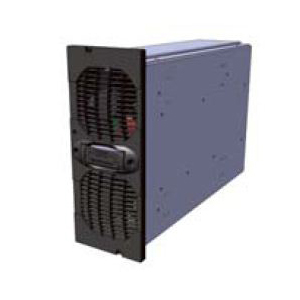

Das Powermodul mit 6,7 kVA ist extrem kompakt, was den Einbau erleichtert. Jedes Modul besteht aus Leistungsfaktorkorrekturfilter, Booster, Inverter, Batterieladegerät, Bypass und einer von einem Mikroprozessor gesteuerten Steuer- und Kontrolllogik. Im Inneren des Racks können 1 bis 18 Powermodule installiert werden, die untereinander parallel geschaltet werden bis die Gesamtleistung der USV erreicht wird. Sie sind voneinander unabhängig und gewährleisten die Abgabe der (Rest-) Leistung der USV auch im Falle des Ausfalls eines der Module. Dank der Hot Swap-Funktion erfolgt die Wiederherstellung ohne die Lastversorgung zu beeinträchtigen, oder das System auf Bypass umzustellen.

Steuerungsmodule
Der Tunnel – Steuerungs- und Leistungstunnel – kann in seinem Inneren bis zu 3 Leistungsmodule oder zusätzliche Batterielademodule aufnehmen, belegt 6HE-Racks und ist für die Verbindung mit anderen Boards vorbereitet. Das Powerboard hat keine Steuerlogik und ist für die Aufnahme von Modulen vorbereitet. Das Steuerboard schließt die Steuerlogik, das Display, die Tastatur, die Statusanzeige und die serielle Schnittstelle RS232 für die Wartung ein. Rückseitig vorhanden ist: ein doppelter SNMP-Karten-Steckplatz, ein Logic Level Port, eine RS232-Schnittstelle und vier Relaiskontakte. Im Inneren des Rackschranks können bis zu drei Steuerboards installiert werden, um die Redundanz derselben (bis auf N+2) und aller Komponenten von ARCHIMOD® zu ermöglichen.

Batteriemodule

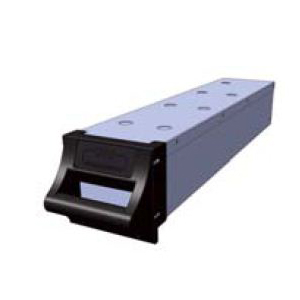

Das Modul enthält sieben, in Reihe geschaltete 12V/Ah Batterieblöcke und ist in zwei Sektionen zu 36 V und 48 V unterteilt. Das garantiert ein Maximum an Sicherheit, vor allem während Wartungsarbeiten am System. Die Autonomie kann jederzeit durch einfaches Hinzufügen von zusätzlichen Batterieeinschüben (3 Batterieeischübe ergeben einen Strang) mittels „Plug & Play“-Stecksystem erweitert werden. Jedes Modul ist „Hot Swapable“ und kann jederzeit ersetzt werden, ohne die Lastversorgung zu beeinträchtigen, oder das System auf Bypass umzustellen.

Anschlussmodul
Im Anschlussmodul befinden sich alle Hauptschalter sowie das Anschlussfeld, u.a. zum Anschluss der externen Batterieschränke. Ein Zugriff ist von der Vorder- und Rückseite möglich. Mit ARCHIMOD® sind verschiedene Eingangs- und Ausgangskonfigurationen möglich - und damit eine Anpassung hinsichtlich der elektrischen Versorgung als auch der Lasteigenschaften. Während der Installationsphase ist es möglich ARCHIMOD® so zu konfigurieren, dass eine von der Haupteinspeisung unabhängige Bypass-Einspeisung zur Verfügung steht.

5 Argumente für Archimod USV Systeme

Wirkungsgrad

ARCHIMOD® optimiert die Gesamteffizienz der USV-Lösung. Der hohe Wirkungsgrad von bis zu 95% im Dauerwandlerbetrieb und bis zu 99% im Eco Mode reduziert die Energieverluste für den Eigenbetrieb und die Wärmeabgabe und damit die Betriebskosten. Darüber hinaus vermeidet die modulare und skalierbare Architektur eine Überdimensionierung und verringert damit die Investitionskosten für das System sowie den Energieverbrauch. Das intelligente dreistufige Batterieladesystem, “Smart-Charge”, verlängert die mögliche Einsatzzeit des Batteriesystems um bis zu 50%. Dies verringert die Anzahl der Wechselzyklen und trägt damit zu einer Ressourcenschonung bei, da weniger zu entsorgen ist. Dank der Architektur der ARCHIMOD® ist deren Transport, Installation und die Wartung äußerst einfach. Demzufolge werden alle Betriebskosten entscheidend reduziert.

Modularität

Dank der innovativen Modulararchitektur kann ARCHIMOD® an die aktuellen Lastverhältnisse angepasst und auf spätere Bedürfnisse hinsichtlich Überbrückungszeit und Leistung ausgebaut werden. Mit einem verfügbaren Leistungsbereich von 20kVA bis 120kVA ist es möglich das System optimal an die notwendige Leistung anzupassen. Eine Überdimensionierung wird so vermieden.

Redundanz

ARCHIMOD® ist mit ihrer modularen und redundanten Architektur als N+X System konfigurierbar um selbst bei Ausfall eines Moduls die Betriebskontinuität zu garantieren. In diesem Fall hat der Ausfall eines einzelnen Moduls keinerlei Konsequenz auf die Funktion des Gesamtsystems. Das System arbeitet weiter. Die Möglichkeit, ein Leistungs- oder Batteriemodul im HOTSWAP Verfahren im System zu tauschen und dessen Einsatzfähigkeit ohne Zeitverlust in kürzester Zeit wieder herzustellen, garantiert in der Regel die Instandsetzung der Anlage während des ersten Eingriffs.

Skalierbarkeit

Die ARCHIMOD® ist sowohl in der Leistung als auch bei der Überbrückungszeit skalierbar. Die USV-Nennleistung und Überbrückungszeit können der stetigen Lastentwicklung angepasst werden. Ohne eine Überdimensionierung. Zukünftig gewünschte Erweiterungen der Anlage werden somit zu jeder Zeit berücksichtigt.

Servicebarkeit

Die modulare Struktur, die auf Modulen mit reduziertem Gewicht und reduzierten Abmessungen basiert, gewährleistet einen einfachen Transport und eine einfache Installation der ARCHIMOD®. Spezielles Werkzeug oder Equipment ist nicht notwendig. Inbetriebnahme und Wartung sind sehr benutzerfreundlich sowie einfach und schnell durchzuführen. Die Überwachung der ARCHIMOD® ist sehr einfach, sowohl lokal als auch per remote. Der Anlagen-Status und jeder mögliche Fehler ist schnell zu identifizieren. Dies wird über das große Display mit detaillierter Diagnosemöglichkeit realisiert.
