UHD HDBaseT Extender Set für HDMI mit PoE von PTN
Drucken
Verlängert HDMI 1.4, 3D & 4Kx2K & 1080p Videosignale bis zu 70m(230ft)

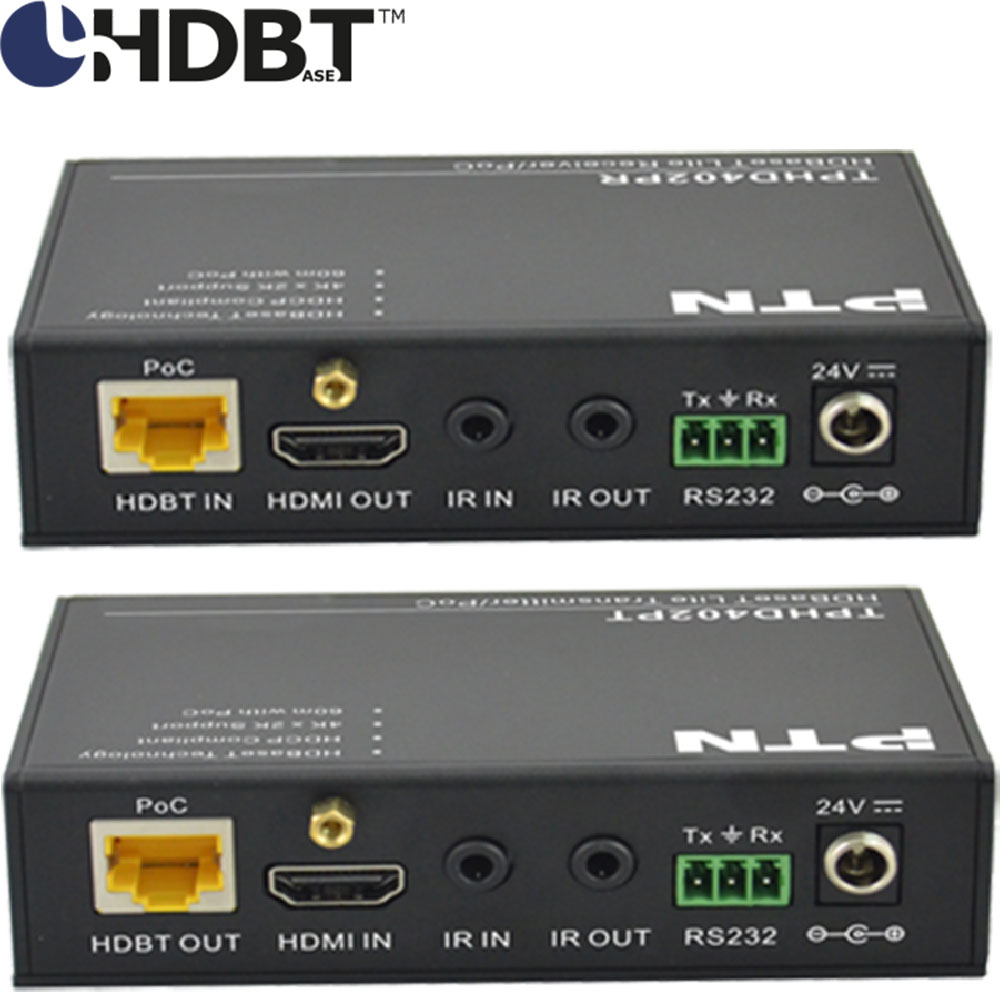

videotechnik-hdmi-extendet-hdbaset_ptn_tphd402p
Anwendungs- und Anschlussbeispiel des Senders TPHD402PT in Verbindung mit dem Receiver TPHD402PR
videotechnik-hdmi-extendet-hdbaset_ptn_tphd402pt

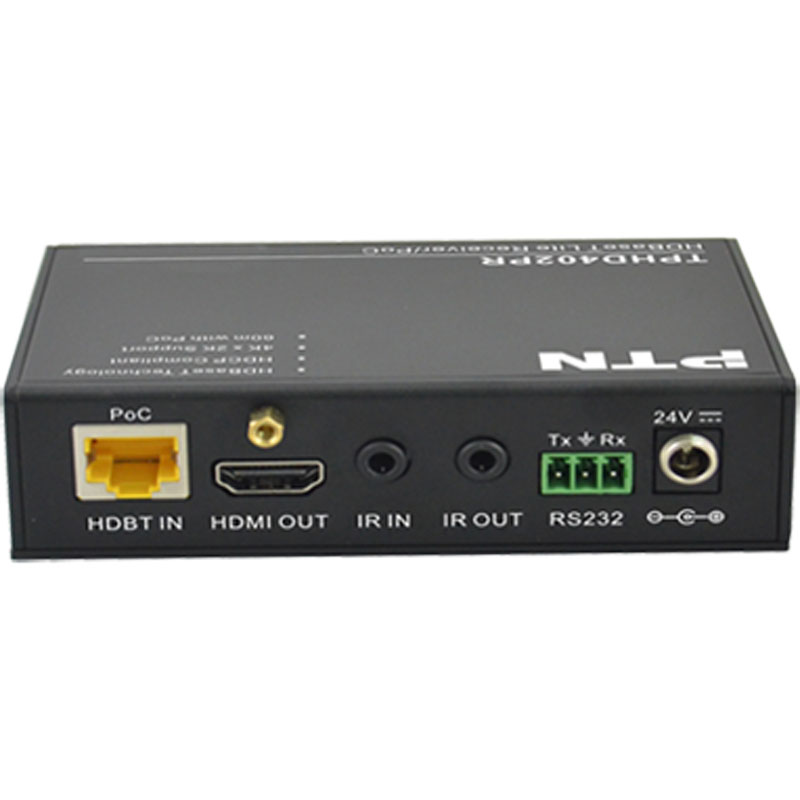

videotechnik-hdmi-extendet-hdbaset_ptn_tphd402pr7

UHD HDBaseT Extender Set für HDMI mit PoE von PTN

Dieses Produkt ist End of Life (EOL) und wurde von PTN Electronics vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Alternativ können wir Ihnen ein anderes Produkt empfehlen:

Wenn Sie Fragen zum Alternativprodukt haben oder eine kostenlose Beratung bezüglich weiterer Alternativen wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.

Artikelnummer: TPHD402P
Das HDBaseT Extender Set TPHD402P überträgt HDMI 1.4, 3D & 4K - Signale über CAT-Kabel und verlängert so das HDMI-Signal. PoE, RS232 & IR-Signale werden ebenfalls übertragen.
Verlängert HDMI 1.4, 3D & 4Kx2K & 1080p Videosignale bis zu 70m(230ft)
Allg. Produktbeschreibung

4K HDBaseT Extender-Set für HDMI, IR und RS-232

Das HDBaseT Extender TPHD402P von PTN besteht aus einem HDBaseT-Sender (TPHD402PT) und einem HDBaseT-Empfänger (TPHD402PR) und unterstützt HDMI 1.4 - 3D und 4K (UHD)-Signale und arbeitet HDCP-konform.

Dieses HDMI Extender-Set verlängert Ihr HDMI-Signal (mit Auflösungen bis 4K)  über eine Distanzen bis zu 70m über ein einfaches Netzwerkkabel (CAT5e/6/7) und überträgt dabei auch noch die Steuersignale (IR und RS232).
Darüber hinaus stellt eine Einheit (Sender oder Empfänger) dieses HDMI Extender-Sets die Stromversorgung der jeweils andere Einheit (Transmitter oder Receiver) über PoE bereit und versorgt diese somit mit der nötigen Spannung.
Hierzu wird kein seperates Kabel benötigt, die Spannungsversorgung und die Audio/Video-Signal-Übertragung erfolgen zusammen über ein einziges Kabel.



Features des Ultra HD HDMI-Extender-Set mit HDBaseT-Technologie

  • Integrierte HDBsaseT Technologie
  • Unterstützt HDMI 1.4, 3D & 4K x 2K (Ultra HD)
  • 70m (230ft) Reichweite für HDMI, bi-direktionales IR und RS232 über ein einziges CAT5e- /CAT6-Kabel
  • Überträgt die IR- und RS232-Steuersignale in beide Richtungen
  • PoC Funktion (Power over Cable): Jede der beiden Einheiten kann die jeweils andere mit Strom versorgen
  • Hohe Bandbreite: 10,2 Gbit/s
  • HDTV kompatible
  • HDCP konforme Übertragung
  • Unterstützt PoC und CEC Pass Through
  • LED-Anzeigen an der Frontseite: LEDs zeigen jederzeit den Verbindungsstatus an
  • Aluminium Gehäuse: Nice Cooling & Ventilation Design
  • Zur Wand- oder Untertisch-Montage geeignet
Spezifikation

Technische Daten und Lieferumfang des 4K HDBaseT Extender Sets für HDMI

Das HDMI Extender Set mit HDBaseT Technologie (TPHD402P) umfasst Sender (TPHD402PT) und Empfänger (TPHD402PR), unterstützt HDMI 1.4 (3D und 4K), die Stromversorgung via PoE undist HDCP-kompatibel.



Technische Daten des 4K HDMI Extender Sets mit HDBaseT Technologie

 TPHD402PTTPHD402PR
Input
Eingangssignal 1x HDMI,
1x IR & 1x RS232
1x HDBaseT (RJ45),
1x IR
Eingänge 1x HDMI-Buchse,
1x IR (3,5mm Klinke),
1x RS232 (Schraubklemmleiste)
1x HDBase-T(RJ-45),
1x IR (3,5mm Klinke)
Videosignal HDMI 1.4 HDMI 1.4
Audio Digital-Audio über HDMI-Audio-Übertragung Digital-Audio über HDMI-Audio-Übertragung
Output
Ausgangssignal 1x HDBase-T (RJ45),
1x IR
1x HDMI,
1x IR & 1x RS232
Ausgänge 1x HDBase-T(RJ-45),
1x IR (3,5mm Klinke)
1x HDMI-Buchse,
1x IR (3,5mm Klinke),
1x RS232 (Schraubklemmleiste)
Videosignal HDMI 1.4 HDMI 1.4
Übertragungsmodus HDBaseT
Allgemein
Auflösungs Bereich 800x600 ~ 1920x1200, 3D, 4K x 2K (UHD)
800x600 @60Hz, 1024x768 @60Hz, 1280x720 @60Hz, 1280x1024 @60Hz, 1366x768 @60Hz, 1600x1200 @60Hz, 1920x1080 @60Hz, 1920x1200 @60Hz,
3D, 4K×2K (Ultra HD)
Reichweite bis zu 70m (mit PoC) (230 ft)
Verstärkung 0 dB ~ 10 dB @ 100 MHz
Differential Phasic Error ± 10 ° @ 135MHz - 100M
SNR >70dB @ 100MHz - 100m
Bandbreite 10,2 Gbps
Return lost < -30dB @ 5 kHz
THD <0,005% @ 1kHz
HDMI Standard HDMI 1.4, 3D, 4K und HDCP
Min. ~ Max. Level < 0,3V ~ 1,45Vp-p, 75Ω
Scheinwiderstand 75Ω
Temperaturbereich -20°C bis +60°C
Luftfeuchtigkeit 10% bis 90%
Stromaufnahme 24V DC 1,25A (9,6W)
Stomversorgung über externes Netzteil
  • Input: 100VAC ~ 240VAC, 50/60HZ
  • Output: 24VDC, 1,25A
über PoC (Power over Cable)
Abmessungen (BxHxT) 77mm x 30mm x 110mm 77mm x 30mm x 110mm
Gewicht 0,5kg 0,5kg



Lieferunfang des HDMI Externder Sets TPHD402P mit HDBaseT Technologie

  • 1x HDMI Extender Transmitter (TPHD402PT)
  • 1x HDMI Extender Receiver (TPHD402PR)
  • Befestigungsmaterial (4x Montage Laschen, 8x Schrauben)
  • 1x RS232 Kabel
  • 1x Netzteil (24V DC)
  • 1x Benutzerhandbuch

4K HDBaseT Extender-Set für HDMI, IR und RS-232

Das HDBaseT Extender TPHD402P von PTN besteht aus einem HDBaseT-Sender (TPHD402PT) und einem HDBaseT-Empfänger (TPHD402PR) und unterstützt HDMI 1.4 - 3D und 4K (UHD)-Signale und arbeitet HDCP-konform.

Dieses HDMI Extender-Set verlängert Ihr HDMI-Signal (mit Auflösungen bis 4K)  über eine Distanzen bis zu 70m über ein einfaches Netzwerkkabel (CAT5e/6/7) und überträgt dabei auch noch die Steuersignale (IR und RS232).
Darüber hinaus stellt eine Einheit (Sender oder Empfänger) dieses HDMI Extender-Sets die Stromversorgung der jeweils andere Einheit (Transmitter oder Receiver) über PoE bereit und versorgt diese somit mit der nötigen Spannung.
Hierzu wird kein seperates Kabel benötigt, die Spannungsversorgung und die Audio/Video-Signal-Übertragung erfolgen zusammen über ein einziges Kabel.



Features des HDMI-Extender-Set auf HDBaseT-Technologie

  • Integrierte HDBsaseT Technologie
  • Unterstützt HDMI 1.4, 3D & 4K x 2K (Ultra HD)
  • 70m (230ft) Reichweite für HDMI, bi-direktionales IR und RS232 über ein einziges CAT5e- /CAT6-Kabel
  • Überträgt die IR- und RS232-Steuersignale in beide Richtungen
  • PoC Funktion (Power over Cable): Jede der beiden Einheiten kann die jeweils andere mit Strom versorgen
  • Hohe Bandbreite: 10,2 Gbit/s
  • HDTV kompatible
  • HDCP konforme Übertragung
  • Unterstützt PoC und CEC Pass Through
  • LED-Anzeigen an der Frontseite: LEDs zeigen jederzeit den Verbindungsstatus an
  • Aluminium Gehäuse: Nice Cooling & Ventilation Design
  • Zur Wand- oder Untertisch-Montage geeignet
TPHD402P is an HDMI/IR/RS232 twisted pair including a transmitter (TPHD402PT) and receiver (TPHD402PR). The TPHD402P uses HDBaseT technology to deliver HDMI signal, max transmission distance up to 60 meters with CAT5e/CAT6 cable. CEC, bi-directional RS232&IR control, and PoC are supported by TPHD402P. 1.2 Features - Support Full HD: Delivers resolutions including 800x600@60Hz, 1024x768@Hz, 1280x720@60Hz, 1280x1024@60Hz, 1366x768@60Hz, 1600x1200@60Hz, 1920x1080@60Hz, 1920x1200@60Hz, 3D, 4K×2K - Max transmission distance is up to 60 meters over single CAT5e/CAT6 cable. - High Bandwidth: 10.2Gps. - HDTV Compatible, use HDMI 1.4 and HDCP compliant. - Support PoC & CEC. - Connect with a displayer to transmit EDID and HPD signals constantly by using a CAT5e cable. - Use HDBaseT technology. - Bi-directional RS232/IR control. - LED indicators show work status. - Wall/table-mountable aluminium enclosure, PT case design.

TP-HD402P, TP-HD402PR, TP-HD402PT, TP-HD-402P, TP-HD-402PR, TP-HD-402PT, TP-HD-402-PR, TP-HD-402-PT, UHD, Ultra-HD, Ultra HD

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten und Lieferumfang des 4K HDBaseT Extender Sets für HDMI

Das HDMI Extender Set mit HDBaseT Technologie (TPHD402P) umfasst Sender (TPHD402PT) und Empfänger (TPHD402PR), unterstützt HDMI 1.4 (3D und 4K), die Stromversorgung via PoE undist HDCP-kompatibel.



Technische Daten des 4K HDMI Extender Sets mit HDBaseT Technologie

 TPHD402PTTPHD402PR
Input
Eingangssignal 1x HDMI,
1x IR & 1x RS232
1x HDBaseT (RJ45),
1x IR
Eingänge 1x HDMI-Buchse,
1x IR (3,5mm Klinke),
1x RS232 (Schraubklemmleiste)
1x HDBase-T(RJ-45),
1x IR (3,5mm Klinke)
Videosignal HDMI 1.4 HDMI 1.4
Audio Digital-Audio über HDMI-Audio-Übertragung Digital-Audio über HDMI-Audio-Übertragung
Output
Ausgangssignal 1x HDBase-T (RJ45),
1x IR
1x HDMI,
1x IR & 1x RS232
Ausgänge 1x HDBase-T(RJ-45),
1x IR (3,5mm Klinke)
1x HDMI-Buchse,
1x IR (3,5mm Klinke),
1x RS232 (Schraubklemmleiste)
Videosignal HDMI 1.4 HDMI 1.4
Übertragungsmodus HDBaseT
Allgemein
Auflösungs Bereich 800x600 ~ 1920x1200, 3D, 4K x 2K (UHD)
800x600 @60Hz, 1024x768 @60Hz, 1280x720 @60Hz, 1280x1024 @60Hz, 1366x768 @60Hz, 1600x1200 @60Hz, 1920x1080 @60Hz, 1920x1200 @60Hz,
3D, 4K×2K (Ultra HD)
Reichweite bis zu 70m (mit PoC) (230 ft)
Verstärkung 0 dB ~ 10 dB @ 100 MHz
Differential Phasic Error ± 10 ° @ 135MHz - 100M
SNR >70dB @ 100MHz - 100m
Bandbreite 10,2 Gbps
Return lost < -30dB @ 5 kHz
THD <0,005% @ 1kHz
HDMI Standard HDMI 1.4, 3D, 4K und HDCP
Min. ~ Max. Level < 0,3V ~ 1,45Vp-p, 75Ω
Scheinwiderstand 75Ω
Temperaturbereich -20°C bis +60°C
Luftfeuchtigkeit 10% bis 90%
Stromaufnahme 24V DC 1,25A (9,6W)
Stomversorgung über externes Netzteil
  • Input: 100VAC ~ 240VAC, 50/60HZ
  • Output: 24VDC, 1,25A
über PoC (Power over Cable)
Abmessungen (BxHxT) 77mm x 30mm x 110mm 77mm x 30mm x 110mm
Gewicht 0,5kg 0,5kg



Lieferunfang des HDMI Externder Sets TPHD402P mit HDBaseT Technologie

  • 1x HDMI Extender Transmitter (TPHD402PT)
  • 1x HDMI Extender Receiver (TPHD402PR)
  • Befestigungsmaterial (4x Montage Laschen, 8x Schrauben)
  • 1x RS232 Kabel
  • 1x Netzteil (24V DC)
  • 1x Benutzerhandbuch

4K HDBaseT Extender-Set für HDMI, IR und RS-232

Das HDBaseT Extender TPHD402P von PTN besteht aus einem HDBaseT-Sender (TPHD402PT) und einem HDBaseT-Empfänger (TPHD402PR) und unterstützt HDMI 1.4 - 3D und 4K (UHD)-Signale und arbeitet HDCP-konform.

Dieses HDMI Extender-Set verlängert Ihr HDMI-Signal (mit Auflösungen bis 4K)  über eine Distanzen bis zu 70m über ein einfaches Netzwerkkabel (CAT5e/6/7) und überträgt dabei auch noch die Steuersignale (IR und RS232).
Darüber hinaus stellt eine Einheit (Sender oder Empfänger) dieses HDMI Extender-Sets die Stromversorgung der jeweils andere Einheit (Transmitter oder Receiver) über PoE bereit und versorgt diese somit mit der nötigen Spannung.
Hierzu wird kein seperates Kabel benötigt, die Spannungsversorgung und die Audio/Video-Signal-Übertragung erfolgen zusammen über ein einziges Kabel.



Features des HDMI-Extender-Set auf HDBaseT-Technologie

  • Integrierte HDBsaseT Technologie
  • Unterstützt HDMI 1.4, 3D & 4K x 2K (Ultra HD)
  • 70m (230ft) Reichweite für HDMI, bi-direktionales IR und RS232 über ein einziges CAT5e- /CAT6-Kabel
  • Überträgt die IR- und RS232-Steuersignale in beide Richtungen
  • PoC Funktion (Power over Cable): Jede der beiden Einheiten kann die jeweils andere mit Strom versorgen
  • Hohe Bandbreite: 10,2 Gbit/s
  • HDTV kompatible
  • HDCP konforme Übertragung
  • Unterstützt PoC und CEC Pass Through
  • LED-Anzeigen an der Frontseite: LEDs zeigen jederzeit den Verbindungsstatus an
  • Aluminium Gehäuse: Nice Cooling & Ventilation Design
  • Zur Wand- oder Untertisch-Montage geeignet
TPHD402P is an HDMI/IR/RS232 twisted pair including a transmitter (TPHD402PT) and receiver (TPHD402PR). The TPHD402P uses HDBaseT technology to deliver HDMI signal, max transmission distance up to 60 meters with CAT5e/CAT6 cable. CEC, bi-directional RS232&IR control, and PoC are supported by TPHD402P. 1.2 Features - Support Full HD: Delivers resolutions including 800x600@60Hz, 1024x768@Hz, 1280x720@60Hz, 1280x1024@60Hz, 1366x768@60Hz, 1600x1200@60Hz, 1920x1080@60Hz, 1920x1200@60Hz, 3D, 4K×2K - Max transmission distance is up to 60 meters over single CAT5e/CAT6 cable. - High Bandwidth: 10.2Gps. - HDTV Compatible, use HDMI 1.4 and HDCP compliant. - Support PoC & CEC. - Connect with a displayer to transmit EDID and HPD signals constantly by using a CAT5e cable. - Use HDBaseT technology. - Bi-directional RS232/IR control. - LED indicators show work status. - Wall/table-mountable aluminium enclosure, PT case design.

TP-HD402P, TP-HD402PR, TP-HD402PT, TP-HD-402P, TP-HD-402PR, TP-HD-402PT, TP-HD-402-PR, TP-HD-402-PT, UHD, Ultra-HD, Ultra HD
