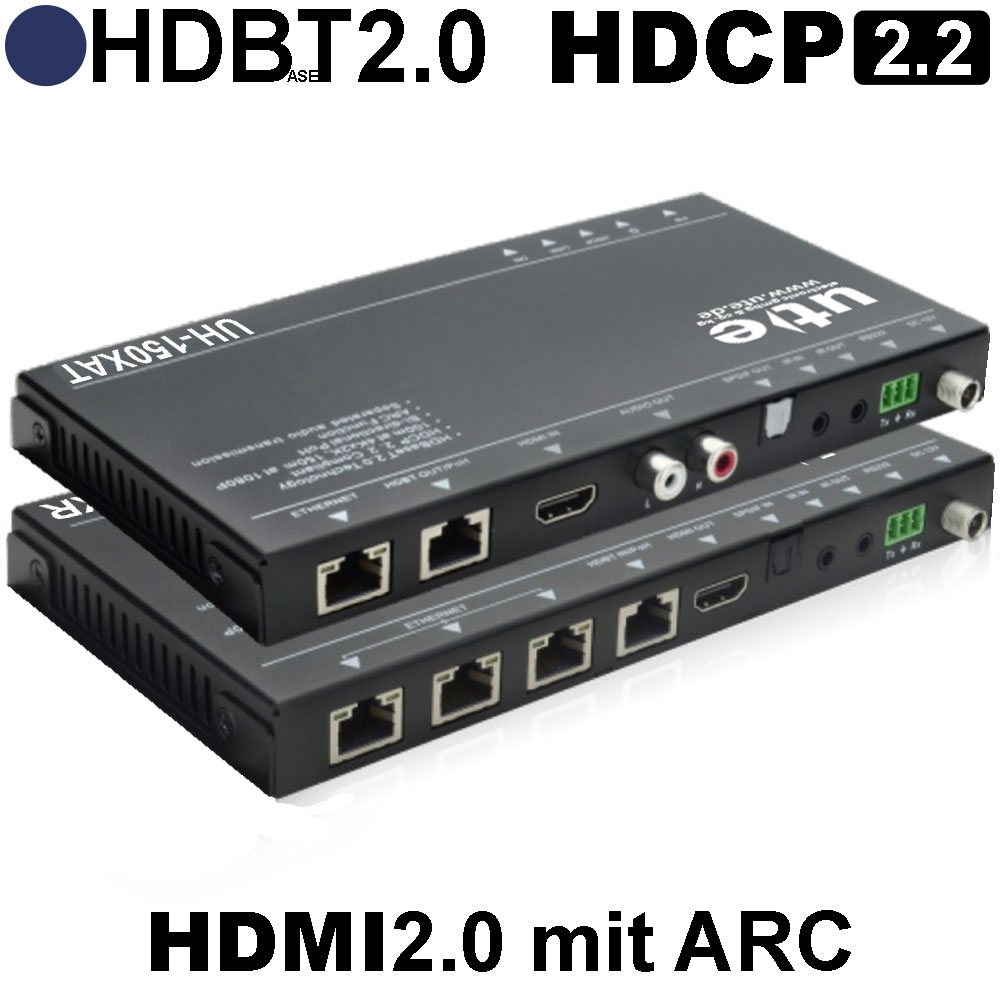

videotechnik_hdmi-hdbaset-extender_uh-150x_anschluesse3d

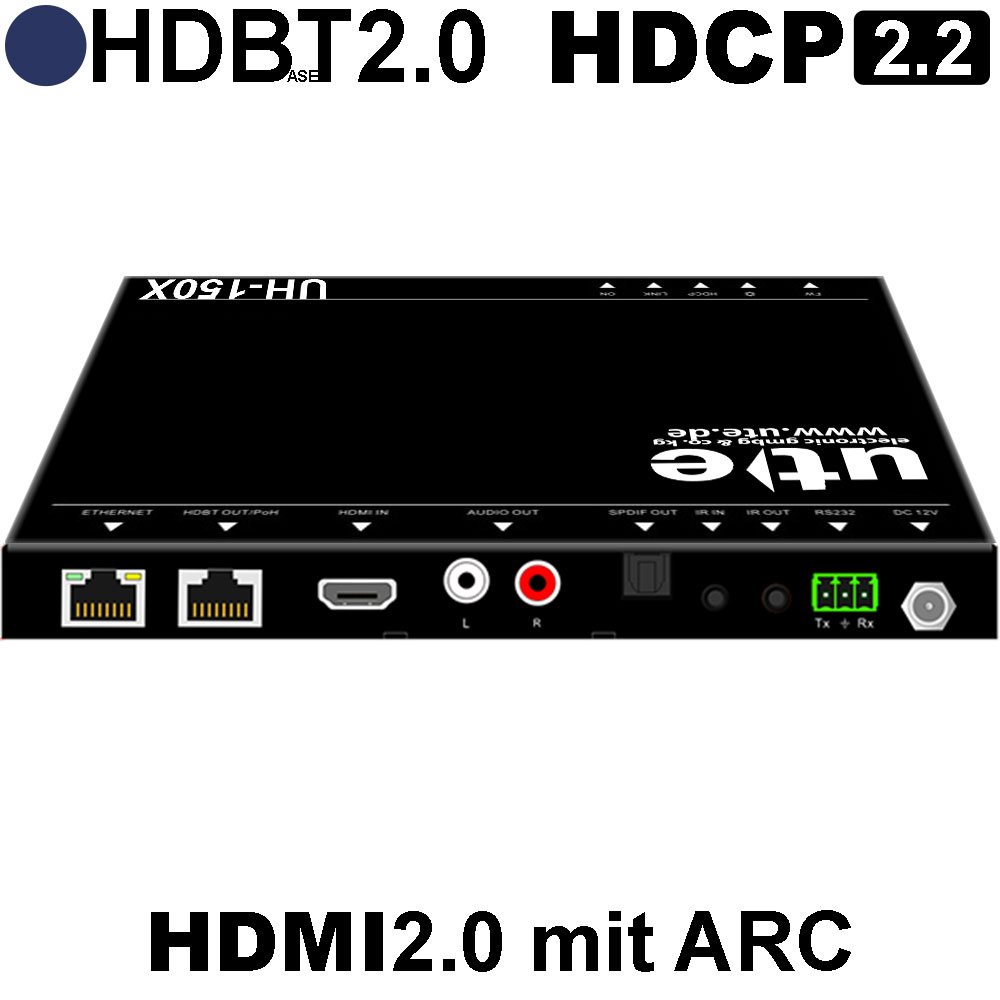

videotechnik_hdmi-hdbt-extender_uh-150xt_anschluesse

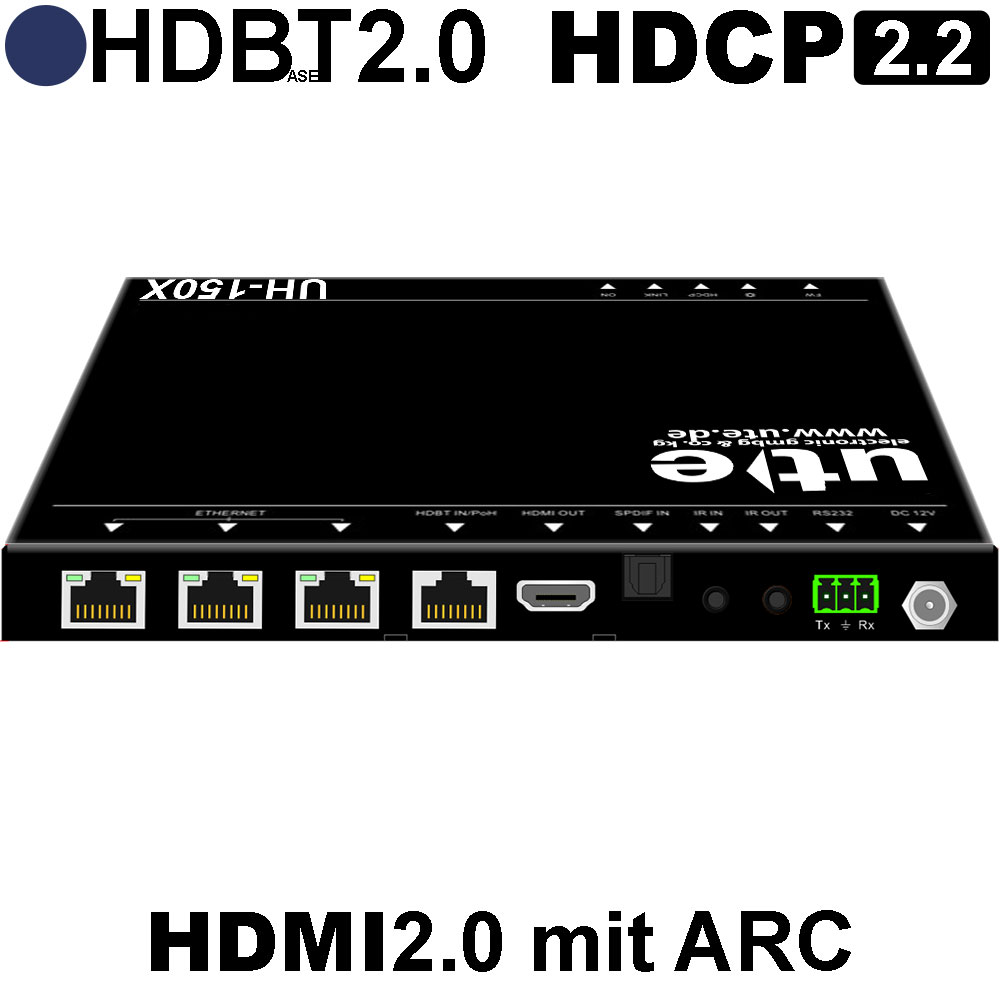

videotechnik_hdmi-hdbt-extender_uh-150xr_anschluesse

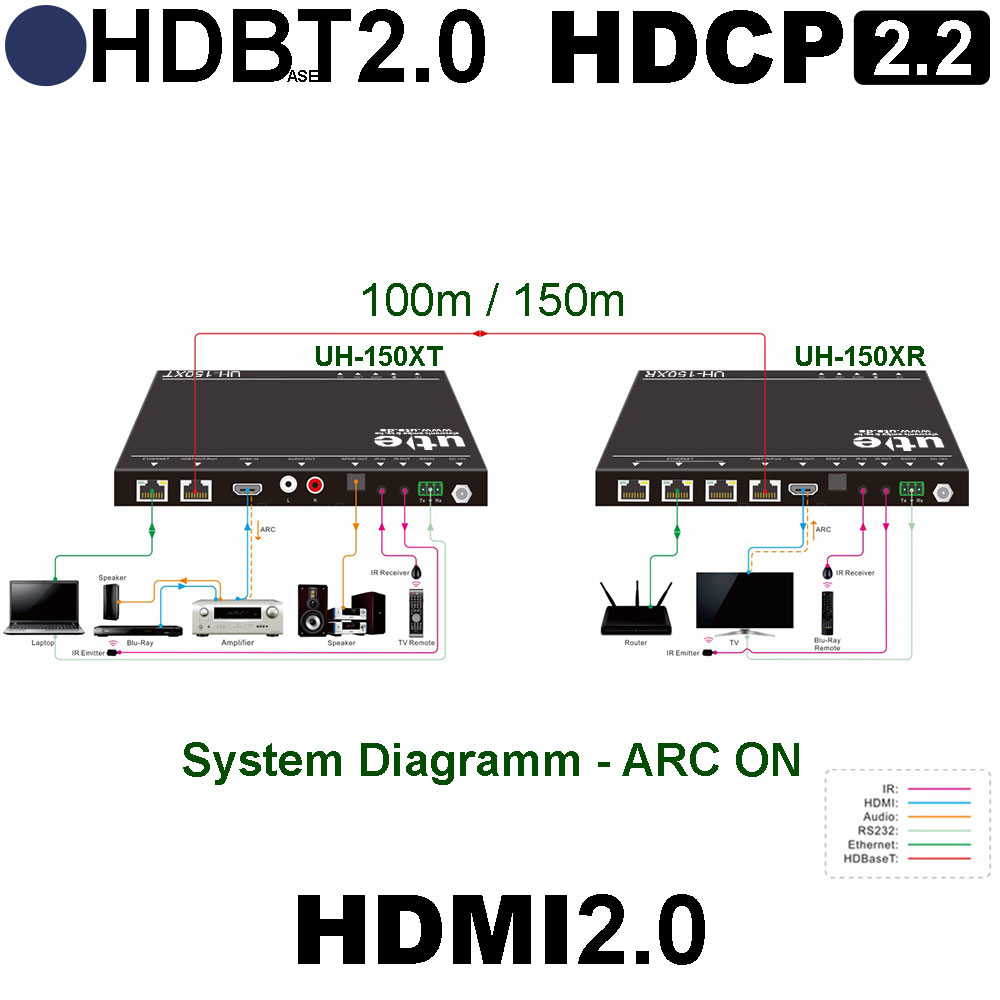

videotechnik_hdmi-hdbaset-extender_uh-150x_dia02-arc-on
videotechnik_hdmi-hdbt-extender_uh-150x

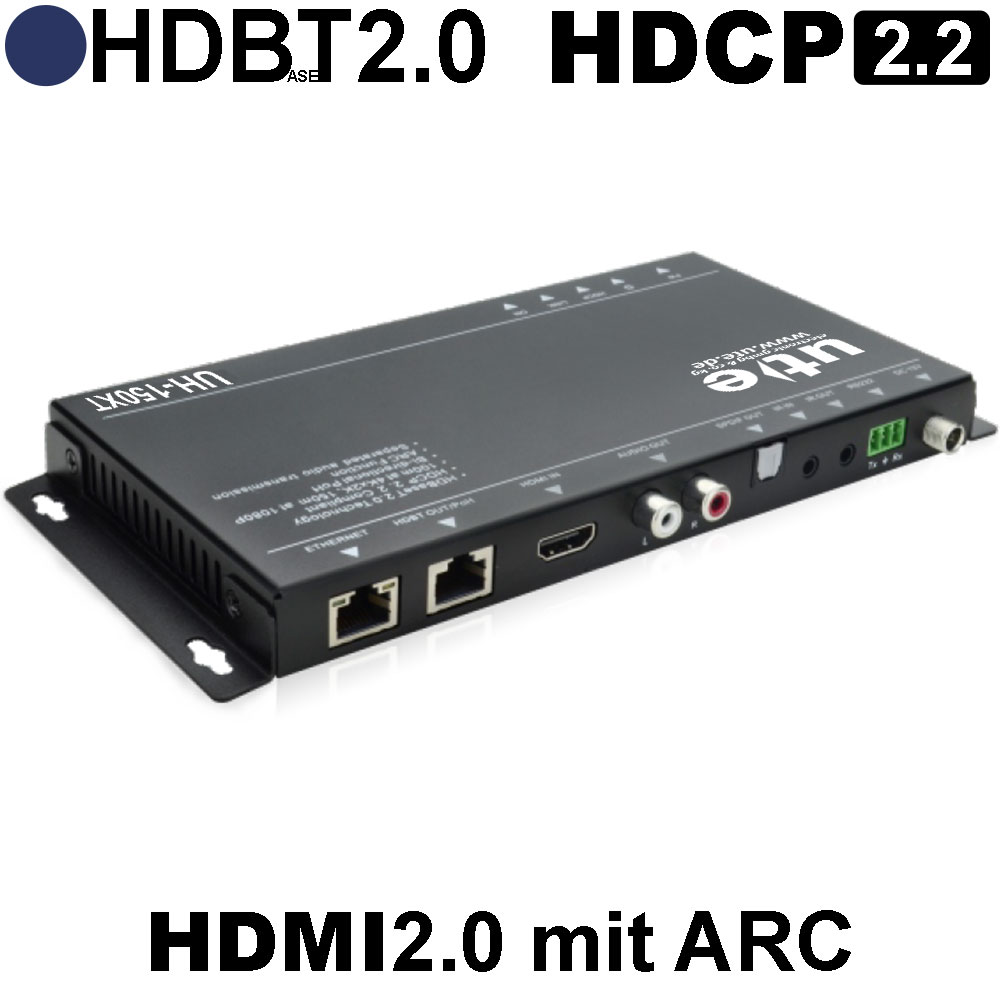

videotechnik_hdmi-hdbaset-extender_uh-150xt_anschluesse3d

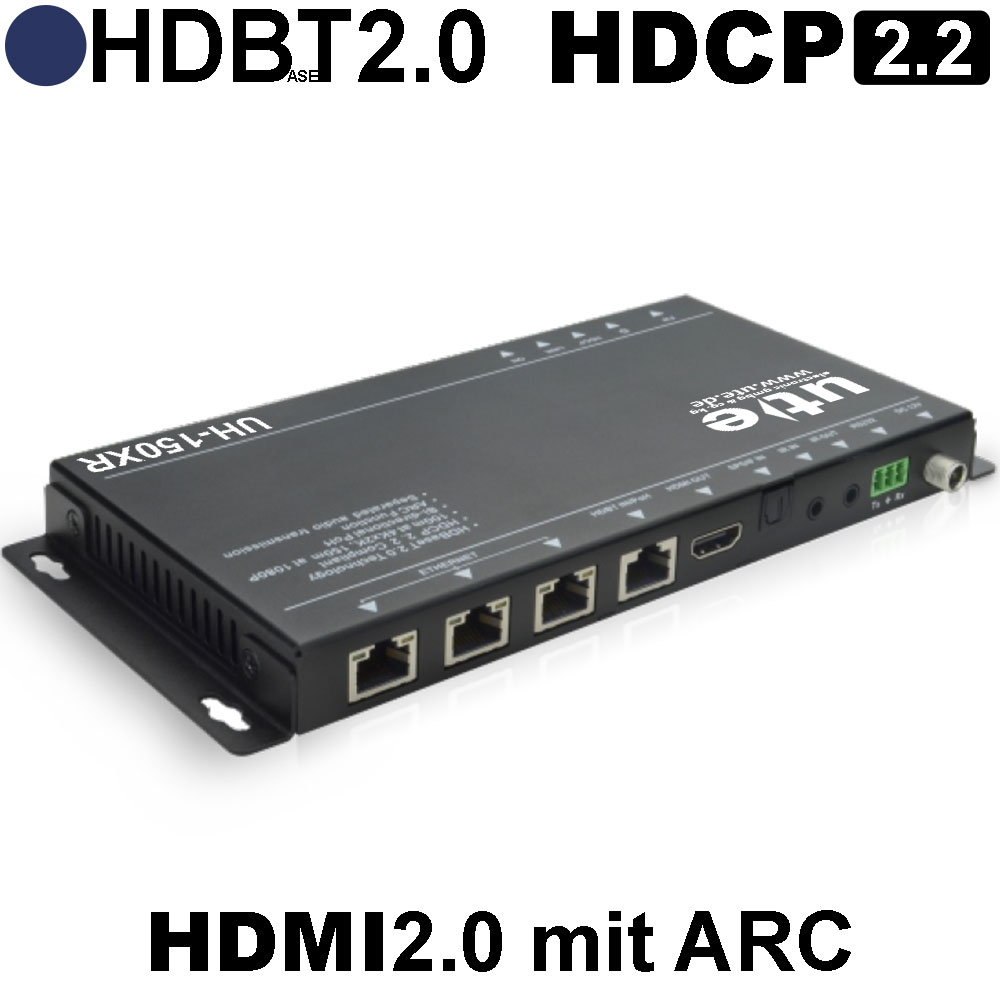

videotechnik_hdmi-hdbaset-extender_uh-150xr_anschluesse3d

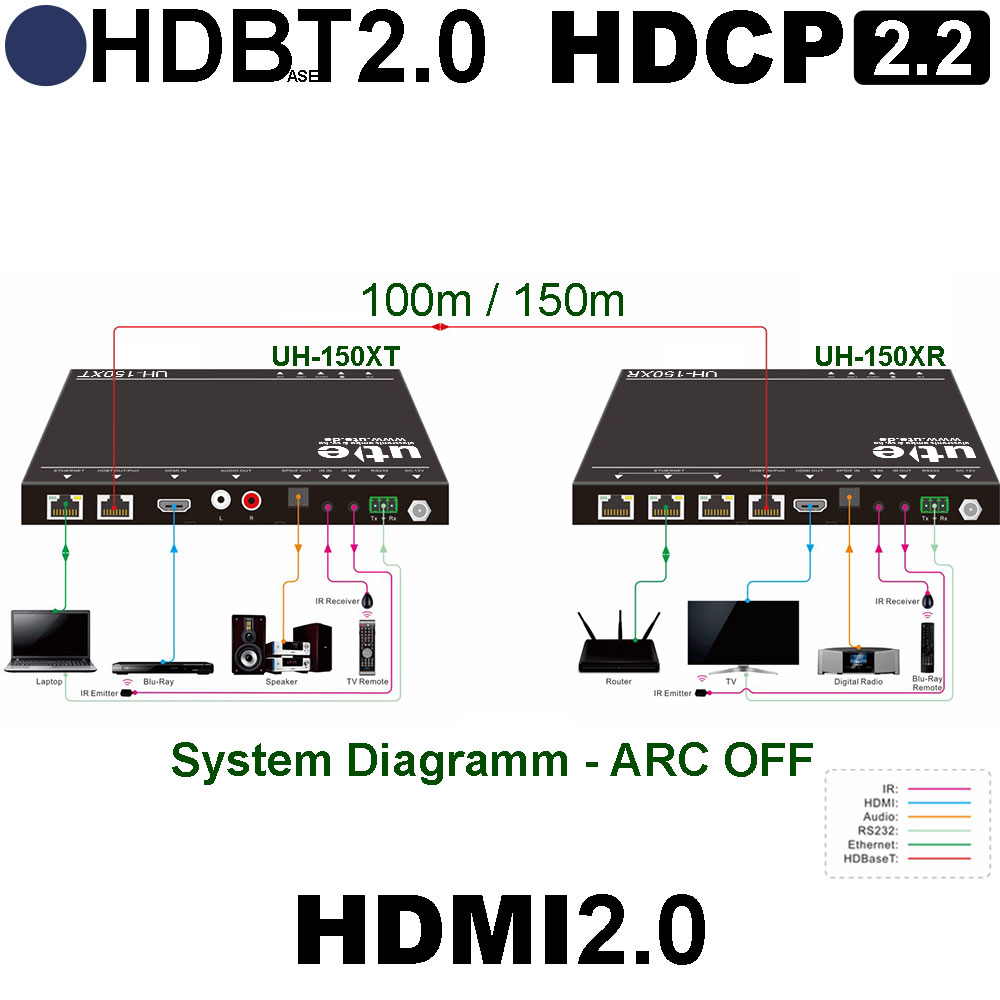

videotechnik_hdmi-hdbaset-extender_uh-150x_dia01-arc-off

4K HDMI2.0 HDBaseT2.0 Extender-Set UH-150XA

  • HDMI2.0 HDBT Extender mit ARC & externer Audio-Übertragung
  • Kompatibel mit HDCP2.2 - Auflösungen bis 4K @60Hz 4:4:4
  • Reichweite: 4K bis 100m, 1080p bis 150m via CAT-Kabel
  • IR/ RS232 und EDID/ HDCP/ CEC Pass-Through

Dieses Produkt ist End of Life (EOL) und wurde von U.T.E. vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

Artikelnummer: UH-150XA
HDMI2.0 Extender mit ARC u. HDCP2.2 | 4Kx2K@60Hz 4:4:4 bis 100m und 1080p bis 150m via CAT6 verlängern.
IR, RS232 sowie EDID, HDCP und CEC Durchleitung
Allg. Produktbeschreibung

4K HDMI2.0 HDBaseT Extender-Set mit ARC, externer Audio-Übertragung und bidirektionalem PoH - HDCP2.2 und 4K @60Hz

Der HDMI2.0 HDBaseT2.0 Extender UH-150XA ist ein kompakter HDMI2.0 Extender, der HDMI2.0- und Ethernet-Signale mit der aktullen HDBaseT-Technologie (HDBT2.0) via CAT-Kabel  verlängert und bi-direktionales PoH unterstützt.
Die HDMI2.0 Verlängerung UH-150XA ist kompatibel mit HDCP2.2 und unterstützt neben der Übertragung von externen Audio- und 4K @60Hz (4:4:4)-Signalen - über Entfernungen bis 100m - auch den Audio-Return-Channel (ARC) sowie die Durchleitung von EDID-, HDCP- und CEC-Informationen sowie Infrarot und RS232 Steuersignale.
Darüber hinaus sind sowohl der Sender wie auch der Empfänger dieses HDMI2.0 Verlängerungs-Sets mit Ethernet-Ports ausgestattet.



Features des 4K HDMI2.0 HDBT2.0 Extenders mit ARC und CEC Pass-Through auf einen Blick

  • Unterstützt 4k Auflösungen bis 3840x2160 @60Hz 4:4:4
  • Unterstützt HDMI2.0 mit 18Gbps (600MHz Clock)
  • Kompatibel mit HDCP2.2
  • Extreme große Übertragungsreichweite:
    Überträgt 4K bei 60Hz (4:4:4) Video bis zu 100m und 1080p bis zu 150m via CAT6-Kabel
  • Bi-direktionale PoH Unterstützung (Tx -> Rx oder Rx -> Tx)
  • Audio Return Channel (ARC Funktion) - auf Wunsch abschaltbar
  • Externe Audioübertragung möglich (Analog- und Digital-Audio)
  • IR- und RS232-Durchleitung
  • 4-Ports ETHERNET-Switch
  • EDID-, HDCP- und CEC-Durchleitung
  • Große Bandbreite: 18Gbps
  • Farbige LEDs signalisieren jederzeit den aktuellen HDCP- und Verbindungsstatus
  • Kompakte Abmessungen nur 19mm hoch
  • Hochwertiges Aluminiumgehäuse
  • Firmware-Update über Micro USB-Port möglich

HDMI2.0 Verlängerungssystem mit integriertem Ethernet-Switch

Wie schon erwähnt besitzt das HDMI2.0 HDBT Verlängerungs-Set UH-150XA sowohl am Transmitter (Sender) wie auch Receiver (Empfänger) einen bzw. drei Ethernet-Anschlüsse.
Alle über diese Ethernetports angeschlossenen Geräte können - wie bei einem normalen Netzwerk-Switch auch - untereinander kommunizieren.



HDMI2.0 HDBT Verlängerung mit zusätzlicher externer Audio-Übertragung

Das HDMI2.0 HDBaseT Extender-System UH-150XA ermöglicht - neben der Übertragung von HDMI-Audio - auch die Übertragung von einer externen analogen oder digitalen Audio-Quelle.
Dazu besitzt der Sender einen Chinch- und SPDIF-/ Toslink-Anschluss und der Empfänger ebenfalls einen SPDIF-/ Toslink-Anschluss. Diese externe Audio-Anschlüsse kann zum einen zum Übertragen extener Audio-Signale wie auch zur Ausgabe des via Audio-Return-Channel (ARC) bereitgestellten Audiosignals genutzt werden.



HDMI2.0 HDBaseT Extender mit bi-direktionalem PoH (Tx -> Rx oder Rx -> Tx)

Die bidirektionale PoH-Funktionalität der HDMI2.0 Verlängerung UH-150XA ermöglicht eine absolut flexible Konfiguration/ Installation der einzelnen HDMI2.0 HDBT Einheiten.
Durch die bidirektionale PoH-Funktionalität mus nur eine der beiden Einheiten (Sender oder Empfänger) durch das im Lieferumfang enthaltene 12V Netzteil mit Strom versorgt werden, die jeweils andere Einheit dieses HDMI2.0 HDBaseT Verlängerungs-Systems wird via HDBT bzw. bi-direktionales PoH über das CAT-Kabel, welches auch die A/V (und Ethernet)-Signale verlängert, mitversorgt.

Spezifikation

Technische Daten des 4K HDMI2.0 HDBaseT2.0 Extender-Sets UH-150XA

Technische Daten des HDMI2.0 via HDBaseT Extender-Systems UH150XA
  UH-150XAT
HDMI2.0 Transmitter
UH-150XAR
HDMI2.0 Receiver
Video-Anschlüsse
HDMI Eingang 1x HDMI Buchse (Typ A, HDMI2.0a) --
HDBT Ausgang 1x RJ45 Buchse (für HDBaseT) --
HDBT Eingang -- 1x RJ45 Buchse (für HDBaseT)
HDMI Ausgang -- 1x HDMI Buchse (Typ A, HDMI2.0a)
Audio-Anschlüsse
Analog Stereo-Audio 2x RCA-Anschlüsse (L+R), ARC Audio von der TV-Box --
Digital SFDIF-Audio 1x Toslink-Anschluss, ARC Audio von der TV-Box oder "normales" Audio 1x Toslink-Anschluss, SPDIF digital Audio-Eingang
Anschlüsse zur Steuersignaldurchleitung
Infrarot 1x IR-Eingang (IR IN)
3,5mm Klinkenbuchse zum Anschluss eines IR-Receivers
1x IR-Ausgang (IR OUT)
3,5mm Klinkenbuchse zum Anschluss eines IR-Emitters
RS232 3-Pin Schraubklemmenanschluss zum Anschluss eines Controllers/ PCs
Ethernet-Anschlüsse
  1x RJ45 Buchse 3x RJ45 Buchse
Stromanschluss
  1x 12V DC Anschluss
Video Allgemein
Übertragungmethode HDBaseT 2.0
Auflösungen Unterstützt Auflösungen bis
3840x2160/60 4:4:4 (2160p60 4:4:4) - 4K @60Hz 4:4:4
HDMI Unterstützt HDMI2.0 (mit ARC) Unterstützt HDMI2.0 (mit ARC)
HDCP Compliant HDCP 2.2 kompatibel HDCP 2.2 kompatibel
Bandbreite 18 Gbps (600 MHz Clock) 18 Gbps (600 MHz Clock)
Übertragungsreichweite
  100m bei 4K HDMI Video
150m bei 1080p HDMI Video
Stromversorgung
  Die Stromversorgung des gesamten Systems erfolgt an einer der beiden Einheiten mit dem im Lieferumfang enthaltenen 12V Netzteil, die jeweils andere Einheit wird via HDBT-Power bzw. bi-directionales PoH mitversorgt
Signaldurchleitung (Full Function Pass-Through)
Infrarot
RS232
EDID
HDCP
CEC
Audio Return Channel (ARC)
Unterstützung Die ARC-Funktionalität wird vollumfänglich unterstützt
ARC On/Off Schalter an der Gerätefront zum Aktivieren/ Deaktivieren der ARC-Funktionalität
Physische Eigenschaften
Gehäuse Aluminium Aluminium
Abmessungen (BxTxH) 196 x 130 x 19 mm 196 x 130 x 19 mm

Lieferumfang des 4K HDMI2.0 HDBT2.0 Verlängerungs-Systems UH-150XA

  • 1x UH-150XA: HDMI2.0 HDBaseT2.0 Extender-Set, bestehend aus
    • 1x HDMI2.0 HDBT2.0 Transmitter
    • 1x HDMI2.0 HDBT2.0 Receiver
  • 1x RS232-Kabel, 3Pin auf DB9
  • 1x Netzteil, 12 DC für HDMI2.0 HDBT Verlängerung UH-150XA
  • 4x Befestigungslaschen inkl. 8 Scharauben
  • 8x Kunststofffüßchen
  • 1x Bedienungsanleitung

Auch gesucht unter: ise 2017, ise-2017 ise2017, UH150X, UH150XT, UH150XR, UH150XA, UH150XAT, UH150XAR, TPUH612, TPUH612T, TPUH612R, TPUH503, TPUH503T, TPUH503R
