TPHD402PR: HDBaseT Extender für HDMI mit PoE - Receiver
Drucken
Empfängt HDBaseT-Signale - OUT: HDMI 1.4, 3D & 4Kx2K & 1080p Videosignale

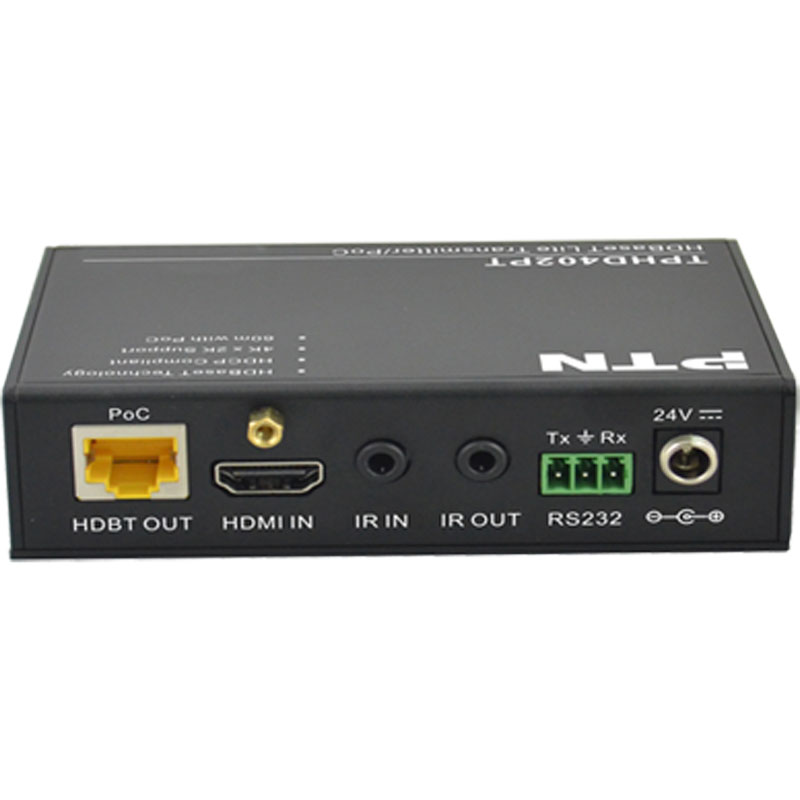

videotechnik-hdmi-extendet-hdbaset_ptn_tphd402pt

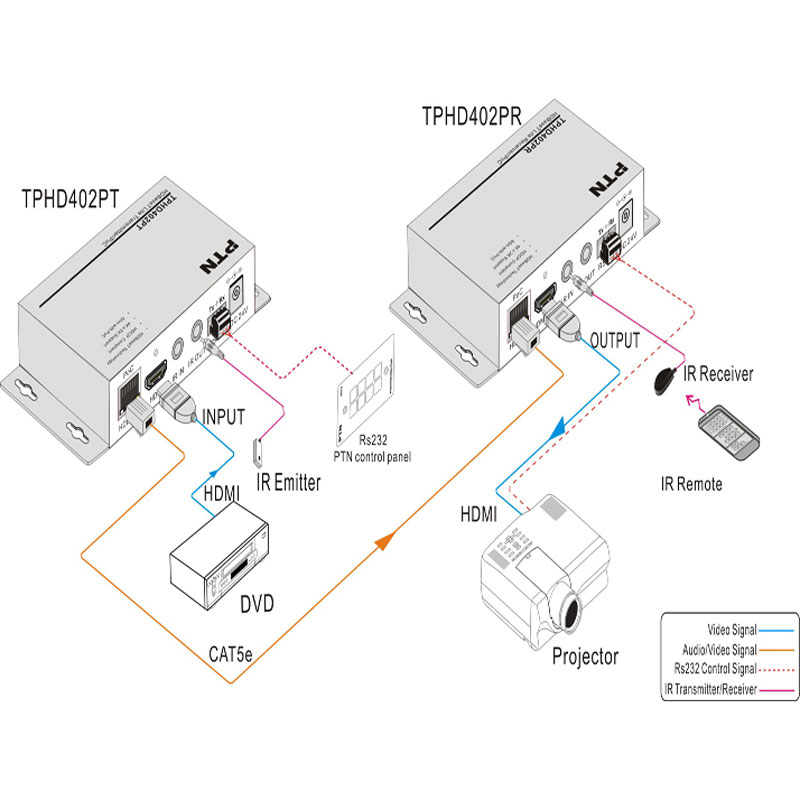

Anwendungs- und Anschlussbeispiel des Senders TPHD402PT in Verbindung mit dem Receiver TPHD402PR

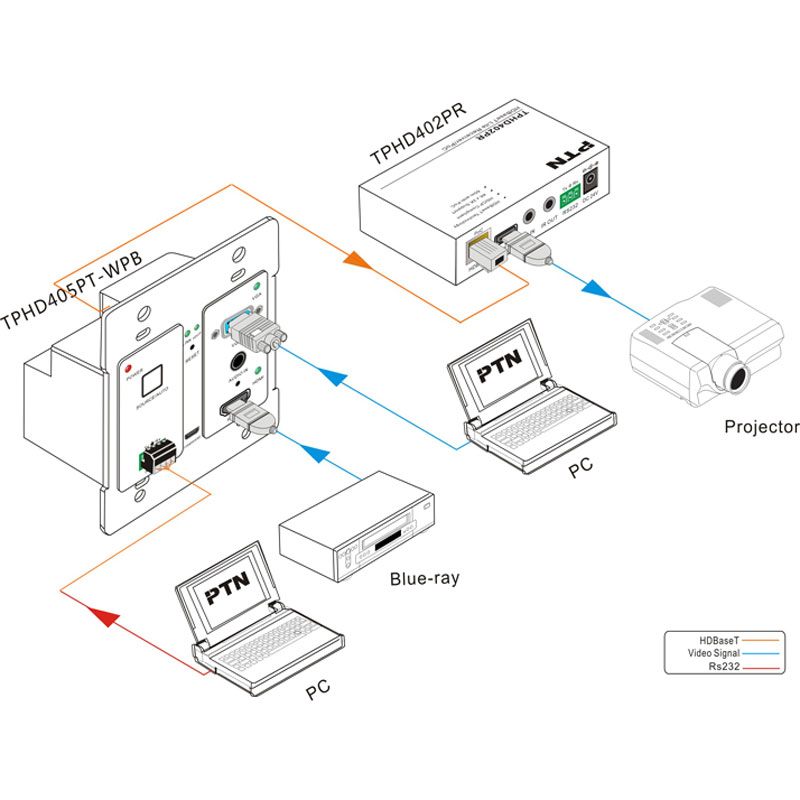

Anwendungs- und Anschlussbeispiel des TPHD405PT-WPB in Verbindung mit dem Receiver TPHD402PR
Anwendungs- und Anschlussbeispiel des TPHD405PT-WPI in Verbindung mit dem Receiver TPHD402PR
Anwendungs- und Anschlussbeispiel der 4x4 HDBaseT Matrix MUH44TP in Verbindung mit dem Receiver TPHD402PR
Anwendungs- und Anschlussbeispiel der 6x6 HDBaseT Matrix MUH66TP-N in Verbindung mit dem Receiver TPHD402PR und dem RS232 Control Panel WP8
Anwendungs- und Anschlussbeispiel der 8x8 HDBaseT Matrix MUH88TP-N in Verbindung mit dem Receiver TPHD402PR und dem RS232 Control Panel WP8

TPHD402PR: HDBaseT Extender für HDMI mit PoE - Receiver

Dieses Produkt ist End of Life (EOL) und wurde von PTN Electronics vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Alternativ können wir Ihnen ein anderes Produkt empfehlen:

Wenn Sie Fragen zum Alternativprodukt haben oder eine kostenlose Beratung bezüglich weiterer Alternativen wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.

Artikelnummer: TPHD402PR
Empfänger eines HDBaseT-Extender-Systems von PTN mit HDMI-Ausgang. Unterstützt HDMI 1.4, 3D & 4K x 2K (Ultra HD) und bidirektionales IR und RS232.
Empfängt HDBaseT-Signale - OUT: HDMI 1.4, 3D & 4Kx2K & 1080p Videosignale
Allg. Produktbeschreibung

4K Receiver für HDBaseT Extender mit HDMI, IR und RS-232

Der Empfänger für HDBaseT Extender-Systeme TPHD402PR von PTN emfpängt das Signal eines HDBaseT-Sender wie beispielsweise TPHD402PT oder TPHD405PT-WPB und unterstützt HDMI 1.4 - 3D und 4K (UHD)-Signale und arbeitet HDCP-konform.

Dieser Receiver eines HDMI Extenders empfängt die HDBaseT-Signale und verlängert so den Übertragungsweg Ihrer VGA oder HDMI-Signale (mit Auflösungen bis 4K) auf eine Distanz bis zu 70m über ein einfaches Netzwerkkabel (CAT5e/6/7) und empfängt dabei auch noch die Steuersignale (IR und RS232).
Darüber hinaus kann dieser Empfänger des HDBaseT-Extender-Systems die Stromversorgung des Transmitters über PoE bereitstellen oder selber vom Sender mit der nötigen Spannung versorgt werden.
Hierzu wird kein seperates Kabel benötigt, die Spannungsversorgung und die Audio/Video-Signal-Übertragung erfolgen zusammen über ein einziges Kabel.



Features des A/V Receivers mit HDMI-Ausgang auf HDBaseT-Technologie

  • Integrierte HDBsaseT Technologie
  • Unterstützt HDMI 1.4, 3D & 4K x 2K (Ultra HD)
  • 70m (230ft) Reichweite für HDMI, bi-direktionales IR und RS232 über ein einziges CAT5e- /CAT6-Kabel
  • Überträgt und Empfäng die IR- und RS232-Steuersignale in beide Richtungen
  • PoC Funktion (Power over Cable): Der Receiver kann den Sender mit Strom versorgen, oder von ihm versorgt werden
  • Hohe Bandbreite: 10,2 Gbit/s
  • HDTV kompatible
  • HDCP konforme Übertragung
  • Unterstützt PoC und CEC Pass Through
  • LED-Anzeigen an der Frontseite: LEDs zeigen jederzeit den Verbindungsstatus an
  • Aluminium Gehäuse: Nice Cooling & Ventilation Design
  • Zur Wand- oder Untertisch-Montage geeignet
Spezifikation

Technische Daten und Lieferumfang des HDBaseT Empängers mit HDMI-Ausgang



Technische Daten des 4K HDBaseT-Receivers mit HDMI-Ausgang: TPHD402PR

 TPHD402PR
Input
Eingangssignal 1x HDBaseT (RJ45),
1x IR
Eingänge 1x HDBase-T(RJ-45),
1x IR (3,5mm Klinke)
Videosignal HDMI 1.4
Audio Digital-Audio über HDMI-Audio-Übertragung
Output
Ausgangssignal 1x HDMI,
1x IR & 1x RS232
Ausgänge 1x HDMI-Buchse,
1x IR (3,5mm Klinke),
1x RS232 (Schraubklemmleiste)
Videosignal HDMI 1.4
Übertragungsmodus HDBaseT
Allgemein
Auflösungs Bereich 800x600 ~ 1920x1200, 3D, 4K x 2K (UHD)
800x600 @60Hz, 1024x768 @60Hz, 1280x720 @60Hz, 1280x1024 @60Hz, 1366x768 @60Hz, 1600x1200 @60Hz, 1920x1080 @60Hz, 1920x1200 @60Hz,
3D, 4K×2K (Ultra HD)
Reichweite bis zu 70m (mit PoC) (230 ft)
Verstärkung 0 dB ~ 10 dB @ 100 MHz
Differential Phasic Error ± 10 ° @ 135MHz - 100M
SNR >70dB @ 100MHz - 100m
Bandbreite 10,2 Gbps
Return lost < -30dB @ 5 kHz
THD <0,005% @ 1kHz
HDMI Standard HDMI 1.4, 3D, 4K und HDCP
Min. ~ Max. Level < 0,3V ~ 1,45Vp-p, 75Ω
Scheinwiderstand 75Ω
Temperaturbereich -20°C bis +60°C
Luftfeuchtigkeit 10% bis 90%
Stromaufnahme 24V DC 1,25A (9,6W)
Stomversorgung über externes Netzteil
  • Input: 100VAC ~ 240VAC, 50/60HZ
  • Output: 24VDC, 1,25A
über PoC (Power over Cable)
Abmessungen (BxHxT) 77mm x 30mm x 110mm
Gewicht 0,5kg



Lieferunfang des HDMI Receivers TPHD402PR mit HDBaseT Technologie

  • 1x HDMI Extender Receiver (TPHD402PR)
  • Befestigungsmaterial (2x Montage Laschen, 4x Schrauben)
  • 1x RS232 Kabel
  • 1x Netzteil (24V DC)
  • 1x Benutzerhandbuch

4K Receiver für HDBaseT Extender mit HDMI, IR und RS-232

Der Empfänger HDBaseT Extender-Systeme TPHD402PR von PTN emfpängt das Signal eines  HDBaseT-Sender wie beispielsweise TPHD402PT oder TPHD405PT-WPB und unterstützt HDMI 1.4 - 3D und 4K (UHD)-Signale und arbeitet HDCP-konform.

Dieser Receiver eines HDMI Extenders empfängt die HDBaseT-Signale und verlängert so den Übertragungsweg Ihrer VGA oder HDMI-Signale (mit Auflösungen bis 4K) auf eine Distanz bis zu 70m über ein einfaches Netzwerkkabel (CAT5e/6/7) und empfängt dabei auch noch die Steuersignale (IR und RS232).
Darüber hinaus kann dieser Empfänger des HDBaseT-Extender-Systems die Stromversorgung des Transmitters über PoE bereitstellen oder selber vom Sender mit der nötigen Spannung versorgt werden.
Hierzu wird kein seperates Kabel benötigt, die Spannungsversorgung und die Audio/Video-Signal-Übertragung erfolgen zusammen über ein einziges Kabel.



Features des A/V Receivers mit HDMI-Ausgang auf HDBaseT-Technologie

  • Integrierte HDBsaseT Technologie
  • Unterstützt HDMI 1.4, 3D & 4K x 2K (Ultra HD)
  • 70m (230ft) Reichweite für HDMI, bi-direktionales IR und RS232 über ein einziges CAT5e- /CAT6-Kabel
  • Überträgt und Empfäng die IR- und RS232-Steuersignale in beide Richtungen
  • PoC Funktion (Power over Cable): Der Receiver kann den Sender mit Strom versorgen, oder von ihm versorgt werden
  • Hohe Bandbreite: 10,2 Gbit/s
  • HDTV kompatible
  • HDCP konforme Übertragung
  • Unterstützt PoC und CEC Pass Through
  • LED-Anzeigen an der Frontseite: LEDs zeigen jederzeit den Verbindungsstatus an
  • Aluminium Gehäuse: Nice Cooling & Ventilation Design
  • Zur Wand- oder Untertisch-Montage geeignet

TP-HD402P, TP-HD402PR, TP-HD402PT, TP-HD-402P, TP-HD-402PR, TP-HD-402PT, TP-HD-402-PR, TP-HD-402-PT, UHD, Ultra-HD, Ultra HD, TPHD405PT-WPB
