Dieses Produkt ist End of Life (EOL) und wurde von PTN Electronics vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Alternativ können wir Ihnen ein anderes Produkt empfehlen:
Wenn Sie Fragen zum Alternativprodukt haben oder eine kostenlose Beratung bezüglich weiterer Alternativen wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.
Der TPHD402 ist ein HDBaseT Extender für HDMI- , IR- und RS232-Signale.

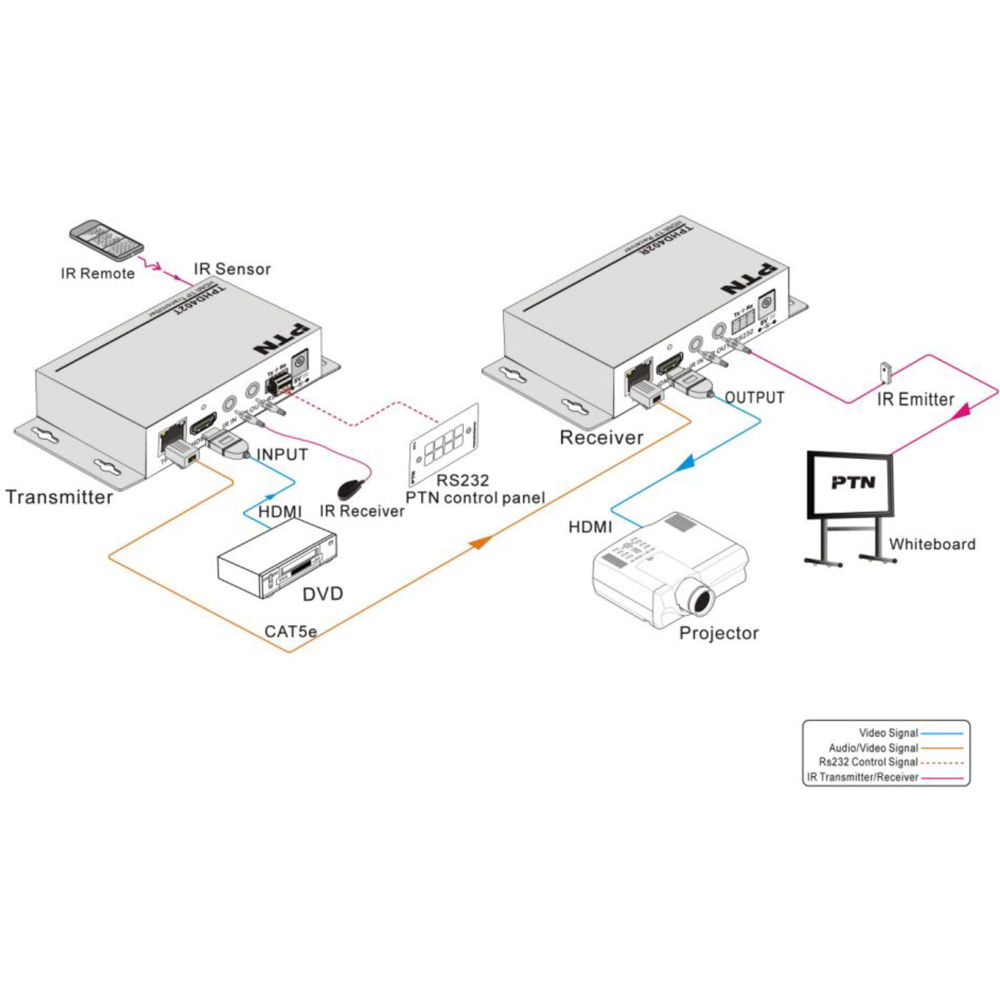

Der Extender verlängert Ihr HDMI-Signal über eine Distanzen bis zu 70m über ein einfaches Netzwerkkabel (CAT5e/6/7) und überträgt dabei auch noch die Steuersignale (IR und RS232).

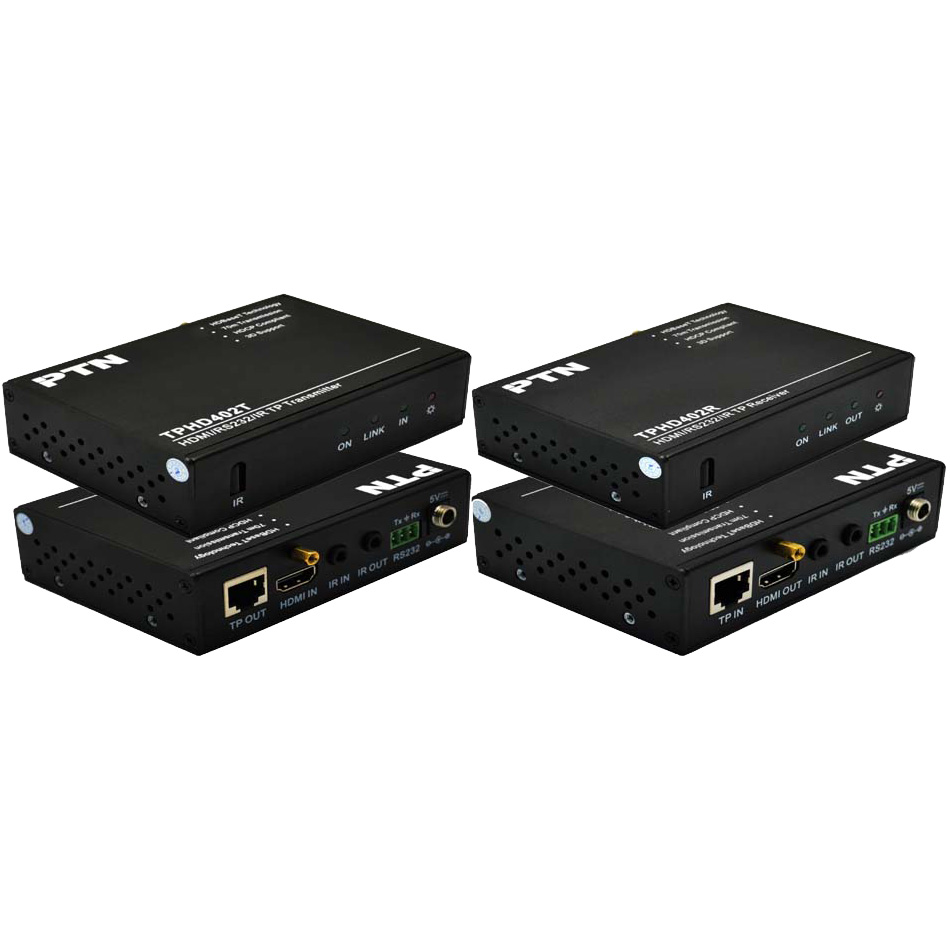

Das HDMI Extender Set mit HDBaseT Technologie (TPHD402) umfasst Sender (TPHD402T) und Empfänger (TPHD402R), unterstützt HDMI 1.4 und ist HDCP-kompatibel.
PTN TPHD402T | PTN TPHD402R | |
---|---|---|
Input | ||
Eingangssignal | 1x HDMI, 1x IR & 1x RS232 |
1x HDBaseT (RJ45), 1x IR |
Eingänge | 1x HDMI-Buchse, 1x IR (3,5mm Klinke), 1x RS232 (Schraubklemmleiste) |
1x HDBase-T(RJ-45), 1x IR (3,5mm Klinke) |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Audio | Digital-Audio über HDMI-Audio-Übertragung | Digital-Audio über HDMI-Audio-Übertragung |
Output | ||
Ausgangssignal | 1x HDBase-T (RJ45), 1x IR |
1x HDMI, 1x IR & 1x RS232 |
Ausgänge | 1x HDBase-T(RJ-45), 1x IR (3,5mm Klinke) |
1x HDMI-Buchse, 1x IR (3,5mm Klinke), 1x RS232 (Schraubklemmleiste) |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Übertragungsmodus | HDBaseT | |
Allgemein | ||
Auflösungs Bereich | 800x600 ~ 1920x1200 | |
Reichweite | bis zu 70m | |
Verstärkung | 0 dB ~ 10 dB @ 100 MHz | |
Differential Phasic Error | ± 10 ° @ 135MHz - 100M | |
SNR | >70dB @ 100MHz - 100m | |
Bandbreite | 10,2 Gbps | |
Return lost | < -30dB @ 5 kHz | |
THD | <0,005% @ 1kHz | |
HDMI Standard | HDMI 1.4 und HDCP | |
Min. ~ Max. Level | < 0,3V ~ 1,45Vp-p, 75Ω | |
Scheinwiderstand | 75Ω | |
Temperaturbereich | -20°C ~ +60°C | |
Luftfeuchtigkeit | 10% ~ 90% | |
Stromaufnahme | 5V DC, 6,5W | |
Stomversorgung | über externes Netzteil | |

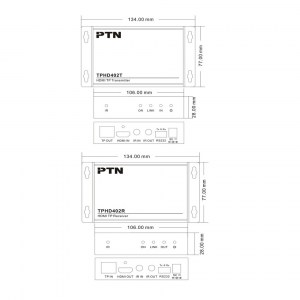

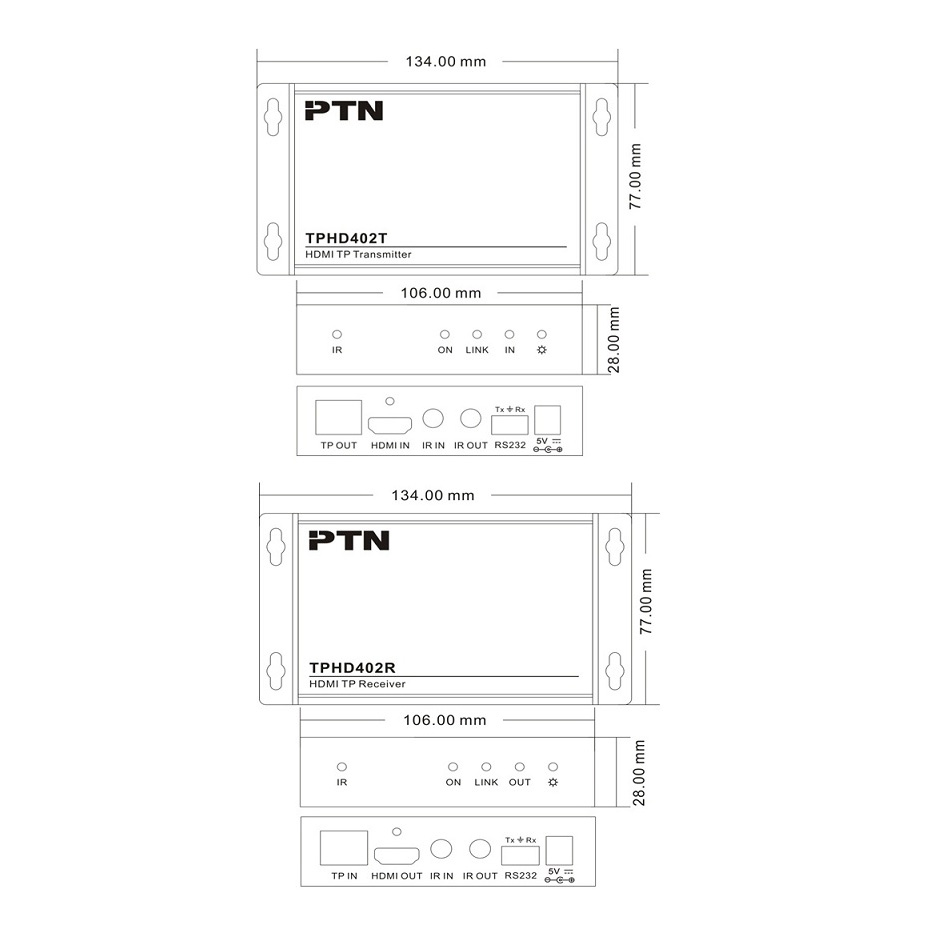

Abmessungen (BxHxT) | 77mm x 30mm x 134mm | 77mm x 30mm x 134mm |
Gewicht | 0,5kg | 0,5kg |
