4K60 (4:4:4) HDMI 2.0 Verteiler & Verlängerung
Dieses Produkt ist End of Life (EOL) und wurde von NTI vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

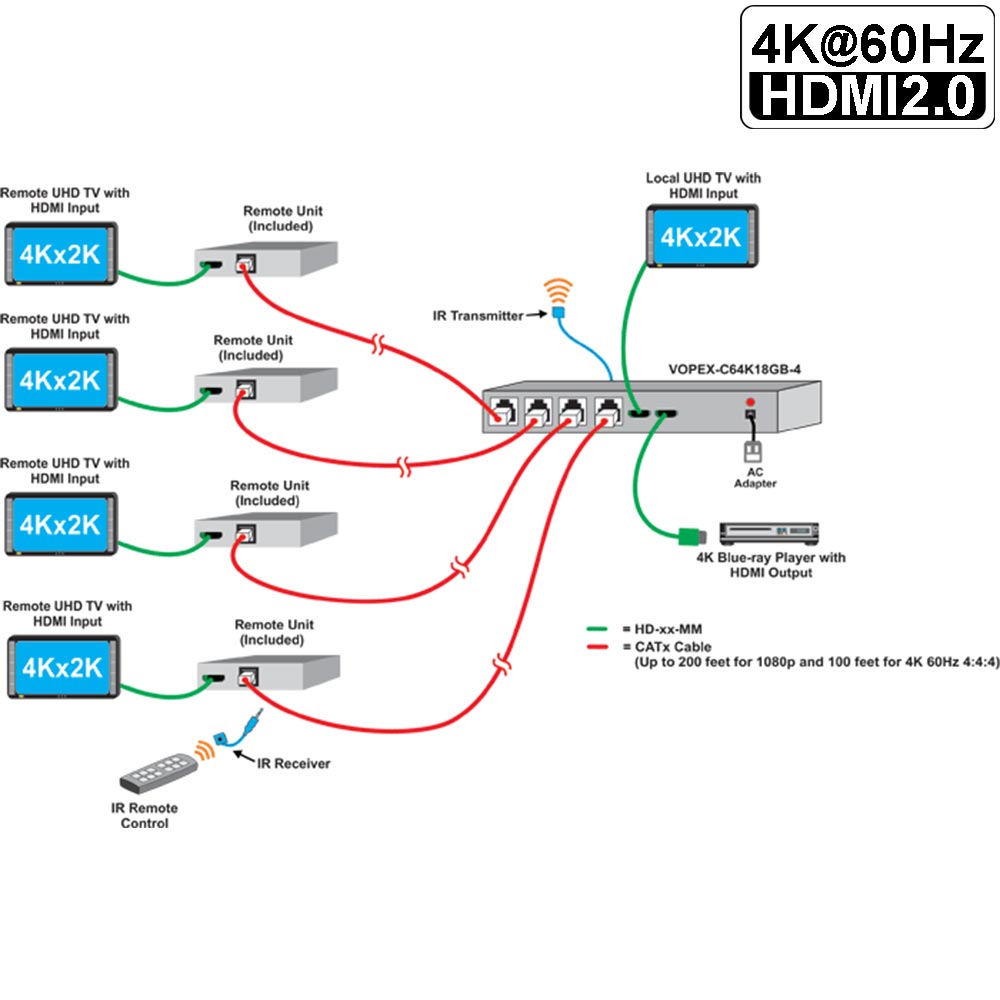

Der 4K HDMI Splitter/Extender VOPEX® C64K18GB-4 von NTI verteilt, über CATx-Kabel, unkomprimierte Ultra HD 4Kx2K 60Hz 4:4:4 HDMI-Videosignale, Mehrkanal-Audio- und IR-Signale von einer Videoquelle auf bis zu vier Displays und Lautsprecher, die sich jeweils in einer Entfernung von bis zu 30m (100ft) befinden können.
Das VOPEX-C64K18GB-4 System besteht aus zwei Komponenten:
Die HDBT-Empänger werden bei diesen VOPEX HDMI2.0/ HDBaseT Verteilsystem jeweils mit einem CAT5e/ 6/ 6a/ 7 Kabel mit dem HDBT-Vertreiler verbunden. Die 4K Verteil- und Übertragungseinheit besitzt zusätzlich zu den vier 4K HDMI/HDBaseT-Ausgängen einen lokalen HDMI-Ausgang, an dem ein HDMI-Bildschirm direkt angeschlossen werden kann.

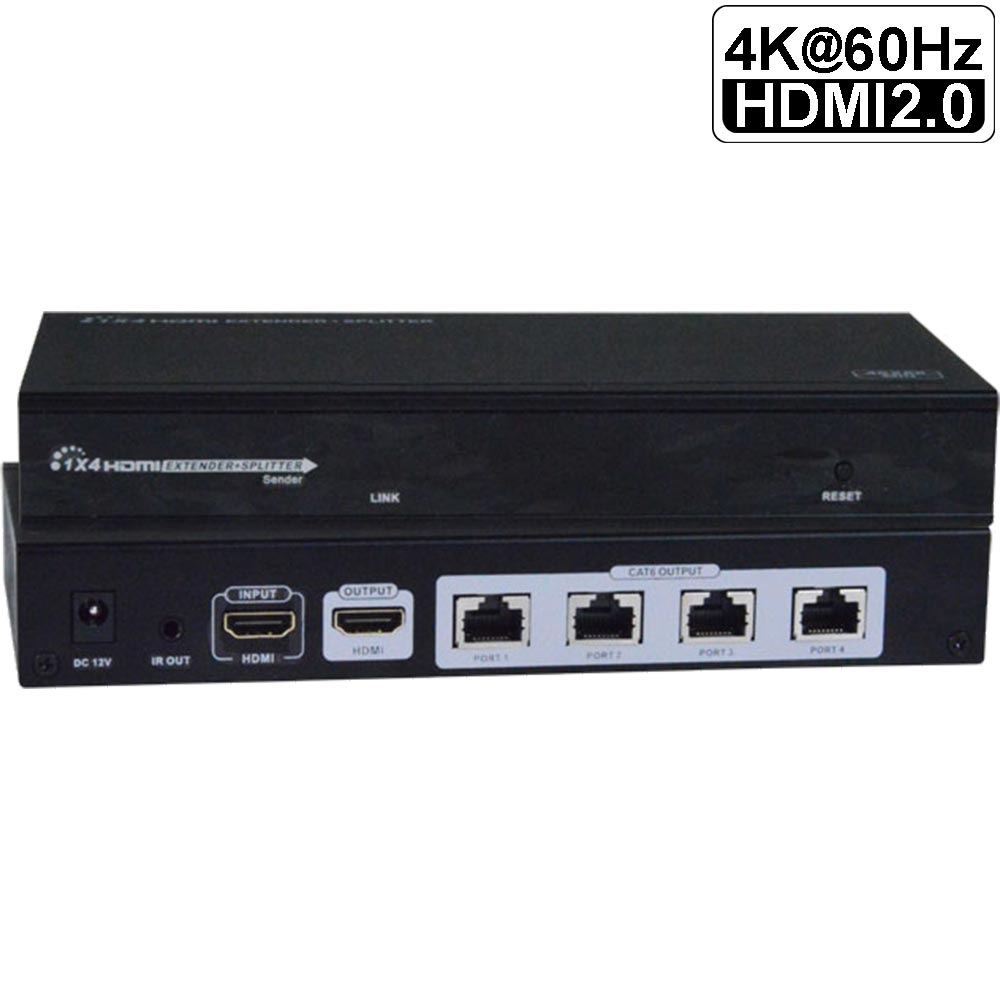

Technische Daten der HDMI2.0 Verteil- und Sendeeinheit VOPEX−C64K18GB−4 | |
---|---|
Anschlüsse | |
A/V Eingang | 1x HDMI Buchse (Typ A) - zum Anschluss der Videoquelle |
A/V Ausgänge | 1x HDMI Buchse (Typ A) [Unterstützt Ultra-HD 4Kx2K Auflösungen bis 4096x2160 und HDTV-Auflösungen bis 1080p] 4x RJ45 Buchse - zum Senden (und Empfangen) von ultrahochauflösenden Video-, Audio-, IR- und DDC-Signalen |
Infrarot | 1x 3,5mm Klinkenbuchse - zum Anschluss eines IR-Senders |
Stromversorgung | 1x Stromeingangsbuchse für externes Netzteil (im Lieferumfang enthalten9 |
Video Allgemein | |
Unterstützte Auflösungen | - 4Kx2K [4096x2160 bei 24/ 25/ 30 und 60 Hz (4:4:4)] - Ultra-HD [3840x2160 bei 24/ 25/ 30 und 60 Hz (4:4:4)] - HDTV bis Full-HD [1080p: 1920x1080 bei 60Hz) |
HDMI | HDMI 2.0 - YUV 4:4:4 - Dolby TrueHD, DTS−HD Master Audio, Dolby Digital, DTS 7.1 und LPCM - HDR - Lip Sync |
HDCP | √ (ja) - unterstützt HDCP 2.2 |
CEC | √ (ja) - Unterstützung von CEC (Consumer Electronic Control) -kompatiblen Geräten |
DDC | √ (ja) - unterstützt das DDC2B-Protokoll |
EDID | √ (ja) - integrierte Standard-EDID-Tabelle |
Bandbreite | 18 Gbit/3 |
Latenzzeit | 16ms (max.) |
HDMI Kabellänge | Am Eingang: bis zu 15m (50ft) bei 4K30 bis zu 7,5m (25ft) bei 4K60 (YUV 4:4:4) [4096x2160 und 3840x2160 bei 60Hz (4:4:4)] |
Am Ausgang: bis zu 15m (50ft) bei 4K30 bis zu 7,5m (25ft) bei 4K60 (YUV 4:4:4) [4096x2160 und 3840x2160 bei 60Hz (4:4:4)] |
|
A/V Reichweite (HDMI Ausgang) | bis zu 15m (50ft) bei 4K30 bis zu 7,5m (25ft) bei 4K60 (YUV 4:4:4) [4096x2160 und 3840x2160 bei 60Hz (4:4:4)] |
A/V Reichweite (RJ45 Ausgang) | bis zu 60m (200ft) bei 1080p bis zu 50m (165 ft) bei 4K30 (YUV 4:4:4) bis zu 30m (100 ft) bei 4K60 (YUV 4:4:4) [4096x2160 und 3840x2160 bei 60Hz (4:4:4)] |
Stromversorgung | |
Stromversorgung | über externes Netzteil (im Lieferumfang enthalten ) |
Neztteil | Spannung am Eingang: 100V AC ~ 240V AC bei 50Hz oder 60Hz |
Ausgang: 12V DC, 3A | |
Sonstiges | |
IR-Frequenzbereich | 20kHz bis 60kHz |
Umgenbungsbedingungen | |
Betriebstemperatur | 0°C bis 60°C |
Lagertemperatur | -20°C bis 70°C |
Luftfeuchte | 20% bis 90% relative Luftfeuchtigkeit , nicht kondensierend |
Physische Eigenschaften | |
Abmessung (BxTxH) | ca. 212 x 101 x 31 mm |
Zulassungen/ Zertifikate | |
CE, FCC, RoHS | |
Garantie | |
Herstellergarantie | 2 Jahre |

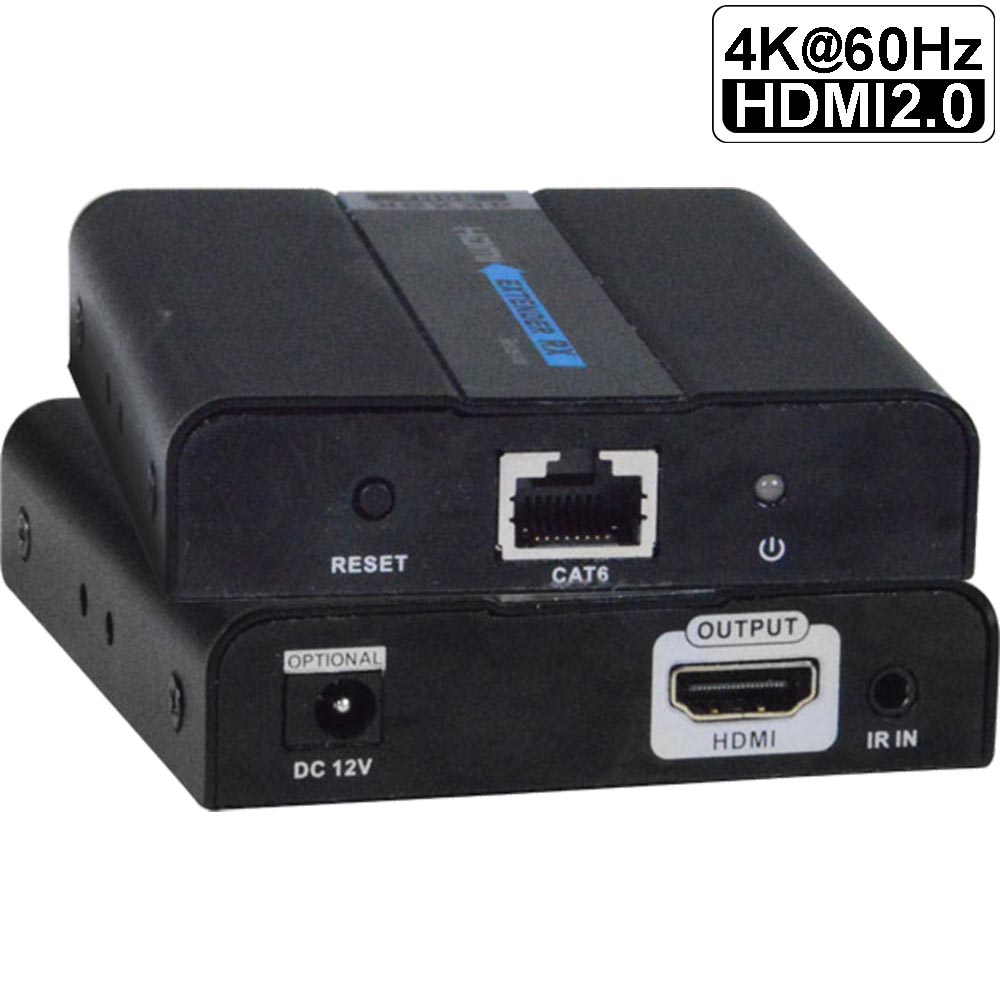

Technische Daten der HDMI2.0 Empfängereinheit | |
Anschlüsse | |
A/V Eingang | 1x RJ45-Buchse - zum Senden (und Empfangen) von ultrahochauflösenden Video-, Audio-, IR- und DDC-Signalen |
A/V Ausgang | 1x HDMI Buchse (Typ A) [Unterstützt Ultra-HD 4Kx2K Auflösungen bis 4096x2160 und HDTV-Auflösungen bis 1080p] - Unterstützt keine DVD-Displays |
Infrarot | 1x 3,5mm Klinkenbuchse - zum Anschluss eines IR-Empfängers (im Lieferumfang enthalten) |
Stromversorgung | 1x Stromeingangsbuchse für optionales Netzteil |
Video Allgemein | |
Unterstützte Auflösungen | - 4Kx2K [4096x2160 bei 24/ 25/ 30 und 60 Hz (4:4:4)] - Ultra-HD [3840x2160 bei 24/ 25/ 30 und 60 Hz (4:4:4)] - Full-HD [1080p: 1920x1080 bei 60Hz) |
A/V Reichweite (HDMI Ausgang) | bis zu 15m (50ft) bei 4K30 bis zu 7,5m (25ft) bei 4K60 (YUV 4:4:4) [4096x2160 und 3840x2160 bei 60Hz (4:4:4)] |
HDMI-Audio | unterstützt "Embedded Digital Audio" über HDMI-kompatible Fernsehgeräte oder Audioempfänger |
Stromversorgung | |
Stromversorgung | via CAT-Kabel durch die Verteileinheit |
optional über externes Netzteil | |
Umgebungsbedingungen | |
Betriebstemperatur | 0°C bis 60°C |
Lagertemperatur | -20°C bis 70°C |
Luftfeuchte | 20% bis 90% relative Luftfeuchtigkeit , nicht kondensierend |
Physische Eigenschaften | |
Abmessung (BxTxH) | ca. 81 x 101 x 21 mm |
Zulassungen/ Zertifikate | |
CE, FCC, RoHS | |
Garantie | |
Herstellergarantie | 2 Jahre |
Entfernung und Auflösungen für CAT5e/ CAT6/ CAT6a/ CAT7 Kabel (Solid oder Stranded Kabel) | ||
---|---|---|
Kabel | Reichweite (max.) | Maximale Auflösung |
CAT5e UTP oder STP | 15m | 4096x2160 und 3840x2160 bei 60Hz YUV 4:4:4 |
50m | 4096x2160 und 3840x2160 bei 30Hz YUV 4:4:4 | |
61m | 1080p bei 60Hz | |
CAT6 STP | 23m | 4096x2160 und 3840x2160 bei 60Hz YUV 4:4:4 |
50m | 4096x2160 und 3840x2160 bei 30Hz YUV 4:4:4 | |
61m | 1080p bei 60Hz | |
CAT6 UTP | 30m | 4096x2160 und 3840x2160 bei 60Hz YUV 4:4:4 |
50m | 4096x2160 und 3840x2160 bei 30Hz YUV 4:4:4 | |
61m | 1080p bei 60Hz | |
CAT6a UTP | 30m | 4096x2160 und 3840x2160 bei 60Hz YUV 4:4:4 |
50m | 4096x2160 und 3840x2160 bei 30Hz YUV 4:4:4 | |
61m | 1080p bei 60Hz | |
CAT7 STP | 30m | 4096x2160 und 3840x2160 bei 60Hz YUV 4:4:4 |
50m | 4096x2160 und 3840x2160 bei 30Hz YUV 4:4:4 | |
61m | 1080p bei 60Hz |
