- HDMI over Gigabit IP Extender Set mit IR und RS232: XTENDEX ST-IPHD-IR-LC von NTI
HDMI over Gigabit IP Extender Set mit IR und RS232: XTENDEX ST-IPHD-IR-LC von NTI
Unterstützt 1080p, Mehrkanal-Audio, IR, RS232 - bis zu 300m über IP | HDMI Loop-Ausgang am Sender
HDMI over Gigabit IP Extender Set mit IR und RS232: XTENDEX ST-IPHD-IR-LC von NTI
HDMI über Gigabit IP Extender mit IR und RS232
- Unterstützt HDTV-Auflösungen bis 1080p
- Unterstützt 1080p, Mehrkanal-Audio, IR, RS232 bis zu 300m über Gigabit Ethernet
- HDMI Loop-Ausgang am Sender
Dieses Produkt ist End of Life (EOL) und wurde von NTI vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Alternativ können wir Ihnen ein anderes Produkt empfehlen:
Wenn Sie Fragen zum Alternativprodukt haben oder eine kostenlose Beratung bezüglich weiterer Alternativen wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.
Artikelnummer: NTI ST-IPHD-IR-LC
Unterstützt 1080p, Mehrkanal-Audio, IR, RS232 - bis zu 300m über IP | HDMI Loop-Ausgang am Sender
Allg. Produktbeschreibung
NTI XTENDEX® ST-IPHD-IR-LC: HDMI über Gigabit IP Extender mit IR und RS232
Der HDMI-über-Gigabit IP-Extender ST-IPHD-IR-LC aus der XTENDEX-Serie von NTI überträgt ein digitales HDMI-Signal, IR und RS232 über ein 1000Base-T Gigabit-Netzwerk an einen oder mehrere Empfänger (ST-IPHD-IR-R-LC).
Bei Point-zu-Point Verbindungen1 können HDMI-Signale (HDTV-Auflösungen bis 1080p), Mehrkanal-Audio, IR, RS232 bis 100m über ein CAT-Kabel übertragen werden. Im Netzwerk2 können die Signale bis zu 300m übetragen werden.
Jedes HDMI-über-IP Extender Set ST-IPHD-IR-LC besteht aus einer lokalen Sende-Einheit (ST-IPHD-IR-L-LC), an die eine HDMI-Quelle angeschlossen wird und einer Remote-Einheit/ Receiver (ST-IPHD-IR-R-LC), an die ein HDMI-Display angeschlossen wird. Der Sender und Empfänger können für eine Punkt-zu-Punkt Verbindung über CATx oder für eine Point-to-Many Verbindung3 über einen Netzwerk-Switch miteinander verbunden werden. Für Many-to-Many Verbindungen4 bei denen mehrere Sender im HDMI-über-IP System verwendet werden sollen wird ein managebarer Netzwerkswitch benötigt.
Features des HDMI-over-IP Verlängerungssystems ST-IPHD-IR-LC von NTI auf einen Blick
- Unterstützt HDTV-Auflösungen bis 1080p
- Senden in Echtzeit HDMI Video- und Audiosignale an mehrere Anzeigeorte über einem managed oder unmanaged (non-managed) Netzwerkswitch
- Überträgt ein HDMI-Signal über ein einzelnes CAT5e/ 6-Kabel.
- Besitzt einen HDMI Loop-Ausgang und unterstützt dadurch den Anschluss eines lokalen HDMI-Displays
- Plug-and-Play-Installation: Empfängern finden die Sender automatisch im selben Subnetz. (Bei einem managebaren Netzwerkswitch ist möglicherweise eine Netzwerkkonfiguration erforderlich)
- Unterstützt 10/100/1000 Ethernet-Verbindungen
- Integrierte Standard-EDID-Tabelle
- HDCP 2.0 kompatibel
- Die Verwendung mehrerer Sender erfordert einen managed Network Switch mit VLAN/ IGMP-Unterstützung – Standard-LAN-Switches untestützen nur einen Sender.
- Der managed Switch muss portbasiertes IEEE 802.1Q VLAN, IGMP unterstützen und doppelte IP-Adressen über die VLAN-Domänen zulassen.
- Jedes VLAN fungiert als separater HDMI-Over-IP-Kanal im Netzwerk.
- Die Anzahl der lokalen und Remote-Einheiten, die verwendet werden können, hängt von der Bandbreite der Backplane des Switches ab.
Unterstützt maximal 64 Sender. - Managed Netzwerk Switches können auf bis zu 3 Ebenen kaskadiert werden, sodass das am weitesten entfernte Display bis zu 300m vom Quellgerät entfernt positioniert werden kann. Jeder Empfänger kann bis zu 100m entfernt sein.
- Über einen DIP-Schalter am Sender kann das Systen so konguriert werden, dass mit der im Lieferumfang enhaltenen IR-Fernbedienung die Quelle ausgewählt werden kann die vom Empfänger angezeigt werden soll.
Eine LED-Anzeige am Empfänger zeigt an, auf welchen Quellkanal der Receiver eingestellt ist.
- Bei einer Point-to-Many Verbindung kann anstelle eines managed Netzwerkswitches auch ein eigenständiges Netzwerk mit einem unmanaged Netzwerkswitch, Hub oder Router verwendet werden.
- Es wird dann jedoch empfohlen, keine anderen Netzwerkgeräte in diesem eigenständigen Netzwerk zu verwenden, da dies die Leistung beeinträchtigen kann.
- Lokale und Remote-Einheiten müssen sich im selben LAN befinden. Das HDMI-über IP System ST-IPHD-IR-LC unterstützen keine WAN-Verbindungen.
- Unterstützt 2-Wege-RS232-Befehle mit der Baudrate 2400 (Steuerungssoftware auf einem PC oder einer anderen automatisierten Steuerungshardware wie Control4 oder Crestron), um alle über RS232 an die Matrix angeschlossenen Geräte zu steuern.
- Full Infrared Remote (IR) Steuerung der HDMI-Quelle von einem entfernten HDTV-Gerät unter Verwendung der vorhandenen Quellfernbedienung.
- Leicht erweiterbar: Weitere Remote-Einheiten lassen ganz einfach hinzufügen
- Ein preiswertes CAT5e/ 6-Kabel ersetzt sperrige Videokabel.
- Ideale Lösung für Digital Signage-Anwendungen.
Hinweise:
- 1 Punkt-zu-Punkt Verbindungen (Point-zu-Point Verbindungen): Sender und Empfänger werden über ein CAT5e- oder CAT6-Kabel direkt miteinander verbunden
- 2 Um die Reichweite auf bis zu 300m zu erhöhen kann die Übertragung über Netzwerk-Switches kaskadiert werden.

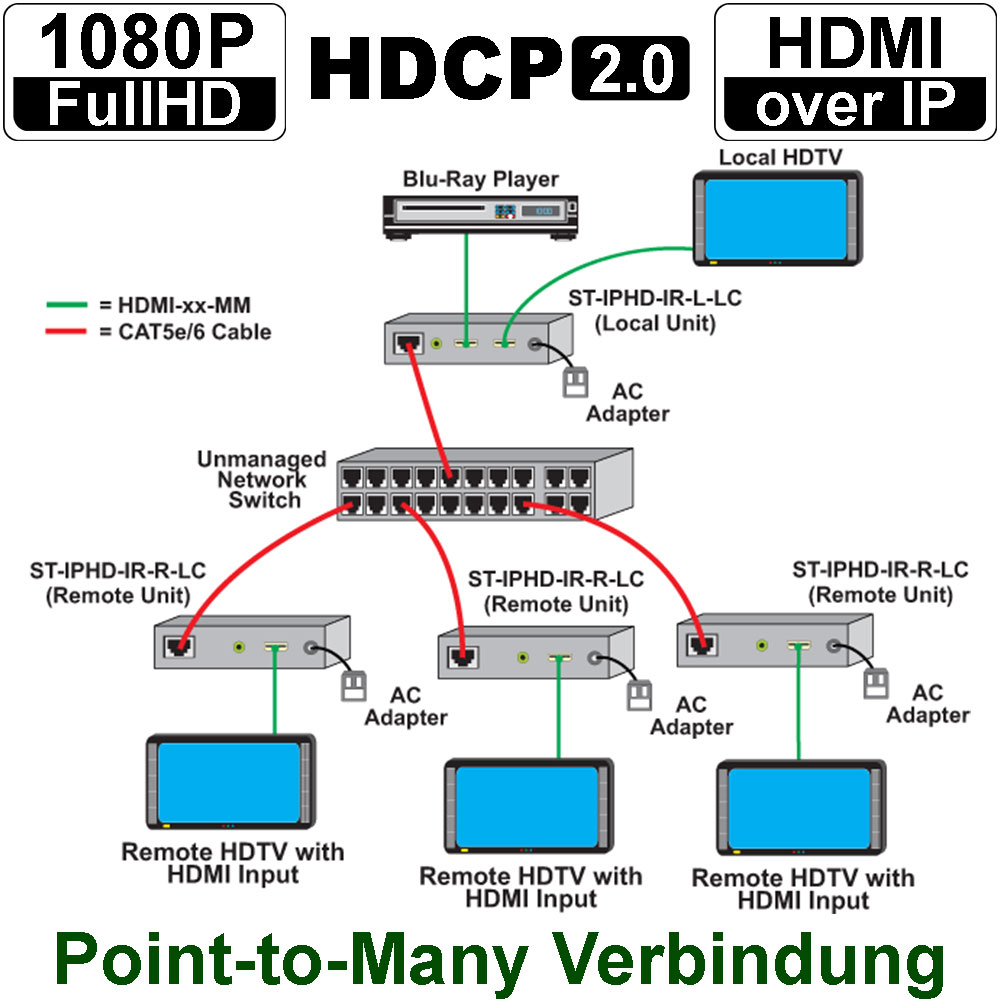

- Eins-an-Viele Verbindungen (Point-to-Many Vervindungen): Ein Sender verteilt das Signal über IP an mehrere (viele) Empfänger

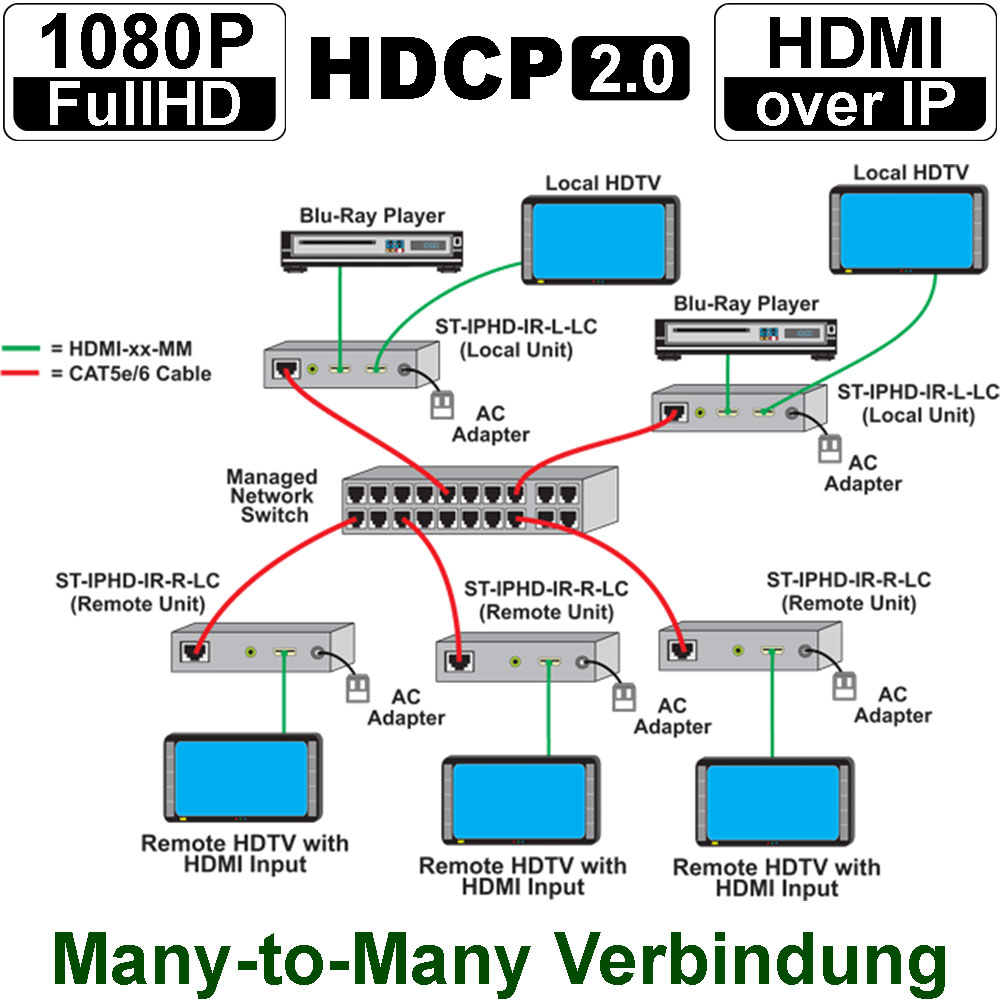

- 4 Many-to-Many Verbindungen: Mehrere Sender erfodern einen Managed Network Switch mit VLAN-/ IGMP-Unterstützung
Spezifikation
Technische Daten des HDMI-über-IP Verlängerungs-Sets ST−IPHD−IR−LC von NTI
| Technische Daten des HDMI over Gigabit IP Extender Sets mit IR und RS232 | ||
|---|---|---|
| HDMI−über−IP Sender ST−IPHD−IR−L−LC | HDMI−über−IP Empfänger ST−IPHD−IR−L−LC | |
| Anschlüsse | ||
| A/V Eingang | 1x HDMI Buchse (Typ A, 19pin) | 1x HDMI−over−IP: RJ45 Buchse (1000Mbps) |
| A/V Ausgänge | 1x HDMI-Loop-out: HDMI Buchse (Typ A, 19pin) 1x HDMI−over−IP: RJ45 Buchse (1000Mbps) |
1x HDMI Buchse (Typ A, 19pin) |
| RS232 | 1x 3,5mm Klinkenbuchse zur bidirektionalen RS232-Signalübertragung | 1x 3,5mm Klinkenbuchse zur bidirektionalen RS232-Signalübertragung |
| Infrarot | -- | 1x 3,5mm Klinkenbuchse zum Anschluss eines IR-Emfängers (IR-Empfänger im Lieferumfang enthalten) |
| Strom | 1x Stromeingangsbuchse | 1x Stromeingangsbuchse |
| Audio/Video Allgemein | ||
| Auflösungsbereich | Unterstützt HDTV-Auflösungen bis 1080p | |
| Video Bandbreite | 150 Mbps über LAN | |
| Übertragungsmodus | HDMI−über−IP | |
| Input Video Signal | 3,3 Volt P-P | |
| Input DDC Signal | 5,0 Volt P-P | |
| Max. Reichweite (HDMI−über−IP) | 100m bei Punkt-zu-Punkt Verbindungen | |
| 200m bei Punkt-zu-Punkt, Punkt-zu-Viele oder Viele-zu-Viele Verbindungen über einen Netzwerk Switch | ||
| 300m bei Punkt-zu-Punkt, Punkt-zu-Viele oder Viele-zu-Viele Verbindungen über kaskadierte Netzwerk Switches | ||
| Die maximale Kabellänge zwischen den einzelnen Einheiten (und dem Switch) darf max. 100m betragen | ||
| HDMI-Kabellänge | bis zu 5 Meter | |
| Unterstützt eingebettetes digitales Audio über HDMI | ||
| Infrarot Allgemein | ||
| IR Frequenzbereich | 30 kHz bis 50 kHz | |
| RS232 Allgemein | ||
| Unterstützt die bidirektionaleÜbertragung von RS232-Signalen | ||
| Unterstützt TXD und RXD | ||
| Baudrate | 2400 | |
| Stromversorgung | ||
| Stromversorgung | jeweils über ein externes Netzteil (US-Netzteile im Lieferumfang enthalten) | |
| Netzteile | Eingang: 100 bis 240 VAC bei 50 oder 60Hz Ausgang: 5VDC, 2A |
|
| Sonstiges | ||
| DIP-Schalter | 6-poliger DIP-Schalter zum Verbinden der Sender bei Point-to-Many oder Many-toMany Konfigurationen | -- |
| LED Anszeige | -- | Zweistellige LED-Anzeige die anzeigt, auf welchen Quellkanal der Receiver eingestellt ist |
| Umgebungsbedingungen | ||
| Betriebstemperatur | 0°C bis 40° | |
| Lagertemperatur | -20° bis 60° | |
| Luftfeuchte (Betrieb und Lagerung) |
10% bis 85% relative Luftfeuchtigkeit, nicht kondensierend | |
| Physische Eigenschaften | ||
| Abmessungen(BxTxH) | 155x79x25 mm | 155x101,5x25mm |
| Zulassungen/ Genehmigungen | ||
| Extender Einheiten | FCC, CE, RoHS | |
| TAA konform | ||
| Netzteile | UL, FCC, CE, RoHS | |
| Garantie | ||
| Herstellergarantie | 2 Jahre | |
Lieferumfang des HDMI-über-IP Verlängerungs-Sets ST-IPHD-IR-LC
- 1x NTI ST-IPHD-IR-LC: HDMI-over-IP Extender-Set mit IR und bidirektioneler RS232 Unterstützung, bestehend aus
- 1x NTI ST-IPHD-IR-L-LC: HDMI-over-IP Sender
- 1x NTI ST-IPHD-IR-R-LC: HDMI-over-IP Empfänger
- 2x RS232 Kabel: 3,5mm auf DB9
- 2x Netzteil (5VDC, 2A)
- 1x IR-Empfänger

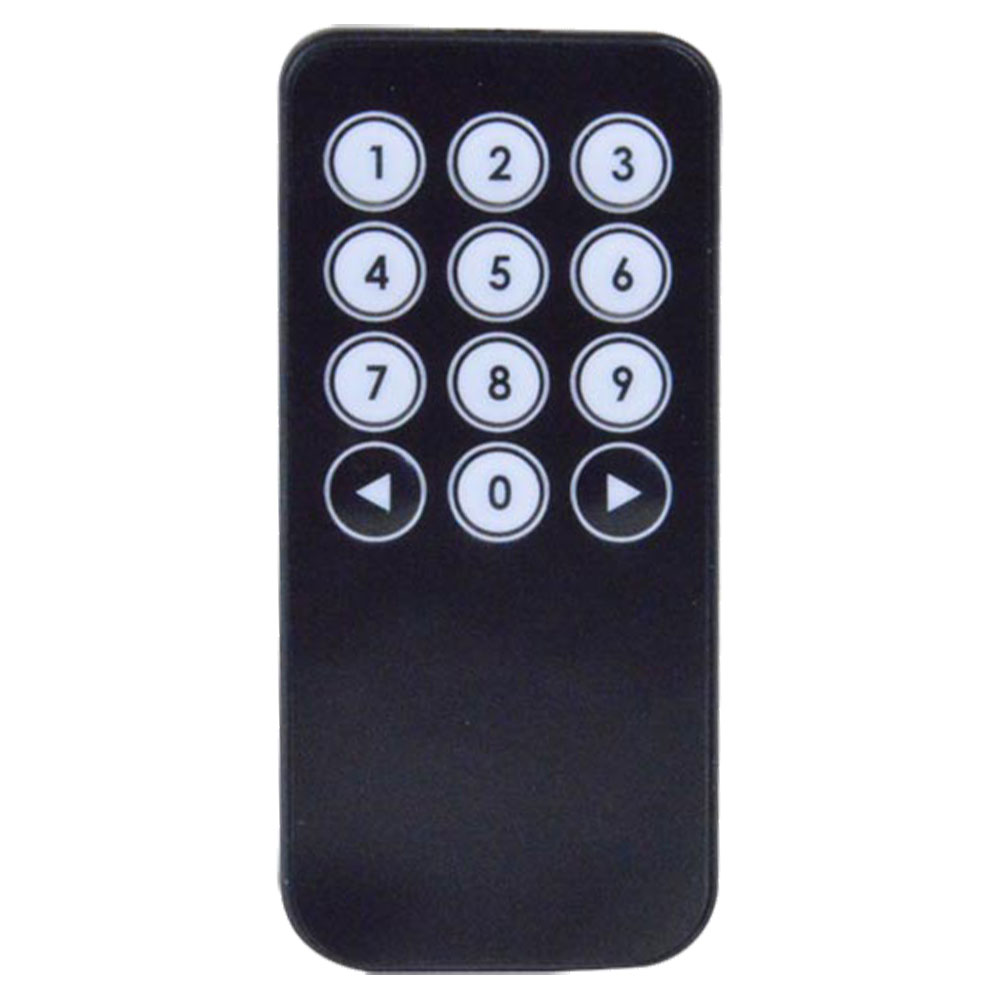

- 1x Infrarot Fernbedienung
- 1x Bedienungsanleitung
Features des HDMI-over-IP Verlängerungssystems ST-IPHD-IR-LC von NTI auf einen Blick
- Unterstützt HDTV-Auflösungen bis 1080p
- Senden in Echtzeit HDMI Video- und Audiosignale an mehrere Anzeigeorte über einem managed oder unmanaged (non-managed) Netzwerkswitch
- Überträgt ein HDMI-Signal über ein einzelnes CAT5e/ 6-Kabel.
- Besitzt einen HDMI Loop-Ausgang und unterstützt dadurch den Anschluss eines lokalen HDMI-Displays
- Plug-and-Play-Installation: Empfängern finden die Sender automatisch im selben Subnetz. (Bei einem managebaren Netzwerkswitch ist möglicherweise eine Netzwerkkonfiguration erforderlich)
- Unterstützt 10/100/1000 Ethernet-Verbindungen
- Integrierte Standard-EDID-Tabelle
- HDCP 2.0 kompatibel
- Die Verwendung mehrerer Sender erfordert einen managed Network Switch mit VLAN/ IGMP-Unterstützung – Standard-LAN-Switches untestützen nur einen Sender.
- Der managed Switch muss portbasiertes IEEE 802.1Q VLAN, IGMP unterstützen und doppelte IP-Adressen über die VLAN-Domänen zulassen.
- Jedes VLAN fungiert als separater HDMI-Over-IP-Kanal im Netzwerk.
- Die Anzahl der lokalen und Remote-Einheiten, die verwendet werden können, hängt von der Bandbreite der Backplane des Switches ab.
Unterstützt maximal 64 Sender. - Managed Netzwerk Switches können auf bis zu 3 Ebenen kaskadiert werden, sodass das am weitesten entfernte Display bis zu 300m vom Quellgerät entfernt positioniert werden kann. Jeder Empfänger kann bis zu 100m entfernt sein.
- Über einen DIP-Schalter am Sender kann das Systen so konguriert werden, dass mit der im Lieferumfang enhaltenen IR-Fernbedienung die Quelle ausgewählt werden kann die vom Empfänger angezeigt werden soll.
Eine LED-Anzeige am Empfänger zeigt an, auf welchen Quellkanal der Receiver eingestellt ist.
- Bei einer Point-to-Many Verbindung kann anstelle eines managed Netzwerkswitches auch ein eigenständiges Netzwerk mit einem unmanaged Netzwerkswitch, Hub oder Router verwendet werden.
- Es wird dann jedoch empfohlen, keine anderen Netzwerkgeräte in diesem eigenständigen Netzwerk zu verwenden, da dies die Leistung beeinträchtigen kann.
- Lokale und Remote-Einheiten müssen sich im selben LAN befinden. Das HDMI-über IP System ST-IPHD-IR-LC unterstützen keine WAN-Verbindungen.
- Unterstützt 2-Wege-RS232-Befehle mit der Baudrate 2400 (Steuerungssoftware auf einem PC oder einer anderen automatisierten Steuerungshardware wie Control4 oder Crestron), um alle über RS232 an die Matrix angeschlossenen Geräte zu steuern.
- Full Infrared Remote (IR) Steuerung der HDMI-Quelle von einem entfernten HDTV-Gerät unter Verwendung der vorhandenen Quellfernbedienung.
- Leicht erweiterbar: Weitere Remote-Einheiten lassen ganz einfach hinzufügen
- Ein preiswertes CAT5e/ 6-Kabel ersetzt sperrige Videokabel.
- Ideale Lösung für Digital Signage-Anwendungen.
4K HDMI over IP Matrix Extender HD−683M−IP
4Kx2K HDMI Matrix Extender - über IP mit PoE | 120m via CAT6 Kabel | HDCP kompatibel | ...
Benutzerdefinierter Prototyp für verwandte Produkte
Bestell- und Artikelnummmern des HDMI-über-IP Systems XTENDEX ST−IPHD−IR−LC von NTI
| Artikelnr. | Kurzbeschreibung |
|---|---|
| NTI ST−IPHD−IR−LC | HDMI-über-IP Verlängerungs Set, bestehend aus 1x NTI ST−IPHD−IR−L−LC und 1x NTI ST−IPHD−IR−L−LC - Zu einem dezentralem HDMI-over-IP Verteilsystem (Point-to-Many) und zu einer Many-to-Many Konfiguration erweiterbar |
| NTI ST−IPHD−IR−L−LC | HDMI-over-IP Sender |
| NTI ST−IPHD−IR−R−LC | HDMI-over-IP Empfänger |
Bestellnummern
