Dieses Produkt ist End of Life (EOL) und wurde von U.T.E. vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Als Nachfolger hat U.T.E. folgendes Produkt bekannt gegeben:
Wenn Sie Fragen zum Nachfolger haben oder eine kostenlose Beratung bezüglich anderer Alternativprodukte wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.

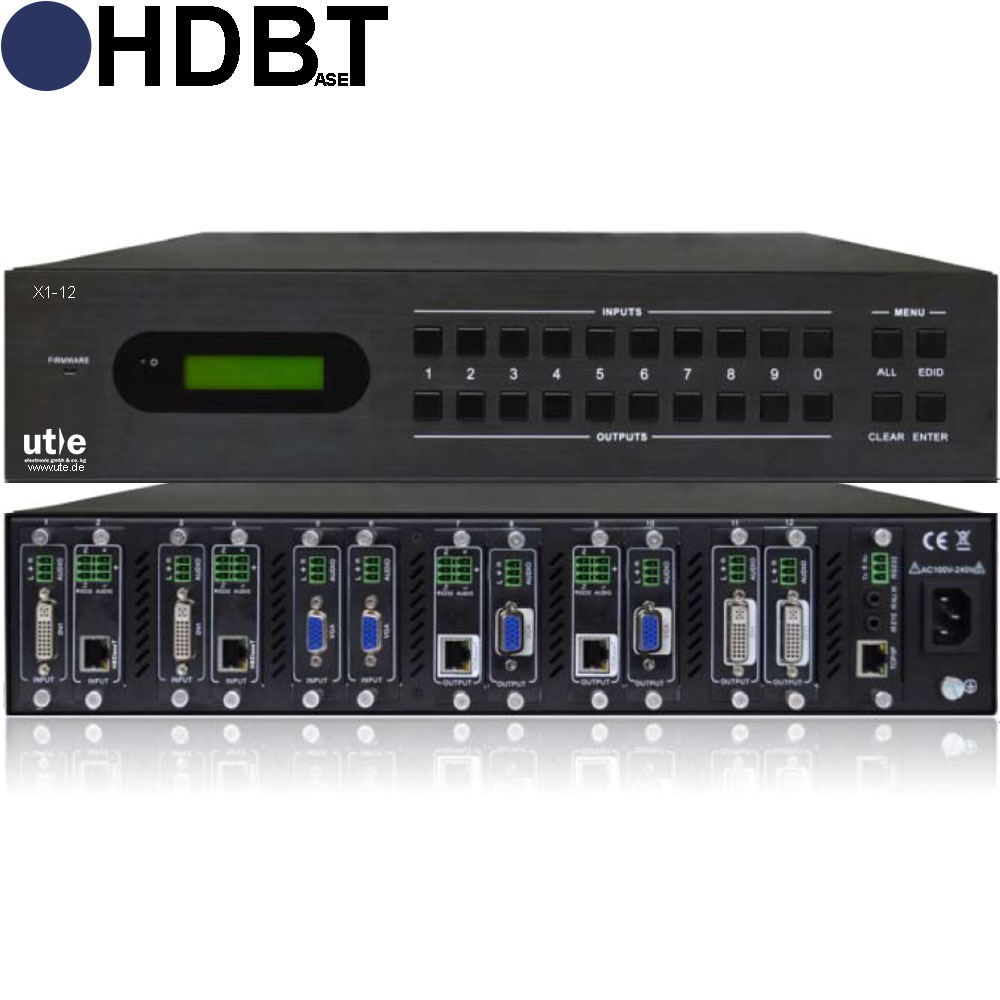

Die X1-12 von U.T.E. ist eine vollständig modulare High-Performance SEAMLESS AV Kreuzschiene mit 12 flexiblen PCl-E -Steckplätzen für HDMI-, DVI-, VGA-, SDI- und HDBaseT- Ein- und Ausgangsskarten.
12-Port A/V Matrixschalter mit vollständiger Modularisierung
Durch das fortschrittliche Design und die vollständige Modularisierung unseres Audio/ Video Matrix Switch X1-12 sind Sie vollkommen frei und flexibel bei der Erstellung Ihrer Matrix-Konfiguration.
So können Sie die X1-12 vollkommen frei bestücken und aus Ihrer X1-12 bspw. eine 11x1, 10x2, 6x6, 2x10 oder 1x11 Matrix mit einer unterschiedlichen Anzahl an HDMI-, VGA-, DVI-, SDI- und HDBaseT- Ein- und Ausgängen machen. Die Konfiguration der X1-12 lässt sich dabei jederzeit - und auch nachträglich - ändern.
Hochflexible AV Kreuzschiene mit Plug-n-Play und automatischer I/O-Card-Erkennung
Die voll-modulare AV-Matrix X1-12 aus unserer X1-A/V-Matrix-Serie erkennt automatisch die Ein- und Ausgangs-Karten, unterstützt Plug-and-Play sowie ein nahtloses Umschalten zwischen den verschiedenen Videosignalen.
Seamless Switching - Nahtloses Umschalten
Die A/V Kreuzschiene X1-12 - sowie alle Ein- und Ausgangskarten für die X1-12-A/V-Matrix-Serie - unterstützen verschiedene Videosignale und das natlose Umschalten zwischen den verschiedenen Videosignalen.
Gerade bei Präsentationen oder bei der Darstellung von AV-Inhalten auf Großbildleinwänden ist mehr als unschön, wenn während des Umschaltens (für kurze Zeit) ein schwarzer Bildschirm erscheint und es für den Betrachter so erscheint, als ob es zu (kurzen) "Unterbrechungen" zwischen den einzelnen Videoinhalten kommt.
Die Seamless Switching-Funktion der X1-12 lässt schwarze Bildschirme - in denen die EDID zwischen der Videoquelle, dem Matrixschalter und der Senke ausgetauscht wurde - der Vergangenheit angehören.
Unabhängige Signalübertragung - Voraussetzung für Seamless Switching
Jedes Video- und/oder Audiosignal wird intern einzeln und unabhängig von den anderen A/V-Signalen übertragen und geschaltet, um so die Signaldämpfung zu verringern.
Kreuzschiene versorgt HDBaseT-Receiver über PoH
Wenn Sie sich dazu entscheiden HDBaseT Ausgangskarten zu verwenden, so benötigen Sie keine zusätzliche Stromversorgung am Empfänger, da dieser über das CAT-Kabel per PoH (Power over HDBaseT) mit der notwendigen Spannung versorgt wird.
Technische Daten des Single Plug-In Card Matrix Switch X1-12 | |
---|---|
Anschlüsse | |
Steckplätze für A/V Ein- und Ausgangskarten |
12 x PCI-E Steckplätze |
Infrarot | 2 x 3,5 mm Klinkenbuchse |
RS232 | 1 x 3-polige Klemmleiste |
TCP/IP | 1 x RJ45-Buchse |
A/V Ein- und Ausgangskarten | |
Audio & Video Eingangskarten | HDMI / VGA / DVI / SDI / HDBaseT |
Audio & Video Ausgangskarten | HDMI / VGA / DVI / HDBaseT |
Video Allgemein | |
Videosignal Standards | HDMI 1.4 & HDCP 1.3 |
Auflösung (maximal) | 1080p (1920x1080) und 1920x1200 |
Steuerung | |
Fronttasten, IR, RS232 und TCP/IP | |
Strom | |
Stromversorgung | 100 V AC bis 240 V AC |
Leistungsaufnahme | 181,5 W bei Volllast |
Umgebungsbedingungen | |
Temperatur | 0℃ bis 50℃ |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit |
Physische Eingenschaften | |
Abmessungen (BxHxT) | 483 x 88 x 380 mm (19", 2HE) |
Gewicht | 5,2 kg |
X1 Cassis
Artikelnummern | Kurzbeschreibung |
---|---|
X1-12 |
|
Artikelnummern | Kurzbeschreibung – X1-Eingangskarten |
---|---|
X1-IHD |
|
X1-IDV |
|
X1-ITP |
|
X1-ISD |
|
X1-IVG |
|
Artikelnummern | Kurzbeschreibung – X1-Ausgangskarten |
---|---|
X1-OHD |
|
X1-ODV |
|
X1-OTP |
|
X1-OVG |
|

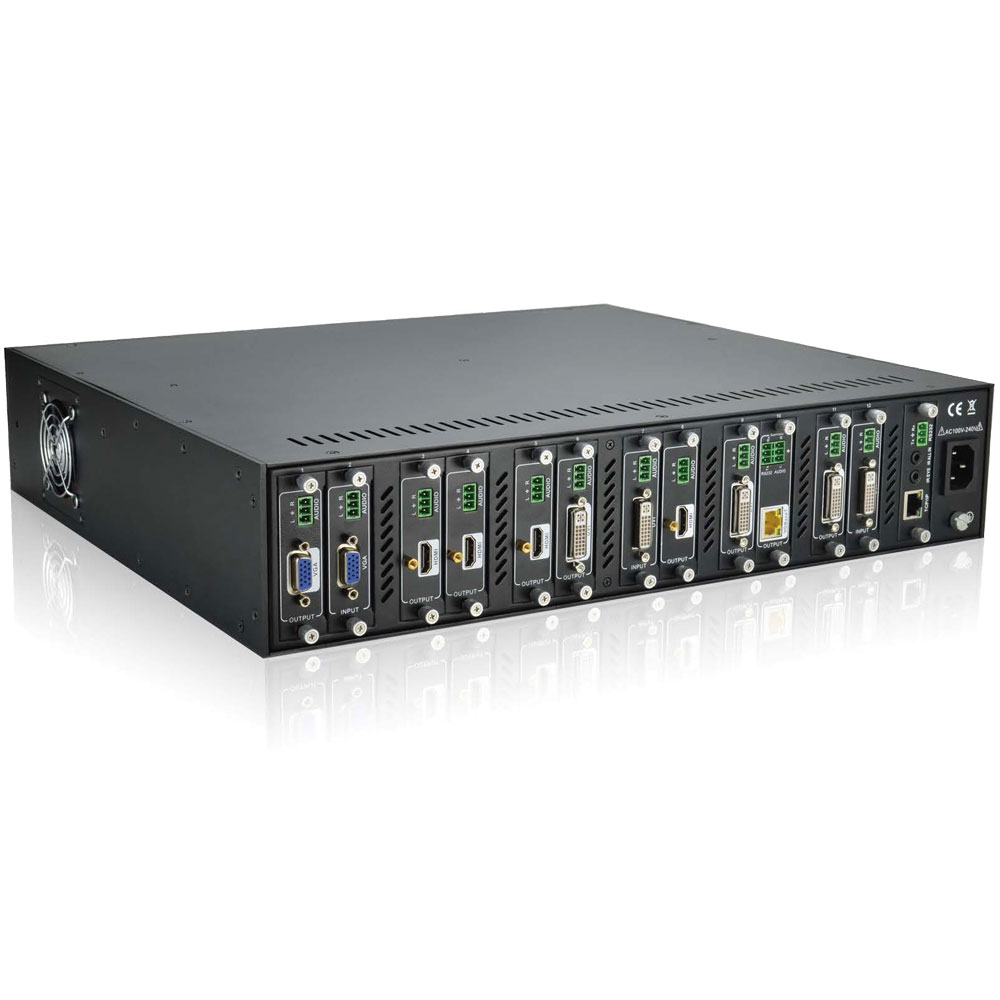

Die vollständig modulare High-Performance SEAMLESS AV Kreuzschiene X1-12 besteht aus einem Chassis und verfügt über 12 flexible PCl-E -Steckplätze für HDMI-, VGA-, DVI-, SDI- und HDBaseT Ein- und Ausgangskarten.
Sie können den A/V Matrixschalter X1-12 vollkommen frei mit Ein- und Ausgangskarten bestücken und aus Ihrer X1-12 bspw. eine 11x1, 10x2, ..., 6x6, ..., 2x10 oder 1x11 Matrix mit einer unterschiedlichen Anzahl an HDMI-, VGA-, DVI-, SDI- und HDBaseT- Ein- und Ausgängen machen.
Artikelnummern | Kurzbeschreibung | Abbildung |
---|---|---|
X1-IHD |
|
|
X1-IDV |
|
|

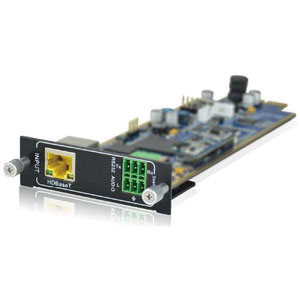

X1-ITP |
|
|
X1-ISD |
|
|
X1-IVG |
|
Artikelnummern | Kurzbeschreibung | Abbildung |
---|---|---|
X1-OHD |
|
|
X1-ODV |
|
|
X1-OTP |
|
|

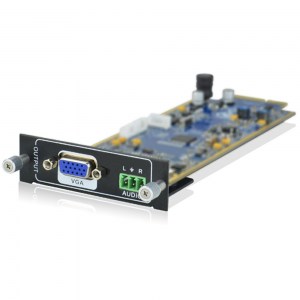

X1-OVG |
|
Technische Daten des Single Plug-In Card Matrix Switch X1-12 | |
---|---|
Anschlüsse | |
Steckplätze für A/V Ein- und Ausgangskarten |
12 x PCI-E Steckplätze |
Infrarot | 2 x 3,5 mm Klinkenbuchse |
RS232 | 1 x 3-polige Klemmleiste |
TCP/IP | 1 x RJ45-Buchse |
A/V Ein- und Ausgangskarten | |
Audio & Video Eingangskarten | HDMI / VGA / DVI / SDI / HDBaseT |
Audio & Video Ausgangskarten | HDMI / VGA / DVI / HDBaseT |
Video Allgemein | |
Videosignal Standards | HDMI 1.4 & HDCP 1.3 |
Auflösung (maximal) | 1080p (1920x1080) und 1920x1200 |
Steuerung | |
Fronttasten, IR, RS232 und TCP/IP | |
Strom | |
Stromversorgung | 100 V AC bis 240 V AC |
Leistungsaufnahme | 181,5 W bei Volllast |
Umgebungsbedingungen | |
Temperatur | 0℃ bis 50℃ |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit |
Physische Eingenschaften | |
Abmessungen (BxHxT) | 483 x 88 x 380 mm (19", 2HE) |
Gewicht | 5,2 kg |
