- KEOR HPE 60 von legrand | dreiphasig 60 kVA | skalierbar bis 360 kVA
KEOR HPE 60 von legrand
dreiphasig 60 kVA
skalierbar bis 360 kVA
KEOR HPE 60 von legrand
dreiphasig 60 kVA
skalierbar bis 360 kVA
Kompakte Drehstrom On-Line Dauerwandler USV | Powerfaktor 1 | 6x Parallelschaltung | IGBT-Gleichrichter
KEOR HPE 60 von legrand
dreiphasig 60 kVA
skalierbar bis 360 kVA
Drehstrom On-Line Dauerwandler (VFI) USV-Anlage mit 60 kVA/ kW
- Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
- IGBT-Gleichrichter
- Hoher Wirkungsgrad bis zu 96% (98% im ECO-Mode)
- Leistungsfaktor (PF): 1,0 (kVA=kW)
Dieses Produkt ist End of Life (EOL) und wurde von legrand vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Als Nachfolger hat legrand folgendes Produkt bekannt gegeben:
Wenn Sie Fragen zum Nachfolger haben oder eine kostenlose Beratung bezüglich anderer Alternativprodukte wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.
Artikelnummer: legrand KEOR HPE 60 (altes Modell)
Kompakte Drehstrom On-Line Dauerwandler USV | Powerfaktor 1 | 6x Parallelschaltung | IGBT-Gleichrichter
Allg. Produktbeschreibung
legrand Keor HPE 60: 3-phasige Drehstrom USV-Anlage mit 60 kW
Die Keor HPE 60 aus der Keor HPE USV-Serie von legrand, ist eine dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO und einer Nenn- und Wirkleistungen von 60 kVA/ kW.
Die USV-Anlage legrand Keor HPE 60 wurde entwickelt, um Verluste zu reduzieren und Ihre Betriebskosten zu senken. Die hohe Leistung und die verschiedenen energiesparenden Betriebsmodalitäten der Keor HPE 60 garantieren Ihnen niedrige Betriebskosten. Die von legrand bei der Keor HPE 60 verwendete USV-Technologie ohne Transformator und die Konfiguration mit internen Batterien reduziert die Installationskosten und den Platzbedarf in den technischen Räumen.
Die Wandlungstechnologie ermöglicht eine drastische Reduzierung der üblichen Eingriffskosten und schützt die Lebensdauer aller dem Alterungsprozess unterliegenden Komponenten.
Keor HPE 60: 3-phasige USV mit Leistungsfaktor 1
Dank des Leistungsfaktors 1 gewährleistet die neue USV-Anlage Keor HPE 60 das Maximum an tatsächlicher Leistung; 11% mehr als USV-Anlagen mit einem Leistungsfaktor von 0,9 und sogar 25% mehr als USV-Systeme mit einem Leistungsfaktor von 0,8.
Parallele Konfiguration
Bei der Keor HPE 60 ist optional eine parallele Installation von bis zu sechs Einheiten möglich, so dass die Keor HPE bis zu 360 kW skallierbar ist. Bei einer 5+1-Installation bietet die Keor HPE 60 eine parallel-redundante USV-Absicherung ihrer Stromversorgung bis 300 kW.
Die Smart-Parallel-Funktion der Keor HPE 60 prüft kontinuierlich den Laststrombedarf und deaktiviert die überschüssigen Einheiten, um die Systemeffizienz zu maximieren und gleichzeitig die erforderliche Redundanz aufrechtzuerhalten.
Hocheffiziente 60 kW USV mit Backfeed Schutz
Die Keor HPE 60 ist, wie alle einheiten aus der Keor HPE USV-Serie, mit einem Kontakt zur Aktivierung des Schutzes vor Energierücklauf ins Netz (Backfeed Schutz) ausgestattet. Dieser Schutz vor Energierückspeisung ins Netz gewährleistet den maximalen Schutz der vorgeschalteten Anlage und die vollkommene Sicherheit für die Bediener.

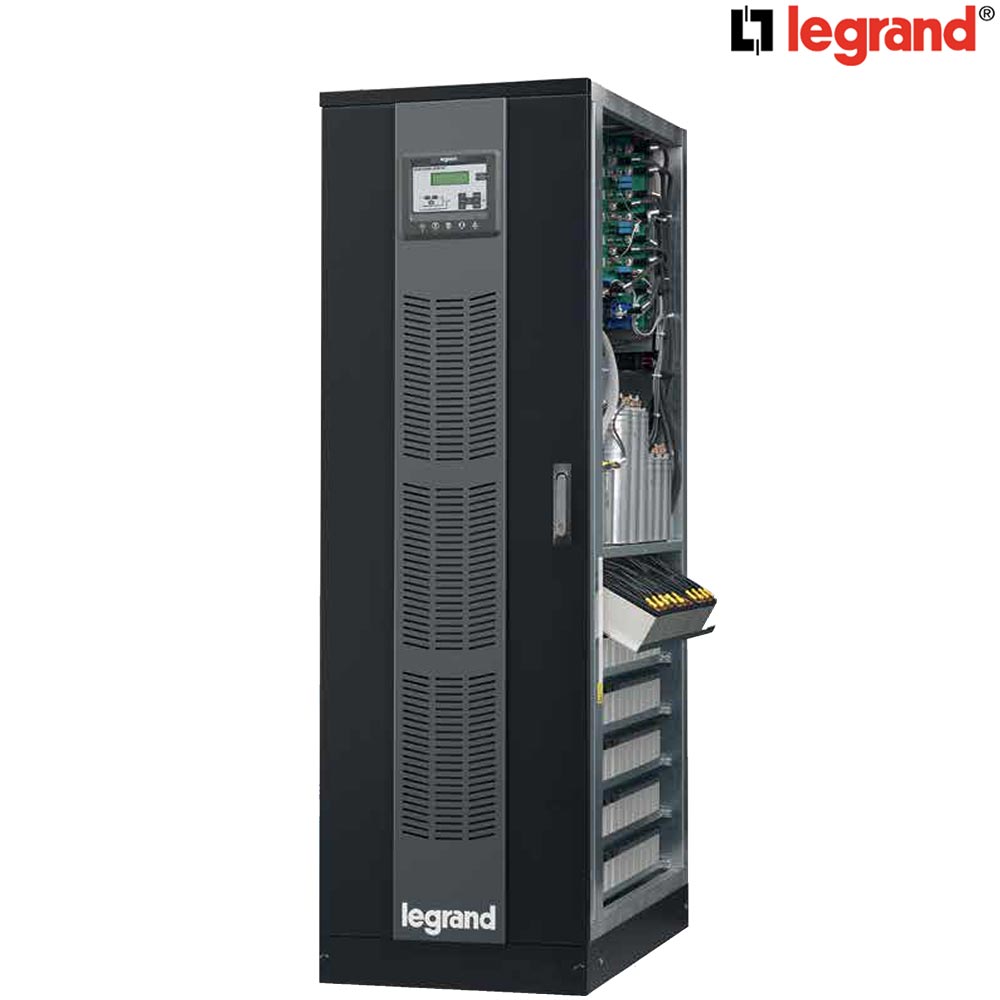

60 kVA USV-Anlage mit kompakten Abmessungen und internen Batterien
Die USV Keor HPE 60 hat eine kompakte Größe und ist Einzelschrank USV-Konfiguration ausgeführt. Sie kann bis zu 180 Batterien aufnehmen und - ohne externen Batterieschrank - Autonomiezeiten bis zu 12 Minuten ermöglichen.

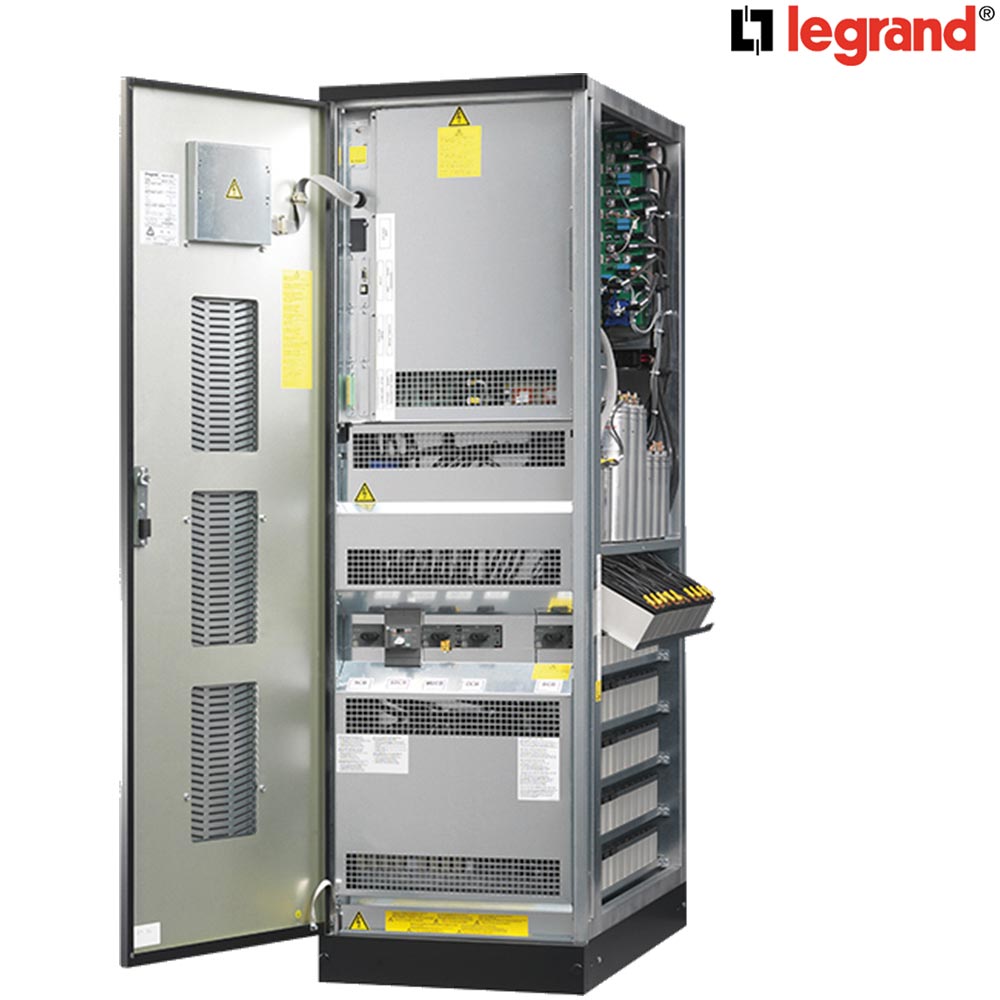

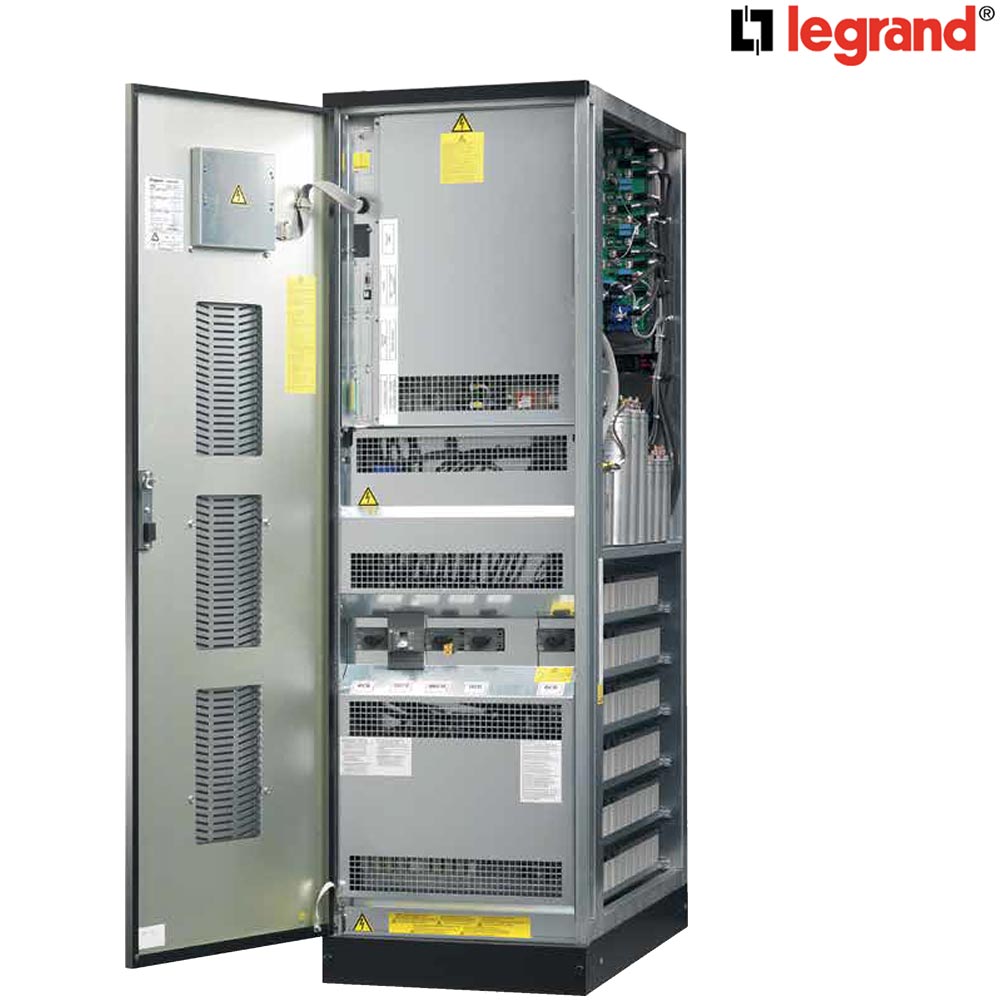

Keor HPE 60: Installation und Wartung über die Front- bzw. Stirnseite
Die USV Keor HPE 60 wurde so konzipiert, dass sie vollständig von vorne installiert und gewartet werden kann.
- An der Vorderseite der Keor HPE 60 befinden sich alle Schutzschalter und die Kommunikationsanschlüsse der USV.
- Eine praktische Innentür ermöglicht den Zugriff auch auf die im Innersten der Keor HPE 60 installierten Teile, um so den unbeschränkten Zugang zu allen Komponenten der USV zu haben.
Kommunikationsanschlüsse der Drehstrom USV-Anlagen Keor HPE 60
Die Kommunikationsanschlüsse der gängigsten Protokelle (Relaiskarte, ModBus-RTU via RS485, ModBus TCP/IP oder SNMP via Ethernet) befinden sich bei der der Keor HPE 60 auf einem internen Bedienfeld (Innentafel). Durch diese Positionierung sind die Kommunikationsports der geläufigsten Protokolle leicht zugänglich.

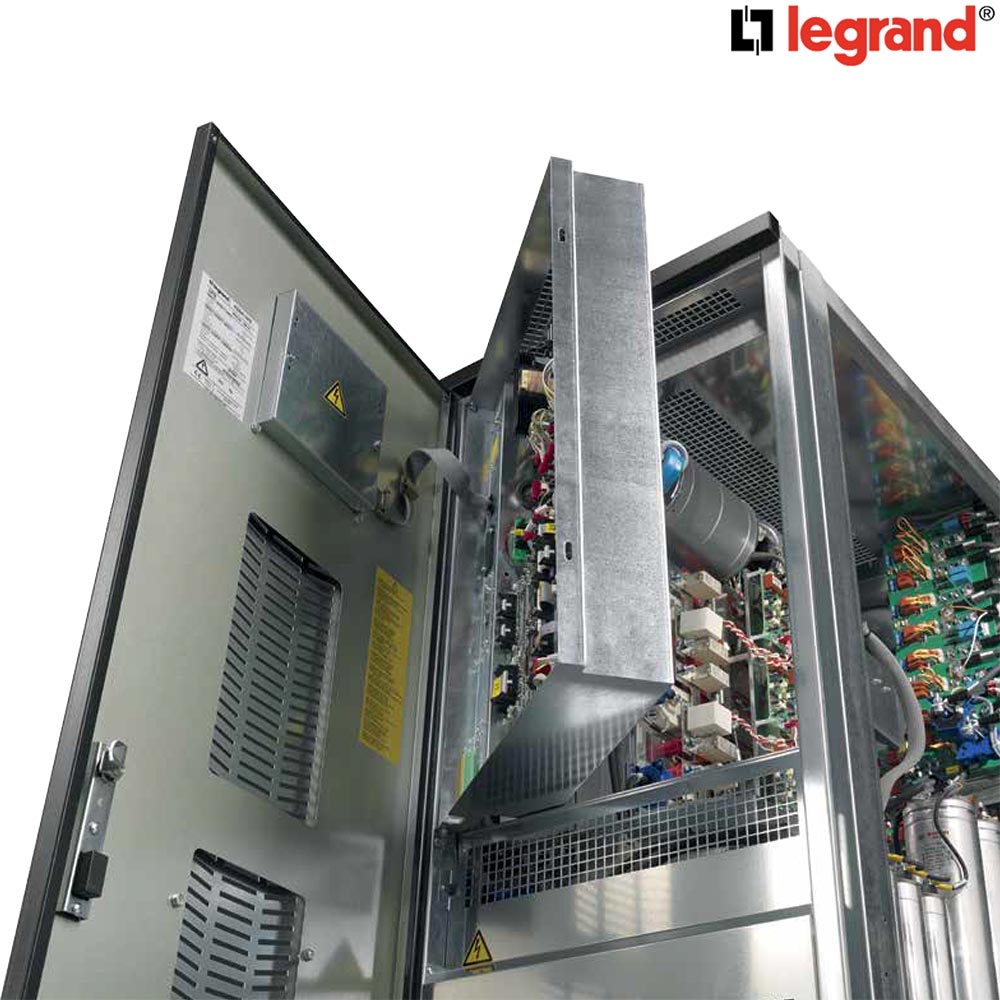

Zugriff ins USV-Innere von der Vorderseite
Um die Installations- und Wartungsarbeiten zu beschleunigen sind alle aktiven Teile von vorne zugänglich und bequem zu erreichen.

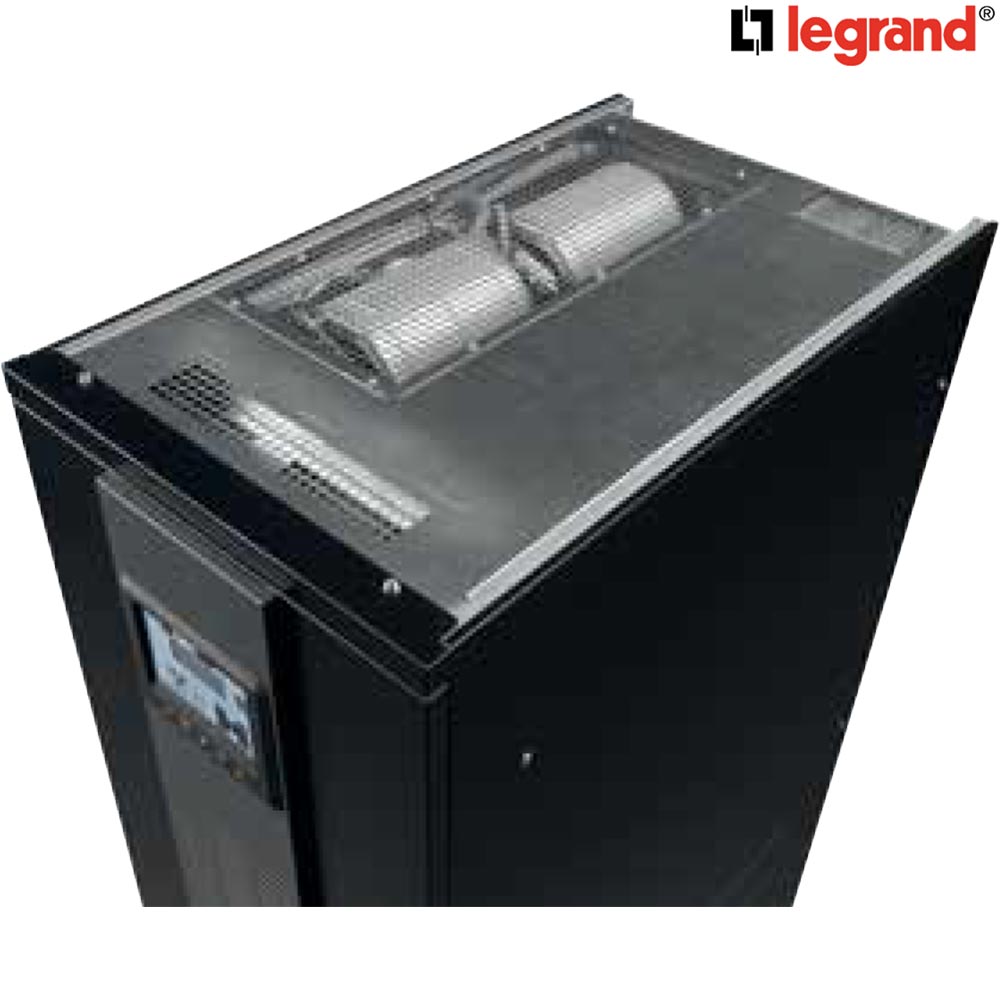

Kühlung der Keor HPE 60
Das optimierte Kühlsystem der Keor HPE befindet sich im oberen Teil der USV und ermöglicht die Positionierung des Geräts in der unmittelbaren Nähe zur Wand, ohne dass die Leistungen beeinträchtigt werden.

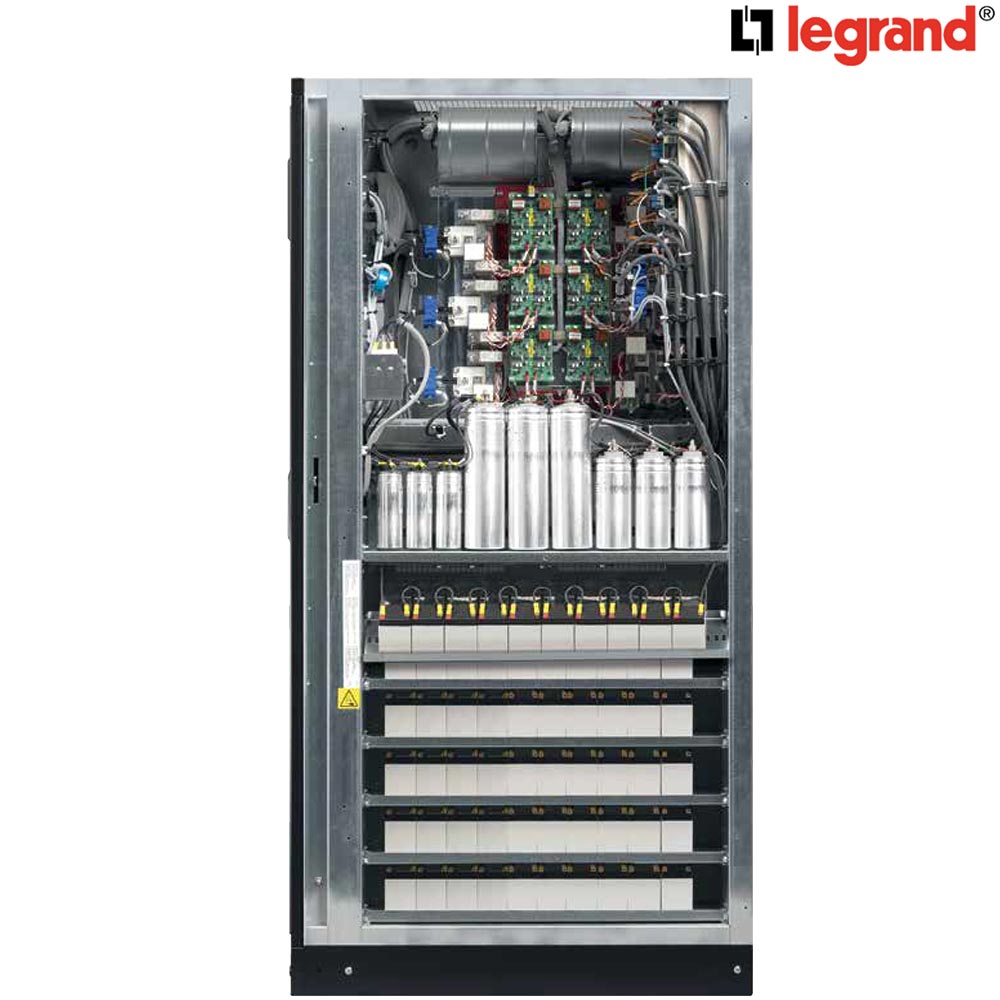

Keor HPE: Bewusster Umgang mit Batterien - Optimales Batteriemanagent
Der langfristige Erhalt der Batterieleistung ist wesentlich für die maximale Verfügbarkeit der Stromversorgung und den Schutz Ihrer Anfangsinvestition. Die USV-Anlagen der Keor HPE Serie verfügen über erweiterte Lade-, Betriebs- und Managementfunktionen der Batterien, die beste Leistungen und maximale Lebensdauer garantieren.
- Intermittierende Ladung mit einstellbarem Zyklus (serienmäßig 27-3) für die Verlängerung der effektiven Lebensdauer und das Erzielen der maximalen Energieeinsparung.
- Automatische Regulierung des Ladestroms mit Priorität der Lastversorgung, um Batterien für lange Autonomiezeiten schnell aufzuladen.
- Kompensation der Ladespannung in Abhängigkeit von der Temperatur, um Überladungen und Überhitzung zu vermeiden. Ein Temperaturfühler ist bei allen Einheiten inkludiert.
- Einfacher Zugriff auf die Batterien
Auf lediglich 80 cm können Sie alle Vorgänge zum Installieren oder Austauschen der Batterien durchführen. Die Schubladen können herausgezogen und geneigt werden, um den Anschluss zu erleichtern. - Periodischer Automatiktest oder manueller Test auf Anfrage, um mögliche Leistungsverringerungen zu ermitteln.
Innovative Betriebsmodalitäten
Abhängig von der Qualität des Versorgungsnetzes, dem Grad der Störfestigkeit der gespeisten Lasten und den Installationsmerkmalen können zur Erzielung der niedrigsten Betriebskosten verschiedene Betriebsmodalitäten gewählt werden.
Online-Doppelwandlung
Der gesamte Schutz des Betriebs in VFI-Doppelwandlung (Voltage Frequency Independent), mit einer Leistung bis 96%, dank der patentierten Keor HPE Technologie von legrand.
Öko-Modus
Für vorschriftsmäßig stabile und kontaktfreie Netze, VDF Betrieb (Voltage Frequency Dependent) mit einer Leistung von 98%.
Allgemeine Daten der Keor HPE 60 von legrand auf einen Blick
- Nennleistung 60 kVA/ 60 kW
- Drehstrom-USV-Anlage
- IGBT-Gleichrichter
- Hoher Wirkungsgrad
- Digitaler Signalprozessor (DSP)
- Eingangsleistungsfaktorkorrektur (PFC)
- Hohe Ausgangswirkleistung
- Batterieladung mit Temperaturkompensation
- Geringer Stromklirrfaktor im Eingang (THDi)
- Kompatibel mit Generatorversorgung
- Bis zu 6 Einheiten parallel schaltbar
- Kommunikationsanschlüsse
- Optimierte Kühlsystem
Spezifikation
Technische Daten der kompakten Drehstrom On-Line Dauerwandler VFI USV-Anlage Keor HPE 60 von legrand
| Technische Daten Keor HPE 60 | |
|---|---|
| Allgemeine Daten | |
| Leistung | 60 kVA |
| USV-Topologie | ONLINE-Doppelwandlung |
| Nennscheinleistung am Ausgang (Cosϕ 1.0) | 60 kVA |
| Nennwirkleistung am Ausgang (Cosϕ 1.0) | 60 kW |
| USV-Wirkprinzip | Dauerwandler Klasse 1 VFI-SS-111 |
| Systemaufbau | Einzelblock oder bis zu 6 Einheiten parallel |
| Parallele Konfiguration (optional) | bis zu 5+1 (redundant parallel) bis zu 6 (Leistung parallel) |
| Wirkungsgrad (AC - AC) | bei 25% Last bis 94% bei 50% Last bis 95% bei 75% Last bis 95,5% bei 100% Last bis 94,5 % |
| Wirkungsgrad (AC - AC) (ECO Mode) | > 98% |
| Wärmeabgabe bei Nennlast, VFI Spannung | 3,2 kw |
| Eingang: Gleichrichter und Batterieladegerät | |
| Eingang | Dreiphasig |
| Nennspannung am Eingang (Vac) | 400 Vac |
| Eingangsspannungsbereich | -20% / + 15% |
| Eingangsfrequenz | 50-60 Hz (45÷65Hz) |
| Eingangsfrequenzbereich | ± 10% |
| Leistungsfaktor am Eingang | > 0,99 |
| Eingangsstrom-Klirrfaktor bei Nennspannung und THDV <0,5% (%) | Bei 25% Last < 5% Bei 50% Last < 4% Bei 75% Last < 3% Bei 100% Last < 3% |
| DC-Ausgangsspannungsgenauigkeit | ± 1% |
| DC-Ausgangsspannungswelligkeit | 1% |
| Batterie-Ladekennlinie | Intermittierende Aufladung mit vorherrschendem Zustand der vollständigen Ruhe und Kontrolle des Batteriestatus IU (DIN 41773) |
| Maximaler Ladestrom | - bei Nennlast: 15A - mit DCM-Funktion (max. Strom): 50A |
| AC-DC-Wandler-Typ | PFC IGBT |
| Eingangsschutz | Sicherungen |
| Aus dem Netz aufgenommener Nennstrom (Bei Nennlast und geladener Batterie) |
91 A |
| Aus dem Netz aufgenommener maximaler Strom (Bei Nennlast, Nennspannung und max. Ladestrom) |
109 A |
| Gleichrichter-Soft-Start (Walk-In) | Wählbar von 5 Sekunden bis 30 Sekunden |
| Sequentieller Start des Gleichrichters (Freihaltezeit) | Wählbar von 1 Sekunde bis 300 Sekunden |
| Ausgang: Wechselrichter | |
| Leistung | 60 kVA |
| Wechselrichterbrücke | IGBT (Hoch-Frequenz-PWM) |
| Nennscheinleistung am Ausgang (Cosϕ 1.0) | 60 kVA |
| Nennwirkleistung am Ausgang (Cosϕ 1.0) | 60 kW |
| Wirkungsgrad (AC - AC) | Bei 25% Last > 96% Bei 50% Last > 97% Bei 75% Last > 97% Bei 100% Last > 97% |
| Ausgang | Dreiphasig + Nullleiter |
| Ausgangsspannung | 380, 400, 415 V AC (wählbar) |
| Ausgangsspannungsstabilität | - Statische (symmetrische Last): ± 1% - Statische (unsymmetrische Last): ± 2% - Dynamische (sprunghaften Last 20%÷ 100% ÷20%): ± 5% - Wiederherstellungszeit der Ausgangsspannung (nach sprunghafter Last): < 20ms - IEC EN 62040-3: VFI-SS-111 |
| Phasenwinkelgenauigkeit | - Symmetrische Last: ± 1 - 100% unsymmetrische Last: ± 1 |
| Ausgangsfrequenz | 50 - 60 Hz (wählbar) |
| Ausgangsfrequenzstabilität | - Freier laufender Quarzoszillator: ±0,001Hz - Wechselrichtersynchronisation mit Netz: ± 2Hz (andere auf Anfrage) - Flankensteilheit: 1 Hz/s |
| Ausgangsnennstrom (bei 400 Vac Ausgang) | 87 A |
| Überlastbarkeit/ Zulässige Überlast | 10 Minuten bei > 100% … 125%, 30 Sekunden bei 125% …150%, 0,1 Sekunden >150% |
| Kurzschlussstrom1 | 265 A |
| Kurzschlusscharakteristik | durch elektronischen Schutz begrenzter Strom Automatischer Stopp nach 5 Sekunden |
| Ausgangswellenform | Sinusförmig |
| Klirrfaktor Ausgangsspannung | - Lineare Last: < 1% - Nichtlineare Last: < 5% - IEC EN 62040-3: vollständig konform |
| Crestfaktor | 3:1 |
| Bypass | |
| Automatischer statischer Bypass | Elektronischer Thyristorschalter |
| Schutz | Sicherungen |
| Bypass | Dreiphasig + Nullleiter |
| Nennspannung am Eingang | 380-400-415 Vac |
| Eingangsspannungsbereich | ± 10% |
| Eingangsfrequenz | 50 - 60 Hz |
| Eingangsfrequenzbereich | ± 10% |
| Transfer-Modus | Ohne Verzögerung (ohen Pause) |
| Übertragung von Wechselrichter - Automatischer Bypass | Im Falle von: - Kurzschluss - Batterie entladen - Wechselrichtertest - Wechselrichterausfall |
| Rückübertragung automatischer Bypass - Wechselrichter |
- Automatisch - Sperre auf Bypass nach 6 Transfers Innerhalb von 2 Minuten, Reset auf Bedieneinheit |
| Überlastbarkeit | 150% Kontinuierlich, 1000% Für 1 Zyklus |
| Manueller Bypass | - Elektronisch gesteuert - Unterbrechungsfreie unterstützte Neustart-Prozedur |
| Rückspeisungsschutz | Öffnerkontakt für die Steuerung eines externen Geräts |
| Automatischer Bypass | Unterbrechungsfrei |
| Batterien | |
| Überbrückungszeit mit internen Batterien | 12 min |
| Batterie Typ | VRLA - AGM Wartungsfreie Blei-Säurebatterien |
| Anzahl der Zellen | 360 – 372 |
| Erhaltungsspannung bei 25°C | 812 für 360 Zellen, 840 für 372 Zellen |
| Minimale Entladespannung Vdc | 620 für 360 Zellen, 632 für 372 Zellen |
| Wechselrichter-Eingangsspannung (bei Nennlast) Vdc | 61,9 |
| Wechselrichter-Eingangsstrom (bei Nennlast - minimale Vdc) | 100 A |
| Erweiterungsmöglichkeit Überbrückungszeit | √ (ja) - mit zusätzlichen Batterieschränken skalierbar |
| Batterietest | Automatisch oder manuell (Standardmäßig enthalten) |
| Batterieladekennlinie | IU (DIN41773) |
| Management und Kommunikation | |
| Bedieneinheit | Flüssigkristallanzeige Berührungsbildschirm (optional) |
| Display und Meldungen | 4 LEDs zur Statusanzeige auf einen Blick, 4 menügesteuerte Schaltflächen, 4 Status-LEDs |
| Spannungsfreie Kontaktschnittstelle | Optional für Signalisierungen/Alarme |
| Serielle Kommunikationsschnittstelle | Standard: RS232 - USB Optional: RS485 (Protokoll Mod-Bus RTU) |
| Akustischer Alarm | Akustische Alarme und Warnmeldungen, konfigurierbare Verzögerungen |
| NOTAUS-Kontaktschittstelle (EPO) | √ (ja) |
| Monitoring | verfügbar |
| Batterietemperaturfühler | √ (ja) |
| Umgebungsbedingungen | |
| Betriebstemperatur der USV | 0°C ~ 40°C |
| Betriebstemperatur der Batterien | 0°C ~ 40°C |
| Lagertemperatur der USV | −10°C ~ 70°C |
| Lagertemperatur der Batterien | −10°C ~ 60°C |
| Luftfeuchte (Betrieb & Lagerung) | < 95% relative Luftfeuchtigkeit, nicht kondensierend |
| Gehäuseschutzklasse | IP20 |
| Betriebshöhe | < 1000m (über Meeresspiegel) |
| Leistungsabfall in der Höhe >1000 m | Nach „IEC62040-3“, 0,5% alle 100 m |
| Belüftung | Erzwungen |
| Erforderliches Kühlluftvolumen | 1000 m3/h |
| Physische Eigenschaften/ Mechanische Daten | |
| Abmessungen (HxBxT) | 1800 x 560 x 940 mm |
| Nettogewicht | 250 kg |
| Gewicht mit Batterien | 800 kg |
| Ein-/ Ausgangskabelverbindung | Kabeleingang unten |
| Geräuschpegel in 1m Abstand | < 60 dBA (nach IEC EN 62040-3) |
| Farbe | RAL 9005 |
| Zugänglichkeit | Vorderer und seitlicher Zugang |
| Installation | Gegen die Wand |
| Abmessungen Batterie-Racks (HxBxT) | 1800 x 503 x 945 mm (60 Batterien) |
| Farbe des Batterie-Racks | RAL 9005 |
| Normen/ Konformität/ Zertifizierungen | |
| Schutzgrad | IP20 |
| Elektromagnetische Verträglichkeit EMV | Nach „IEC EN 62040-2“ (CE-Kennzeichnung) |
| Sicherheit | Nach IEC EN 62040-1 |
| Test und Leistung | IEC EN 62040-3 |
| Referenzstandards | EN 62040-1 - EN62040-2 - EN62040-3 ISO 9001:2008 - ISO 14001 |
Optional sind für die Keor HPE 60 erhältlich:
- Batterietemperatur-Spannungskompeastion
- Serielle Schnittstelle RS-485 (protokoll Modbus RTU)
- SNMP-Adapter
- Parallelplatinen-Schnittstellen-kit
- Last-Sync-Platinen-Schnittstellen-kit
- Trenntransformator
- Wandmontierter Sicherungskasten
Softwareaktivierte Funktionen
- Dieselbetrieb
- Walk-In-Zeit des Gleichrichters
- Gleichrichterverzögerung beim Start (Freihaltezeit)
- Dynamischer Auflademodus (DCM)
- VFI/ VFD (ECO) Batteriemanagement
- Frequenzumwandler
- 1 Wert bezogen auf Kurzschluss- Modus IK1 - IK2 - IK3
KEOR HPE 60 von legrand | dreiphasig 60 kVA | skalierbar bis 360 kVA
60kVA/ kW Drehstrom Online Dauerwandler-USV | Powerfaktor 1 | 6x Parallelschaltung | ...
Benutzerdefinierter Prototyp für verwandte Produkte
Artikel- und Bestellnummern der Drehstrom USV-Anlagen mit 60 bis 200 kW - Keor HPE (altes Modell)
| Artikelnr. | Leistung | Kurzbeschreibung | Abmessung (HxBxT) (mm) | Gewicht |
|---|---|---|---|---|
| legrand Keor HPE 60 (altes Modell) | 60 kVA/ 60 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 250 kg* |
| legrand Keor HPE 80 (altes Modell) | 80 kVA/ 80 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 300 kg* |
| legrand Keor HPE 100 (altes Modell) | 100 kVA/ 100 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 320 kg |
| legrand Keor HPE 125 (altes Modell) | 125 kVA/ 125 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 360 kg |
| legrand Keor HPE 160 (altes Modell) | 160 kVA/ 160 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 380 kg |
| legrand Keor HPE 200 (altes Modell) | 200 kVA/ 200 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1975x850x953 | 720 kg |
* Das Gewicht erhöht sich mit internen Batterien um 550 kG
Bestellnummern
Passendes Zubehör für die USV-Systeme der Keor HPE Baureihe von legrand
Kundenrezensionen
Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation
Technische Daten der kompakten Drehstrom On-Line Dauerwandler VFI USV-Anlage Keor HPE 60 von legrand
| Technische Daten Keor HPE 60 | |
|---|---|
| Allgemeine Daten | |
| Leistung | 60 kVA |
| USV-Topologie | ONLINE-Doppelwandlung |
| Nennscheinleistung am Ausgang (Cosϕ 1.0) | 60 kVA |
| Nennwirkleistung am Ausgang (Cosϕ 1.0) | 60 kW |
| USV-Wirkprinzip | Dauerwandler Klasse 1 VFI-SS-111 |
| Systemaufbau | Einzelblock oder bis zu 6 Einheiten parallel |
| Parallele Konfiguration (optional) | bis zu 5+1 (redundant parallel) bis zu 6 (Leistung parallel) |
| Wirkungsgrad (AC - AC) | bei 25% Last bis 94% bei 50% Last bis 95% bei 75% Last bis 95,5% bei 100% Last bis 94,5 % |
| Wirkungsgrad (AC - AC) (ECO Mode) | > 98% |
| Wärmeabgabe bei Nennlast, VFI Spannung | 3,2 kw |
| Eingang: Gleichrichter und Batterieladegerät | |
| Eingang | Dreiphasig |
| Nennspannung am Eingang (Vac) | 400 Vac |
| Eingangsspannungsbereich | -20% / + 15% |
| Eingangsfrequenz | 50-60 Hz (45÷65Hz) |
| Eingangsfrequenzbereich | ± 10% |
| Leistungsfaktor am Eingang | > 0,99 |
| Eingangsstrom-Klirrfaktor bei Nennspannung und THDV <0,5% (%) | Bei 25% Last < 5% Bei 50% Last < 4% Bei 75% Last < 3% Bei 100% Last < 3% |
| DC-Ausgangsspannungsgenauigkeit | ± 1% |
| DC-Ausgangsspannungswelligkeit | 1% |
| Batterie-Ladekennlinie | Intermittierende Aufladung mit vorherrschendem Zustand der vollständigen Ruhe und Kontrolle des Batteriestatus IU (DIN 41773) |
| Maximaler Ladestrom | - bei Nennlast: 15A - mit DCM-Funktion (max. Strom): 50A |
| AC-DC-Wandler-Typ | PFC IGBT |
| Eingangsschutz | Sicherungen |
| Aus dem Netz aufgenommener Nennstrom (Bei Nennlast und geladener Batterie) |
91 A |
| Aus dem Netz aufgenommener maximaler Strom (Bei Nennlast, Nennspannung und max. Ladestrom) |
109 A |
| Gleichrichter-Soft-Start (Walk-In) | Wählbar von 5 Sekunden bis 30 Sekunden |
| Sequentieller Start des Gleichrichters (Freihaltezeit) | Wählbar von 1 Sekunde bis 300 Sekunden |
| Ausgang: Wechselrichter | |
| Leistung | 60 kVA |
| Wechselrichterbrücke | IGBT (Hoch-Frequenz-PWM) |
| Nennscheinleistung am Ausgang (Cosϕ 1.0) | 60 kVA |
| Nennwirkleistung am Ausgang (Cosϕ 1.0) | 60 kW |
| Wirkungsgrad (AC - AC) | Bei 25% Last > 96% Bei 50% Last > 97% Bei 75% Last > 97% Bei 100% Last > 97% |
| Ausgang | Dreiphasig + Nullleiter |
| Ausgangsspannung | 380, 400, 415 V AC (wählbar) |
| Ausgangsspannungsstabilität | - Statische (symmetrische Last): ± 1% - Statische (unsymmetrische Last): ± 2% - Dynamische (sprunghaften Last 20%÷ 100% ÷20%): ± 5% - Wiederherstellungszeit der Ausgangsspannung (nach sprunghafter Last): < 20ms - IEC EN 62040-3: VFI-SS-111 |
| Phasenwinkelgenauigkeit | - Symmetrische Last: ± 1 - 100% unsymmetrische Last: ± 1 |
| Ausgangsfrequenz | 50 - 60 Hz (wählbar) |
| Ausgangsfrequenzstabilität | - Freier laufender Quarzoszillator: ±0,001Hz - Wechselrichtersynchronisation mit Netz: ± 2Hz (andere auf Anfrage) - Flankensteilheit: 1 Hz/s |
| Ausgangsnennstrom (bei 400 Vac Ausgang) | 87 A |
| Überlastbarkeit/ Zulässige Überlast | 10 Minuten bei > 100% … 125%, 30 Sekunden bei 125% …150%, 0,1 Sekunden >150% |
| Kurzschlussstrom1 | 265 A |
| Kurzschlusscharakteristik | durch elektronischen Schutz begrenzter Strom Automatischer Stopp nach 5 Sekunden |
| Ausgangswellenform | Sinusförmig |
| Klirrfaktor Ausgangsspannung | - Lineare Last: < 1% - Nichtlineare Last: < 5% - IEC EN 62040-3: vollständig konform |
| Crestfaktor | 3:1 |
| Bypass | |
| Automatischer statischer Bypass | Elektronischer Thyristorschalter |
| Schutz | Sicherungen |
| Bypass | Dreiphasig + Nullleiter |
| Nennspannung am Eingang | 380-400-415 Vac |
| Eingangsspannungsbereich | ± 10% |
| Eingangsfrequenz | 50 - 60 Hz |
| Eingangsfrequenzbereich | ± 10% |
| Transfer-Modus | Ohne Verzögerung (ohen Pause) |
| Übertragung von Wechselrichter - Automatischer Bypass | Im Falle von: - Kurzschluss - Batterie entladen - Wechselrichtertest - Wechselrichterausfall |
| Rückübertragung automatischer Bypass - Wechselrichter |
- Automatisch - Sperre auf Bypass nach 6 Transfers Innerhalb von 2 Minuten, Reset auf Bedieneinheit |
| Überlastbarkeit | 150% Kontinuierlich, 1000% Für 1 Zyklus |
| Manueller Bypass | - Elektronisch gesteuert - Unterbrechungsfreie unterstützte Neustart-Prozedur |
| Rückspeisungsschutz | Öffnerkontakt für die Steuerung eines externen Geräts |
| Automatischer Bypass | Unterbrechungsfrei |
| Batterien | |
| Überbrückungszeit mit internen Batterien | 12 min |
| Batterie Typ | VRLA - AGM Wartungsfreie Blei-Säurebatterien |
| Anzahl der Zellen | 360 – 372 |
| Erhaltungsspannung bei 25°C | 812 für 360 Zellen, 840 für 372 Zellen |
| Minimale Entladespannung Vdc | 620 für 360 Zellen, 632 für 372 Zellen |
| Wechselrichter-Eingangsspannung (bei Nennlast) Vdc | 61,9 |
| Wechselrichter-Eingangsstrom (bei Nennlast - minimale Vdc) | 100 A |
| Erweiterungsmöglichkeit Überbrückungszeit | √ (ja) - mit zusätzlichen Batterieschränken skalierbar |
| Batterietest | Automatisch oder manuell (Standardmäßig enthalten) |
| Batterieladekennlinie | IU (DIN41773) |
| Management und Kommunikation | |
| Bedieneinheit | Flüssigkristallanzeige Berührungsbildschirm (optional) |
| Display und Meldungen | 4 LEDs zur Statusanzeige auf einen Blick, 4 menügesteuerte Schaltflächen, 4 Status-LEDs |
| Spannungsfreie Kontaktschnittstelle | Optional für Signalisierungen/Alarme |
| Serielle Kommunikationsschnittstelle | Standard: RS232 - USB Optional: RS485 (Protokoll Mod-Bus RTU) |
| Akustischer Alarm | Akustische Alarme und Warnmeldungen, konfigurierbare Verzögerungen |
| NOTAUS-Kontaktschittstelle (EPO) | √ (ja) |
| Monitoring | verfügbar |
| Batterietemperaturfühler | √ (ja) |
| Umgebungsbedingungen | |
| Betriebstemperatur der USV | 0°C ~ 40°C |
| Betriebstemperatur der Batterien | 0°C ~ 40°C |
| Lagertemperatur der USV | −10°C ~ 70°C |
| Lagertemperatur der Batterien | −10°C ~ 60°C |
| Luftfeuchte (Betrieb & Lagerung) | < 95% relative Luftfeuchtigkeit, nicht kondensierend |
| Gehäuseschutzklasse | IP20 |
| Betriebshöhe | < 1000m (über Meeresspiegel) |
| Leistungsabfall in der Höhe >1000 m | Nach „IEC62040-3“, 0,5% alle 100 m |
| Belüftung | Erzwungen |
| Erforderliches Kühlluftvolumen | 1000 m3/h |
| Physische Eigenschaften/ Mechanische Daten | |
| Abmessungen (HxBxT) | 1800 x 560 x 940 mm |
| Nettogewicht | 250 kg |
| Gewicht mit Batterien | 800 kg |
| Ein-/ Ausgangskabelverbindung | Kabeleingang unten |
| Geräuschpegel in 1m Abstand | < 60 dBA (nach IEC EN 62040-3) |
| Farbe | RAL 9005 |
| Zugänglichkeit | Vorderer und seitlicher Zugang |
| Installation | Gegen die Wand |
| Abmessungen Batterie-Racks (HxBxT) | 1800 x 503 x 945 mm (60 Batterien) |
| Farbe des Batterie-Racks | RAL 9005 |
| Normen/ Konformität/ Zertifizierungen | |
| Schutzgrad | IP20 |
| Elektromagnetische Verträglichkeit EMV | Nach „IEC EN 62040-2“ (CE-Kennzeichnung) |
| Sicherheit | Nach IEC EN 62040-1 |
| Test und Leistung | IEC EN 62040-3 |
| Referenzstandards | EN 62040-1 - EN62040-2 - EN62040-3 ISO 9001:2008 - ISO 14001 |
Optional sind für die Keor HPE 60 erhältlich:
- Batterietemperatur-Spannungskompeastion
- Serielle Schnittstelle RS-485 (protokoll Modbus RTU)
- SNMP-Adapter
- Parallelplatinen-Schnittstellen-kit
- Last-Sync-Platinen-Schnittstellen-kit
- Trenntransformator
- Wandmontierter Sicherungskasten
Softwareaktivierte Funktionen
- Dieselbetrieb
- Walk-In-Zeit des Gleichrichters
- Gleichrichterverzögerung beim Start (Freihaltezeit)
- Dynamischer Auflademodus (DCM)
- VFI/ VFD (ECO) Batteriemanagement
- Frequenzumwandler
- 1 Wert bezogen auf Kurzschluss- Modus IK1 - IK2 - IK3
Ihr Warenkorb ist noch leer.
Unser Angebot gilt ausschließlich für gewerbliche Kunden, Behörden sowie Fachhändler und Systemhäuser.
Kein Verkauf an Endkunden.
Alle Preise sind zuzüglich Mehrwertsteuer und Versand.
Allen Produkten liegt i.d.R. eine englischsprachige Bedienungsanleitungen bei.
