Drehstrom On-Line Dauerwandler (VFI) USV-Anlage von 60 bis 200 kW
Dieses Produkt ist End of Life (EOL) und wurde von legrand vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Als Nachfolger hat legrand folgendes Produkt bekannt gegeben:
Wenn Sie Fragen zum Nachfolger haben oder eine kostenlose Beratung bezüglich anderer Alternativprodukte wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.

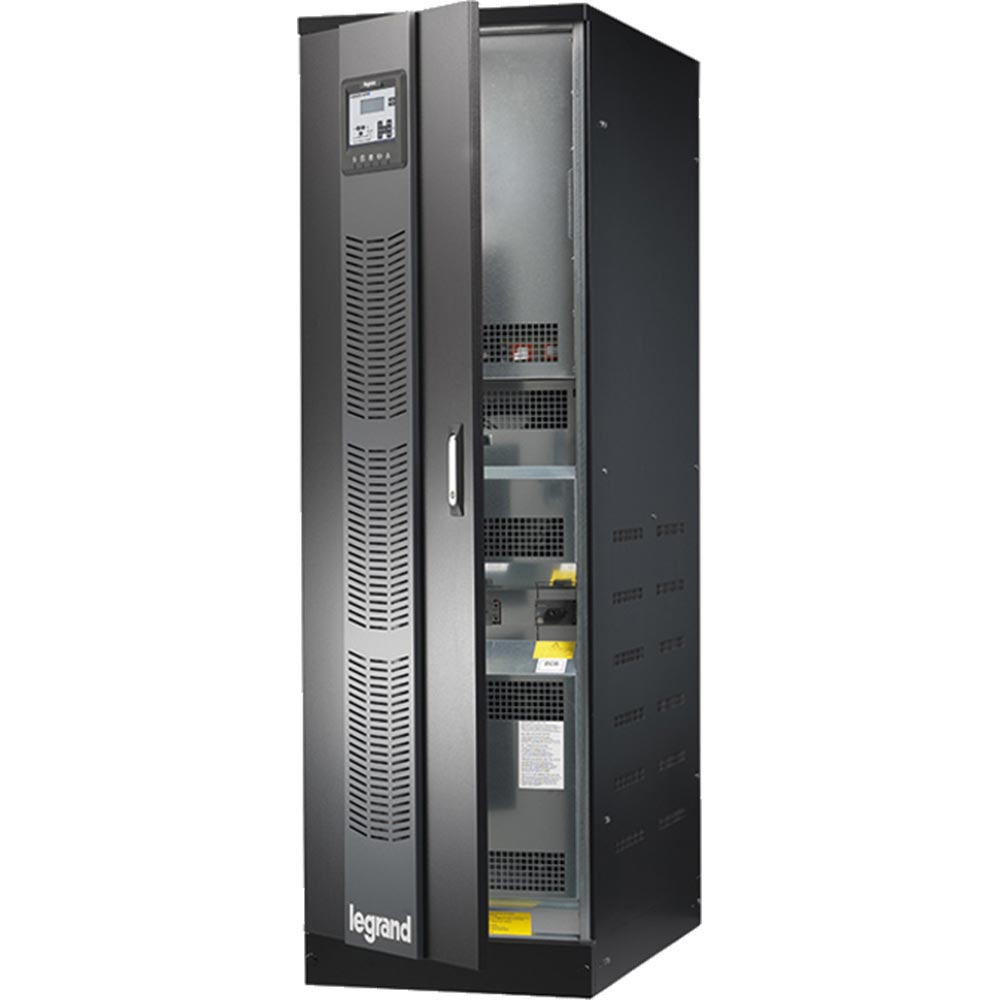

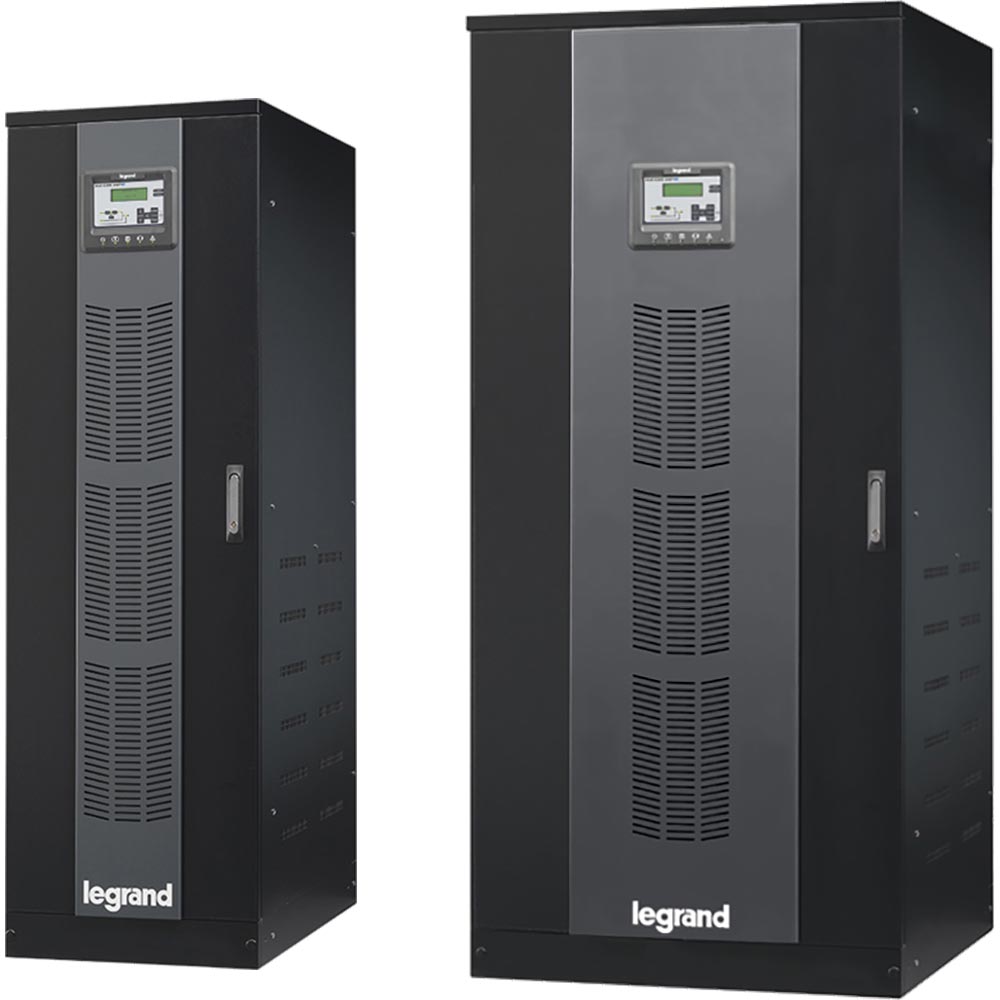

Die USV-Produktreihe Keor HPE von legrand, besteht aus dreiphasigen, hocheffizienten USV-Anlagen mit niedrigem TCO und Leistungen von 60 kVA/ kW bis 200 kVA/ kW.
Die legrand Keor HPE USV-Anlagen wurde entwickelt, um Verluste zu reduzieren und die Betriebskosten zu senken. Die hohen Leistungen und die verschiedenen energiesparenden Betriebsmodalitäten der Keor HPE Baureihe garantieren niedrige Betriebskosten. Die von legrand verwendete USV-Technologie ohne Transformator und die Konfigurationen mit interner Batterie reduzieren die Installationskosten und unterstützen die Raumnutzung in den technischen Räumen.
Die Wandlungstechnologie ermöglicht eine drastische Reduzierung der üblichen Eingriffskosten und schützt die Lebensdauer aller dem Alterungsprozess unterliegenden Komponenten.
Keor HPE: 3-phasige USV mit Leistungsfaktor 1
Dank des einheitlichen Leistungsfaktors 1 gewährleisten die neuen Keor HPE USV-Anlagen das Maximum an tatsächlicher Leistung; 11% mehr als die Konkurrenzprodukte mit einem Leistungsfaktor von 0,9 und sogar 25% mehr als die Produkte mit einem Leistungsfaktor von 0,8.
Parallele Konfiguration
Bei den Keor HPE USV-Anlagen ist optional eine parallele Installation von bis zu sechs Einheiten möglich, so dass die Keor HPE bis zu 1,2 MW skallierbar ist. Bei einer 5+1-Installation bietet die Keor HPE eine parallel-redundante USV-Absicherung ihrer Stromversorgung.
Die Smart-Parallel-Funktion der Keor HPE (bis zu 1,2 MW) prüft kontinuierlich den Laststrombedarf und deaktiviert die überschüssigen Einheiten, um die Systemeffizienz zu maximieren und gleichzeitig die erforderliche Redundanz aufrechtzuerhalten.
Hocheffiziente USV mit Backfeed Schutz
Alle Einheiten der Keor HPE USV-Serie sind mit einem Kontakt zur Aktivierung des Schutzes vor "Energierücklauf im Netz" (Backfeed Schutz) ausgestattet. Dieser Schutz vor Energierückspeisung ins Netz gewährleistet den maximalen Schutz der vorgeschalteten Anlage und die vollkommene Sicherheit für die Bediener.

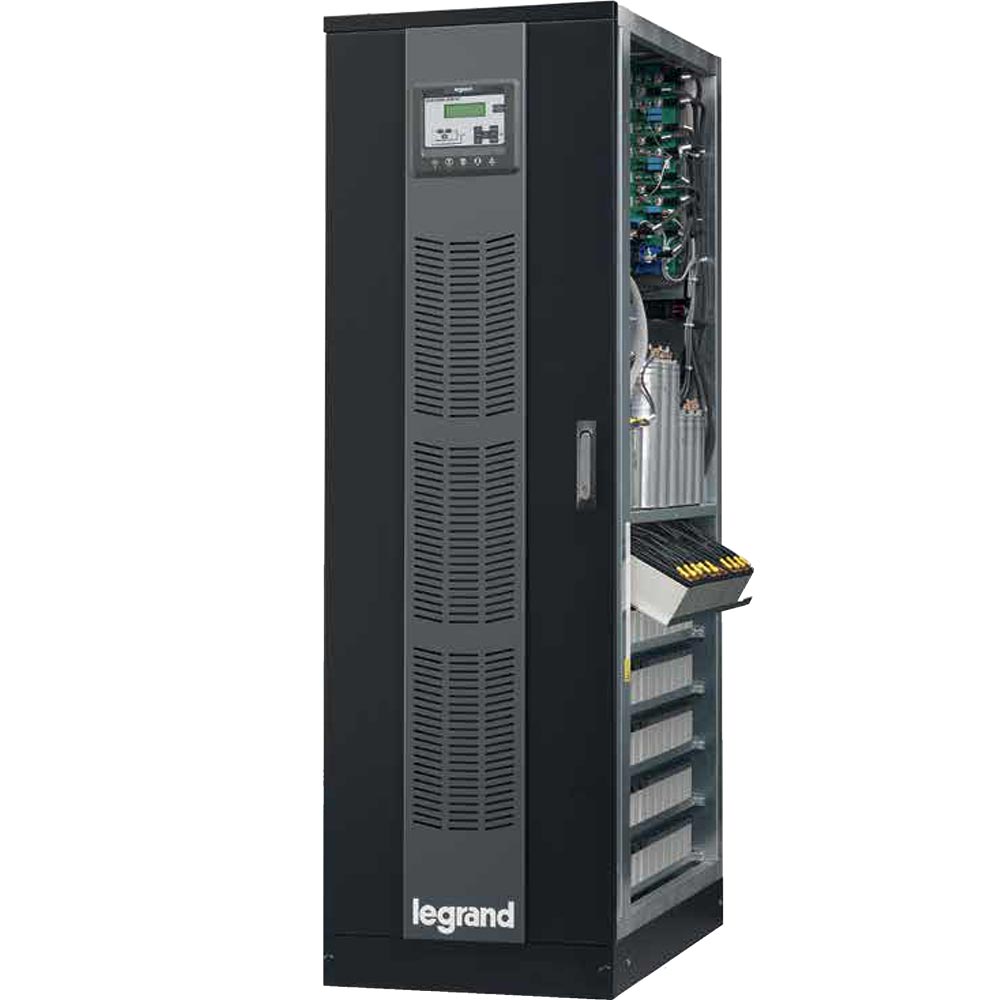

USV-Anlage mit kompakten Abmessungen und internen Batterien
Die Keor HPE USVen haben eine kompakte Größe, insbesondere die USV-Anlagen von 60 bis 160 kW, die als Einzelschrank-Konfigurationen ausgeführt sind.

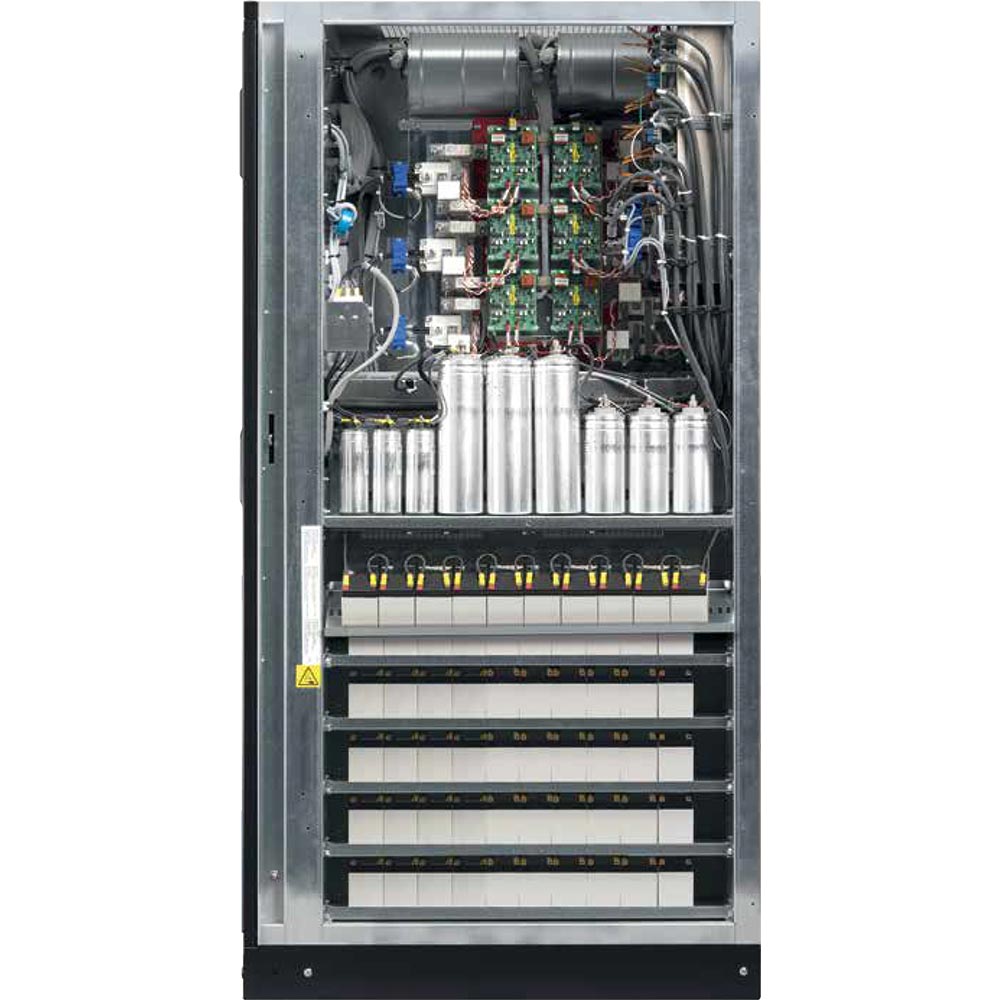

Die USV-Ausführungen mit 60 und 80 kW können bis zu 180 Batterien enthalten und Autonomiezeiten bis zu 12 Minuten ermöglichen.
Die USV Keor HPE wurde so konzipiert, dass sie vollständig von vorne installiert und gewartet werden kann.

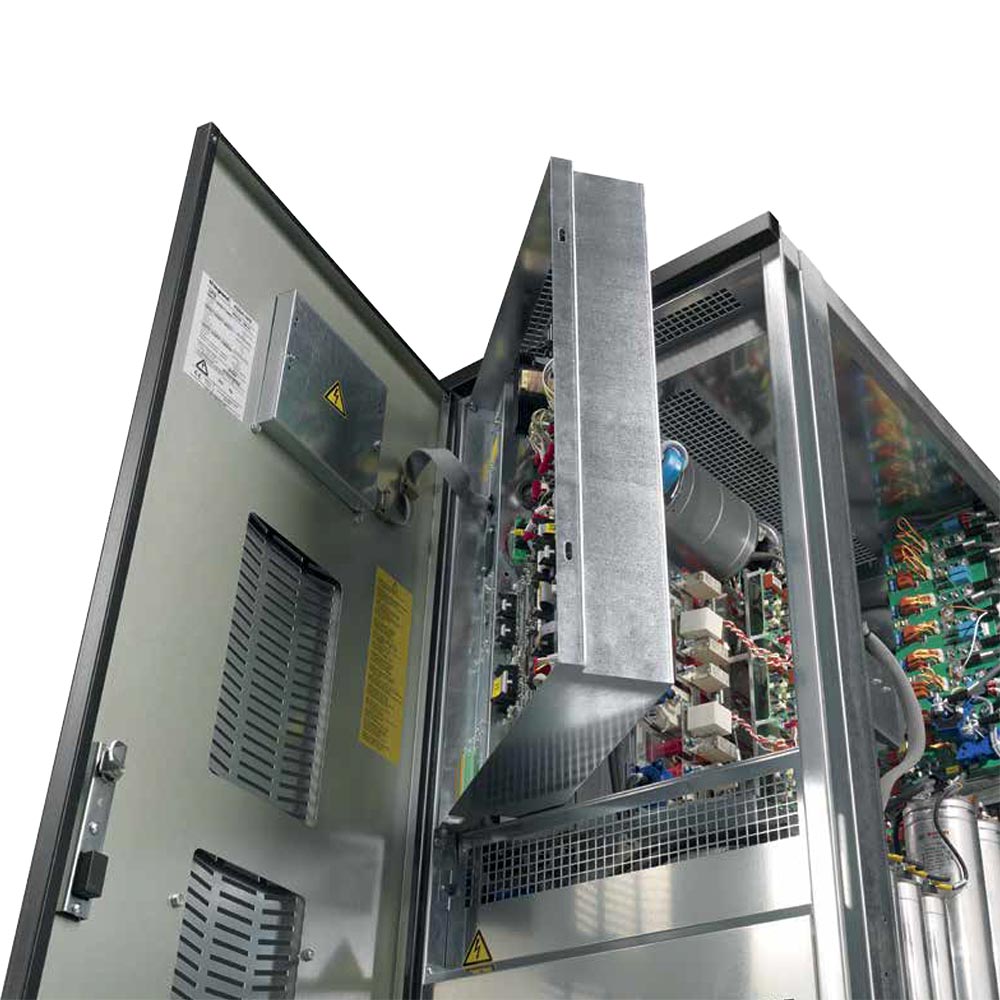

Kommunikationsanschlüsse der Drehstrom USV-Anlagen Keor HPE
Die Kommunikationsanschlüsse der gängigsten Protokelle (Relaiskarte, ModBus-RTU via RS485, ModBus TCP/IP oder SNMP via Ethernet) befinden sich auf einem internen Bedienfeld (Innentafel) der Keor HPE USV-Anlagen. Durch diese Positionierung sind die Kommunikationsports der geläufigsten Protokolle leicht zugänglich.

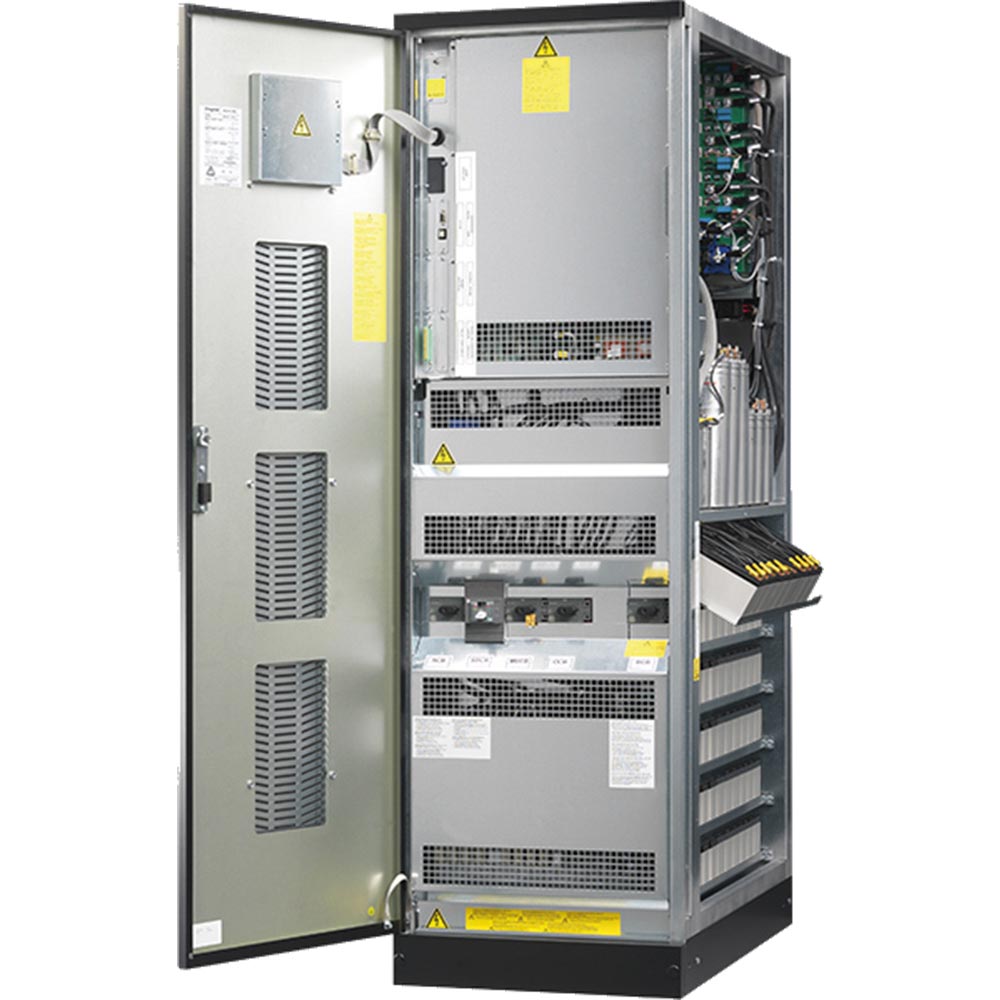

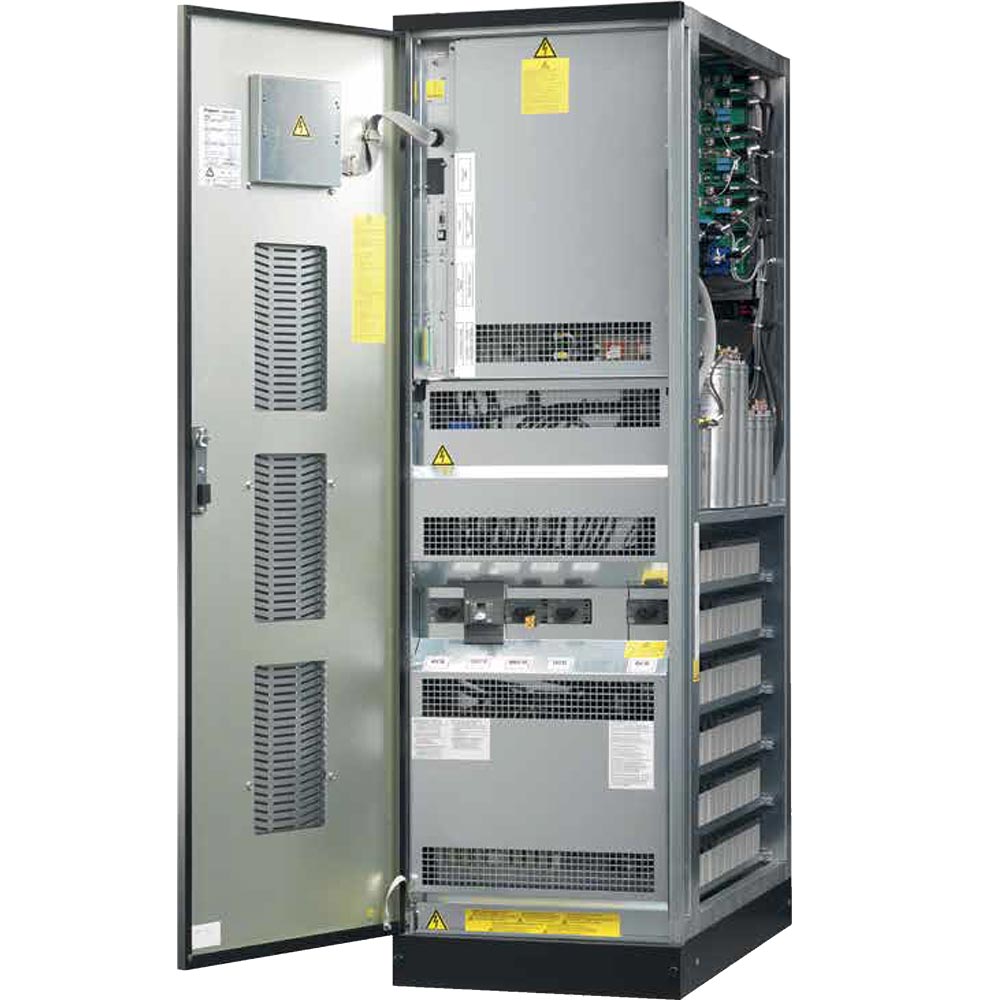

Zugriff ins USV-Innere von der Vorderseite
Um die Installations- und Wartungsarbeiten zu beschleunigen sind alle aktiven Teile von vorne zugänglich und bequem zu erreichen.

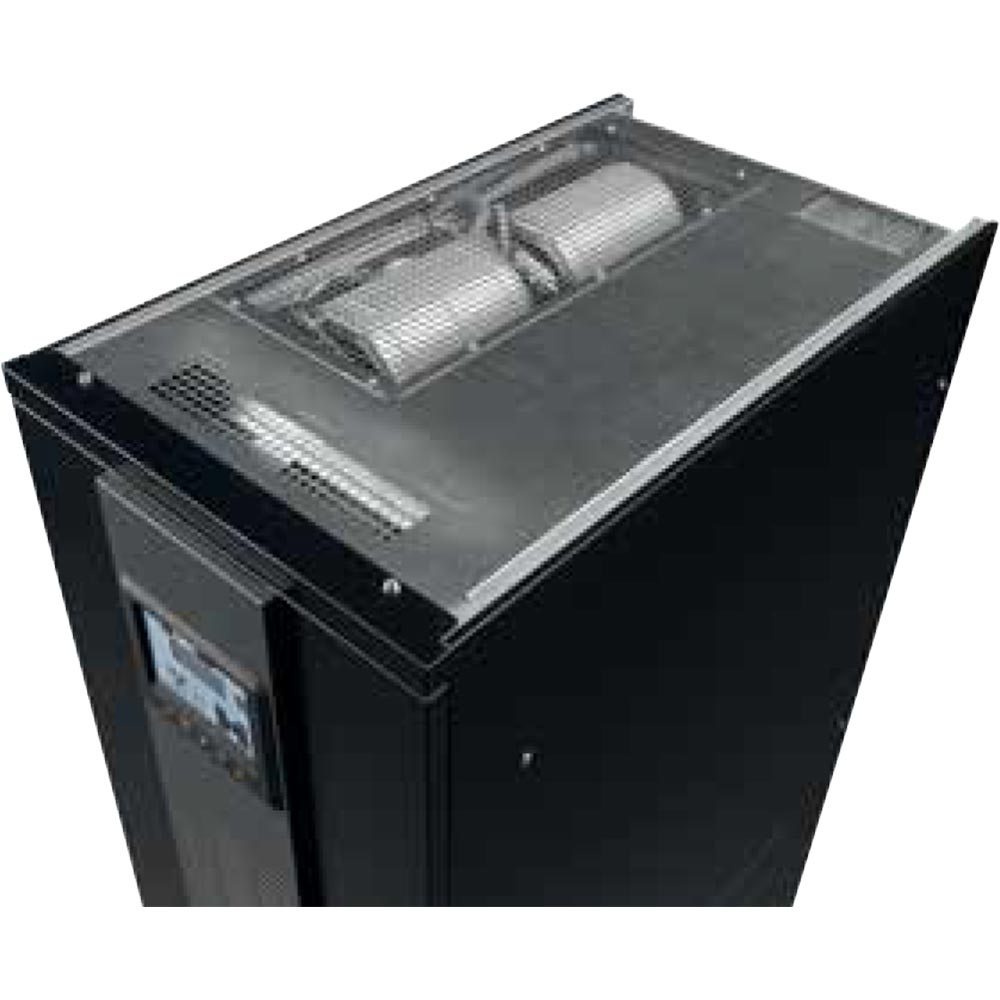

Kühlung der Keor HPE
Das optimierte Kühlsystem der Keor HPE befindet sich im oberen Teil der USV und ermöglicht die Positionierung des Geräts in der unmittelbaren Nähe zur Wand, ohne dass die Leistungen beeinträchtigt werden.
Der langfristige Erhalt der Batterieleistung ist wesentlich für die maximale Verfügbarkeit der Stromversorgung und den Schutz Ihrer Anfangsinvestition. Die USV-Anlagen der Keor HPE Serie verfügen über erweiterte Lade-, Betriebs- und Managementfunktionen der Batterien, die beste Leistungen und maximale Lebensdauer garantieren.
Abhängig von der Qualität des Versorgungsnetzes, dem Grad der Störfestigkeit der gespeisten Lasten und den Installationsmerkmalen können zur Erzielung der niedrigsten Betriebskosten verschiedene Betriebsmodalitäten gewählt werden.
Online-Doppelwandlung
Der gesamte Schutz des Betriebs in VFI-Doppelwandlung (Voltage Frequency Independent), mit einer Leistung bis 96%, dank der patentierten Keor HPE Technologie von legrand.
Öko-Modus
Für vorschriftsmäßig stabile und kontaktfreie Netze, VDF Betrieb (Voltage Frequency Dependent) mit einer Leistung von 98%.
Technische Daten Keor HPE 60-80-100-125-160-200 | ||||||
---|---|---|---|---|---|---|
USV-Bezeichnung | Keor HPE 60 | Keor HPE 80 | Keor HPE 100 | Keor HPE 125 | Keor HPE 160 | Keor HPE 200 |
Allgemeine Daten | ||||||
Nennleistung | 60kVA | 80kVA | 100kVA | 125kVA | 160kVA | 200kVA |
Wirknennleistung | 60kW | 80kW | 100kW | 125kW | 160kW | 200kW |
USV-Topologie | ONLINE-Doppelwandlung | |||||
USV-Wirkprinzip | Dauerwandler Klasse 1 VFI-SS-111 | |||||
Systemaufbau | Einzelblock oder bis zu 6 Einheiten parallel | |||||
Parallele Konfiguration (optional) | Bis zu 5+1 (redundant parallel) Bis zu 6 (Leistung parallel) |
|||||
Eingang | ||||||
Eingangsspannung | 380-400-415 V 3Ph+N | |||||
Eingangsfrequenz | 50-60 Hz (45÷65Hz) | |||||
Eingangsspannungsbereich | 400 V -20% / + 15% | |||||
THDi Stromklirrfaktor | < 3% | |||||
Erweiterter Synchronisationsbereich | Konfigurierbar für Synchronismus zwischen den Eingangs- und Ausgangsfrequenzen, sogar für die höchsten Frequenzabweichungen |
|||||
Eingangsleistungsfaktor | > 0,99 | |||||
Ausgang | ||||||
Ausgangsspannung | 380, 400, 415 V 3Ph+N ausgewählt | |||||
Wirkungsgrad | bis zu 96% | |||||
Nennausgangsfrequenz | 50 /60 Hz | |||||
Crestfaktor | 3:1 | |||||
Klirrfaktor Ausgangsspannung | < 1% (bei linearer Last) < 5% (bei nichtlinearer Last) |
|||||
Toleranz Ausgangsspannung | ± 1% (bei symmetrischer Last) | |||||
Zulässige Überlast | 10 Minuten bei 125%, 30 Sekunden bei 150%, 0,1 Sekunden >150% |
|||||
Wirkungsgrad in Eco Mode | 99% | |||||
Bypass | Eingebauter Automatischer und Wartungsbypass | |||||
Batterien | ||||||
Überbrückungszeit mit internen Batterien | 12 min | 11 min | -- | -- | -- | -- |
Erweiterungsmöglichkeit Überbrückungszeit | √ (ja) - mit zusätzlichen Batterieschränken skalierbar | |||||
Batterie Typ | VRLA - AGM Wartungsfreie Bleibatterien | |||||
Batterietest | Automatisch oder manuell | |||||
Batterieladekennlinie | IU (DIN41773) | |||||
Management und Kommunikation | ||||||
Display und Meldungen | 4 LEDs zur Statusanzeige auf einen Blick, 4 menügesteuerte Schaltflächen, 4 Status-LEDs |
|||||
Kommunikationsports | voltage free relay contacts, RS485 ModBus-RTU, Ethernet ModBus over IP or SNMP protocol (slot SNMP optional) | |||||
Akustischer Alarm | Akustische Alarme und Warnmeldungen, konfigurierbare Verzögerungen | |||||
NOTAUS-Kontaktschittstelle (EPO) | √ (ja) | |||||
Monitoring | verfügbar | |||||
Batterietemperaturfühler | √ (ja) | |||||
Umgebungsbedingungen | ||||||
Betriebstemperatur | 0°C ~ 40°C | |||||
Luftfeuchte | < 95% relative Luftfeuchtigkeit, nicht kondensierend | |||||
Gehäuseschutzklasse | IP20 | |||||
Geräuschpegel in 1m Abstand | < 60 dBA | |||||
Mechanische Daten | ||||||
Abmessungen (HxBxT) (mm) | 1800 x 560 x 940 | 1975x850x953 | ||||
Nettogewicht | 250kg | 300kg | 320kg | 360kg | 380kg | 720kg |
Gewicht mit Batterien | 800kg | 850kg | -- | -- | -- | -- |
Ein-/ Ausgangskabelverbindung | Kabeleingang unten | |||||
Abmessungen Batterie-Racks (HxBxT) | 1800 x 503 x 945 mm (60 Batterien) | |||||
Normen/ Konformität | ||||||
Zertifizierungen | EN 62040-1, EN 62040-2, EN 62040-3 |
Artikelnr. | Leistung | Kurzbeschreibung | Abmessung (HxBxT) (mm) | Gewicht |
---|---|---|---|---|
legrand Keor HPE 60 (altes Modell) | 60 kVA/ 60 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 250 kg* |
legrand Keor HPE 80 (altes Modell) | 80 kVA/ 80 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 300 kg* |
legrand Keor HPE 100 (altes Modell) | 100 kVA/ 100 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 320 kg |
legrand Keor HPE 125 (altes Modell) | 125 kVA/ 125 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 360 kg |
legrand Keor HPE 160 (altes Modell) | 160 kVA/ 160 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1800x560x940 | 380 kg |
legrand Keor HPE 200 (altes Modell) | 200 kVA/ 200 kW | Dreiphasige, hocheffiziente USV-Anlage mit niedrigem TCO
|
1975x850x953 | 720 kg |
* Das Gewicht erhöht sich mit internen Batterien um 550 kG
