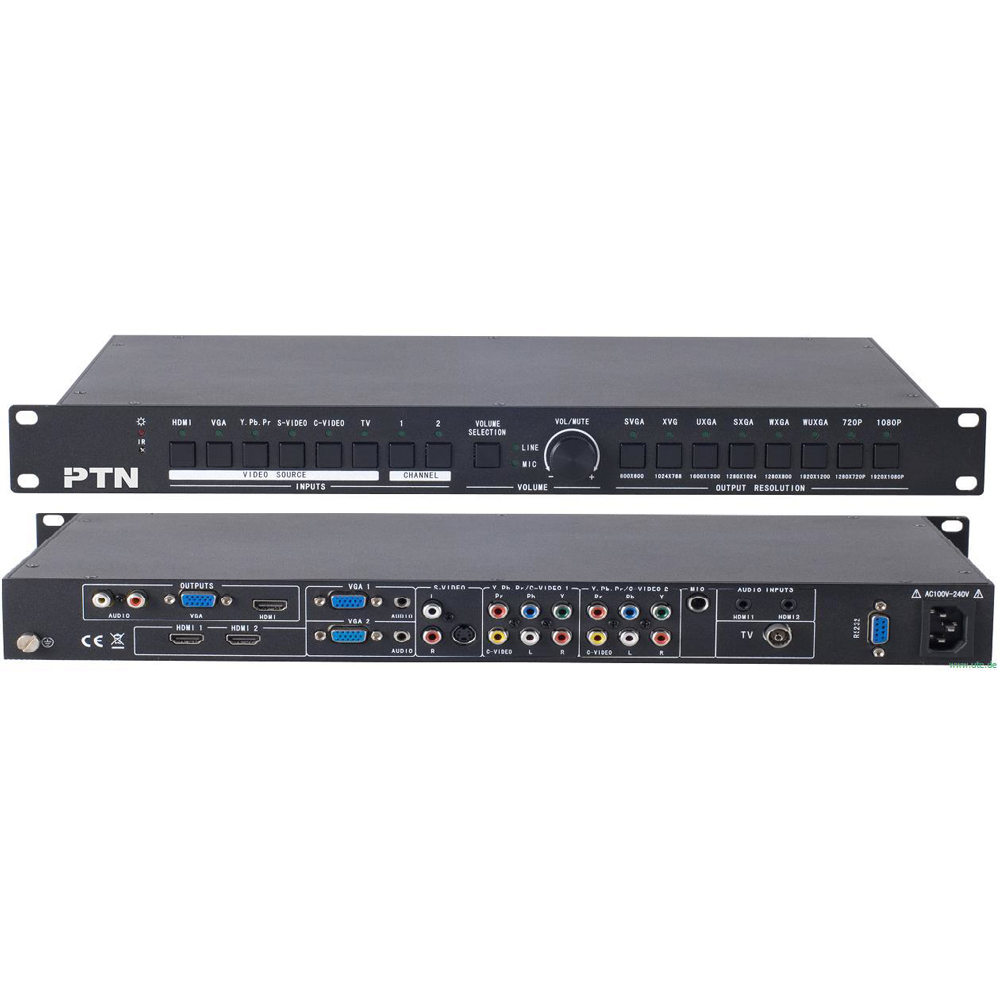

videotechnik_scaler_ptn_sc91dtv

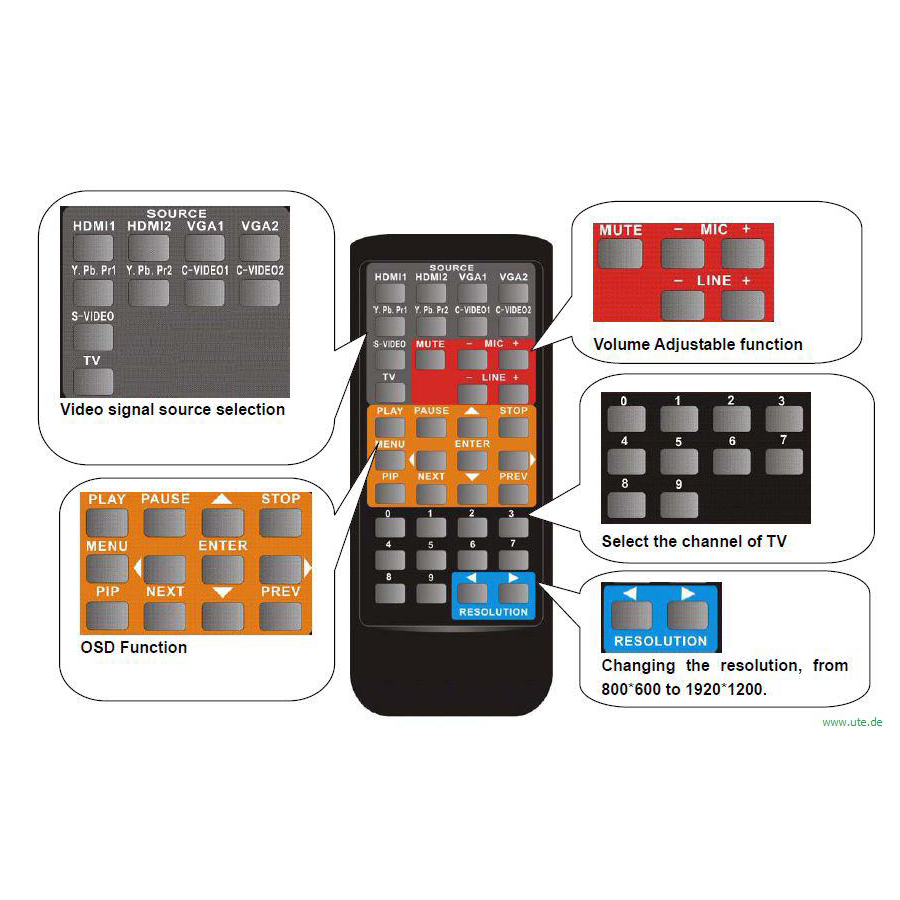

videotechnik_scaler_ptn_sc91dtv_remote

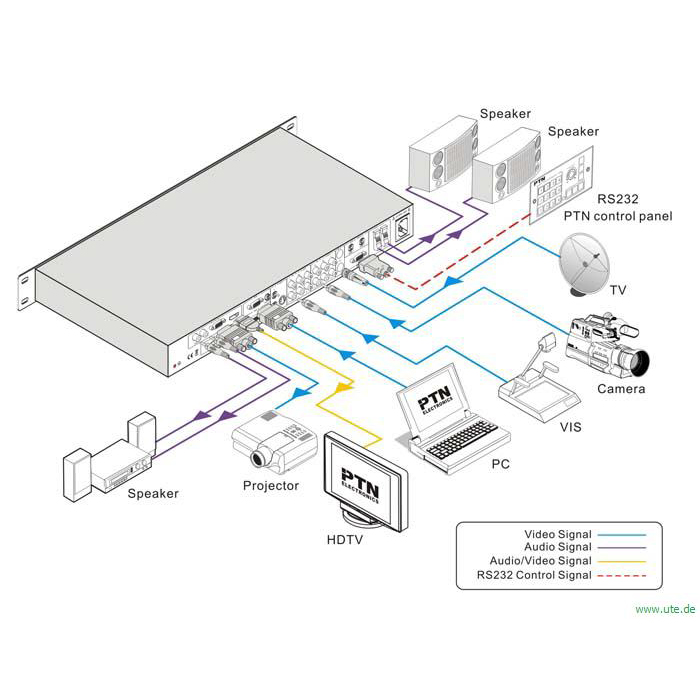

videotechnik_scaler_ptn_sc91dtv_diagramm
videotechnik_scaler_ptn_sc91dtv_diagramm2

Full HD Scaler mit DVB-T Empfänger: SC91DTV von PTN

Dieses Produkt ist End of Life (EOL) und wurde von PTN Electronics vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

Artikelnummer: PTN SC91-DTV
Komplette Scaler und Kontrolleinheit für Beamer oder Monitore, zahlreiche Eingänge mit integrierten DVB-T Tuner, Infrarotfernbedienung und RS232 Schnittstelle
Allg. Produktbeschreibung

Der SC91DTV is ein Full-HD tauglicher Umschalter und Scaler für Präsentationsanwendungen. Er verfügt über 10 Videoeingänge (2 x HDMI, 2 x VGA, 2 x Componenten Signale, 2 x Composite Video, 1 separaten Videoeingang & 1 x DVB-T TV Tuner) und stellt die ausgewählte Quelle kontinuierlich an einem HDMI und einem VGA Ausgang zur Verfügung.
Die Bedienung erfolgt bequem über Tipptasten, der mitgelieferten Fernbedienung oder mittels RS232 von einer externen Mediensteuerung.

Features

  • HDTV kompatibel
  • "Full-HD" bis Auflösungen von 1920*1200, kompatibel zu 1080P, 720P, WUXGA, WXGA, SXGA, UXGA, XGA und SVGA
  • HDCP kompatibel (HDCP1.2 Version, High Definition Content Protection), kopiergeschütztes Material darf aus Lizenzgründen aber nur am HDMI Ausgang ausgegeben werden
  • Verarbeitet HDMI, Computergrafiksignale, Component Video, S-Video, C-Video und Audio-Signale. Alle Signale werden auf High Definition Aufösung am HDMI und VGA Port skaliert
  • Zwei simultane Videoausgänge (HDMI und VGA) erlaubt den Anschluss nahezu aller Beamer oder Monitore
  • Leistungsfähige OSD (OnScreen) Bedienung, Unterstützung von 11 Sprachen inklusive Englisch, Französisch, Spanisch, Portugiesisch, Arabisch, Deutsch, Italienisch, Holländisch, Russisch, Chinesisch und Koreanisch
  • Die OnScreen Bedienung kann passwortgeschützt werden
  • Picture in picture (PIP), Picture besides picture (PBP) Funktion
  • Video Freezing Funktion (Standbild)
  • Video Parameter Einstellungen (Farbe, Helligkeit, Kontrast, Schärfe, Videogröße) mit festen Voreinstellungen (News, Entertainment, Musik, Kino)
  • Hgh-Class Windows Setting (Trint, Phase, Frequenz, H/V Position, Color Space)
  • High-Class Volume Setting (Bass, Treble, Balance, Sound mode) mit festen Voreinstellungen
  • Standby Funktion nach einstellbarer Zeit
  • Die Videoeingänge sind kompatibel zu NTSC 3.58, NTSC 4.42, PAL und SECAM
  • 7 Audio Kanäle, automatisch den Videosignale folgend oder separat schaltbar, individuelle Lautstärkeneinstellungen
  • Blank Screen Setting, auswählbares schwarzer oder blaues Bild
  • 1 Mikrofon Eingang mit separater Einstellmöglichkeit der Lautstärke
  • Audio Mischfunktion für Mikrofoneingang und externer Audioquelle
  • RS-232 Schnittstelle, einfach Kommandos zum Anschluss von externen Steuerungen (auch Fremdhersteller)
  • 1HE 19"-Zoll Gehäuse, schrankmontierbar
  • Stromversorgung mit weitem Spannungsbereich für weltweiten Einsatz
  • LED Anzeigen an der Frontseite
  • Infrarot Fernbedienung zur einfachen Steuerung aus der Distanz
Spezifikation

Technische Daten

  • Video Eingänge: 2 x HDMI, 2 x Computer Graphics picture (VGA), 2 x component video, 2 x composite video, 1 x S-video, 1 x Digital TV tuner
  • Video Ausgänge: 1 x HDMI, 1 x VGA
  • Unterstützte Auflösungen: 1080P, 1920*1080; 720P, 1280*720; WUXGA,1920*1200; WXGA, 1280*800; SXGA, 1280*1024; UXGA, 1600*1200; XGA, 1024*768; SVGA, 800*600
  • Bandbreiten: HDMI: 4.95Gbps (1.65Gbps pro Farbe), Composite video: 150MHz, S-video: 150MHz, VGA: 375MHz
  • Maximum Pixel Clock: 165MHz
  • TV tuner: Kompatibel mit DVB oder ATSC (Europe Standard Digital TV oder US Standard Digital TV)
  • Umschaltzeit: 200ns (Max.)
  • Switching Typ: Vertical Interval
  • VGA Cross Talk: -50dB@5MHz
  • Video Impedanz: 75Ω
  • Gain: 0dB
  • Inout/Output Level: 0.5V~2.0Vp-p
  • HDCP: Kompatibel zu High-Bandwidth Digital Content Protection (HDCP) bei DVI und HDMI 1.2 Standard
  • Audio Eingänge: 7 Stereo Audio Eingänge und 1 Mono Audio Eingang für Mikrofon
  • Audio Ausgänge: Stereo Audio für Line audio; 2x8W Verstärker
  • Audio Eingangsanschlüsse: 6 x Cinch für Composite Video, Component Video & Separate Video Audio; 4 x 3.5mm Klinkenbuchse für VGA & HDMI Audioquellen, 1 x Mono Audio für Mikrofon
  • Audio Ausgänge: 2 x Cinch für Line Audio, 1 Schraubklemmen für Lautsprecher
  • Audioeigenschaften: Stereo Channel Separation >80dB @1KHz, Frequenzbereich: 20Hz~20K Hz, CMRR >90dB @20Hz to 20KHz
  • Bedienmöglichkeiten: Infrarot Fernbedienung, Tipptasten, RS-232 Schnittstelle mit 9-pin DSub (2 = TX, 3 = RX, 5 = GND)
  • Optionen: TCP/IP Steuerung über PTNET-Software
  • Zulässige Umgebungsbedingungen: -20 ~ +70℃
  • Luftfeuchte: 10% ~ 90%, nicht kondensierend
  • Stromversorgung: 100VAC ~ 240VAC, 50/60Hz
  • Stromaufnahme: 25W
  • Abmessungen (B x H x T): 483 x 44 x 235 mm (1HE)
  • Gewicht: 1.5Kg

Der SC91DTV is ein Full-HD tauglicher Umschalter und Scaler für Präsentationsanwendungen. Er verfügt über 10 Videoeingänge (2 x HDMI, 2 x VGA, 2 x Componenten Signale, 2 x Composite Video, 1 separaten Videoeingang & 1 x DVB-T TV Tuner) und stellt die ausgewählte Quelle kontinuierlich an einem HDMI und einem VGA Ausgang zur Verfügung.
Die Bedienung erfolgt bequem über Tipptasten, der mitgelieferten Fernbedienung oder mittels RS232 von einer externen Mediensteuerung.

Features

  • HDTV kompatibel
  • "Full-HD" bis Auflösungen von 1920*1200, kompatibel zu 1080P, 720P, WUXGA, WXGA, SXGA, UXGA, XGA und SVGA
  • HDCP kompatibel (HDCP1.2 Version, High Definition Content Protection), kopiergeschütztes Material darf aus Lizenzgründen aber nur am HDMI Ausgang ausgegeben werden
  • Verarbeitet HDMI, Computergrafiksignale, Component Video, S-Video, C-Video und Audio-Signale. Alle Signale werden auf High Definition Aufösung am HDMI und VGA Port skaliert
  • Zwei simultane Videoausgänge (HDMI und VGA) erlaubt den Anschluss nahezu aller Beamer oder Monitore
  • Leistungsfähige OSD (OnScreen) Bedienung, Unterstützung von 11 Sprachen inklusive Englisch, Französisch, Spanisch, Portugiesisch, Arabisch, Deutsch, Italienisch, Holländisch, Russisch, Chinesisch und Koreanisch
  • Die OnScreen Bedienung kann passwortgeschützt werden
  • Picture in picture (PIP), Picture besides picture (PBP) Funktion
  • Video Freezing Funktion (Standbild)
  • Video Parameter Einstellungen (Farbe, Helligkeit, Kontrast, Schärfe, Videogröße) mit festen Voreinstellungen (News, Entertainment, Musik, Kino)
  • Hgh-Class Windows Setting (Trint, Phase, Frequenz, H/V Position, Color Space)
  • High-Class Volume Setting (Bass, Treble, Balance, Sound mode) mit festen Voreinstellungen
  • Standby Funktion nach einstellbarer Zeit
  • Die Videoeingänge sind kompatibel zu NTSC 3.58, NTSC 4.42, PAL und SECAM
  • 7 Audio Kanäle, automatisch den Videosignale folgend oder separat schaltbar, individuelle Lautstärkeneinstellungen
  • Blank Screen Setting, auswählbares schwarzer oder blaues Bild
  • 1 Mikrofon Eingang mit separater Einstellmöglichkeit der Lautstärke
  • Audio Mischfunktion für Mikrofoneingang und externer Audioquelle
  • RS-232 Schnittstelle, einfach Kommandos zum Anschluss von externen Steuerungen (auch Fremdhersteller)
  • 1HE 19"-Zoll Gehäuse, schrankmontierbar
  • Stromversorgung mit weitem Spannungsbereich für weltweiten Einsatz
  • LED Anzeigen an der Frontseite
  • Infrarot Fernbedienung zur einfachen Steuerung aus der Distanz

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten

  • Video Eingänge: 2 x HDMI, 2 x Computer Graphics picture (VGA), 2 x component video, 2 x composite video, 1 x S-video, 1 x Digital TV tuner
  • Video Ausgänge: 1 x HDMI, 1 x VGA
  • Unterstützte Auflösungen: 1080P, 1920*1080; 720P, 1280*720; WUXGA,1920*1200; WXGA, 1280*800; SXGA, 1280*1024; UXGA, 1600*1200; XGA, 1024*768; SVGA, 800*600
  • Bandbreiten: HDMI: 4.95Gbps (1.65Gbps pro Farbe), Composite video: 150MHz, S-video: 150MHz, VGA: 375MHz
  • Maximum Pixel Clock: 165MHz
  • TV tuner: Kompatibel mit DVB oder ATSC (Europe Standard Digital TV oder US Standard Digital TV)
  • Umschaltzeit: 200ns (Max.)
  • Switching Typ: Vertical Interval
  • VGA Cross Talk: -50dB@5MHz
  • Video Impedanz: 75Ω
  • Gain: 0dB
  • Inout/Output Level: 0.5V~2.0Vp-p
  • HDCP: Kompatibel zu High-Bandwidth Digital Content Protection (HDCP) bei DVI und HDMI 1.2 Standard
  • Audio Eingänge: 7 Stereo Audio Eingänge und 1 Mono Audio Eingang für Mikrofon
  • Audio Ausgänge: Stereo Audio für Line audio; 2x8W Verstärker
  • Audio Eingangsanschlüsse: 6 x Cinch für Composite Video, Component Video & Separate Video Audio; 4 x 3.5mm Klinkenbuchse für VGA & HDMI Audioquellen, 1 x Mono Audio für Mikrofon
  • Audio Ausgänge: 2 x Cinch für Line Audio, 1 Schraubklemmen für Lautsprecher
  • Audioeigenschaften: Stereo Channel Separation >80dB @1KHz, Frequenzbereich: 20Hz~20K Hz, CMRR >90dB @20Hz to 20KHz
  • Bedienmöglichkeiten: Infrarot Fernbedienung, Tipptasten, RS-232 Schnittstelle mit 9-pin DSub (2 = TX, 3 = RX, 5 = GND)
  • Optionen: TCP/IP Steuerung über PTNET-Software
  • Zulässige Umgebungsbedingungen: -20 ~ +70℃
  • Luftfeuchte: 10% ~ 90%, nicht kondensierend
  • Stromversorgung: 100VAC ~ 240VAC, 50/60Hz
  • Stromaufnahme: 25W
  • Abmessungen (B x H x T): 483 x 44 x 235 mm (1HE)
  • Gewicht: 1.5Kg
