Dieses Produkt ist End of Life (EOL) und wurde von Smart-AVI vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.
Der Composite Video Extender HDCVX von Smart-AVI erweitert die Übertragungswege der Composite-Video, Stereo-Audio-und Infrarot-Steuersignale auf bis zu 300m (1000 feet).
Der AV-Extender für Composite Video, Stereo-Audio und IR benötigt nur ein CAT5-Netzwerkkabel

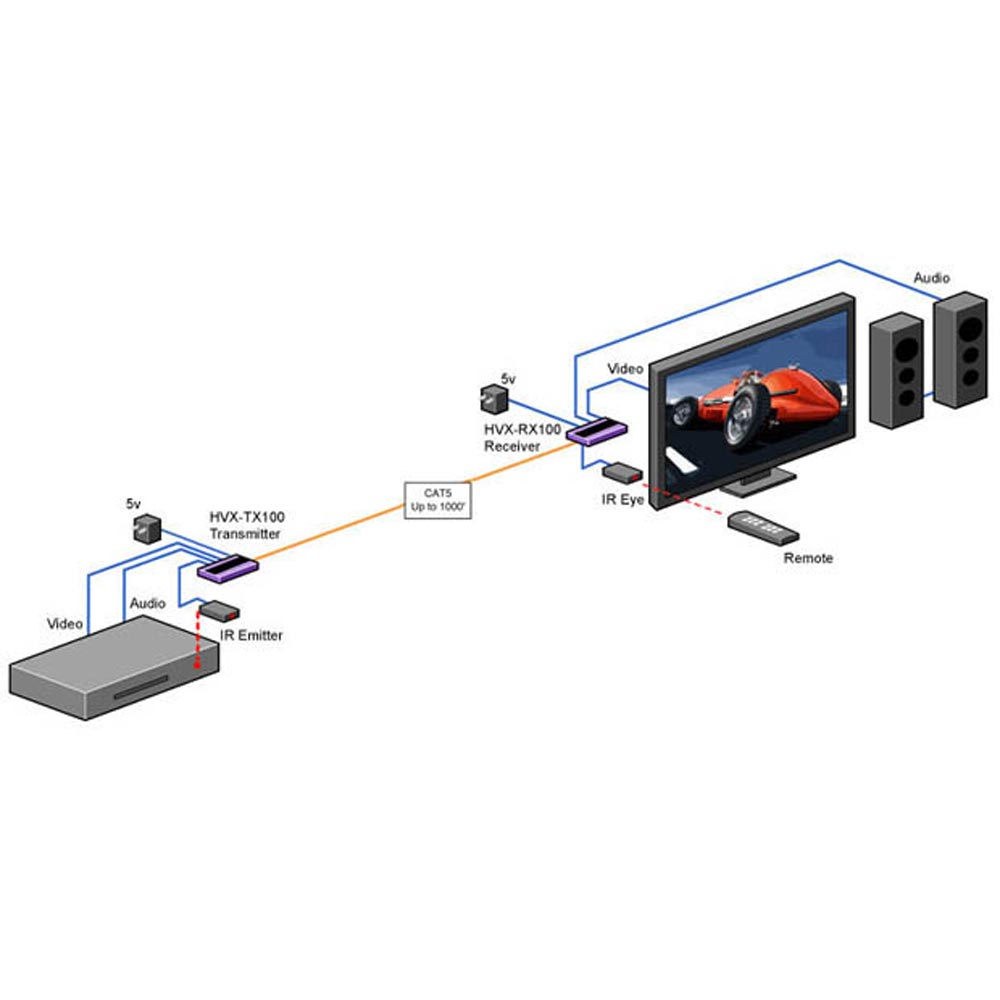

Die AV-Signale werden dazu von der Transmitter-Einheit des Smart-AVI AV-Extenders HDC-VX zu einem Datensignal zusammen gefasst, so dass das Composite Video-, Stereo-Audio und IR-Steuersignal über ein einziges CAT5 Twisted-Pair-Kabel (Netzwerkkabel) übertragen werden können.
Die Receiver-Einheit des HDCVX-Extender-Systems teilt den Datenstrom, der ihn über das CAT-Kabel erreicht, wieder in ein Composite Video- und Stereo-Audio-Signal auf.
Dieser AV Extender ist mit einer einzigartigen Methode der transparenten Datenübertragung ausgestattet, so dass IR-Steuersignal, welches in Echtzeit von der Receiver- zur Sendeeinheit übertragen werden muss, über das gleiche Twisted-Pair-Netzwerkkabel übertragen werden kann.
Das AV-Extender-System HDC-VX von Smart-AVI kann den Receiver (Remote-Einheit) über das Netzwerkkabel mit dem benötigten Strom versorgen, so dass dieser Extender mit nur einem Netzteil (am Transmitter) aus kommt.
Selbstverständlich kann der Receiver auch über das (zweite) mitgelieferte Netzteil mit Strom versorgt werden.
Technische Daten: Videoverlängerung für Composite Video und Stereo-Audio mit Infrarot-Übertragung | |
---|---|
Videoeingang | |
Signaltyp | NTSC / PAL / SECAM Composite Video 1Vss |
Bandbreite | 100 MHz |
Scheinwiderstand | 75 Ohm (Ω) |
Anschluss/ Eingang | 1 x RCA (Cinch)-Buchse (gelb) für Composite Video Signal |
Audioeingang | |
Signaltyp | Stereo-Audio |
Bandbreite | 20 kHz, 0 dB |
Scheinwiderstand | 100 Ohm (Ω) |
Anschlüsse/ Eingänge | 2 x RCA (Cinch)-Buchse (weiß/ rot ) für Stereo-Audio Signal |
Videoausgang | |
Signaltyp | NTSC / PAL / SECAM Composite Video 1Vss |
Bandbreite | 100 MHz |
Scheinwiderstand | 75 Ohm (Ω) |
Anschluss/ Ausgang | 1 x RCA (Cinch)-Buchse (gelb) für Composite Video Signal |
Audioausgang | |
Signaltyp | Stereo-Audio |
Bandbreite | 20 kHz, 0 dB |
Scheinwiderstand | 100 Ohm (Ω) |
Anschlüsse/ Eingänge | 2 x RCA (Cinch)-Buchse (weiß/ rot ) für Stereo-Audio Signal |
Infrarot-Eingang | |
Signaltyp | 30 - 500 kHZ moduliertes IR |
Anschluss | 3,5mm-Klinkenstecker-Buchse |
Physikalische Eigenschaften |
|
Abmessung (B x L x H) | 85 x 84 x 35 mm (2.5" x 2.5" x 1.0") |
Gewicht | 0,9 kg (.25 lb) |
Artikelnummer | Beschreibung |
---|---|
HDC-VXS |
Video/Audio/IR Point-to-Point CAT5 Extender
|
HDC-VX-TXS |
Video/Audio/IR CAT5 Transmitter
|
HDC-VX-RXS |
Video/Audio/IR CAT5 Point-to-Point Receiver
|
