ATEN VM3909H
9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
Drucken
ATEN VanCryst™
9xHDMI In, 9xHDBaseT Out,
4K Echtzeit-Video-Umschaltung
unterbrechungsfreies Bilddaten-Streaming und eine stabile Signalübertragung
19"-fähig | RS232, IR u. Netzwerksteuerung, EDID wizard, 16 Verbindungsprofile
ATEN VM3909H: 9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
ATEN VM3909H: 9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
ATEN VM3909H: 9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
ATEN VM3909H: 9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
ATEN VM3909H: 9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
ATEN VM3909H: 9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion

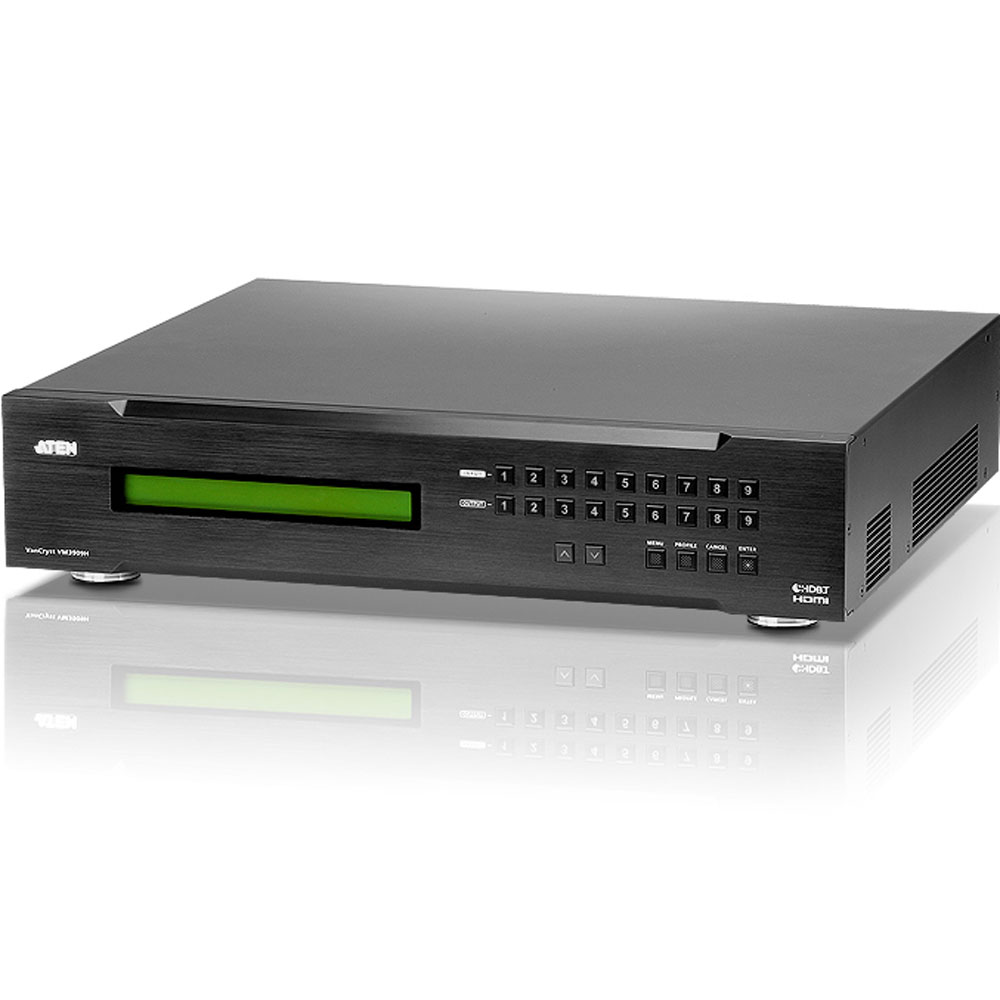

ATEN VM3909H
9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion

  • 9 HDMI Ein- und Ausgänge + 9 HDBaseT-Ausgänge
  • HDMI über Single Cat5e/6-Kabel
  • Videowallfinktion
  • SeamlessSwitching Technologie: Umschaltzeiten < 0,1 Sekunden
  • Skalierbar für unterschiedliche Auflösungen bis zu 4K mit 60Hz
  • Seriell, Infrarot und Netzwerksteuerung
  • EDID wizard
  • 18 Videowall- und Verbindungsprofile

Dieses Produkt ist End of Life (EOL) und wurde von ATEN vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

Artikelnummer: VM3909H
Der 9x9 4K Ultra HD HDMI HDBase-T Matrix Switch mit Scaler, Videowall-Funktion und SeamlessSwitching Technologie bietet 4K Echtzeit-Video-Umschaltung, RS232, IR u. Netzwerksteuerung uvm.
ATEN VanCryst™
9xHDMI In, 9xHDBaseT Out,
4K Echtzeit-Video-Umschaltung
unterbrechungsfreies Bilddaten-Streaming und eine stabile Signalübertragung
19"-fähig | RS232, IR u. Netzwerksteuerung, EDID wizard, 16 Verbindungsprofile

VM3909H Winner reddot Award 2015

Logos die das Produkt kennzeichnen
Allg. Produktbeschreibung

ATEN VM3909H: 9x9 4K HDBaseT Matrix Switch mit Scaler, Videowall-Funktion und SeamlessSwitching Technologie (VanCryst by ATEN)

Mit dem VM3909H bringt ATEN eine 4K HDBaseT Videomatrix mit Skalier- und Videowall-Funktion auf den Markt, die mit der rasanten Entwicklung im Bereich der HDBaseT-Technologie Schritt hält.
Die Videowall-Funktion der VM3909H ist nur über die HDBaseT-Ausgänge - mit dem HDBaseT Receiver VE805R - verfügbar.


Der Ultra-HD HDMI HDBaseT Matrix Switch VM3909H von ATEN erweitert die Übertragungswege von unkoprimierten 4K / Full HD Digital-Video, Audio- und Infrarot-Signalen sowie der Stromversorgung via "Power over HDBaseT" über ein einzelnes Cat 6a-Kabel auf bis zu 40 / 70 Meter.

In Kombination mit dem HDBase-T Lite Empfänger ATEN VE805R unterstützt dieser 4K HDBaseT Matrix Switch das Umschalten in Echtzeit (Seamless Switching) wie auch die Videowand-Funktionalität über große Entfernungen  (bis zu 70 Meter) hinweg.



HDBaseT Matrix mit Seamless Switch ™ Technologie
In der Videokreuzschiene VM3909H verwendet ATEN einen FPGA Grafikprozessor um einen kontinuierliche Video-Stream zu liefern. Nur dieser garantiert das Umschalten < 0,1 Sekunden, die Echtzeitsteuerung und eine stabile Signalübertragung für alle HDMI-Quellen.

Die Videowall-Funktionalität des VM3909H ermöglicht es Ihnen, 18 Videowand Profile für benutzerdefinierte Bildschirmlayouts über eine einfach zu bedienende Web-Oberfläche zu erstellen.



HDMI Matrix Switch mit Power over HDBaseT (PoH)
Die Power over HDBaseT (PoH) Funktion der VM3909H bietet Ihnen nicht  nur die Möglichkeit Ultra-HD Videos, Audio- und Infrarot-Signale über Entfernungen von bis zu 70 Meter zu verlängern, sondern auch die wunderbare Möglichkeit die HDBaseT-Lite Empfänger ATEN VE802R Empfängern über das Cat 5e-Kabel mit der notwendigen Spannung zu versorgen, so dass Sie kein zusätzliches Netzteil am HDBaseT-Receiver benötigen.
Die Unterstützung der "Power over HDBaseT Funktion" reduziert den den Installationsaufwand und hilft dabei Kosten bei der Installation und Wartung zu sparen.



Bi-direktionale IR-Kanäle
Die HDMI/ HDBaseT Videomatrix ATEN VM3909H besitzt 9 bidirektionale IR-Ports und unterstützt dadurch die Übertragung Bi-direktionaler IR-Signale, so dass Sie alle angeschlossenen A/V Quellen lokal an diesem 4K Matrix Switch oder remotly - aus der Ferne von jedem Display aus - über die HDBaseT-Verbindung aus bedienen können.
Dieser Ultra HD Video Matrix Switch kann ganz nach Ihren Vorlieben und Bedürfnissen installiert und bedient werden und bietet Ihnen eine einfache und flexible Möglichkeit verschiedende HDMI-Quellen und -Displays zu verwalten.

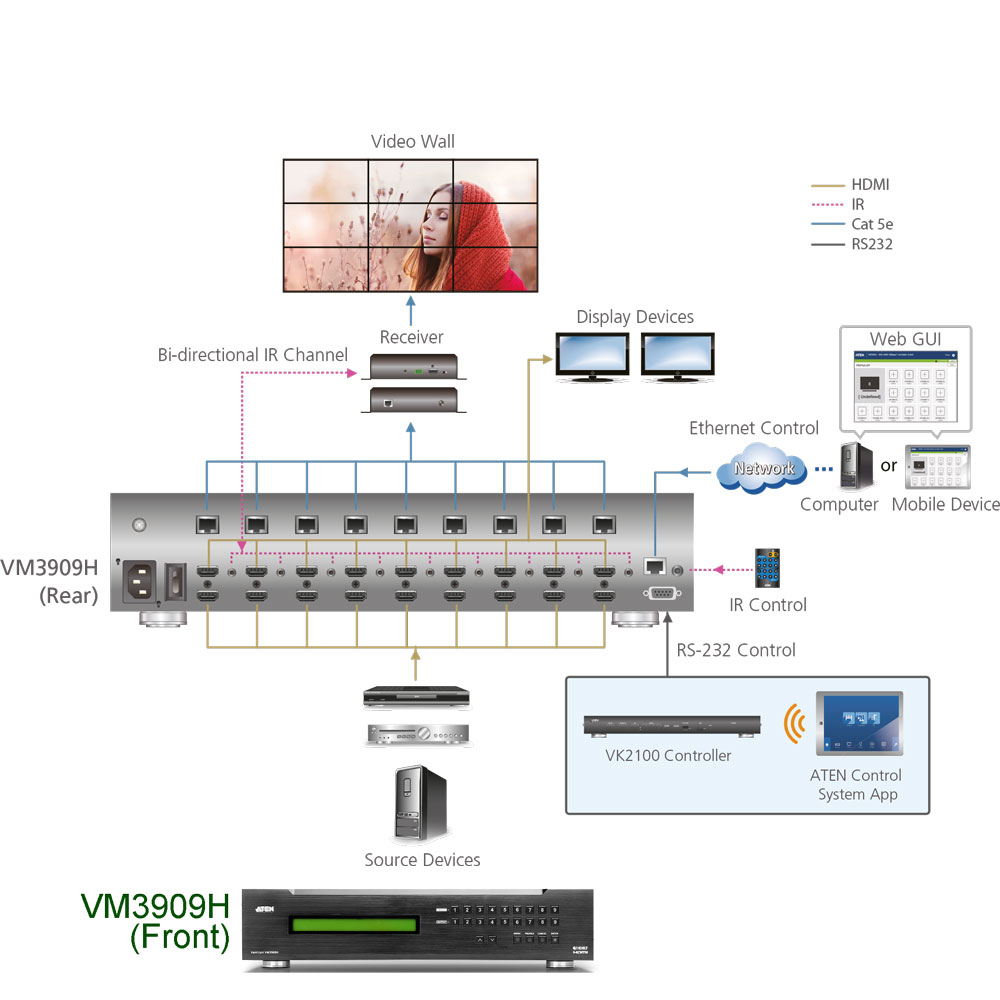

Flexible Videowall-Installationen über HDBaseT
Wie schon erwähnt kann die VM3909H in Kombination mit den VE805R Videowände über HDBaseT erstellen und mit dem nötigen Ultra hochauslösenden Videoinhalten versorgen.
Über ein einfach zu bedienendes Web-GUI können Sie schnell flexible Video Wall Layouts erstellen und bis zu 18 verschiedene Videowand Profile abspeichern.
Dabei können bspw. das Signal eines HDMI-Eingangs auf 4 Bildschirmen, das Signal eines weiteren HDMI-Eingangs auf 3 Bildschirmen und das Signal eines dritten HDMI-Eingangs auf zwei Bildschirmen darstellen. Selbstverständlich können Sie auch ein Videobild auf allen 9 Bildschirmen - und somit auf der gesammten Videwall - darstellen.



Features des 9x9 4K HDBaseT-Lite Matrix Switch VM3909H von ATEN auf einen Blick

  • 9x HDMI Einänge
  • 9x HDMI Ausgänge

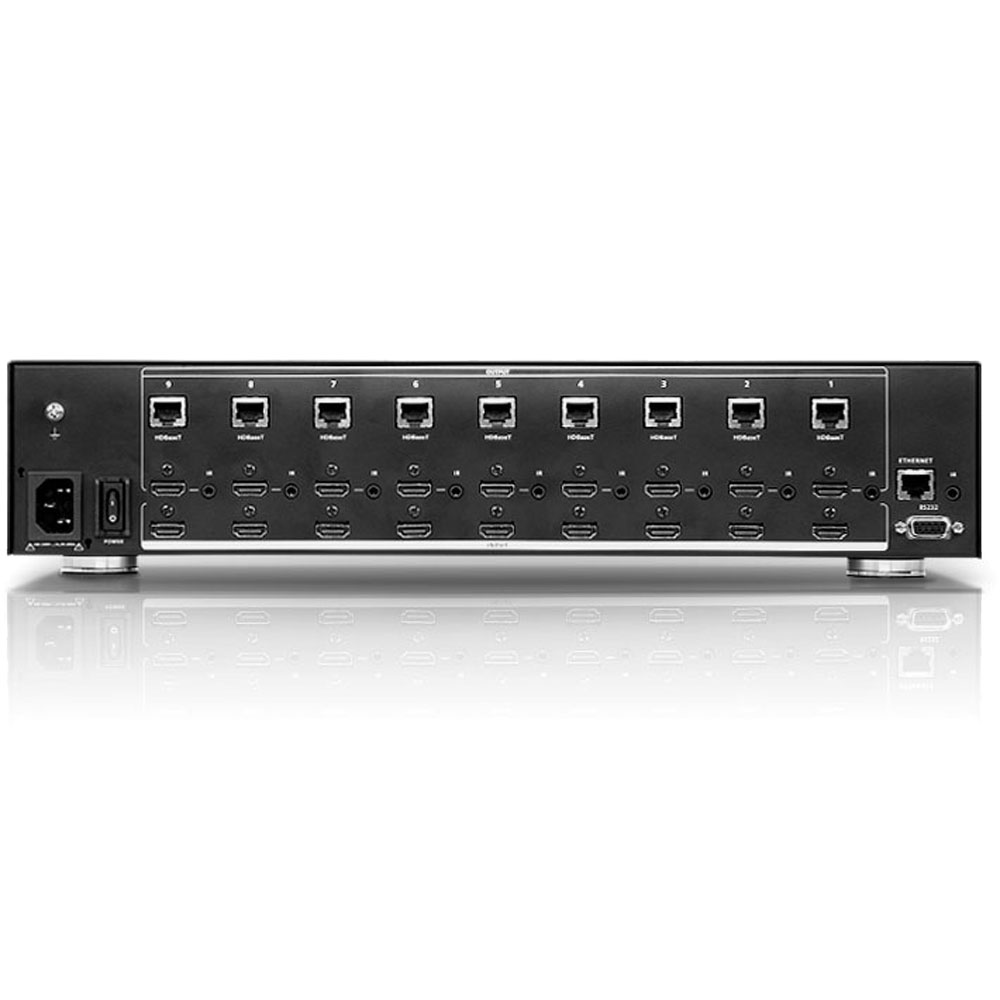

  • 9x HDBase-T Ausgänge (RJ-45 Port)
  • HDMI Single über große Entfernungen via Cat5e/6/6a-Kabel
  • HDBaseT Connectivity: Verbindet bis zu 9 Displays über je ein  einzelnes CAT 5e/6/6a-Kabel
  • HDBaseT AntiJamming: Verhindert Signalstörungen während der Übertragung qualitativ hochwertiger Videoinhalte über große Entfernungen
  • Power over HDBaseT (PoH): Versorgt kompatible Empfänger (Receiver) mit der nötigen Spannung über das Cat-Kabel über das auch die Videoinhalte übertragen werden. */**
  • Videowallfinktion: Erstellen Sie individuelle Videowand-Layouts über ein intuitives Web-GUI *
  • SeamlessSwitching Technologie: Umschaltzeiten < 0,1 Sekunden
    ATENs FPGA Engine liefert vereint unterschiedliche Video-Formate, liefert einen kontinuierlichen Video-Stream, ermöglicht das Umschalten in Echtzeit und sorgt für eine stabile Signalübertragung *
  • Skalierbar für unterschiedliche Auflösungen bis zu 4K

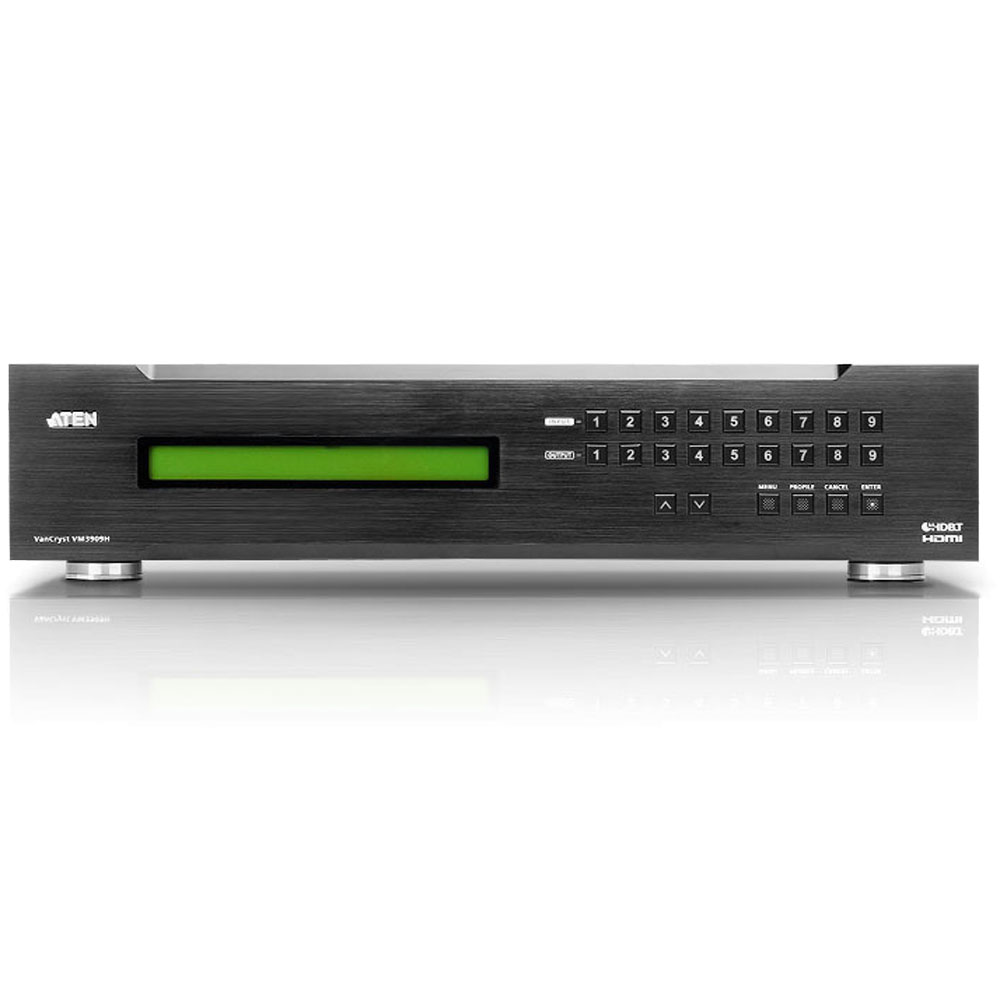

  • Multiple Steuerungsmethoden: Fronseitige Tasten, Seriell (RS232), Infrarot und Ethernet-Netzwerksteuerung (Telnet und Web-GUI)
  • EDID wizard - EDID Expert™: Integrierter EDID wizard, der die immer die optimale EDID-Einstellungen wählt, damit Sie jederzeit die bestmögliche Video-Auflösung (auch bei verschiedenen Bildschirmen) erhalten.
  • 18 Videowall- und Verbindungsprofile
  • Bi-direktionales IR: Unterstützung von bi-direktioneler Infrarot-Übertragung im vollen IR-Frequenzbereich von 30 kHz bis 60kHz (das im Lieferumfang enthaltene IR-Empfänger-Kabel unterstützt nur den Frequenzbereich von 30 kHz bis 56 kHz)
  • Unterstütz ATEN LockPro™ (HDMI-Kabelsicherung): ATEN LockPro™ sicher HDMI-Kabel gegen versehentliches Herausrutschen.
  • Firmware Upgrade möglich
  • Rack-Mount-Design: VM3909H ist in 2 HE im 19"-Rack montierbar.

Verwenden Sie den 9x9 4K HDBase-T Matrix Switch mit Scaler ATEM VM3909H um eine Multimedia Videowand zu installieren und kombinieren Sie ihn mit dem HDBase-T Lite Empfänger ATEN VE805R um die Videowall- und SeamlessSwitching-Funktion zu aktivieren.



Die ATEN VM3909H bietet Flexibilität mit zuverlässiger Signalverteilung!
Durch die verschiedenen Steuermöglichkeiten - über frontseitige Tasten sowie über IR-, RS-232- oder Ethernet- (Telnet / Web-GUI) Verbindungen -,  der Übertragung von Ultra HD Inhalten über HDBaseT und der PoH Unterstützung ist der HDBaseT Matrix Switch VM3909H aktuell einer der nachgefragtesten 4K Switche mit Saklier- und Videowall-Funktion auf dem Markt.



Kompatible HDBaseT Receiver für ATEN VM3909H

ReceiverMax. ReichweiteIR4KSeamless SwitchVideo WallPoH
VE801R 70 m *** - - - -
VE802R 70 m *** - -
VE805R (mit Scaler) 70 m *** - -
VE812R 70 m - - - -
VE814R 70 m - - - -
VE601R 70 m *** - - - - -
  • * Die Seamless Switching-, Videowall- und PoH-Funktion sind nur mit komplatibeln HDBaseT- Receivern verfügbar
  • ** Die VM3909H kann bis zu 15,4 W bei 54 VDC pro Port und 75 Watt insgesamt bereitstellen.
  • *** Für die Übertragung über Distanzen bis 70 Meter ist ein CAT 6a Ethernetkabel erforderlich
Spezifikation

Technische Daten des Matrix Switch ATEN VM3909H

Technische Daten ATEN VM3909H
9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
Video Eingänge
Schitstellen 9 x HDMI Buchse Typ A
Impedance 100 Ω
Max. HDMI Kabellänge 1,8 m
Video Ausgänge
HDMI 9 x HDMI Buchse Typ A
HDBaseT 9 x RJ-45 Buchse (HDBaseT Klasse B)
Impedance 100 Ω
Max. Reichweite HDMI: Bis zu 15 Meter
HDBaseT (Class B):
4K bis zu 35 m (Cat 5e/6) / 40 m (Cat 6a)
1080p bis zu 60 m (Cat 5e/6) / 70 m (Cat 6a)
Video
Max. Datenrate 10,2 GBit/s (3,4 GBit/s je Grafikkanal)
Max. Pixel Clock/ Pixeltakt 340 MHz
Kompatiblität HDMI (3D, Deep Color, 4K);
HDCP 1.4 Kompatibel
Consumer Electronic Control (CEC)
HDBaseT Kompatibel
Max. Auflösung Bis zu 4K @60 Hz (4:2:0); 4K @30Hz (4:4:4)
Bis 4096 x 2160 / 3840 x 2160 bei 60 Hzv(4:2:0); 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)
Maximale Reichweite Bis zu 70 m *
Steuerung
RS-232 Anschluss: 1 x DB-9 Buchse
Baud Rate und Protokol: Baud Rate: 19200, Datenbits (Data Bits): 8, Stoppbit: 1, Parität (Parity): Nein, lusskontrolle (Flow Control): Nein
Infrarot 9 x 3,5 mm Klinkenbuchse (Mini Stereo)
30 bis 60 KHz: Full Range Transmission (Übertragung über die gesamte Bandbreite)
Ethernet 1 x RJ-45 Buchse
EDID Settings/ EDID-Einstellungen
EDID Mode/ EDID-Modus : Default / Port1 / Remix / Customized
Standard / Port 1 / Remix / Angepasst (unterstützt EDID-Assistenten)
Strom
Stromanschluss 1 x 3-poliger Universall AC-Anschluss: 100 bis 240 VAC; 50-60 Hz; 1.0A
Leitungsaufnahme 134,4 W bei 110 VAC
Umgebungsbedingungen
Betriebstemperatur 0 – 50ºC
Lagertemperadtur -20–60ºC
Luftfeuchte 0 – 80% relative Luftfeuchtigkeit (nicht kondensieren)
Physische Eigenschaften
Gehäuse Metal
Gewicht 7,33 kg
Abmessungen 43,24 x 38,23 x 8,80 cm (19", 2HE)

Kompatible HDBaseT Receiver für ATEN VM3909H

ReceiverMax. ReichweiteIR4KSeamless SwitchVideo WallPoH
VE801R 70 m * - - - -
VE802R 70 m * - -
VE805R (mit Scaler) 70 m * - -
VE812R 70 m - - - -
VE814R 70 m - - - -
VE601R 70 m * - - - - -

* Für die Übertragung über Distanzen bis 70 Meter ist ein CAT 6a Ethernetkabel erforderlich

Downloads

Kompatible HDBaseT Receiver für ATEN VM3909H

ReceiverMax. ReichweiteIR4KSeamless SwitchVideo WallPoH
VE801R 70 m * - - - -
VE802R 70 m * - -
VE805R (mit Scaler) 70 m * - -
VE812R 70 m - - - -
VE814R 70 m - - - -
VE601R 70 m * - - - - -

* Für die Übertragung über Distanzen bis 70 Meter ist ein CAT 6a Ethernetkabel erforderlich

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des Matrix Switch ATEN VM3909H

Technische Daten ATEN VM3909H
9x9 Ultra HD HDMI-HDBaseT Matrix mit Videowall- & Skalierfunktion
Video Eingänge
Schitstellen 9 x HDMI Buchse Typ A
Impedance 100 Ω
Max. HDMI Kabellänge 1,8 m
Video Ausgänge
HDMI 9 x HDMI Buchse Typ A
HDBaseT 9 x RJ-45 Buchse (HDBaseT Klasse B)
Impedance 100 Ω
Max. Reichweite HDMI: Bis zu 15 Meter
HDBaseT (Class B):
4K bis zu 35 m (Cat 5e/6) / 40 m (Cat 6a)
1080p bis zu 60 m (Cat 5e/6) / 70 m (Cat 6a)
Video
Max. Datenrate 10,2 GBit/s (3,4 GBit/s je Grafikkanal)
Max. Pixel Clock/ Pixeltakt 340 MHz
Kompatiblität HDMI (3D, Deep Color, 4K);
HDCP 1.4 Kompatibel
Consumer Electronic Control (CEC)
HDBaseT Kompatibel
Max. Auflösung Bis zu 4K @60 Hz (4:2:0); 4K @30Hz (4:4:4)
Bis 4096 x 2160 / 3840 x 2160 bei 60 Hzv(4:2:0); 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4)
Maximale Reichweite Bis zu 70 m *
Steuerung
RS-232 Anschluss: 1 x DB-9 Buchse
Baud Rate und Protokol: Baud Rate: 19200, Datenbits (Data Bits): 8, Stoppbit: 1, Parität (Parity): Nein, lusskontrolle (Flow Control): Nein
Infrarot 9 x 3,5 mm Klinkenbuchse (Mini Stereo)
30 bis 60 KHz: Full Range Transmission (Übertragung über die gesamte Bandbreite)
Ethernet 1 x RJ-45 Buchse
EDID Settings/ EDID-Einstellungen
EDID Mode/ EDID-Modus : Default / Port1 / Remix / Customized
Standard / Port 1 / Remix / Angepasst (unterstützt EDID-Assistenten)
Strom
Stromanschluss 1 x 3-poliger Universall AC-Anschluss: 100 bis 240 VAC; 50-60 Hz; 1.0A
Leitungsaufnahme 134,4 W bei 110 VAC
Umgebungsbedingungen
Betriebstemperatur 0 – 50ºC
Lagertemperadtur -20–60ºC
Luftfeuchte 0 – 80% relative Luftfeuchtigkeit (nicht kondensieren)
Physische Eigenschaften
Gehäuse Metal
Gewicht 7,33 kg
Abmessungen 43,24 x 38,23 x 8,80 cm (19", 2HE)

Kompatible HDBaseT Receiver für ATEN VM3909H

ReceiverMax. ReichweiteIR4KSeamless SwitchVideo WallPoH
VE801R 70 m * - - - -
VE802R 70 m * - -
VE805R (mit Scaler) 70 m * - -
VE812R 70 m - - - -
VE814R 70 m - - - -
VE601R 70 m * - - - - -

* Für die Übertragung über Distanzen bis 70 Meter ist ein CAT 6a Ethernetkabel erforderlich
