aavara PCE122IR
HDMI over Coax Extender-Set
mit IR Pass-Thru
Drucken
HDMI Extender/Splitter: 1080p HDMI-Signale über ein einzelnes Koaxkabel bis zu 120m verlängern | 5x kaskadierbar
videotechnik_hdmi-over-coax-extender_aavara_pce122ir
videotechnik_hdmi-over-coax-extender_aavara_pce122ir_02
videotechnik_hdmi-over-coax-extender_aavara_pce122ir_dia
videotechnik_hdmi-over-coax-extender_aavara_pce122ir_logos
videotechnik_hdmi-over-coax-extender_aavara_pce122ir-s
videotechnik_hdmi-over-coax-extender_aavara_pce122ir-r

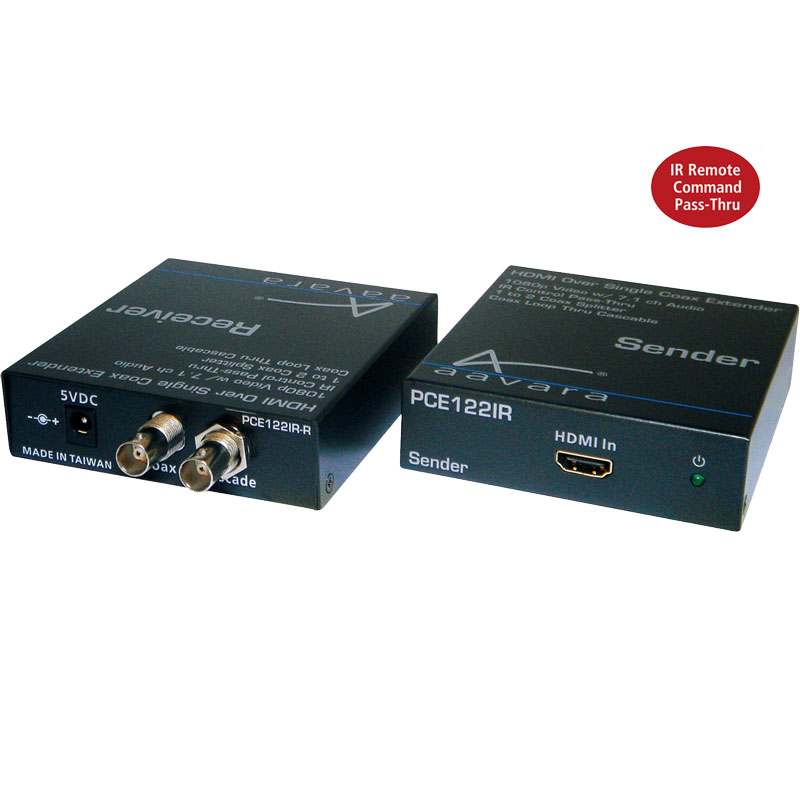

aavara PCE122IR
HDMI over Coax Extender-Set
mit IR Pass-Thru

  • 1080p HDMI bis zu 120m über ein Koaxialkabel (230m mit 720p)
  • 5fach kaskadierbar - 1080p bis zu 600m
  • 1 auf 2 HDMI Splitter integriert
  • IR Pass Thru

Dieses Produkt ist End of Life (EOL) und wurde von aavara vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

Artikelnummer: PCE122IR
Persönliche Beratung zum Produkt: PCE122IR
HDMI Extender/Splitter: 1080p HDMI-Signale über ein einzelnes Koaxkabel bis zu 120m verlängern | 5x kaskadierbar
Allg. Produktbeschreibung

aavara PCE122IR: HDMI über Koax Verlängerungs-SET mit IR Pass−Thru

Mit der HDMI über Koax-Verlängerung PCE122IR von aavara können Sie HDMI-Signale mit einer Videoauflösung von 1080p (FullHD) über eine Enfernung von bis zu 120 Meter verlängern.

HDMI-Koax-Extender mit IR Pass-Thru
Der HDMI Extender PCE122IR ersetzt den beliebten HDMI-Koax-Extender PCE122. Dem entsprechend verfügt er über alle Features, die auch schon der PCE122 besaß, zudem kann der PCE122IR dank der integrierten IR-Pass-Thru-Technologie (IR Remote Command Pass Thru) Infrarot Signale einer Fernbedienung von der Senke/ dem HDMI-Koax-Receiver (PCE122IR-R) über das Koaxialkabel zum Transmitter (PCE122IR-S) und von dort weiter zur HDMI-Quelle übertragen.
Dieses ermöglicht es Ihnen die Quelle/ das Abspielgerät von dem weit entfernten Anzeigepunkt aus zu bedienen, ohne dass hierfür eine zusätzliche Leitung benötigt wird - es genügt ein RG6 Koax-Kabel um die HDMI- und die 38 kHz IR-Signale über eine Entfernung von bis zu 230 Meter (120 Meter mit 1080p) zu verlängern.



HDMI Verlängerung und 2-fach HDMI-Verteiler in Einem
Die Sendereinheit PCE122IR-S des HDMI-Koax-Extender-Sets PCE122IR von aavara ist zugelich ein 1auf2 HDMI-Splitter und besitzt zwei BNC-Ausgänge. Der aavara PCE122IR-S verteilt das HDMI-Signal in FullHD-Qualität (über je ein Koaxial-Kabel) an bis zu zwei Senken gleichzeitig. Die Empfangseinheit PCE122IR-R besitzt neben der HDMI-Ausgangsbuchse und den BNC-Koax-Eingang einen Cascade-Port, so dass der HDMI-über-Koax Extender/Splitter PCE122IR kaskadiarbar ist.



5-fach kaskadierbarer HDMI-über-Koax Extender
Durch den im HDMI-Receiver integrierten Cascade-Port kann der HDMI Extender PCE122IR in einer (5-fach) Kaskade installiert werden, so dass Sie das HDMI-Signal mit einer Auflösung von bis zu 1080p (FullHD)

  • über eine Strecke von insgesamt 600 Meter verlängern und
  • an bis zu 10 Displays gleichzeit verteilen können.

PCE122IR: HDMI-Extender zur einfachen und flexiblen Systeminstallation

Die Koaxkabel werden über handelsübliche BNC-Stecker an den PCE122IR angeschlossen, dieses garantiert Ihnen zum einen eine solide Koaxialkabel-Verbindung, die gegen Vibrationen und wackelnde oder herausrutschende Stecker immun ist, und zum anderen weitgehende Kompatibilität da auf proprietäre Steckerverbindungen verzichtet wurde. Zudem ist im Lieferumfang ein F auf BNC-Adapter enthalten, so dass Sie bereits vorhandene Koaxkabel mit F-Stecker problemlos weiterverwenden können.
Durch die schon erwähnte Möglichkeit der Kaskadierung können Sie das Extendersystem PCE122IR flexibel an Ihre Anforderungen anpassen und auf bis zu 10 Anzeige-Punkte erweitern, wobei sich die am weitesten entfernten Displays bis zu 1150 Meter (600 Meter mit 1080p) von der HDMI-Quelle entfernt befinden können.



Features des aavara PCE122IR auf einen Blick

  • Broadcast-Coax Übertragung mit IR Remote Command Pass-Thru, für Ultra High Quality-Video
  • 1080p HDMI-Signale über 120 m lange Strecken über ein einzelnes RG6U Coax-Kabel verlängern
  • 230 Meter HDMI Extender bei 720p
  • Für den Innen-und Außeneinsatz geeignet
  • Sender mit integriertem 1 auf 2 HDMI Splitter zum Verbinden von zwei Empfängern über je ein Koaxkabel
  • PCE122IR-R: Receiver mit integriertem Cascade-Port für Multi-Layer Kaskaden
    Für Ultra-Langstrecken 1080p Videoübertragung und Multiple- TV-Geräte, Monitore und Projektoren
  • Built-in 1 auf 2 HDMI-Koaxial-Splitter in der Sendereinheit (PCE122IR-S) und koaxialer Cascade-Ausgang in der Empfängerseinheit (PCE122IR-R) für größt mögliche Flexibilität
  • Adapter für F- auf BNC-Stecker im Lieferumfang enthalten, so dass Koaxialkabel mit F-Stecker problemlos angeschlossen werden können.
  • BNC-Anschluss für ein festsitzendes Koaxialkabel - immun gegen Vibrationen und sicher gegen Herausrutschen
  • HDMI v1.3b und HDCP-konform
  • 7.1 Ch. Audio Übertragung
  • Integrierte IR-Pass-Thru-Technologie (IR Remote Command Pass Thru) - 38KHz IR Control Signal Pass-Thru
  • Unterstütz HDMI 10-bit Deep Color
  • Einfach zu installieren und einfach zu bedienen:
    Stressfreie und einfache Plug-n-Play Installation innerhalb von Sekunden
  • Kompatibel mit aavara PCE122

Zusammenfassung:

  • Verlängern Sie Ihr HDMI-Signal an einen oder mehrere HDTVs über ein einziges Koaxialkabel.
  • Dieser HDMI-Koax-Extender ermöglicht einfache HDMI Installation über eine längere Distanz.
  • Die HDMI-Verlängerung PCE122IR erweitert den Übertragungsweg zwischen Ihrem HDMI-Bildschirm und der HDMI-Signalquelle auf bis zu 230 m über ein herkömmliches Koaxialkabel (nicht im Lieferumfang).
  • Die Bildqualität nimmt hierbei keinen Schaden, es wird auch noch nach 120 m die Full HD-Auflösung (1080p) erreicht bzw. 720p bei einem Übertragungsweg von bis zu 230 m.
Spezifikation

Technische Daten des HDMI-über-Koax Extender-Sets mit integriertem 2fach Splitter und IR Pass-Thru: aavara PCE122IR

  • HDMI Spezifikation: 1.3b Kompatibel
  • DVI kompatibel
  • HDCP Spezifikation: 1.2 Kompatibel
  • Video Bandbreite 2,97 Gb/s Datenrate
  • Anschlüsse am Sender: Stromversorgung, HDMI-Eingang (Type A), 2x Coax BNC (1 auf 2 HDMI-Splitter)
  • Anschlüsse am Empfänger: Stromversorgung, HDMI-Ausgang (Type A), 1x Coax BNC-Eingang, 1x Coax BNC-Ausgang (Cascade-Port)
  • HDMI Video Auflösungen (Eingang): 720p, 1080i, 1080p
  • HDMI PC Auflösungen: Bis zu 1920x1080 @ 50/60Hz (1280x720 und 1920x1080)
  • DVI PC Auflösungen: Bis zu 1920x1080 @ 50/60Hz (1280x720 und 1920x1080)
    (DVI zu HDMI Adapter nicht im Lieferumfang enthalten)
  • HDMI Video Auflösungen (Ausgang): 720p, 1080i, 1080p
  • Extender Modus - Übertragungslänge:
    • Bis zu 120 Meter mit 1080p über ein doppelt oder vierfach geschirmtes RG6U Koaxilakabel (3GHz zertifiziert)
    • Bis zu 230 Meter mit 720p über ein doppelt oder vierfach geschirmtes RG6U Koaxilakabel (3GHz zertifiziert)
  • 5-fach Kaskadierbar (Übertragungslänge):
    • Bis zu 600 Meter mit 1080p über doppelt oder vierfach geschirmte RG6U Koaxilakabel (3GHz zertifiziert)
    • Bis zu 1150 Meter mit 720p über ein doppelt oder vierfach geschirmte RG6U Koaxilakabel (3GHz zertifiziert)
  • Broadcaster Modus:
    • Sender zum Empfänger (Piont-to-Point): HDMI via Koaxialkabel,
    • Ein Sender auf mehrere Empfänger (bis zu 10) (Displays/TVs/ Projectoren) (One-to-Many)
  • IR Control Pass Thru: 38 KHz - Infrarot Rückkanal  - auch im 1 to Many Broadcaster Modus - zur Bedienung der Videoquelle über vorhandene Fernbedienungen
  • Kompatibel mit aavara PCE122

Zulässige Umgebungsbedingungen:

  • Temperatur: 0  bis 40ºC
  • Luftfeuchte: 5% bis 85% relative Luftfeuchtigkeit, nicht kondensierend

Weiteres:

  • Stromaufnahme: 5W (max)
  • Mitgelieferte Steckernetzteile: DC 5V/2A
  • Metallgehäuse
  • Abmessungen: 92,4 x 117,8 x 29 mm (jeweils Sender und Empfänger)
  • Gewicht: jeweils 249 g

Features des aavara PCE122IR auf einen Blick

  • Broadcast-Coax Übertragung mit IR Remote Command Pass-Thru, für Ultra High Quality-Video
  • 1080p HDMI-Signale über 120 m lange Strecken über ein einzelnes RG6U Coax-Kabel verlängern
  • 230 Meter HDMI Extender bei 720p
  • Für den Innen-und Außeneinsatz geeignet
  • Sender mit integriertem 1 auf 2 HDMI Splitter zum Verbinden von zwei Empfängern über je ein Koaxkabel
  • PCE122IR-R: Receiver mit integriertem Cascade-Port für Multi-Layer Kaskaden
    Für Ultra-Langstrecken 1080p Videoübertragung und Multiple- TV-Geräte, Monitore und Projektoren
  • Built-in 1 auf 2 HDMI-Koaxial-Splitter in der Sendereinheit (PCE122IR-S) und koaxialer Cascade-Ausgang in der Empfängerseinheit (PCE122IR-R) für größt mögliche Flexibilität
  • Adapter für F- auf BNC-Stecker im Lieferumfang enthalten, so dass Koaxialkabel mit F-Stecker problemlos angeschlossen werden können.
  • BNC-Anschluss für ein festsitzendes Koaxialkabel - immun gegen Vibrationen und sicher gegen Herausrutschen
  • 7.1 Ch. Audio-Übertragung
  • Integrierte IR-Pass-Thru-Technologie (IR Remote Command Pass Thru) - 38KHz IR Control Signal Pass-Thru
  • Unterstütz HDMI 10-bit Deep Color
  • Einfach zu installieren und einfach zu bedienen:
    Stressfreie und einfache Plug-n-Play Installation innerhalb von Sekunden
  • Kompatibel mit aavara PCE122

Lieferumfang des HDMI über Koax Extender-Sets PCE122IR

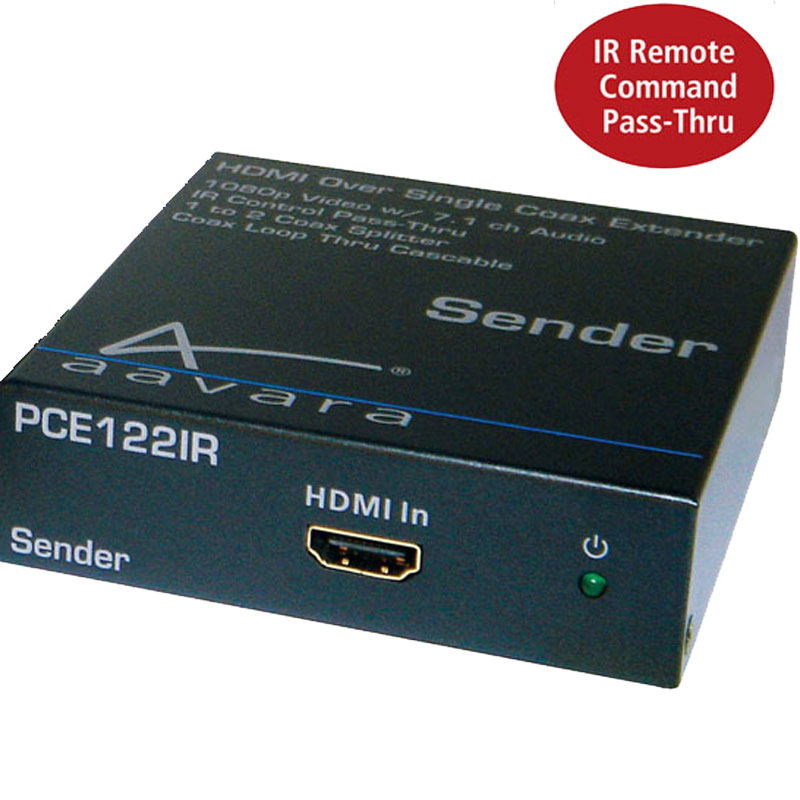

  • 1x PCE122IR-S: 1080p HDMI-Koax-Broadcaster Sender (Transmitter)
  • 1x PCE122IR-R: 1080p HDMI-Koax-Empfänger (Receiver)
  • 2x 5V DC Adapter
  • 1x IR Emitter Cable
  • 1x IR Receiver Cable
  • 1x F- auf BNC Adapter (75 Ω)
  • 1x Quick Start Guide
  • 1x Bedienungsanleitung / Usermanual

aavara PCE122IR: HDMI über Koax Verlängerungs-SET mit IR Pass−Thru

Mit der HDMI über Koax-Verlängerung PCE122IR von aavara können Sie HDMI-Signale mit einer Videoauflösung von 1080p (FullHD) über eine Enfernung von bis zu 120 meter verlängern.

HDMI-Koax-Extender mit IR Pass-Thru
Der HDMI Extender PCE122IR ersetzt den beliebten HDMI-Koax-Extender PCE122. Dem entsprechend verfügt er über alle Features, die auch schon der PCE122 besaß, zudem kann der PCE122IR dank der integrierten IR-Pass-Thru-Technologie (IR Remote Command Pass Thru) Infrarot Signale einer Fernbedienung von der Senke/ dem HDMI-Koax-Receiver (PCE122IR-R) über das Koaxialkabel zum Transmitter (PCE122IR-S) und von dort weiter zur HDMI-Quelle übertragen.
Dieses ermöglicht es Ihnen die Quelle/ das Abspielgerät von dem weit entfernten Anzeigepunkt aus zu bedienen, ohne das hierfür eine zusätzliche Leitung benötigt wird - es genügt ein RG6 Koax-Kabel um die HDMI- und die 38 kHz IR-Signale über eine Entfernung von bis zu 230 Meter (120 Meter mit 1080p) zu verlängern.



HDMI Verlängerung und 2fach HDMI-Verteiler in einen Gerät
Die Sendereinheit PCE122IR-S des HDMI-Koax-Extender-Sets PCE122IR von aavara ist zugelich ein 1auf2 HDMI-Splitter und besitzt zwei BNC-Ausgänge. Der aavara PCE122IR-S verteilt das HDMI-Signal in FullHD-Qualität (über je ein Koaxial-Kabel) an bis zu zwei Senken gleichzeitig. Die Empfangseinheit PCE122IR-S besitzt neben der HDMI-Ausgangsbuchse und den BNC-Koax-Eingang einen Cascade-Port, so dass der HDMI-über-Koax Extender/Splitter PCE122IR kaskadiarbar ist.



5fach kaskadierbarer HDMI-über-Koax Extender
Durch den im HDMI-Receiver integrierten Cascade-Port kann der HDMI Extender PCE122IR in einer (5-fach) Kaskade installiert werden, so dass Sie das HDMI-Signal mit einer Auflösung von bis zu 1080p (FullHD)

  • über eine Strecke von insgesamt 600 Meter verlängern und
  • an bis zu 10 Displays gleichzeit verteilen können.

PCE122IR: HDMI-Extender zur einfachen und flexiblen Systeminstallation

Die Koaxkabel werden über handelsübliche BNC-Stecker an den PCE122IR angeschlossen, dieses garantiert Ihnen zum einen eine solide Koaxialkabel-Verbindung, die gegen Vibrationen und wackelnde oder herausrutschende Stecker immun ist, und zum anderen weitgehende Kompatibilität da auf proprietäre Steckerverbindungen verzichtet wurde. Zudem ist im Lieferumfang ein F auf BNC-Adapter enthalten, so dass Sie bereits vorhandene Koaxkabel mit F-Stecker problemlos weiterverwenden können.
Durch die schon erwähnte Möglichkeit der Kaskadierung können Sie das Extendersystem PCE122IR flexibel an Ihre Anforderungen anpassen und auf bis zu 10 Anzeige Punkte erweitern, wo bei sich die am weitesten entfernten Displays bis zu 1150 Meter (600 Meter mit 1080p) von der HDMI-Quelle entfernt befinden können.

Gesucht wird auch nach: avara, 2fach, 2-fach, zweifach, HDMI Extender (Verlängerung) über Koax-Kabel 100 m 1920 x 1080 Pixel

Installationshinweise

Installation und Einrichtung der HDMI-über-Koax Verlängerung/ Verteilung



PCE122IR: HDMI-Verlängerung in einer Point-to-Point Installation:

Ein HDMI-über-Koax-Sender und HDMI-über-Koax-Receiver

  • Verbinden Sie Ihre HDMI-Quelle via HDMI-Kabel mit dem HDMI-Eingangs-Port des Senders PCE122IR-S dieser HDMI-Koax-Verlängerung.
  • Verbinden Sie den Sender PCE122IR-S via 75 Ohm RG6U Coax-Kabel mit dem Empfänger PCE122IR-R
    • Dazu stecken Sie bitte das eine Ende des Koaxkabels in den mit "Coax 1/ Output 1" bezeichneten Ausgang des HDMI-Transmitters PCE122IR-S und das andere Ende in den mit "Coax In" bezeichneten Eingang des HDMI-Receivers PCE122IR-R.
  • Verbinden Sie Ihre HDMI-Senke (TV-Gerät, Display/ Monitor oder Beamer/ Projektor) via HDMI-Kabel mit dem HDMI-Ausgangs-Port des Empfängers PCE122IR-R dieser HDMI-Koax-Verlängerung.
  • Für die Nutzung des IR Pass Thru:
    Stecken Sie das IR-Emitter-Kabel in den mit "IR Emitter" bezeichnenten Port des Senders und platzieren das andere Ende am IR-Receiver-Fenster der Videoquelle.
    Stecken Sie das IR-Receiver-Kabel in den mit "IR-Receiver" bezeichneten Port des HDMI-Koax-Receivers PCE122IR-R und platzieren das Ende an der IR-Remote-Location.
  • Verbinden Sie beide Einheiten (Sender und Empfänger) des HDMI-über-Koax-Extenders mit den mitgelieferten Netzteilen.
  • Schalten Sie zunächst das HDTV Display und den Receiver PCE122IR-R und anschließend die Videoquelle und den den Transmitter PCE122IR-S ein.

PCE122IR: HDMI-Verlängerung in einer Point-to-Many Installation:

Ein HDMI-über-Koax-Sender mehrere HDMI-über-Koax-Receiver

  • Cascade Mode
  • Verbinden Sie Ihre HDMI-Quelle via HDMI-Kabel mit dem HDMI-Eingangs-Port des Senders PCE122IR-S dieser HDMI-Koax-Verlängerung.
  • Verbinden Sie den Sender PCE122IR-S via 75 Ohm RG6U Coax-Kabel mit den Empfängern PCE122IR-R
    • Dazu stecken Sie bitte das eine Ende des Koaxkabels in den mit "Coax 1/ Output 1" bezeichneten Ausgang des HDMI-Transmitters PCE122IR-S und das andere Ende in den mit "Coax In" bezeichneten Eingang des HDMI-Receivers PCE122IR-R.
    • Anschließend stecken Sie bitte ein weiteres 75 Ohm RG6U Coax-Kabel in den mit "Cascade" bezeichneten Ausgang des ersten - schon verbundenen - Receivers PCE122IR-R und das andere Ende in den mit "Coax In" bezeichneten Eingang eines weiteren HDMI-Receivers PCE122IR-R.
      • Wiederholen Sie diesen Schritt, bis alle HDMI-Koax-Receiver PCE122IR-R verbunden sind.
  • Verbinden Sie jede Ihrer HDMI-Senken (TV-Gerät, Display/ Monitor oder Beamer/ Projektor) via HDMI-Kabel mit dem HDMI-Ausgangs-Port des entsprechenden Empfängers PCE122IR-R dieser HDMI-Koax-Verlängerung.
  • Für die Nutzung des IR Pass Thru:
    Stecken Sie das IR-Emitter-Kabel in den mit "IR Emitter" bezeichnenten Port des Senders und platzieren das andere Ende am IR-Receiver-Fenster der Videoquelle.
    Stecken Sie alle IR-Receiver-Kabel in die mit "IR-Receiver" bezeichneten Ports eines jeden HDMI-Koax-Receivers PCE122IR-R und platzieren die Enden an der IR-Remote-Location.
  • Verbinden Sie alle Einheiten (Sender und Empfänger) der HDMI-über-Koax-Installation mit den mitgelieferten Netzteilen.
  • Schalten Sie zunächst alle HDTV Displays und die Receiver PCE122IR-R und anschließend die Videoquelle und den den Transmitter PCE122IR-S ein.

PCE122IR: HDMI-Verlängerung mit Splitter Modus:

Ein HDMI-über-Koax-Sender zwei HDMI-über-Koax-Receiver

  • Splitter Mode
  • Verbinden Sie Ihre HDMI-Quelle via HDMI-Kabel mit dem HDMI-Eingangs-Port des Senders PCE122IR-S dieser HDMI-Koax-Verlängerung.
  • Verbinden Sie den Sender PCE122IR-S via 75 Ohm RG6U Coax-Kabel mit dem ersten Empfänger PCE122IR-R
    • Dazu stecken Sie bitte das eine Ende des Koaxkabels in den mit "Coax 1/ Output 1" bezeichneten Ausgang des HDMI-Transmitters PCE122IR-S und das andere Ende in den mit "Coax In" bezeichneten Eingang des ersten HDMI-Receivers PCE122IR-R.
  • Verbinden Sie den Sender PCE122IR-S via 75 Ohm RG6U Coax-Kabel mit dem zweiten Empfänger PCE122IR-R
    • Dazu stecken Sie bitte das eine Ende eines weiteren Koaxkabels in den mit "Coax 2/ Output 2" bezeichneten Ausgang des HDMI-Transmitters PCE122IR-S und das andere Ende in den mit "Coax In" bezeichneten Eingang eines weiteren HDMI-Receivers PCE122IR-R.
  • Verbinden Sie jede Ihrer HDMI-Senken (TV-Gerät, Display/ Monitor oder Beamer/ Projektor) via HDMI-Kabel mit dem HDMI-Ausgangs-Port des entsprechenden Empfängers PCE122IR-R dieser HDMI-Koax-Verteilung.
  • Für die Nutzung des IR Pass Thru:
    Stecken Sie das IR-Emitter-Kabel in den mit "IR Emitter" bezeichnenten Port des Senders und platzieren das andere Ende am IR-Receiver-Fenster der Videoquelle.
    Stecken Sie die beiden IR-Receiver-Kabel in die mit "IR-Receiver" bezeichneten Ports eines jeden HDMI-Koax-Receivers PCE122IR-R und platzieren die Enden an der IR-Remote-Location.
  • Verbinden Sie alle drei Einheiten (Sender und Empfänger) der HDMI-über-Koax-Verteilung mit den mitgelieferten Netzteilen.
  • Schalten Sie zunächst die beiden HDTV Displays und die beiden Receiver PCE122IR-R und anschließend die Videoquelle und den den Transmitter PCE122IR-S ein.

PCE122IR: HDMI-Verlängerung in einer Point-to-Many Installation:

Ein HDMI-über-Koax-Sender mehrere HDMI-über-Koax-Receiver

  • Splitter und Cascade Mode
  • Verbinden Sie Ihre HDMI-Quelle via HDMI-Kabel mit dem HDMI-Eingangs-Port des Senders PCE122IR-S dieser HDMI-Koax-Verlängerung.
  • Verbinden Sie den Sender PCE122IR-S via 75 Ohm RG6U Coax-Kabel mit den Empfängern PCE122IR-R
    • Dazu stecken Sie bitte das eine Ende des Koaxkabels in den mit "Coax 1/ Output 1" bezeichneten Ausgang des HDMI-Transmitters PCE122IR-S und das andere Ende in den mit "Coax In" bezeichneten Eingang des HDMI-Receivers PCE122IR-R.
    • Anschließen stecken Sie bitte das eine Ende eines weiteren Koaxkabels in den mit "Coax 2/ Output 2" bezeichneten Ausgang des HDMI-Transmitters PCE122IR-S und das andere Ende in den mit "Coax In" bezeichneten Eingang eines zweiten HDMI-Receivers PCE122IR-R.
    • Anschließend stecken Sie bitte jeweils ein weiteres 75 Ohm RG6U Coax-Kabel in den mit "Cascade" bezeichneten Ausgang der beiden direkt mit dem Sender verbundenen Receiver PCE122IR-R und das andere Ende in den mit "Coax In" bezeichneten Eingang weiterer HDMI-Receivers PCE122IR-R.
      • Wiederholen Sie diesen Schritt, bis alle HDMI-Koax-Receiver PCE122IR-R verbunden sind.
  • Verbinden Sie jede Ihrer HDMI-Senken (TV-Gerät, Display/ Monitor oder Beamer/ Projektor) via HDMI-Kabel mit dem HDMI-Ausgangs-Port des entsprechenden Empfängers PCE122IR-R dieser HDMI-über-Koax-Installation.
  • Für die Nutzung des IR Pass Thru:
    Stecken Sie das IR-Emitter-Kabel in den mit "IR Emitter" bezeichnenten Port des Senders und platzieren das andere Ende am IR-Receiver-Fenster der Videoquelle.
    Stecken Sie alle IR-Receiver-Kabel in die mit "IR-Receiver" bezeichneten Ports eines jeden HDMI-Koax-Receivers PCE122IR-R und platzieren die Enden an der IR-Remote-Location.
  • Verbinden Sie alle Einheiten (Sender und Empfänger) der HDMI-über-Koax-Installation mit den mitgelieferten Netzteilen.
  • Schalten Sie zunächst alle HDTV Displays und die Receiver PCE122IR-R und anschließend die Videoquelle und den den Transmitter PCE122IR-S ein.
Installationshinweise

Kundenrezensionen

Es gibt noch keine Rezensionen für dieses Produkt.
Spezifikation

Technische Daten des HDMI-über-Koax Extender-Sets mit integriertem 2fach Splitter und IR Pass-Thru: aavara PCE122IR

  • HDMI Spezifikation: 1.3b Kompatibel
  • DVI kompatibel
  • HDCP Spezifikation: 1.2 Kompatibel
  • Video Bandbreite 2,97 Gb/s Datenrate
  • Anschlüsse am Sender: Stromversorgung, HDMI-Eingang (Type A), 2x Coax BNC (1 auf 2 HDMI-Splitter)
  • Anschlüsse am Empfänger: Stromversorgung, HDMI-Ausgang (Type A), 1x Coax BNC-Eingang, 1x Coax BNC-Ausgang (Cascade-Port)
  • HDMI Video Auflösungen (Eingang): 720p, 1080i, 1080p
  • HDMI PC Auflösungen: Bis zu 1920x1080 @ 50/60Hz (1280x720 und 1920x1080)
  • DVI PC Auflösungen: Bis zu 1920x1080 @ 50/60Hz (1280x720 und 1920x1080)
    (DVI zu HDMI Adapter nicht im Lieferumfang enthalten)
  • HDMI Video Auflösungen (Ausgang): 720p, 1080i, 1080p
  • Extender Modus - Übertragungslänge:
    • Bis zu 120 Meter mit 1080p über ein doppelt oder vierfach geschirmtes RG6U Koaxilakabel (3GHz zertifiziert)
    • Bis zu 230 Meter mit 720p über ein doppelt oder vierfach geschirmtes RG6U Koaxilakabel (3GHz zertifiziert)
  • 5-fach Kaskadierbar (Übertragungslänge):
    • Bis zu 600 Meter mit 1080p über doppelt oder vierfach geschirmte RG6U Koaxilakabel (3GHz zertifiziert)
    • Bis zu 1150 Meter mit 720p über ein doppelt oder vierfach geschirmte RG6U Koaxilakabel (3GHz zertifiziert)
  • Broadcaster Modus:
    • Sender zum Empfänger (Piont-to-Point): HDMI via Koaxialkabel,
    • Ein Sender auf mehrere Empfänger (bis zu 10) (Displays/TVs/ Projectoren) (One-to-Many)
  • IR Control Pass Thru: 38 KHz - Infrarot Rückkanal  - auch im 1 to Many Broadcaster Modus - zur Bedienung der Videoquelle über vorhandene Fernbedienungen
  • Kompatibel mit aavara PCE122

Zulässige Umgebungsbedingungen:

  • Temperatur: 0  bis 40ºC
  • Luftfeuchte: 5% bis 85% relative Luftfeuchtigkeit, nicht kondensierend

Weiteres:

  • Stromaufnahme: 5W (max)
  • Mitgelieferte Steckernetzteile: DC 5V/2A
  • Metallgehäuse
  • Abmessungen: 92,4 x 117,8 x 29 mm (jeweils Sender und Empfänger)
  • Gewicht: jeweils 249 g

Features des aavara PCE122IR auf einen Blick

  • Broadcast-Coax Übertragung mit IR Remote Command Pass-Thru, für Ultra High Quality-Video
  • 1080p HDMI-Signale über 120 m lange Strecken über ein einzelnes RG6U Coax-Kabel verlängern
  • 230 Meter HDMI Extender bei 720p
  • Für den Innen-und Außeneinsatz geeignet
  • Sender mit integriertem 1 auf 2 HDMI Splitter zum Verbinden von zwei Empfängern über je ein Koaxkabel
  • PCE122IR-R: Receiver mit integriertem Cascade-Port für Multi-Layer Kaskaden
    Für Ultra-Langstrecken 1080p Videoübertragung und Multiple- TV-Geräte, Monitore und Projektoren
  • Built-in 1 auf 2 HDMI-Koaxial-Splitter in der Sendereinheit (PCE122IR-S) und koaxialer Cascade-Ausgang in der Empfängerseinheit (PCE122IR-R) für größt mögliche Flexibilität
  • Adapter für F- auf BNC-Stecker im Lieferumfang enthalten, so dass Koaxialkabel mit F-Stecker problemlos angeschlossen werden können.
  • BNC-Anschluss für ein festsitzendes Koaxialkabel - immun gegen Vibrationen und sicher gegen Herausrutschen
  • 7.1 Ch. Audio-Übertragung
  • Integrierte IR-Pass-Thru-Technologie (IR Remote Command Pass Thru) - 38KHz IR Control Signal Pass-Thru
  • Unterstütz HDMI 10-bit Deep Color
  • Einfach zu installieren und einfach zu bedienen:
    Stressfreie und einfache Plug-n-Play Installation innerhalb von Sekunden
  • Kompatibel mit aavara PCE122

Lieferumfang des HDMI über Koax Extender-Sets PCE122IR

  • 1x PCE122IR-S: 1080p HDMI-Koax-Broadcaster Sender (Transmitter)
  • 1x PCE122IR-R: 1080p HDMI-Koax-Empfänger (Receiver)
  • 2x 5V DC Adapter
  • 1x IR Emitter Cable
  • 1x IR Receiver Cable
  • 1x F- auf BNC Adapter (75 Ω)
  • 1x Quick Start Guide
  • 1x Bedienungsanleitung / Usermanual

aavara PCE122IR: HDMI über Koax Verlängerungs-SET mit IR Pass−Thru

Mit der HDMI über Koax-Verlängerung PCE122IR von aavara können Sie HDMI-Signale mit einer Videoauflösung von 1080p (FullHD) über eine Enfernung von bis zu 120 meter verlängern.

HDMI-Koax-Extender mit IR Pass-Thru
Der HDMI Extender PCE122IR ersetzt den beliebten HDMI-Koax-Extender PCE122. Dem entsprechend verfügt er über alle Features, die auch schon der PCE122 besaß, zudem kann der PCE122IR dank der integrierten IR-Pass-Thru-Technologie (IR Remote Command Pass Thru) Infrarot Signale einer Fernbedienung von der Senke/ dem HDMI-Koax-Receiver (PCE122IR-R) über das Koaxialkabel zum Transmitter (PCE122IR-S) und von dort weiter zur HDMI-Quelle übertragen.
Dieses ermöglicht es Ihnen die Quelle/ das Abspielgerät von dem weit entfernten Anzeigepunkt aus zu bedienen, ohne das hierfür eine zusätzliche Leitung benötigt wird - es genügt ein RG6 Koax-Kabel um die HDMI- und die 38 kHz IR-Signale über eine Entfernung von bis zu 230 Meter (120 Meter mit 1080p) zu verlängern.



HDMI Verlängerung und 2fach HDMI-Verteiler in einen Gerät
Die Sendereinheit PCE122IR-S des HDMI-Koax-Extender-Sets PCE122IR von aavara ist zugelich ein 1auf2 HDMI-Splitter und besitzt zwei BNC-Ausgänge. Der aavara PCE122IR-S verteilt das HDMI-Signal in FullHD-Qualität (über je ein Koaxial-Kabel) an bis zu zwei Senken gleichzeitig. Die Empfangseinheit PCE122IR-S besitzt neben der HDMI-Ausgangsbuchse und den BNC-Koax-Eingang einen Cascade-Port, so dass der HDMI-über-Koax Extender/Splitter PCE122IR kaskadiarbar ist.



5fach kaskadierbarer HDMI-über-Koax Extender
Durch den im HDMI-Receiver integrierten Cascade-Port kann der HDMI Extender PCE122IR in einer (5-fach) Kaskade installiert werden, so dass Sie das HDMI-Signal mit einer Auflösung von bis zu 1080p (FullHD)

  • über eine Strecke von insgesamt 600 Meter verlängern und
  • an bis zu 10 Displays gleichzeit verteilen können.

PCE122IR: HDMI-Extender zur einfachen und flexiblen Systeminstallation

Die Koaxkabel werden über handelsübliche BNC-Stecker an den PCE122IR angeschlossen, dieses garantiert Ihnen zum einen eine solide Koaxialkabel-Verbindung, die gegen Vibrationen und wackelnde oder herausrutschende Stecker immun ist, und zum anderen weitgehende Kompatibilität da auf proprietäre Steckerverbindungen verzichtet wurde. Zudem ist im Lieferumfang ein F auf BNC-Adapter enthalten, so dass Sie bereits vorhandene Koaxkabel mit F-Stecker problemlos weiterverwenden können.
Durch die schon erwähnte Möglichkeit der Kaskadierung können Sie das Extendersystem PCE122IR flexibel an Ihre Anforderungen anpassen und auf bis zu 10 Anzeige Punkte erweitern, wo bei sich die am weitesten entfernten Displays bis zu 1150 Meter (600 Meter mit 1080p) von der HDMI-Quelle entfernt befinden können.

Gesucht wird auch nach: avara, 2fach, 2-fach, zweifach, HDMI Extender (Verlängerung) über Koax-Kabel 100 m 1920 x 1080 Pixel

Unverbindlich Informationen anfordern

Füllen Sie bitte dieses Formular aus, wenn Sie weitere Informationen wünschen. Sie werden schnellstmöglich benachrichtigt.
Bitte füllen Sie alle Pflichtfelder * aus.

Auszug aus der U.T.E. Datenschutzerklärung

Auf unserer Internetseite sind unterschiedliche Kontakt- bzw. Anfrageformulare vorhanden, welche für die elektronische Kontaktaufnahme genutzt werden können. Nimmt ein Nutzer diese Möglichkeit wahr, so werden die in der Eingabemaske eingegeben Daten an uns übermittelt und gespeichert. Diese Daten sind:

(1) Anrede
(2) Vorname (optional)
(3) Nachname
(4) Unternehmen (optional)
(5) Telefonnummer (optional)
(6) Faxnummer (optional)
(7) E-Mailadresse
(8) Kundenart (Händler, Anwender, Installateur, Planer)
Im Zeitpunkt der Absendung der Nachricht werden zudem folgende Daten gespeichert:

(1) Informationen über den Browsertyp und die verwendete Version
(2) Das Betriebssystem des Nutzers
(3) Die IP-Adresse des Nutzers
(4) Datum und Uhrzeit der Registrierung
(5) Webseite über die das Formular abgesendet wurde
Für die Verarbeitung der Daten wird im Rahmen des Absendevorgangs Ihre Einwilligung eingeholt und auf diese Datenschutzerklärung verwiesen.

Alternativ ist eine Kontaktaufnahme über die bereitgestellte E-Mail-Adresse möglich. In diesem Fall werden die mit der E-Mail übermittelten personenbezogenen Daten des Nutzers gespeichert.

Es erfolgt in diesem Zusammenhang keine Weitergabe der Daten an Dritte. Die Daten werden ausschließlich für die Verarbeitung der Konversation verwendet.

9.2 Rechtsgrundlage für die Datenverarbeitung
Da die auf unserer Website verwendeten Formulare auf den Abschluss eines Vertrages abzielen, ist die Rechtsgrundlage für die Verarbeitung der Daten Art. 6 Abs. 1 lit. b DSGVO.

Rechtsgrundlage für die Verarbeitung der Daten, die im Zuge einer Übersendung einer E-Mail übermittelt werden, ist Art. 6 Abs. 1 lit. f DSGVO. Zielt der E-Mail-Kontakt auf den Abschluss eines Vertrages ab, so ist zusätzliche Rechtsgrundlage für die Verarbeitung Art. 6 Abs. 1 lit. b DSGVO.

9.3 Zweck der Datenverarbeitung
Die Verarbeitung der personenbezogenen Daten aus der Eingabemaske dient uns allein zur Bearbeitung der Kontaktaufnahme. Im Falle einer Kontaktaufnahme per E-Mail liegt hieran auch das erforderliche berechtigte Interesse an der Verarbeitung der Daten.

Die sonstigen während des Absendevorgangs verarbeiteten personenbezogenen Daten dienen dazu, einen Missbrauch der Anfrageformulare zu verhindern und die Sicherheit unserer informationstechnischen Systeme sicherzustellen.

9.4 Dauer der Speicherung
Die Daten werden gelöscht, sobald sie für die Erreichung des Zweckes ihrer Erhebung nicht mehr erforderlich sind. Für die personenbezogenen Daten aus der Eingabemaske der Anfrageformulare und diejenigen, die per E-Mail übersandt wurden, ist dies dann der Fall, wenn die jeweilige Konversation mit dem Nutzer beendet. Beendet ist die Konversation dann, wenn sich aus den Umständen entnehmen lässt, dass der betroffene Sachverhalt abschließend geklärt ist.

Die während des Absendevorgangs zusätzlich erhobenen personenbezogenen Daten werden spätestens nach einer Frist von sieben Tagen gelöscht bzw. anonymisiert.

9.5 Widerspruchs- und Beseitigungsmöglichkeit
Der Nutzer hat jederzeit die Möglichkeit, seine Einwilligung zur Verarbeitung der personenbezogenen Daten für die Zukunft zu widerrufen. Nimmt der Nutzer per E-Mail Kontakt mit uns auf, so kann er der Speicherung seiner personenbezogenen Daten jederzeit widersprechen. In einem solchen Fall kann die Konversation nicht fortgeführt werden.

Der Widerruf bzw. die Beseitigung kann jederzeit durch eine formlose Mitteilung auf dem Postweg an U.T.E. Electronic GmbH & Co. KG, Friedrich-Ebert-Str. 86, 58454 Witten, oder durch eine E-Mail an info@ute.de erfolgen.

Alle personenbezogenen Daten, die im Zuge der Kontaktaufnahme gespeichert wurden, werden in diesem Fall gelöscht.

Die vollständige Datebschutzerklärung finden die unter Datenschutz.

captcha

IP Thermometer mit integrietem Webserver und E-Mail Alarm - NUR 179,00

DELTA Authorised Distributor

Teltonika Authorized Distributor

EATON authorised PowerAdvantage Partner

 x

Ihr Warenkorb ist noch leer.

Unser Angebot gilt ausschließlich für gewerbliche Kunden, Behörden sowie Fachhändler und Systemhäuser.
Kein Verkauf an Endkunden.
Alle Preise sind zuzüglich Mehrwertsteuer und Versand.

Allen Produkten liegt i.d.R. eine englischsprachige Bedienungsanleitungen bei.
