Dieses Produkt ist End of Life (EOL) und wurde von U.T.E. vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Als Nachfolger hat U.T.E. folgendes Produkt bekannt gegeben:
Wenn Sie Fragen zum Nachfolger haben oder eine kostenlose Beratung bezüglich anderer Alternativprodukte wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.

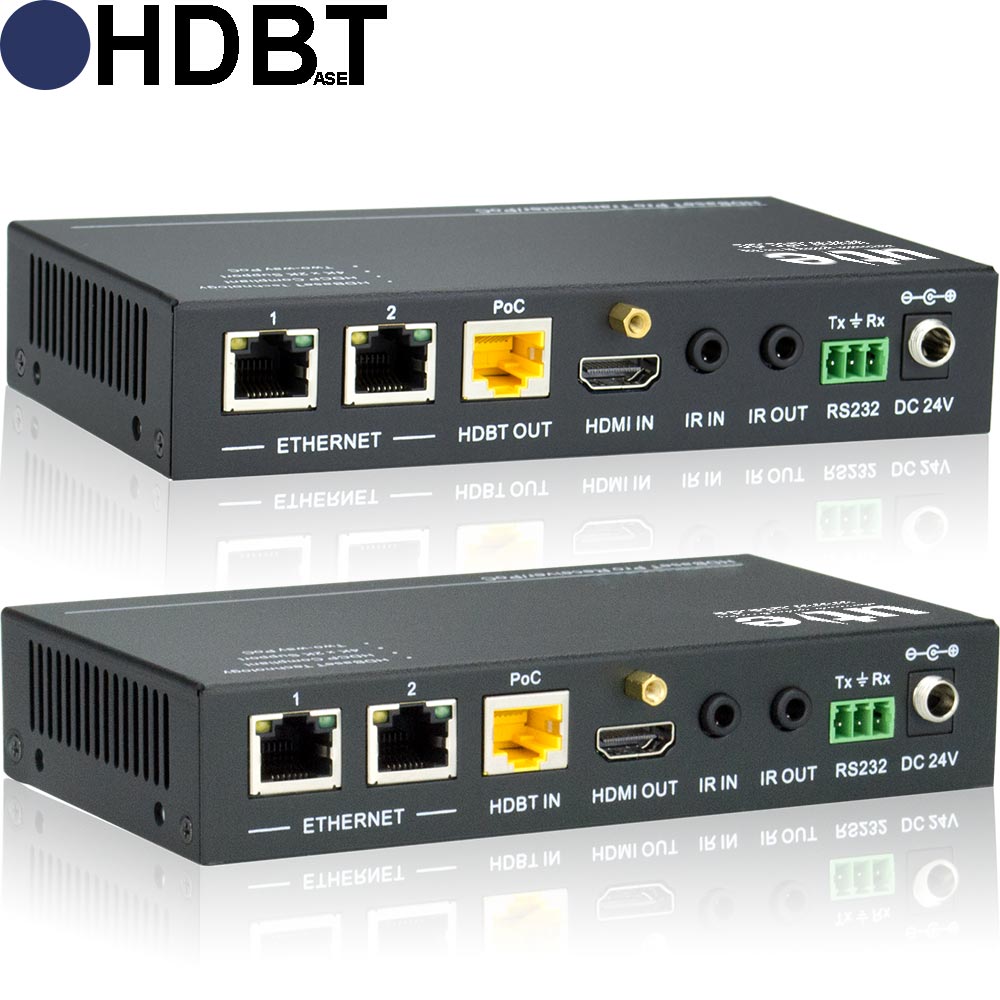

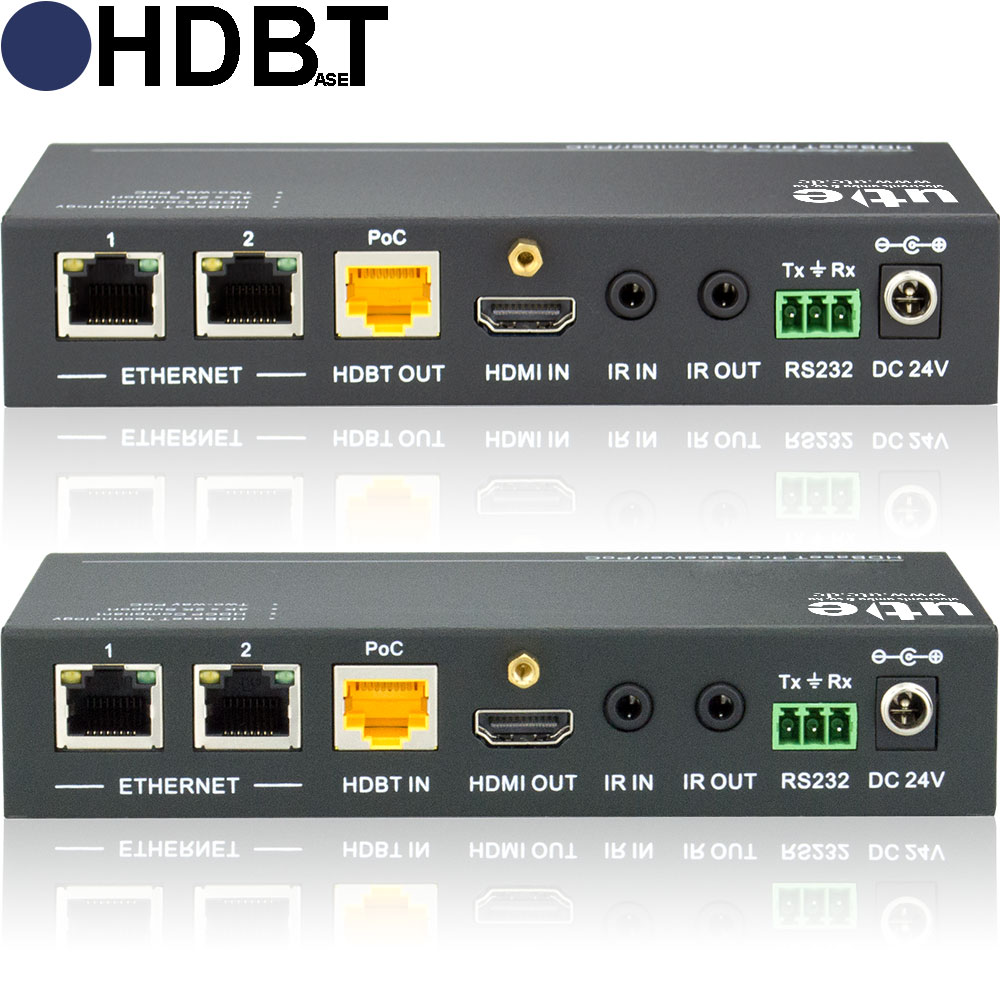

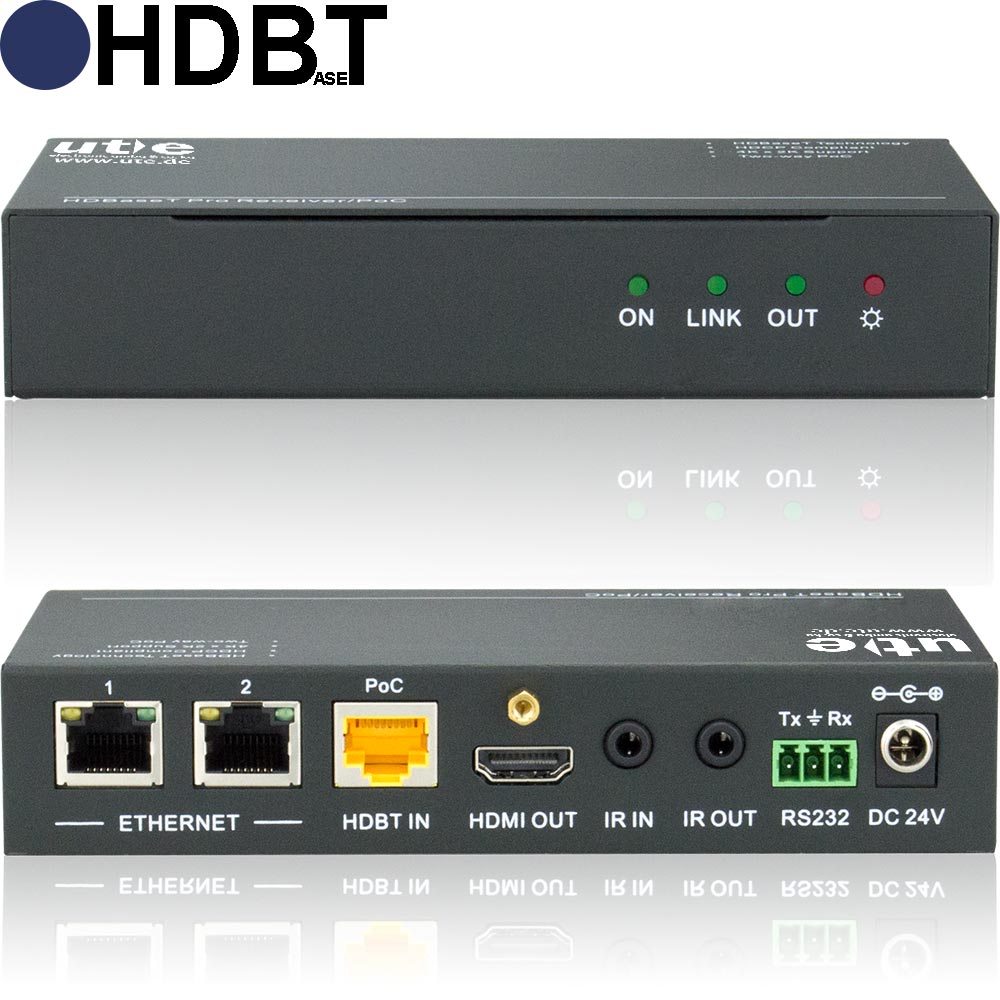

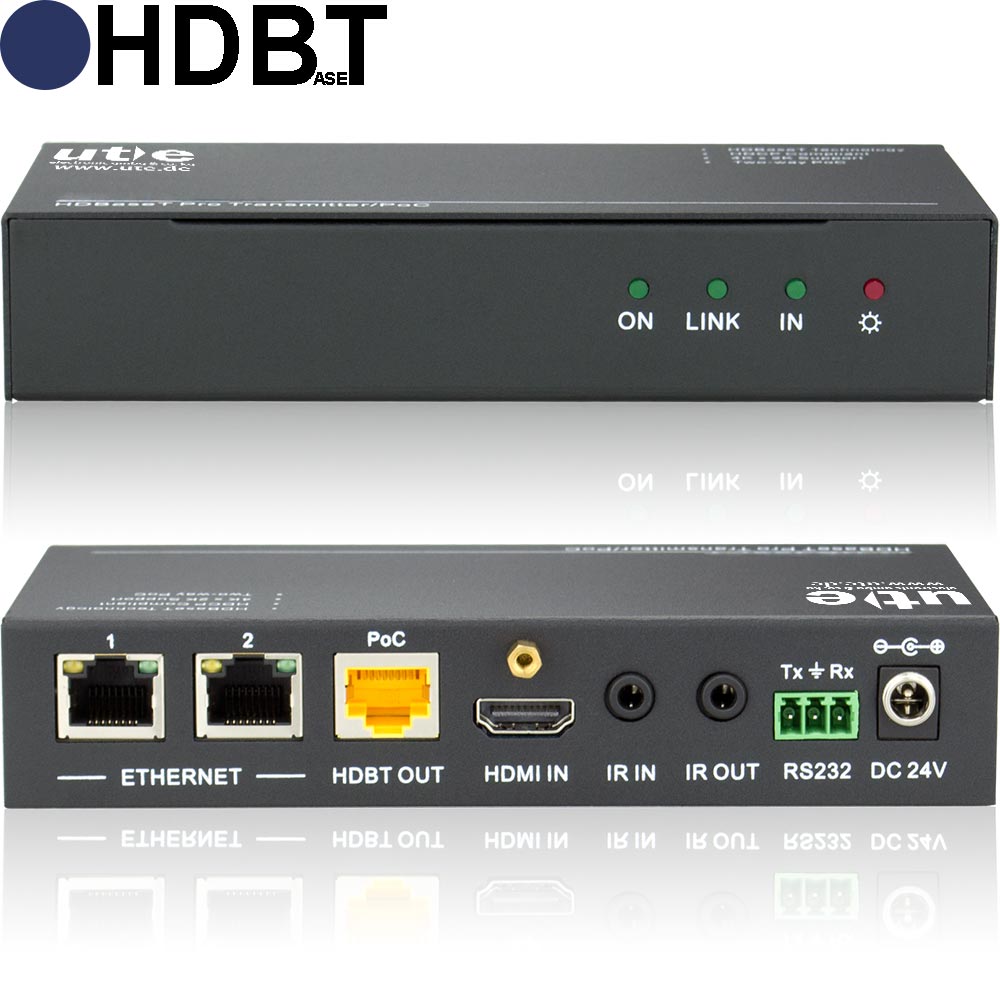

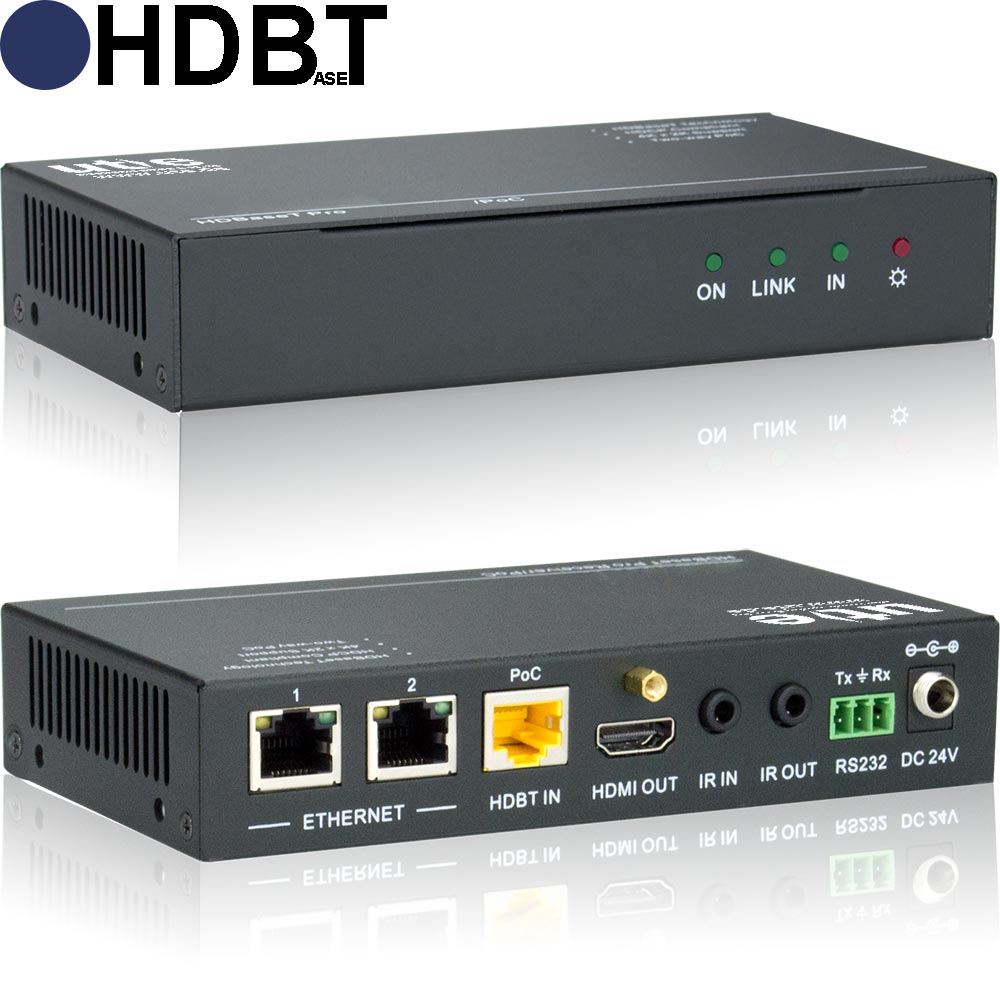

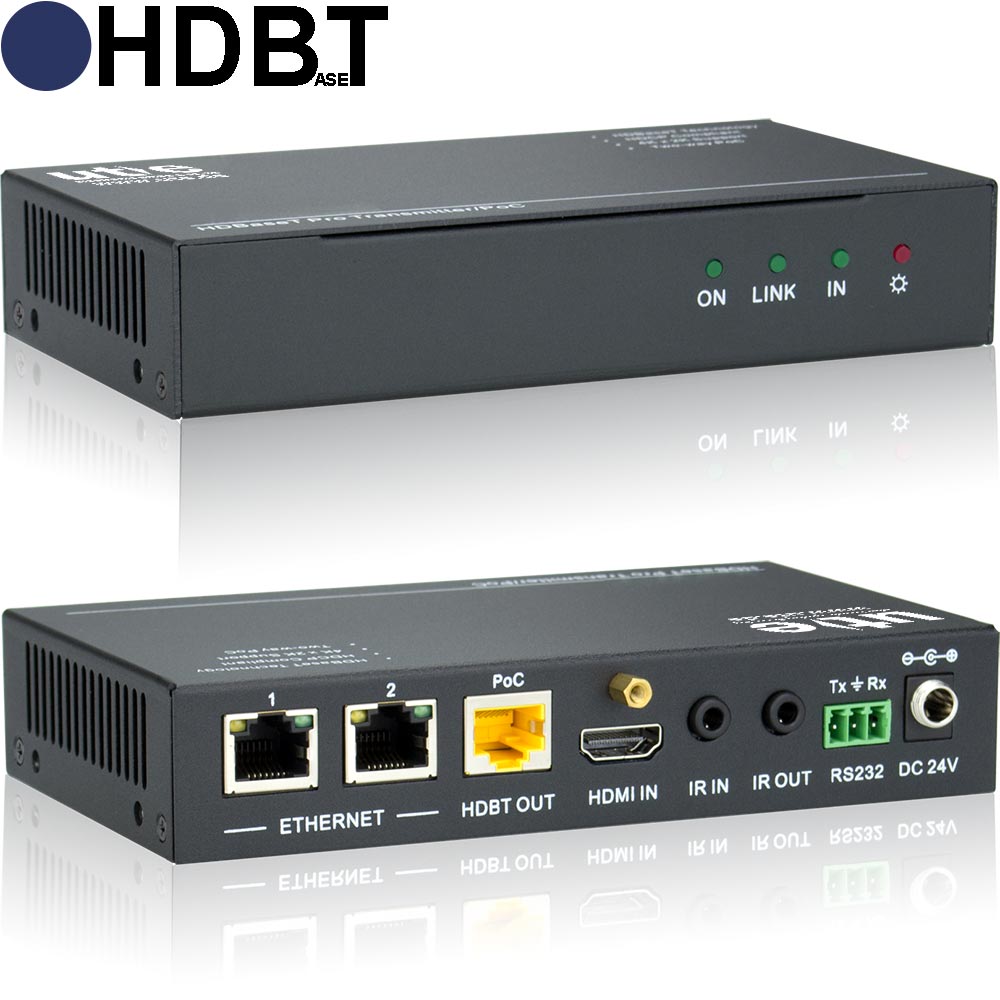

Unser HD-100X ist ein professioneller 1x1 HDMI / IR / RS232 Ultra-HD HDBaseT (Twisted Pair) Extender, bestehend aus einem Sender HD-100XT) und einem Empfänger (HD-100XR). Er unterstützt HDMI 1.4 mit Auflösungen bis 2160p sowie 1080p 3D, CEC, HDCP und PoC.

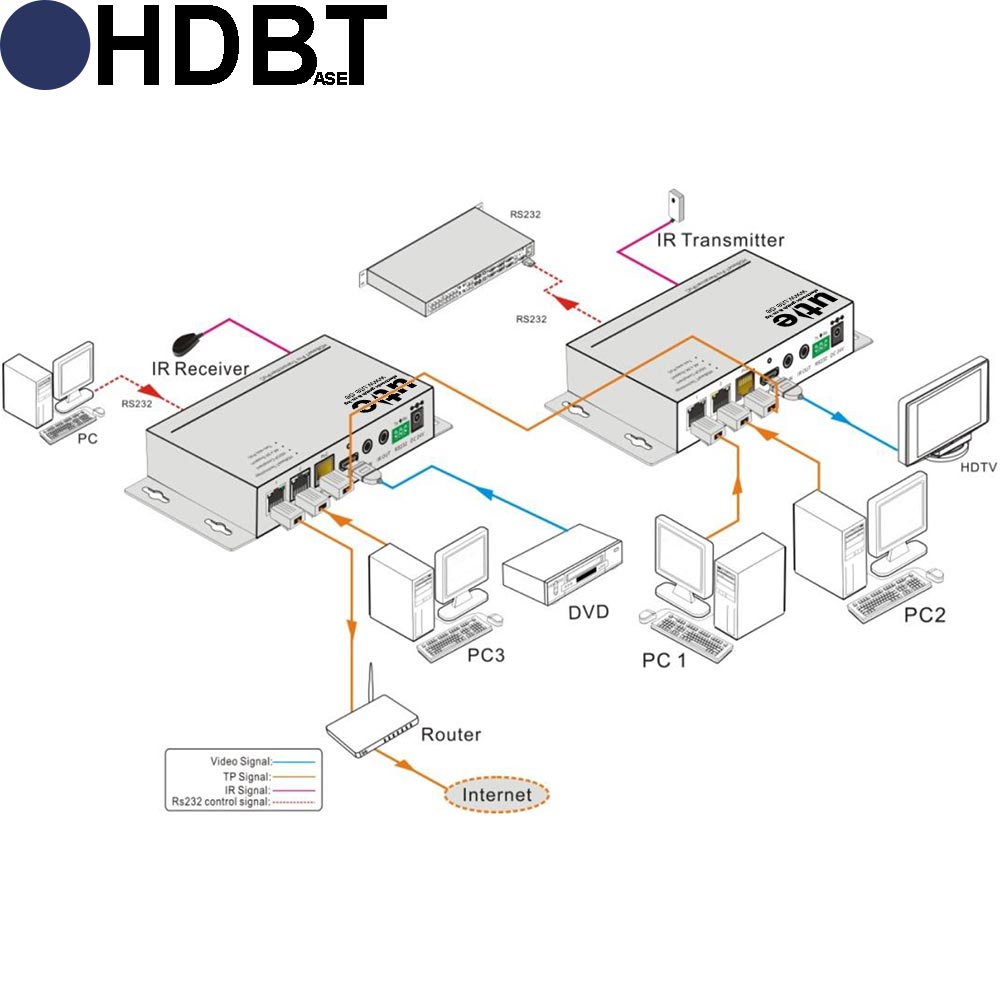

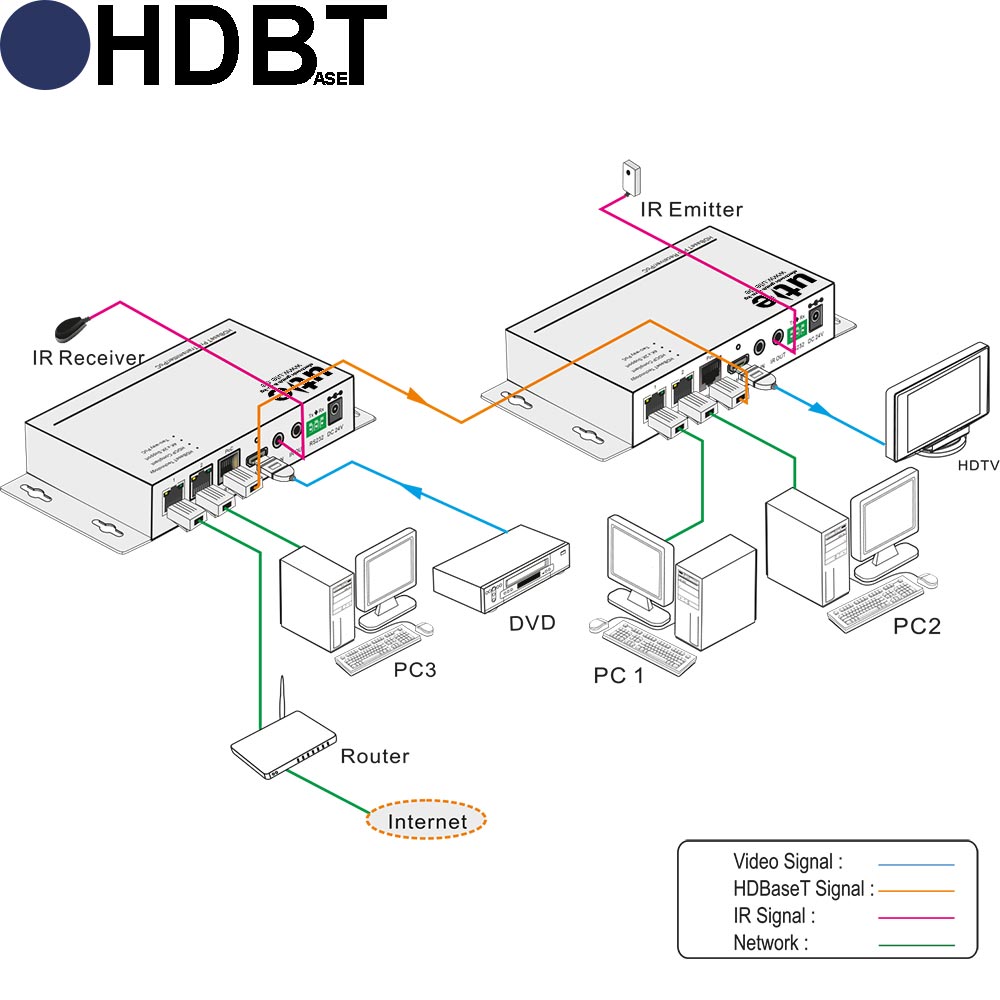

Das professionelle HDBaseT Extender-Set HD-100X überträgt Audio/ Video- (HDMI bis 4Kx2K) und Steuersignale (IR & RS232, beides bi-direktional) über ein einzelnis CAT5e-Kabel. Mit seinen je zwei Ethernet-Ports unterstützt der HD-100X auch den Zugang zum Ethernet/ Internet um beispielsweise im LAN oder online zu arbeiten.
4K HDBaseT Extender mit PoC - Power over Cable bzw. PoH Power over HDBaseT
Das UltraHD HDBaseT Pro Extender-Set HD-100X unterstützt PoC, so dass Sie bei der Verlängerung Ihrer (Ultra) HighDefinition HDMI-Signale nur eine der beiden Einheiten via 24 V DC Netzteil mit Strom versorgen müssen. Die jeweils andere Einheit wird über PoH - also zusammen mit den A/V- und Steuersignalen via HDBaseT - versorgt.
Dieses spart nicht nur Energie - da Sie nur ein Netzteil benötigen - sondern reduziert auch mögliche Fehlerquellen, da in Ihrer Installation nur (statt zwei) Netzteil benötigt wird.
HD-100XT | HD-100XR | |
---|---|---|
Eingänge | ||
Eingänge | 1x HDMI 1x IR in 1 x RS232 2 x Ethernet |
1x HDBaseT 1x IR in |
Anschlüsse | 1x HDMI Buchse 1x 3,5 mm Klinkenbuchse für Infrarot 1 x 3P Schraubklemmleiste für RS232 2 x RJ45 für Ethernet |
1x RJ45 Buchse für HDBaseT 1x 3,5 mm Klinkenbuchse für Infrarot |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Audiosignal | Digital Audio (HDMI Embedded Audio) | Digital Audio (HDMI Embedded Audio) |
Ausgänge | ||
Ausgänge | 1 x HDBaseT 1 x IR out |
1x HDMI 1x IR out 1 x RS232 2 x Ethernet |
Anschlüsse | 1x RJ45 Buchse für HDBaseT 1x 3,5 mm Klinkenbuchse für Infrarot |
1x HDMI Buchse 1x 3,5 mm Klinkenbuchse für Infrarot 1 x 3P Schraubklemmleiste für RS232 2 x RJ45 für Ethernet |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Audiosignal | Digital Audio (HDMI Embedded Audio) | Digital Audio (HDMI Embedded Audio) |
Übertragung/ Verlängerung | ||
Übertragungs Methode | HDBaseT | HDBaseT |
Reichweite | 100 m (max.) | 100 m (max.) |
Videoallgemein | ||
Auflösung | 800x600 ~ 1920x1200, 1080p 3D & 4Kx2K 800x600 @ 60Hz, 1024x768 @ 60Hz, 1280x720 @ 60Hz, 1280x1024 @ 60Hz, 1366x768 @ 60Hz, 1600x1200 @ 60Hz, 1920x1080 @ 60Hz, 1920x1200 @ 60Hz, 3D, 4K×2K |
|
SNR | > 70 dB @ 100 MHz - 100 M | > 70 dB @ 100 MHz - 100 M |
Verstärkung | 0 dB ~ 10 dB @ 100 MHz | 0 dB ~ 10 dB @ 100 MHz |
Differential Phasic Erro | ± 10° @ 135 MHz - 100 M | ± 10° @ 135 MHz - 100 M |
Bamdbreite | 10,2 Gbit/s | 10,2 Gbit/s |
Return Lost | < -30db @ 5KHz | < -30db @ 5KHz |
HDMI Standard | Unterstützt HDMI 1.4 & HDCP | Unterstützt HDMI 1.4 & HDCP |
Impedanz | 75 Ω | 75 Ω |
Min. ~ Max. Level | < 0,3V ~ 1,45Vp-p; 75 Ω | < 0,3V ~ 1,45Vp-p; 75 Ω |
Ethernet | ||
Ethernet Ports (Anzahl) | 2 x Ethernet Port | 2 x Ethernet Port |
Ethernet Ports (Connector) | 2 x RJ45 | 2 x RJ45 |
Ethernet Standard | Adaptive 10M/ 100M (max.); Full Duplex und Half Duplex | |
Strom | ||
Stromversorgung | über externes Netzteil oder PoC (PoH) | über externes Netzteil oder PoC (PoH) |
Netzteil | 1x Netzteil im Lieferumfang enthalten Input: AC 100~240V, 50~60Hz Output: DC 24V 1,25A |
|
Leistungsaufnahme | 10 W (maximal) | 10 W (maximal) |
Umgebungsbedingungen | ||
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit | |
Betriebstemperatur | 0℃ bis 45℃ | 0℃ bis 45℃ |
Lagertemperatur | -20℃ bis 60℃ | -20℃ bis 60℃ |
Physische Eigenschafften | ||
Gehäuse | Metall | Metall |
Abmessungen (BxHxT) | 152 x 28 x 84 mm | 152 x 28 x 84 mm |
Gewicht | ca. 800g (0,8 kg) | ca. 800g (0,8 kg) |
HD-100XT | HD-100XR | |
---|---|---|
Eingänge | ||
Eingänge | 1x HDMI 1x IR in 1 x RS232 2 x Ethernet |
1x HDBaseT 1x IR in |
Anschlüsse | 1x HDMI Buchse 1x 3,5 mm Klinkenbuchse für Infrarot 1 x 3P Schraubklemmleiste für RS232 2 x RJ45 für Ethernet |
1x RJ45 Buchse für HDBaseT 1x 3,5 mm Klinkenbuchse für Infrarot |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Audiosignal | Digital Audio (HDMI Embedded Audio) | Digital Audio (HDMI Embedded Audio) |
Ausgänge | ||
Ausgänge | 1 x HDBaseT 1 x IR out |
1x HDMI 1x IR out 1 x RS232 2 x Ethernet |
Anschlüsse | 1x RJ45 Buchse für HDBaseT 1x 3,5 mm Klinkenbuchse für Infrarot |
1x HDMI Buchse 1x 3,5 mm Klinkenbuchse für Infrarot 1 x 3P Schraubklemmleiste für RS232 2 x RJ45 für Ethernet |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Audiosignal | Digital Audio (HDMI Embedded Audio) | Digital Audio (HDMI Embedded Audio) |
Übertragung/ Verlängerung | ||
Übertragungs Methode | HDBaseT | HDBaseT |
Reichweite | 100 m (max.) | 100 m (max.) |
Videoallgemein | ||
Auflösung | 800x600 ~ 1920x1200, 1080p 3D & 4Kx2K 800x600 @ 60Hz, 1024x768 @ 60Hz, 1280x720 @ 60Hz, 1280x1024 @ 60Hz, 1366x768 @ 60Hz, 1600x1200 @ 60Hz, 1920x1080 @ 60Hz, 1920x1200 @ 60Hz, 3D, 4K×2K |
|
SNR | > 70 dB @ 100 MHz - 100 M | > 70 dB @ 100 MHz - 100 M |
Verstärkung | 0 dB ~ 10 dB @ 100 MHz | 0 dB ~ 10 dB @ 100 MHz |
Differential Phasic Erro | ± 10° @ 135 MHz - 100 M | ± 10° @ 135 MHz - 100 M |
Bamdbreite | 10,2 Gbit/s | 10,2 Gbit/s |
Return Lost | < -30db @ 5KHz | < -30db @ 5KHz |
HDMI Standard | Unterstützt HDMI 1.4 & HDCP | Unterstützt HDMI 1.4 & HDCP |
Impedanz | 75 Ω | 75 Ω |
Min. ~ Max. Level | < 0,3V ~ 1,45Vp-p; 75 Ω | < 0,3V ~ 1,45Vp-p; 75 Ω |
Ethernet | ||
Ethernet Ports (Anzahl) | 2 x Ethernet Port | 2 x Ethernet Port |
Ethernet Ports (Connector) | 2 x RJ45 | 2 x RJ45 |
Ethernet Standard | Adaptive 10M/ 100M (max.); Full Duplex und Half Duplex | |
Strom | ||
Stromversorgung | über externes Netzteil oder PoC (PoH) | über externes Netzteil oder PoC (PoH) |
Netzteil | 1x Netzteil im Lieferumfang enthalten Input: AC 100~240V, 50~60Hz Output: DC 24V 1,25A |
|
Leistungsaufnahme | 10 W (maximal) | 10 W (maximal) |
Umgebungsbedingungen | ||
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit | |
Betriebstemperatur | 0℃ bis 45℃ | 0℃ bis 45℃ |
Lagertemperatur | -20℃ bis 60℃ | -20℃ bis 60℃ |
Physische Eigenschafften | ||
Gehäuse | Metall | Metall |
Abmessungen (BxHxT) | 152 x 28 x 84 mm | 152 x 28 x 84 mm |
Gewicht | ca. 800g (0,8 kg) | ca. 800g (0,8 kg) |
