VGA zu DisplayPort Extender-System über IP
Dieses Produkt ist End of Life (EOL) und wurde von U.T.E. vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände sowie Nachfolger oder Alternativen für dieses Produkt gibt.

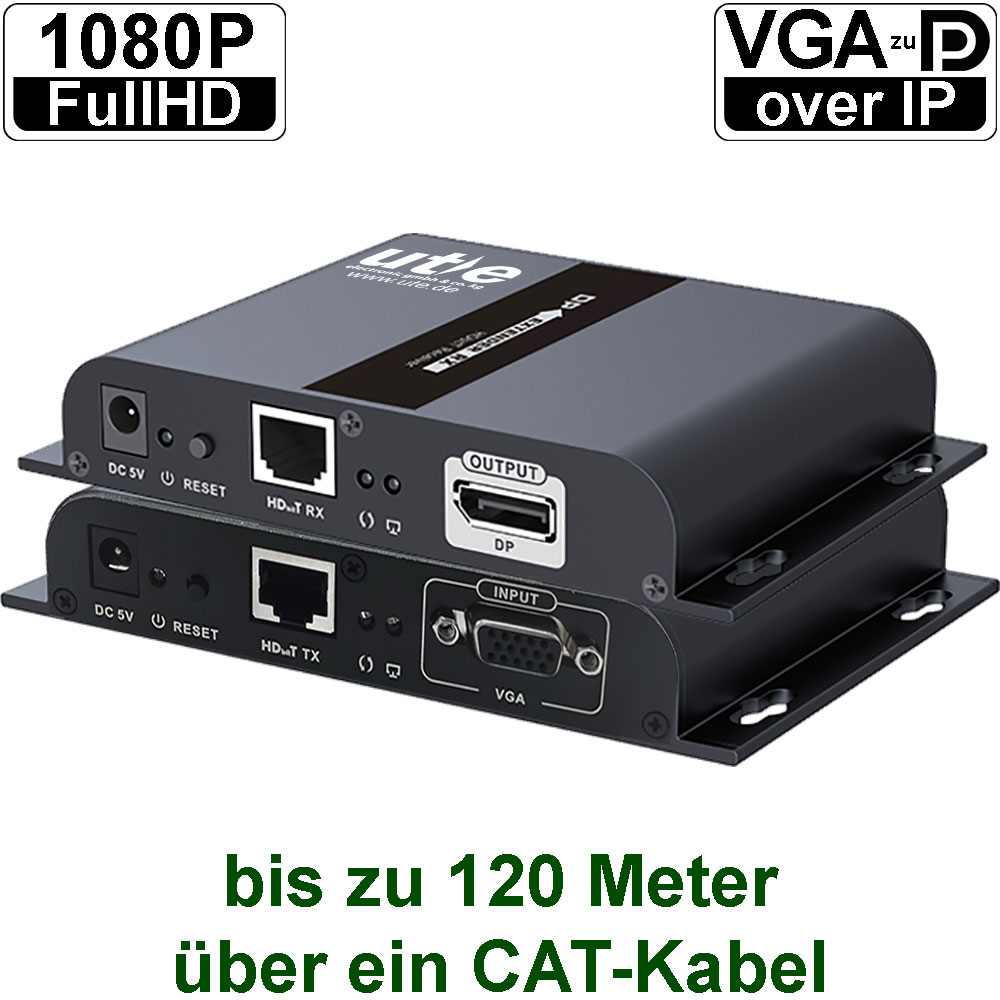

Das günstige VGA zu DisplayPort over IP Extender-Set HD-383VGADP besteht aus einer VGA−over−IP Sendeeinheit (HD−383VGAT) sowie einer DisplayPort−over−IP Empfangseinheit (HD−383DPR) und unterstützt die Übertragung von HDTV Auflösungen bis FullHD/ 1080p60 (1920x1080 @60Hz) über Distanzen bis 120m via IP über ein CAT6 Kabel*1.

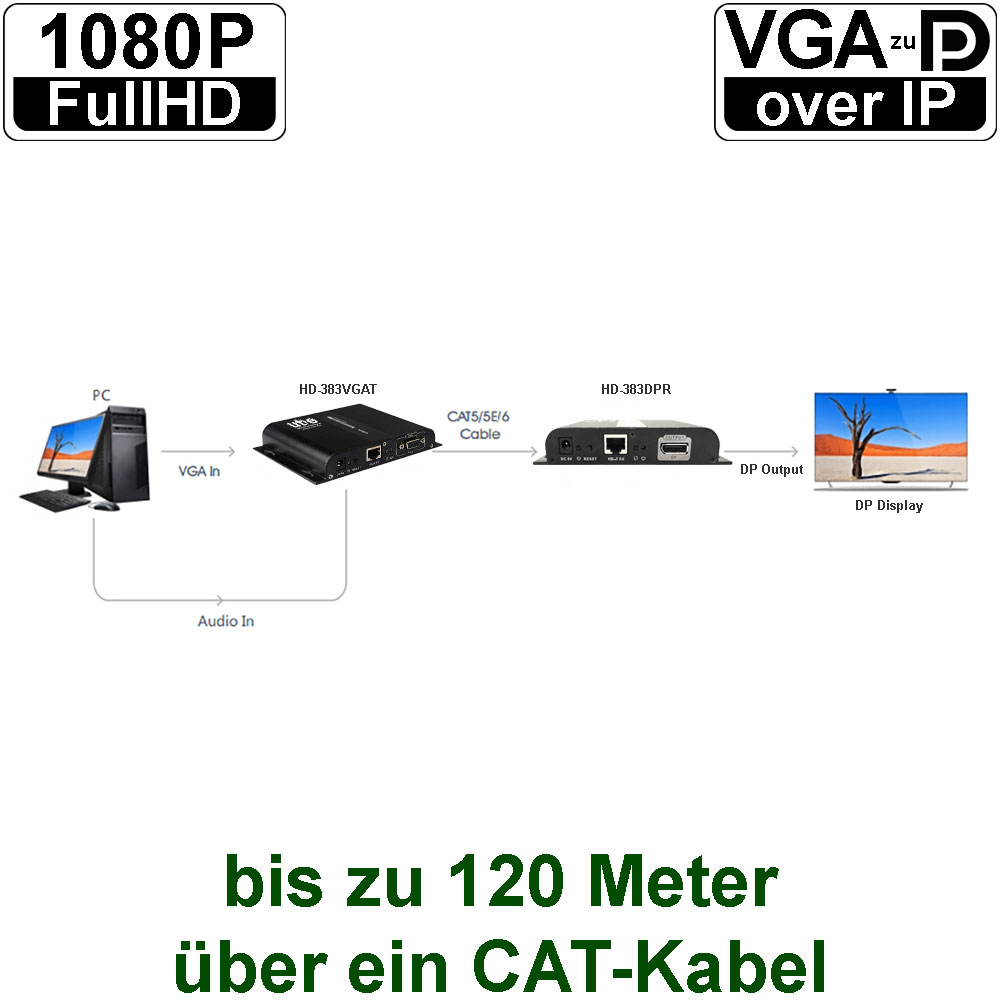

Mit diesem VGA zu DP Extender über IP ist es möglich – bei Point−to−Point-Verbindungen – hochauflösende VGA-Signale über Entfernungen bis 120m via IP zu einer DiplayPort-Senke (DP-Bildschirm/ -Beamer) zu übertragen.
Neben Punkt−zu−Punkt-Verbindungen können mit den VGA zu DisplayPort-over-IP System HD-383VGADP - in Verbindung mit einem Netzwerkswitch - auch One−to−Many Verbindungen realisiert werden. Dabei können neben weiteren DisplayPort-over-IP Empfängern (HD−383DPR) auch HDMI-over-IP Empfänger (HD−383R) und VGA-over-IP Empfänger (HD−383VGAR) in das VGA-zu-DP-over-IP Verlängerungs- und Verteilsystem mit eingebunden werden.
VGA-zu-DP-IP-Extender mit Audio-Übertragung
Das VGA-zu-DisplayPort über IP Extender System HD-383VGADP unterstützt, zusätzlich zur Übertragung von VGA-Signalen, die Übertragung von Audio-Signalen von der Sendeeinheit HD−383VGAT zu der Empfängereinheit HD−383DPT, so dass auch ein Audiosignal mit zum Bildschirm/ Projektor übertragen und per DisplayPort ausgegeben werden kann*2.
Dank der fortschrittlichen VGA über IP Technologie können die unterschiedlichsten Konfigurationen (Point−to−Point, One−to−Many [HDMI-over-IP, DP-over-IP und VGA-over-IP Empfänger]) realisiert werden. Insbesondere durch die VGA-over-IP Verteilung (One−to−Many) eignet sich das HD-383VGADP System ideal für Digital Signage Anwendungen, Videokonferenzsysteme sowie in Seminar- und Klassenräumen.
Das VGA zu DisplayPort über IP System HD−383VGADP kommt in folgenden Anwendungsszenarien zum Einsatz:
Hinweise:
| Technische Daten des VGA zu DP−over−IP Extenders mit IR HD−383VGADP | ||
|---|---|---|

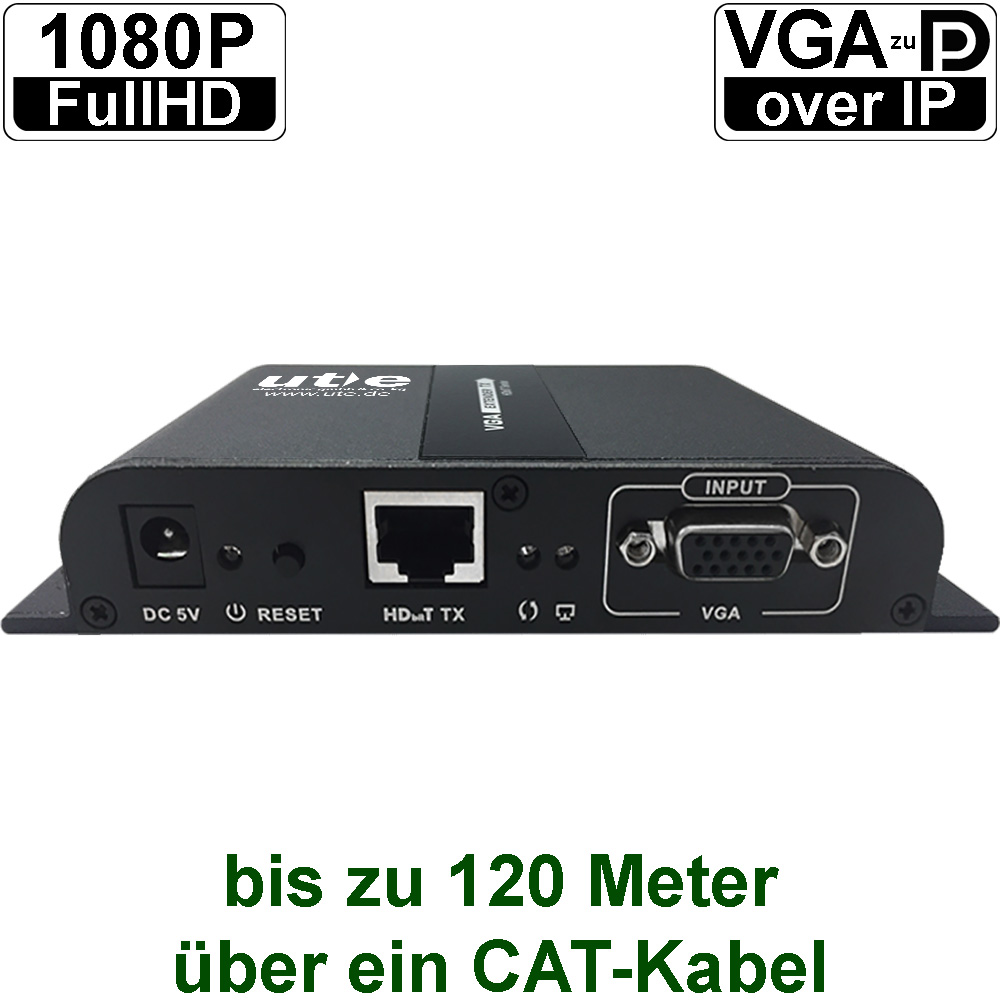

| VGA−über−IP Sender HD−383VGAT |

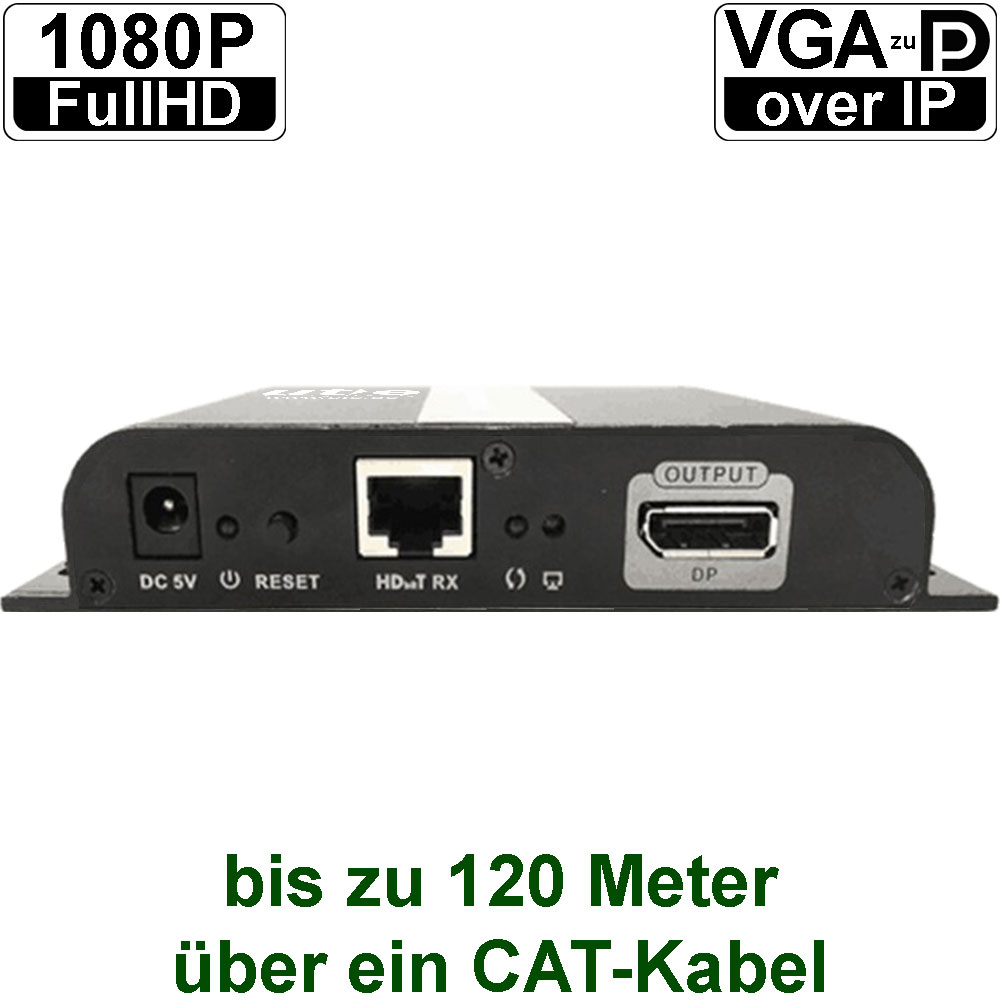

VGA/DP−über−IP Empfänger HD−383DPR |
|
| Anschlüsse | ||
| A/V Eingang | 1x VGA-Buchse (HD15) | 1x RJ45-Buchse (VGA/DP−über−IP) |
| A/V Ausgang | 1x RJ45-Buchse (VGA−über−IP) | 1x DP (DisplayPort-Buchse) |
| Audio | 1x Audio In (3,5mm Klinkenbuchse) | Audiosignal wird in das HDMI eingebettet und zusammen mit dem Videosignal am HDMI-Ausgang ausgegeben |
| RS232 | -- | 1x RS232 (DB9-Buchse)*1 |
| Video Allgemein | ||
| Video Eingangssignal | 1x VGA (RGBHV) | VGA/DP−über−IP |
| Video Ausgangssignal | VGA−über−IP | 1x DisplayPort |
| HDCP | -- | |
| Max. Auflösung | 1920x1080 @60Hz | |
| Unterstützte Auflösungen | 720p @60Hz und 1080p @60Hz | |
| Unterstützte CAT-Kabel | UTP und STP CAT5, CAT5e und CAT6 | |
| Reichweite (Point−to−Point) | 120 Meter bei 1080p @60Hz/ FullHD über ein einzelnes CAT6 Kabel*2 | |
| Unterstützt Kaskadenverbindung zur unbegrenzten Verlängerung des VGA-Signals | ||
| Stromversorgung | ||
| Stromversorgung | jeweils über ein externes DC 5V/ 2A Netzteil (im Lieferumfang enthalten) | |
| Leistungsaufnahme | 7,5W (max.) | 4W (max.) |
| Umgebungsbedingungen | ||
| Betriebstemperatur | 0°C bis 60°C | 0°C bis 50°C |
| Lagertemperatur | -10°C bis 60°C | -10°C bis 60°C |
| Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| Physische Eigenschaften | ||
| Abmessungen (BxTxH) | ca. 138 x 90 x 24 mm | ca. 138 x 98 x 24 mm |
| Gewicht (netto) | 215 g | 220 g |
| Gehäuse | Metall | Metall |
| Farbe | schwarz | schwarz |
| Artikelnummer | ||
| HD−383VGAT | HD−383DPR | |
Hinweise:
| Artikelnr. | Eingangssignal | Ausgangssignal | Reichweite* | Besonderheit |
|---|---|---|---|---|
| AV-over-IP Extender-Sets der U.T.E. HD−383 Baureihe | ||||
| HD−383 | HDMI | HDMI | 120m bei 1080p | IR-Passback |
| HD−383DP | DisplayPort | DisplayPort | 120m bei 1080p | RS232 (bi-direktional) |
| HD−383VGA | VGA | VGA | 120m bei 1080p | Audio-Übertragung |
| HD−383DPHDMI | DisplayPort | HDMI | 120m bei 1080p | DP->HDMI |
| HD−383VGAHDMI | VGA | HDMI | 120m bei 1080p | VGA->HDMI |
| HD−383HDMIDP | HDMI | DisplayPort | 120m bei 1080p | HDMI->DP |
| HD−383VGADP | VGA | DisplayPort | 120m bei 1080p | VGA->DP |
| HD−383N | HDMI | HDMI | 120m bei 1080p | PoE IR-Passback RS232 (bi-direktional) |
| AV-over-IP Geräte der U.T.E. HD−383 Baureihe | ||||
| HD−383T | HDMI | HDMI-over-IP | 120m bei 1080p | Kompatibel mit: - HD−383R - HD−383DPR |
| HD−383R | HDMI-over-IP/ DP-over-IP/ VGA-over-IP |
HDMI | 120m bei 1080p | Kompatibel mit: - HD−383T - HD−383DPT - HD−383VGAT |
| HD−383DPT | DispalyPort | DP-over-IP | 120m bei 1080p | Kompatibel mit: - HD−383DPR - HD−383R |
| HD−383DPR | DP-over-IP/ HDMI-over-IP |
DispalyPort | 120m bei 1080p | Kompatibel mit: - HD−383T - HD−383DPT - HD−383VGAT |
| HD−383VGAT | VGA | VGA-over-IP | 120m bei 1080p | Kompatibel mit: - HD−383R - HD−383DPR - HD−383VGAR |
| HD−383VGAR | VGA-over-IP | VGA | 120m bei 1080p | Kompatibel mit: - HD−383VGAT |
| HD−383NT | HDMI | HDMI-over-IP | 120m bei 1080p | Kompatibel mit: - HD−383NR |
| HD−383NR | HDMI-over-IP | HDMI | 120m bei 1080p | Kompatibel mit: - HD−383NT |
Hinweis:
| Technische Daten des VGA zu DP−over−IP Extenders mit IR HD−383VGADP | ||
|---|---|---|
| VGA−über−IP Sender HD−383VGAT |
VGA/DP−über−IP Empfänger HD−383DPR |
|
| Anschlüsse | ||
| A/V Eingang | 1x VGA-Buchse (HD15) | 1x RJ45-Buchse (VGA/DP−über−IP) |
| A/V Ausgang | 1x RJ45-Buchse (VGA−über−IP) | 1x DP (DisplayPort-Buchse) |
| Audio | 1x Audio In (3,5mm Klinkenbuchse) | Audiosignal wird in das HDMI eingebettet und zusammen mit dem Videosignal am HDMI-Ausgang ausgegeben |
| RS232 | -- | 1x RS232 (DB9-Buchse)*1 |
| Video Allgemein | ||
| Video Eingangssignal | 1x VGA (RGBHV) | VGA/DP−über−IP |
| Video Ausgangssignal | VGA−über−IP | 1x DisplayPort |
| HDCP | -- | |
| Max. Auflösung | 1920x1080 @60Hz | |
| Unterstützte Auflösungen | 720p @60Hz und 1080p @60Hz | |
| Unterstützte CAT-Kabel | UTP und STP CAT5, CAT5e und CAT6 | |
| Reichweite (Point−to−Point) | 120 Meter bei 1080p @60Hz/ FullHD über ein einzelnes CAT6 Kabel*2 | |
| Unterstützt Kaskadenverbindung zur unbegrenzten Verlängerung des VGA-Signals | ||
| Stromversorgung | ||
| Stromversorgung | jeweils über ein externes DC 5V/ 2A Netzteil (im Lieferumfang enthalten) | |
| Leistungsaufnahme | 7,5W (max.) | 4W (max.) |
| Umgebungsbedingungen | ||
| Betriebstemperatur | 0°C bis 60°C | 0°C bis 50°C |
| Lagertemperatur | -10°C bis 60°C | -10°C bis 60°C |
| Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| Physische Eigenschaften | ||
| Abmessungen (BxTxH) | ca. 138 x 90 x 24 mm | ca. 138 x 98 x 24 mm |
| Gewicht (netto) | 215 g | 220 g |
| Gehäuse | Metall | Metall |
| Farbe | schwarz | schwarz |
| Artikelnummer | ||
| HD−383VGAT | HD−383DPR | |
